公布日：2023.10.24
申請日：2023.06.25
分類號：C02F9/00(2023.01)I;C02F103/16(2006.01)N;C02F1/48(2023.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種電鍍廢水金屬過濾裝置，包括池體，廢水排放管一端延伸至池體上，池體頂部設置有若干根平行布置的格柵桿，格柵桿傾斜布置，格柵桿端部設置有連接座，格柵桿鉸接在連接座上，連接座可轉動的安裝在池體上，格柵桿上套設有管體，管體與格柵桿之間設置有間隙，池體底部設置有吸附層，吸附層包括承托盤和設置于承托盤內的磁性累托石，承托盤上設置有若干個通孔，通孔的直徑小于磁性累托石的直徑，池體一側設置有排水管，排水管上設置有電磁閥。本發明相較于現有技術，不僅可以有效分離電鍍廢水中的大塊固體雜質，還可以通過磁性累托石吸附的方式，有效減少電鍍廢水中的重金屬離子，降低電鍍廢水后期處理的難度。
權利要求書

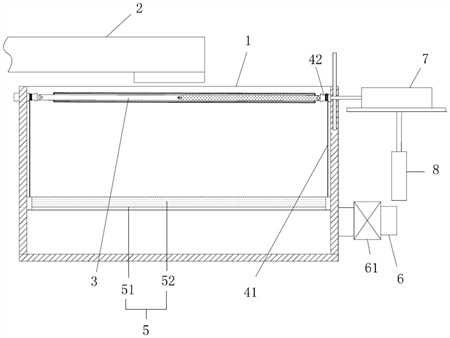

1.一種電鍍廢水金屬過濾裝置，其特征在于，包括池體(1)，廢水排放管(2)一端延伸至所述池體(1)上，所述池體(1)頂部設置有若干根平行布置的格柵桿(3)，所述格柵桿(3)傾斜布置，所述格柵桿(3)端部設置有連接座(4)，所述格柵桿(3)鉸接在所述連接座(4)上，所述連接座(4)可轉動的安裝在所述池體(1)上，所述格柵桿(3)上套設有管體(31)，所述管體(31)與所述格柵桿(3)之間設置有間隙(32)，所述池體(1)底部設置有吸附層(5)，所述吸附層(5)包括承托盤(51)和設置于所述承托盤(51)內的磁性累托石(52)，所述承托盤(51)上設置有若干個通孔，所述通孔的直徑小于磁性累托石(52)的直徑，所述池體(1)一側設置有排水管(6)，所述排水管(6)上設置有電磁閥(61)。
2.根據權利要求1所述的一種電鍍廢水金屬過濾裝置，其特征在于，所述格柵桿(3)包括第一桿體(33)和第二桿體(34)，所述第一桿體(33)一端設置有第一連接塊，所述第一連接塊的橫截面呈半圓形，所述第二桿體(34)一端設置有第二連接塊，所述第二連接塊的橫截面呈半圓形，所述第一連接塊上設置有腰型孔(331)，所述第二連接塊上設置有連接頭(341)，所述連接頭(341)穿設于所述腰型孔(331)。
3.根據權利要求2所述的一種電鍍廢水金屬過濾裝置，其特征在于，所述池體(1)兩側設置有對稱布置的驅動裝置(7)，所述驅動裝置(7)的輸出端通過連接件(71)連接一根所述格柵桿(3)端部的所述連接座(4)，所述驅動裝置(7)用于驅動所述連接座(4)轉動，所述連接座(4)通過吊繩(41)連接所述承托盤(51)，所述驅動裝置(7)下方設置有頂升裝置(8)，所述驅動裝置(7)的安裝板固定安裝在所述頂升裝置(8)的輸出端，所述頂升裝置(8)用于驅動所述驅動裝置(7)升降。
4.根據權利要求3所述的一種電鍍廢水金屬過濾裝置，其特征在于，所述連接座(4)上設置有環槽(42)。
5.根據權利要求3所述的一種電鍍廢水金屬過濾裝置，其特征在于，所述池體(1)側壁上設置有位置對應所述連接件(71)的滑槽(11)，所述滑槽(11)自所述池體(1)側壁的頂面向下延伸，所述連接件(71)穿設于所述滑槽(11)。
6.根據權利要求5所述的一種電鍍廢水金屬過濾裝置，其特征在于，所述連接件(71)的直徑小于所述連接座(4)的直徑。
7.根據權利要求5所述的一種電鍍廢水金屬過濾裝置，其特征在于，所述滑槽(11)內設置有擋板(12)，所述擋板(12)滑動連接在所述滑槽(11)內，所述擋板(12)底部接觸所述連接件(71)。
8.根據權利要求5所述的一種電鍍廢水金屬過濾裝置，其特征在于，所述滑槽(11)的寬度等于所述連接件(71)的直徑。
發明內容
本發明的目的在于：提供一種電鍍廢水金屬過濾裝置，不僅可以有效分離電鍍廢水中的大塊固體雜質，還可以通過磁性累托石吸附的方式，有效減少電鍍廢水中的重金屬離子，降低電鍍廢水后期處理的難度。
為了實現上述目的，本發明采用了如下技術方案：一種電鍍廢水金屬過濾裝置，包括池體，廢水排放管一端延伸至池體上，池體頂部設置有若干根平行布置的格柵桿，格柵桿傾斜布置，格柵桿端部設置有連接座，格柵桿鉸接在連接座上，連接座可轉動的安裝在池體上，格柵桿上套設有管體，管體與格柵桿之間設置有間隙，池體底部設置有吸附層，吸附層包括承托盤和設置于承托盤內的磁性累托石，承托盤上設置有若干個通孔，通孔的直徑小于磁性累托石的直徑，池體一側設置有排水管，排水管上設置有電磁閥。
作為上述技術方案的進一步描述：
格柵桿包括第一桿體和第二桿體，第一桿體一端設置有第一連接塊，第一連接塊的橫截面呈半圓形，第二桿體一端設置有第二連接塊，第二連接塊的橫截面呈半圓形，第一連接塊上設置有腰型孔，第二連接塊上設置有連接頭，連接頭穿設于腰型孔。
作為上述技術方案的進一步描述：
池體兩側設置有對稱布置的驅動裝置，驅動裝置的輸出端通過連接件連接一根格柵桿端部的連接座，驅動裝置用于驅動連接座轉動，連接座通過吊繩連接承托盤，驅動裝置下方設置有頂升裝置，驅動裝置的安裝板固定安裝在頂升裝置的輸出端，頂升裝置用于驅動驅動裝置升降。
作為上述技術方案的進一步描述：
連接座上設置有環槽。
作為上述技術方案的進一步描述：
池體側壁上設置有位置對應連接件的滑槽，滑槽自池體側壁的頂面向下延伸，連接件穿設于滑槽。
作為上述技術方案的進一步描述：
連接件的直徑小于連接座的直徑。
作為上述技術方案的進一步描述：
滑槽內設置有擋板，擋板滑動連接在滑槽內，擋板底部接觸連接件。
作為上述技術方案的進一步描述：
滑槽的寬度等于連接件的直徑。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明中，廢水排放管將電鍍廢水排入池體內時，先通過若干根格柵桿組成的第一過濾層，格柵桿將大塊固體雜質與電鍍廢水分離，之后電鍍廢水在池體內沉淀，磁性累托石吸附電鍍廢水中的重金屬離子，沉淀24小時后，打開排水管上的電磁閥，將電鍍廢水排出，電鍍廢水后續可通入其他裝置繼續過濾。
2、本發明中，由于格柵桿傾斜布置，且外部套設有管體，一方面使得大塊固體雜質不易存留在廢水排放管下方，避免大塊固體雜質阻擋電鍍廢水穿過格柵桿，另一方面管體采用圓管結構，可以減少電鍍廢水沖擊飛濺，且管體與格柵桿之間的間隙，使得管體受到電鍍廢水沖擊時產生振動，便于大塊固體雜質向下滾離。
（發明人：龐美興）
