公布日：2024.04.12
申請日：2024.03.04
分類號：C02F7/00(2006.01)I;B01F31/40(2022.01)I;B01F23/237(2022.01)I
摘要

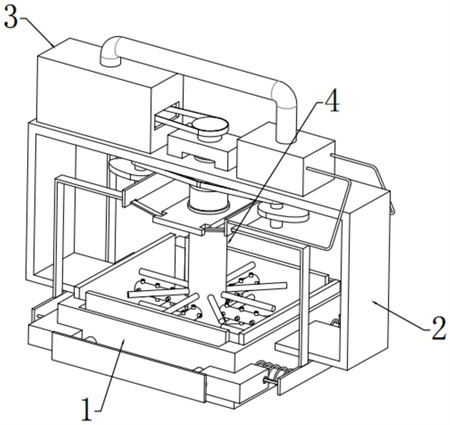

本發明提供了一種污水處理用曝氣裝置，包括曝氣池、支撐架、控制機構以及曝氣機構；控制機構與所述支撐架相連。曝氣機構與所述支撐架相連，且與所述控制機構相連。曝氣機構包括攪拌組件、傳動組件以及推動組件。攪拌組件設置在所述支撐架與所述曝氣池之間。傳動組件設置所述攪拌組件與所述控制機構之間。所述用于在所述傳動組件的帶動下，帶動所述攪拌組件沿著豎直方向往復移動，且使各所述推液部將所述曝氣池邊緣的污水向中心反復推動。本發明提供的污水處理用曝氣裝置通過設置曝氣機構配合控制機構，可加速污水內部的流動，便于將深層污水和邊緣的污水與注入的空氣充分接觸，提升曝氣的全面性和充分性，提升曝氣效率，實用性強。
權利要求書
1.污水處理用曝氣裝置，其特征在于，包括：曝氣池；支撐架，設置在所述曝氣池上外部，底端與所述曝氣池連接；控制機構，設置在所述支撐架上；曝氣機構，包括攪拌組件、傳動組件以及推動組件；所述攪拌組件位于所述曝氣池中，所述攪拌組件的頂端向上延伸；所述傳動組件設置在所述支撐架上，且與所述攪拌組件滑動連接，所述傳動組件用于將所述控制機構送入的空氣，輸送至所述攪拌組件上；所述推動組件設置在所述曝氣池上，且與所述攪拌組件和所述傳動組件分別連接，所述推動組件具有位于所述曝氣池中的推液部，所述推動組件用于在所述傳動組件的帶動下，帶動所述攪拌組件沿著豎直方向往復移動，且使各所述推液部將所述曝氣池邊緣的污水向中心反復推動；其中，所述傳動組件包括支撐管以及連接箱；所述支撐管沿著豎直方向設置，且頂端與所述支撐架的頂部轉動連接，所述支撐管底端與所述攪拌組件滑動連接，所述支撐管的側壁上設有通氣孔；所述連接箱固設在所述支撐架上，所述連接箱與所述控制機構相連，用于將由所述控制機構傳遞而來的空氣通過所述通氣孔導入至所述支撐管中；所述攪拌組件包括固定管、升降板、連接管、排氣管以及攪拌部件；所述固定管沿著豎直方向設置，頂部滑動套設在所述支撐管外周面，所述固定管的罐腔中設有供設置在所述支撐管上的限位塊連接的限位槽；所述升降板沿著水平方向固設在所述固定管的頂部；所述連接管設有多個，各所述連接管均位于所述曝氣池中，且繞著所述固定管的軸線間隔設置，每個所述連接管的一端與所述固定管相連，且與所述固定管的管腔連通；所述排氣管均布在各所述連接管的側壁上，用于將所述連接管內的空氣導入至污水中；所述攪拌部件設有兩組，兩組所述攪拌部件分別設置在所述連接管的上下兩側，每組所述攪拌部件均包括多個攪拌桿，各所述攪拌桿繞著所述固定管的軸線環形間隔設置，用于隨著所述固定管轉動，以對污水進行攪拌；其中，所述推動組件包括第一推板、第一活動板、彈性件、從動桿、凸輪、調節板、連接部件、第二推板、第二活動板以及連接組件；所述第一推板設有兩個，兩個所述第一推板間隔設置在所述曝氣池中；設定兩個所述第一推板的間隔方向為第一方向，與所述第一方向垂直且水平的方向為第二方向；所述第一活動板設有兩個，兩個所述第一活動板沿著所述第一方向分別設置在所述曝氣池外部，所述第一活動板通過兩個滑動設置在所述曝氣池上的第一滑桿與所述第一推板相連；所述彈性件套設在所述第一滑桿上，且位于所述曝氣池外部，用于持續彈動所述第一活動板，使所述第一活動板保持具有遠離所述曝氣池移動的趨勢；所述從動桿設有兩個，兩個所述從動桿均轉動設置在所述支撐架上，沿著所述第一方向分別位于所述支撐管的兩側，兩個所述從動桿通過第一傳動件與所述支撐管動力連接；所述凸輪設有兩個，兩個所述凸輪分別固設在兩個所述從動桿上，且軸線豎直設置；所述調節板設有兩個，兩個所述調節板與兩個所述凸輪一一對應，每個所述調節板均位于對應的所述凸輪和所述支撐管之間，且與所述凸輪的外緣面抵接；兩個所述調節板通過兩個連接架分別與兩個所述第一活動板相連；所述連接部件設有兩組，兩組所述連接部件沿著所述第一方向分別位于所述支撐管的兩側，每組所述連接部件均包括多個沿著所述第二方向間隔設置的連接桿，每個所述連接桿的一端與所述調節板轉動連接，另一端與所述升降板轉動連接，以拉動所述升降板沿著豎直方向往復移動；所述第二推板設有兩個，兩個所述第二推板沿著所述第二方向間隔設置在所述曝氣池中；所述第二活動板設有兩個，兩個所述第二活動板沿著所述第二方向分別設置在所述曝氣池外部，所述第二活動板通過兩個滑動設置在所述曝氣池上的第二滑桿與所述第二推板相連；連接組件設置在所述第二活動板與所述第一活動板之間，且與所述曝氣池固定連接，用于將所述第一活動板動力傳遞至所述第二活動板；所述控制機構包括導氣組件以及除塵組件；所述導氣組件與所述支撐架固定連接，且與所述傳動組件相連，用于提供空氣；所述除塵組件設置在所述支撐架上，且分別與所述導氣組件和所述傳動組件連通，用于實現對空氣進行過濾，并將過濾后的空氣輸送至所述傳動組件；所述導氣組件包括控制箱、驅動件、驅動桿以及導氣箱；所述控制箱與支撐架固定連接；所述驅動件設置在所述控制箱內部；所述驅動桿與所述驅動件輸出端固定連接，且通過第二傳動件與所述傳動組件相連，用于驅動所述傳動組件，以使所述攪拌組件旋轉；所述導氣箱固定連接設置在所述控制箱內部，所述導氣箱中設有與所述驅動桿連接的風扇，所述導氣箱通過吸氣管連接外部大氣，且通過輸氣管與所述除塵組件連通；所述除塵組件包括除塵箱、導氣管、濾框以及清潔刷；所述除塵箱與所述支撐架固定連接，且與所述輸氣管相連；所述導氣管分別與所述除塵箱與所述傳動組件相連；所述濾框設置在所述導氣管與所述輸氣管之間，且與所述除塵箱可拆卸連接；所述清潔刷抵接設置在所述濾框，且與除塵箱滑動連接，所述清潔刷通過固定桿與所述推動組件相連，用于在所述推動組件的帶動下，在所述濾框上往復移動，以對所述濾框進行清理；所述固定桿一端與所述調節板固定連接，另一端與所述清潔刷固定連接，且與所述除塵箱的箱壁滑動連接。
2.如權利要求1所述的污水處理用曝氣裝置，其特征在于，每組所述連接組件均包括兩個連接部件，該兩個連接部件沿著所述第二方向分別設置在所述第一活動板的兩端，以與兩個所述第二活動板一一對應：每個該連接部件均包括：傳動座，所述傳動座固定連接設置在所述曝氣池外部；所述傳動座中設有通過通氣槽連通的第一滑腔和第二滑腔；第一活塞件，滑動設置在所述第一滑腔中，且與所述第一活動板相連；第二活塞件，滑動設置在所述第二滑腔中，且與所述第二活動板相連。
發明內容
本發明實施例提供一種污水處理用曝氣裝置，旨在能夠解決現有污水處理過程中采用的曝氣方式實用性差的問題。
為實現上述目的，本發明采用的技術方案是：提供一種污水處理用曝氣裝置，包括：
曝氣池，
支撐架，設置在在所述曝氣池上外部，底端與所述曝氣池連接；
控制機構，設置在所述支撐架上；
曝氣機構，包括攪拌組件、傳動組件以及推動組件；所述攪拌組件位于所述曝氣池中，所述攪拌組件的頂端向上延伸；所述傳動組件設置在所述支撐架上，且與所述攪拌組件滑動連接，所述傳動組件用于將所述控制機構送入的空氣，輸送至所述攪拌組件上；所述推動組件設置在所述曝氣池上，且與所述攪拌組件和所述傳動組件分別連接，所述推動組件具有位于所述曝氣池中的推液部，所述推動組件用于在所述傳動組件的帶動下，帶動所述攪拌組件沿著豎直方向往復移動，且使各所述推液部將所述曝氣池邊緣的污水向中心反復推動。
在一種可能的實現方式中，所述傳動組件包括：
支撐管，沿著豎直方向設置，且頂端與所述支撐架的頂部轉動連接，所述支撐管底端與所述攪拌組件滑動連接，所述支撐管的側壁上設有通氣孔；
連接箱，固設在所述支撐架上，所述連接箱與所述控制機構相連，用于將由所述控制結構傳遞而來的空氣通過所述通氣孔導入至所述支撐管中。
在一種可能的實現方式中，所述攪拌組件包括：
固定管，沿著豎直方向設置，頂部滑動套設在所述支撐管外周面，且與所述支撐管的罐腔中設有供設置在所述支撐管上的限位塊連接的限位槽；
升降板，沿著水平方向固設在所述固定管的頂部；
連接管，設有多個，各所述連接管均位于所述曝氣池中，且繞著所述固定管的軸線間隔設置，每個所述連接管的一端與所述固定管相連，且與所述固定管的管腔連通；
排氣管，均布在各所述連接管的側壁上，用于將所述連接管內的空氣導入至污水中；
攪拌部件，設有兩組，兩組所述攪拌分別設置在所述連接管的上下兩側，每組所述攪拌部件均包括多個攪拌桿，各所述攪拌桿繞著所述固定管的軸線環形間隔設置，用于隨著所述固定管轉動，以對污水進行攪拌。
在一種可能的實現方式中，所述推動組件包括：
第一推板，設有兩個，兩個所述第一推板間隔設置在所述曝氣池中；設定兩個所述第一推板的間隔方向為第一方向，與所述第一方向垂直且水平的方向為第二方向；
第一活動板，設有兩個，兩個所述第一活動板沿著所述第一方向分別設置在所述曝氣池外部，所述第一活動板通過兩個滑動設置在所述曝氣池上的第一滑桿與所述第一推板相連；
彈性件，套設在所述第一滑桿上，且位于所述曝氣池外部，用于持續彈動所述第一活動板，使所述第一活動板保持具有遠離所述曝氣池移動的趨勢；
從動桿，設有兩個，兩個所述從動桿均轉動設置在所述支撐架上，沿著所述第一方向分別位于所述支撐管的兩側，兩個所述從動桿通過第一傳動件與所述支撐管動力連接；
凸輪，設有兩個，兩個所述凸輪分別固設在兩個所述從動桿上，且軸線豎直設置；
調節板，設有兩個，兩個所述調節板與兩個所述凸輪一一對應，每個所述調節板均位于對應的所述凸輪和所述支撐管之間，且與所述凸輪的外緣面抵接；兩個所述調節板通過兩個連接架分別與兩個所述第一活動板相連；
連接部件，設有兩組，兩組所述連接部件沿著所述第一方向分別位于所述支撐管的兩側，每組所述連接部件均包括多個沿著所述第二方向間隔設置的連接桿，每個所述連接桿的一端與所述調節板轉動連接，另一端與所述升降板轉動連接，以拉動所述升降板沿著豎直方向往復移動；
第二推板，設有兩個，兩個所述第二推板沿著所述第二方向間隔設置在所述曝氣池中；
第二活動板，設有兩個，兩個所述第二活動板沿著所述第二方向分別設置在所述曝氣池外部，所述第二活動板通過兩個滑動設置在所述曝氣池上的第二滑桿與所述第二推板相連。
連接組件，設置在所述第二活動板與所述第一活動板之間，且與所述曝氣池固定連接，用于將所述第一活動板動力傳遞至所述第二活動板。
在一種可能的實現方式中，每組所述連接組件均包括兩個連接部件，兩個所述連接部件沿著所述第二方向分別設置在所述第一活動板的兩端，以與兩個所述第二活動板一一對應：每個所述連接部件均包括：
傳動座，所述傳動座固定連接設置在所述曝氣池外部；所述傳動座中設有通過通氣槽連通的第一滑腔和第二滑腔；
第一活塞件，滑動設置在所述第一滑腔中，且與所述第一活動板相連；
第二活塞件，滑動設置在所述第二滑腔中，且與所述第二活動板相連。
在一種可能的實現方式中，所述控制機構包括：
導氣組件，與所述支撐架固定連接，且與所述傳動組件相連，用于提供空氣；
除塵組件，設置在所述支撐架上，且分別與所述導氣組件和所述傳動組件連通，用于實現對空氣進行過濾，并將過濾后的空氣輸送至所述傳動組件。
在一種可能的實現方式中，所述導氣組件包括：
控制箱，與支撐架固定連接；
驅動件，設置在所述控制箱內部；
驅動桿，所述驅動桿與所述驅動件輸出端固定連接，且通過第二傳動件與所述傳動組件相連，用于驅動所述傳動組件，以使所述攪拌組件旋轉；
導氣箱，固定連接設置在所述控制箱內部，所述導氣箱中設有與所述驅動桿連接的風扇，所述導氣箱通過吸氣管連接外部大氣，且通過輸氣管與所述除塵組件連通。
在一種可能的實現方式中，所述除塵組件包括：
除塵箱，與所述支撐架固定連接，且與所述輸氣管相連；
導氣管，分別與所述除塵箱與所述傳動組件相連；
濾框，設置在所述導氣管與所述輸氣管之間，且與所述除塵箱可拆卸連接；
清潔刷，所述清潔刷抵接設置在所述濾框，且與除塵箱滑動連接，所述清潔刷通過固定桿與所述推動組件相連，用于在所述推動組件的帶動下，在所述濾框上往復移動，以對所述濾框進行清理。
本實現方式中，控制機構能驅動外界空氣進入傳動組件內部，空氣沿傳動組件進入攪拌組件內部，從攪拌組件排出進入曝氣池，控制機構還能驅動所述傳動組件實現攪拌組件的旋轉，攪拌組件實現污水與空氣中氧氣的充分混合，同時，傳動組件能驅動所述推動組件，推動組件一方面驅動位于曝氣池邊緣污水向中心流動，另一方面能驅動所述攪拌組件進行上下往復運動，既提升了設備的曝氣效率，又避免設備存在曝氣死角，保證了曝氣的全面性和充分性。本實施例提供的污水處理用曝氣裝置設置曝氣機構，配合控制機構，可以加速污水內部的流動，便于將深層污水和邊緣的污水與排出的氣體充分接觸，提升曝氣的全面性和充分性，大大提升了曝氣效率，實用性強。
（發明人：劉增祥;楊長青;程曉明;曹剛;楊宗海;鐘堅璽）
