隨著我國城鄉建設的快速發展，城市污水排放量日益增加，城市污水處理壓力逐年增大�！�2022年中國生態環境狀況公報》統計結果顯示，截至2022年末，全國城市污水排放總量為639.3×108m3，污水處理量為625.8×108m3。日益增加的城市污水量對城鎮污水處理工藝和設施提出了越來越高的要求，目前，污水處理廠達標排放水就近回補自然水體的需求逐漸增大，工業生產、園林綠化、道路清洗等領域使用再生水的需求在不斷增加，如何經濟、高效、低碳、低耗地實現城市污水再生利用，需要進一步優選污水處理工藝。我國的污水處理廠出水水質標準也在逐步提高，一些地區提出污水處理廠出水準IV類、甚至III類水排放，這必然增加污水處理設施建設投資和運行成本�！丁笆�四五”城鎮污水處理及資源化利用發展規劃》提出，污水處理能力不能滿足需求的城市要加快補齊處理能力缺口，結合現有污水處理設施提標升級擴能改造，優化城鎮污水處理廠出水水質，提升城鎮污水資源化利用水平。因此，加快推進污水處理工藝技術革新，補齊城鄉污水處理設施短板，高質量推進城鎮污水處理設施建設是十分必要的。

城市污水處理廠二級生物處理單元主要采用活性污泥法和生物膜法，常規工藝包括A2/O、氧化溝、SBR、生物濾池、生物接觸氧化等及其組合工藝。生物接觸氧化法又稱“淹沒式生物濾池”或“接觸曝氣池”，是將曝氣池和生物濾池進行組合得到的一種污水處理工藝，在我國城市污水處理中應用廣泛。具有容積負荷高、處理效率高、占地面積小、抗沖擊負荷能力強等優點，對常規生活污水有較強的適用性和較好的處理效果。在東莞市分散式污水處理設施建設工程中，針對進廠污水碳氮比(BOD·NH3-N−1)和碳磷比(BOD·TP−1)較低的水質特點，污水處理廠采用以生物接觸氧化工藝為基礎的“預處理水解酸化+A2/O生物接觸氧化”組合工藝對進廠污水進行強化處理。污水處理廠建成后運行穩定、出水水質穩定達標，工程實踐證明A2/O生物接觸氧化工藝強化處理低碳氮比和低碳磷比生活污水具有良好的工程適用性和應用效果。

本研究以東莞市長安鎮第四工業區污水處理廠建設工程為例，對A2/O生物接觸氧化工藝處理低碳氮比和低碳磷比生活污水的工藝設計原理和污水處理效果進行分析和驗證，為同類型工程項目的實踐與應用提供理論依據和技術支持。

1、建設背景

長安鎮位于東莞市西南部，第四工業區是長安鎮內主要經營紡織、五金類企業的一個工業園區，位于莞長路以東。園區內無生活污水處理設施，其出水經一根DN1200混凝土管，流入莞長路雨水箱涵，最終排入茅洲河。第四工業區距離最近的市政截污管道為位于莞長路以西的德政路，距離較遠且地勢相對較高，第四工業區污水無法重力流進入德政路，短期內無法實現園區生活污水的截污納管。污水直排不僅導致河涌水質惡化，破壞當?shù)厣鷳B(tài)環境，對未來長安鎮的整體發展也會造成負面影響。因此，因地制宜推進園區污水處理設施建設，解決第四工業區生活污水處理問題是十分必要的。

2、設計工藝論證

2.1 進廠污水水質分析

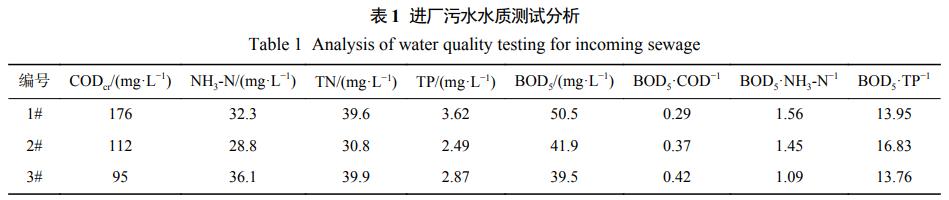

第四工業區污水處理廠進廠污水主要為園區內工業企業生活污水，園區污水處理廠進廠污水采樣分析測試結果如表1所示。

BOD5·COD−1平均值為0.36，滿足生化處理法對BOD·COD−1>0.3的設計要求。本次設計采用生物膜法，工藝形式采用生物接觸氧化工藝。在預反硝化池、缺氧池、生物接觸氧化池內設置填料，生物接觸氧化池底曝氣對污水進行充氧，并使池體內污水處于流動狀態，以保證污水和浸沒在污水中的填料充分接觸。

BOD5·NH3-N−1平均值僅為1.37且均小于4，低于《室外排水設計標準》(GB50014—2021)的要求，需考慮有機碳源不足的問題。本污水處理廠未設置初沉池，設置厭氧預反硝化池，對回流消化液進行反硝化脫氮，同時厭氧階段聚磷菌吸收易降解有機物，釋放磷，對部分有機物進行氨化。預反硝化池后設水解酸化池進行厭氧處理，在水解酸化池內將污水中大分子、難降解的有機污染物轉變?yōu)樾》肿�、易降解的有機污染物，為后續生化反應創造良好條件。

BOD5·TP−1平均值為14.85且均小于17，低于《室外排水設計標準》(GB50014—2021)的要求，需考慮有機碳源不足導致出水磷超標的問題。采用同步脫氮除磷A2/O工藝對進廠污水進行處理，可較大限度地在生化處理單元進行生物除磷，輔以化學除磷保證處理水水質達標。

2.2 設計工藝論證

1)設計進出水水質。

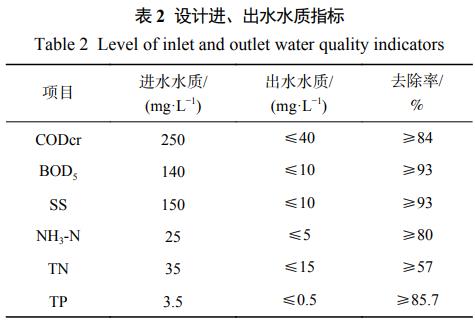

參考本污水處理廠的進水水質檢測結果和長安鎮內長安三洲污水處理廠設計進水水質，綜合確定第四工業區污水處理廠設計進水水質。出水執行《廣東省污水綜合排放標準》(DB4426—2001)一級標準和國家標準《城鎮污水處理廠污染物排放標準》(GB18918—2002)一級A標準兩者較嚴值。如表2所示。

2)設計工藝流程。

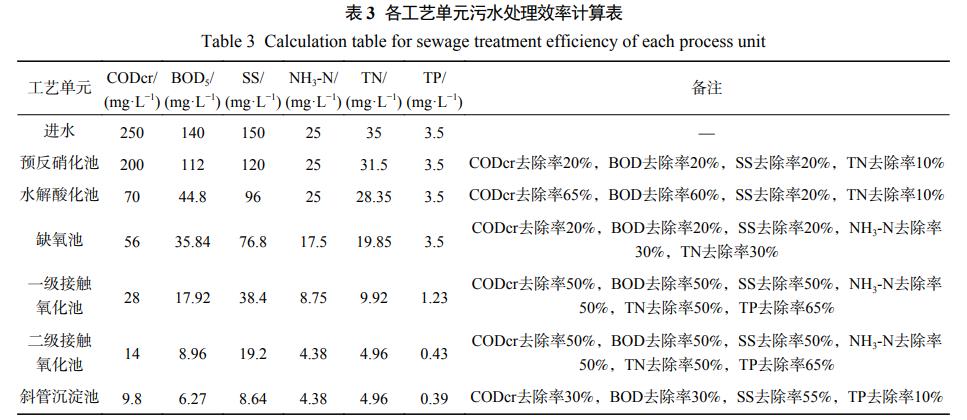

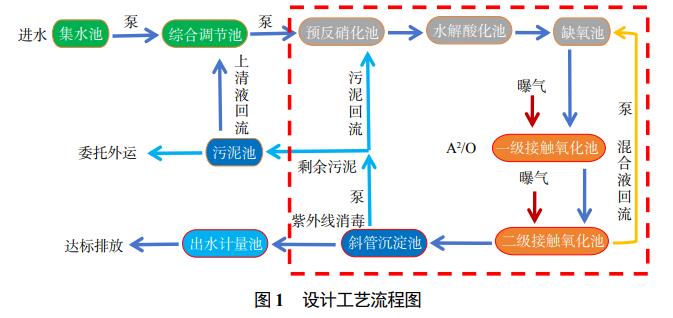

根據以往污水廠實際運行經驗，一級處理達不到上述出水水質要求。常規二級生化處理工藝對磷的去除只能達到《城鎮污水處理廠污染物排放標準》(GB18918—2002)中的一級B標準。針對進水碳源不足的問題，分析認為硝化菌是化能自養菌，世代周期比較長，繁殖比較慢，采用生物接觸氧化工藝可以利用生物膜對硝化菌的富集作用，提高硝化菌和反硝化菌密度，整體提高硝化和反硝化效率，在不增加土建投資和設備投資的情況下，取得污水處理提質增效的綜合效果。本研究針對該低碳氮比和低碳磷比污水，采用“A2/O生物接觸氧化+化學除磷”組合工藝以提高其脫氮除磷效果。本研究采用“預處理水解酸化+A2/O生物接觸氧化+化學除磷”工藝，剩余污泥經重力濃縮后定期外運處理，采用紫外對尾水進行消毒，采用等離子除臭方式對氣體進行除臭，如圖1所示。各工藝單元污水處理效率計算結果如表3所示。

3、主要構筑物及設備參數

3.1 設計規模

長安鎮第四工業區日均用水量為每日1514m3，其中，廠區工人生活用水量約為每日1224m3。污水排放系數取0.85，管網收集率取0.85，地下水滲入量按10%計，計算得污水量為972m3·d−1�？紤]處理規模適當留有余量，第四工業區污水處理廠設計規模取1000m3·d−1。

3.2 主要構筑物及設備參數

1)各工藝構筑物尺寸及配置設備參數核算。

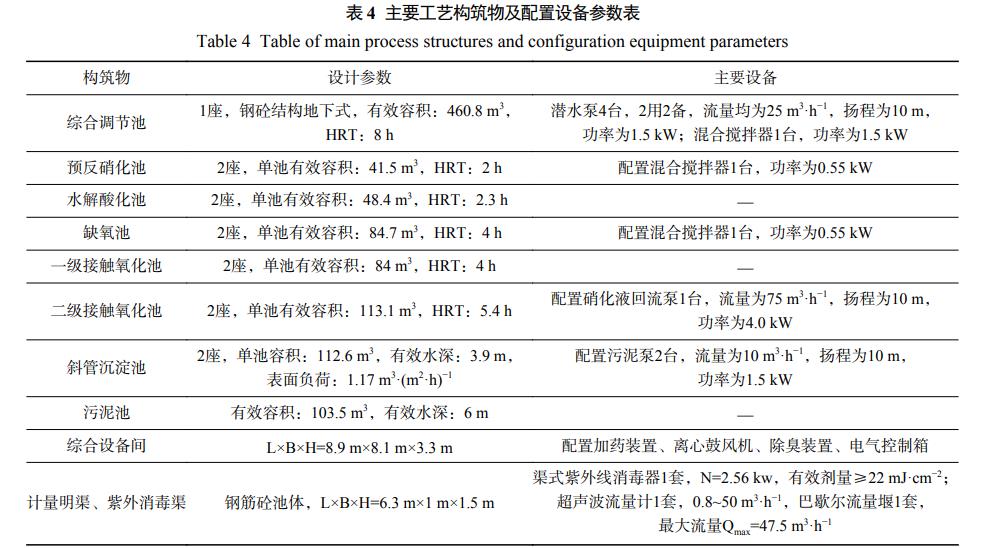

《室外排水設計標準》(GB50014—2021)規定，A2/O工藝厭氧段水力停留時間為1~2h，缺氧段水力停留時間為2~10h，總水力停留時間為10~23h；二沉池表面水力負荷為1.0~2.0m3·(m2·h)−1。第四工業區污水處理廠各工藝構筑物尺寸及配置設備參數如表4所示，均滿足上述參數要求。

2)BOD5容積負荷核算。

生物接觸氧化池內填料高度為5m，一級生物接觸氧化池總面積為14m2，二級生物接觸氧化池總面積為18.85m2，填料總?cè)莘e計算為164.25m3，設計BOD5容積負荷計算見(1)。

設計BOD5容積負荷Lv計算為0.79kgBOD5·(m3·d)−1，計算結果介于0.2~2.0kgBOD5·(m3·d)−1之間，滿足《室外排水設計標準》(GB50014—2021)的要求。

3.3 污水處理廠平面布置

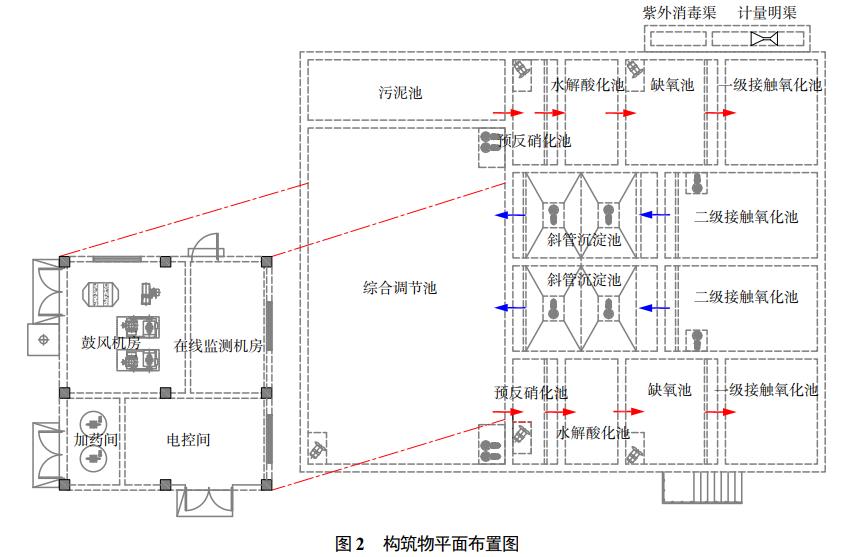

為節省用地空間，同時避免不均勻沉降導致墻體裂縫等質量問題，污水處理構筑物采用半地埋連體式水池設計。即將綜合調節池、預反硝化池、水解酸化池、缺氧池、生物接觸氧化池、斜管沉淀池、綜合設備間和污泥池設計成連體式，除設備房置于地面以上，其余構筑物均為地埋或半地埋，污水處理廠總占地面積為320m2，各構筑物平面布置如圖2所示。

3.4 工程技術要點和注意事項

1)合理選擇污水處理構筑物建設形式。

分散式污水處理設施建設形式靈活多樣，可采用預制裝配式處理廠或選擇傳統土建式污水處理廠。構筑物建設結合防洪、豎向規劃和場地地質條件可選用地上式、全地埋、半地埋形式。應結合場地現狀條件及用地規劃合理選擇污水處理設施建設形式，第四工業區污水處理廠采用連體式半地埋設計，可以防止圍墻出現裂縫，減輕運行噪音，并且兼顧地區防洪需要。

2)結合進水水質特點因地制宜選擇污水處理工藝。

由于污水收集管道外水混入等原因，現狀污水處理設施多存在進水污染物濃度較低、碳源不足、可生化性較低的問題。第四工業區污水處理廠在預反硝化池后增設水解酸化池對進廠污水進行水解酸化處理，為后續處理單元生化反應創造條件，采用A2/O生物接觸氧化工藝對進廠污水進行強化處理，利用生物膜對硝化菌的富集作用，提高污水脫氮除磷綜合效果。

3)合理配置各工藝構筑物尺寸及配置設備參數。

污水處理設施建設需占用土地資源，應在規劃紅線范圍內合理布置各工序構筑物，按照專業規范要求復核各構筑物設計尺寸是否滿足規范對停留時間等參數的要求。分散式污水處理設施通常規模較小，進廠污水水質水量變化大，可適當擴大綜合調節池容積以緩解進水水量變化和濃度不均造成的沖擊影響。

4、工程經濟技術評價

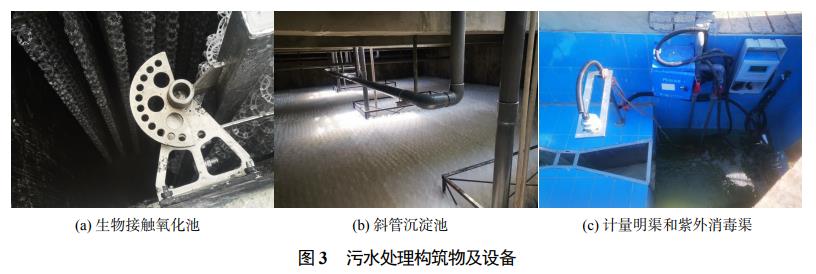

如圖3所示，長安鎮第四工業區污水處理廠于2019年啟動土建工程施工及設備安裝，2020年項目建成后進行調試掛膜和試運行，自投入運行以來，污水處理廠工藝設備運行穩定、良好。

4.1 污染物去除效果

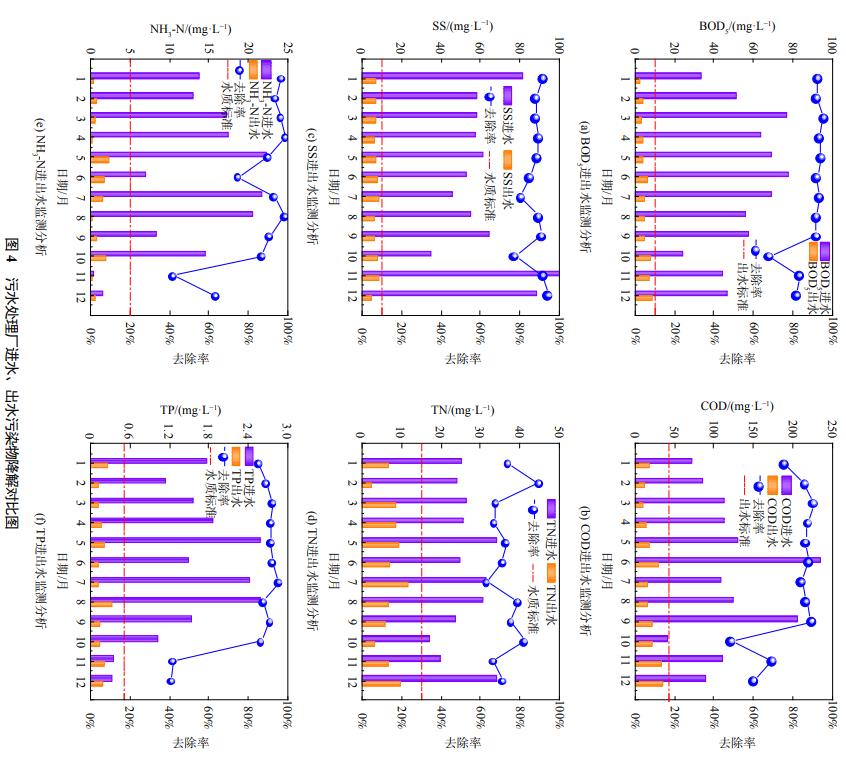

如圖4所示，選取2023年1~12月時段污水處理廠進出水水質監測數據，第四工業區污水處理廠日平均處理水量為1209.6m3·d−1，水質監測顯示污水處理廠出水水質均滿足設計出水水質指標要求。

BOD5平均去除率為88.97%，年去除量約為22.30t；COD平均去除率為79.23%，年去除量約為43.34t；SS平均去除率為87.76%，年去除量約為24.83t，A2/O生物接觸氧化工藝去除有機污染物效果良好。

總氮平均去除率為73.28%，年去除量約為8.49t；氨氮平均去除率為85.29%，年去除量約為5.37t；總磷平均去除率為82.00%，年去除量約為0.61t，A2/O生物接觸氧化工藝脫氮除磷效果良好。

4.2 成本分析

第四工業區污水處理廠采用工程總承包“EPC+O”的模式進行項目建設和運營維護，項目概算總投資約為819×104元，建安工程費約為726×104元。污水處理廠營運所需的投加藥劑主要為聚合氯化鋁(PAC)和聚丙烯酰胺(PAM)；并綜合考慮自來水費用、電能費用和污泥外運處置費，污水單位處理成本約為每噸1.09元。

參考類似污水處理工程，采用傳統A2/O工藝處理生活污水，運行費用約為每噸1.8~3.0元，采用生物接觸氧化工藝處理生活污水，運行費用約為每噸0.85~2.05元，第四工業區污水處理廠運行經濟適用性良好。

5、結語

國家《關于推進污水處理減污降碳協同增效的實施意見》提出，協同推進污水處理全過程污染物削減與溫室氣體減排，開展處理過程節能降碳、污水污泥資源化利用，全面提高污水處理綜合效能。因此，在新建、改擴建污水處理設施時，應結合進廠污水水質特點合理確定污水處理工藝，提高污水處理設施的污染物去除效果和污水污泥的再生利用水平、減少溫室氣體排放量，進一步提高污水處理綜合效能。

低碳氮比污水由于碳源不足難于處理，針對污水廠運行不穩定和水廠提質增效的需求，長安鎮第四工業區污水處理廠結合進廠污水低碳氮比和低碳磷比的水質特點，嘗試采用A2/O生物接觸氧化工藝對進廠污水進行強化處理，提高污水處理綜合效能，保證污水處理廠出水水質穩定達標，是處理低碳氮比和低碳磷比生活污水的典型應用案例。（來源：廣東省建筑設計研究院有限公司，哈爾濱工業大學環境學院城市水資源與水環境國家重點實驗室，山東建筑大學市政與環境工程學院）
