公布日：2023.09.01

申請日：2023.06.30

分類號：B01D36/04(2006.01)I

摘要

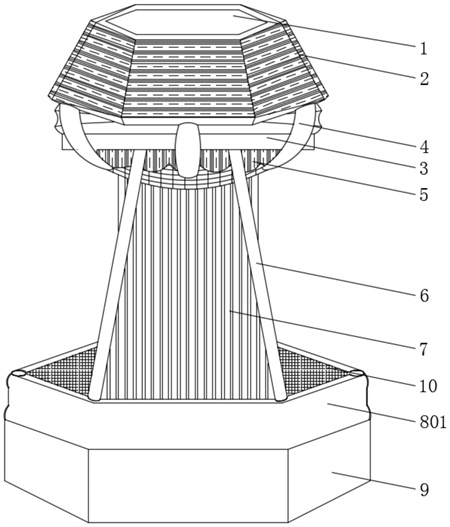

本發明公開了一種磷銅球廢水的回收處理器，涉及廢水回收技術領域，本發明，包括進水口，所述進水口的周圍設置有按壓機構，所述按壓機構包括壓板、彈力塊和外濾殼，所述外濾殼的內側套接于所述壓板、所述彈力塊的外側，所述按壓機構的底側設置有壓縮機構，所述按壓機構的底端內側設置有連接架。縮短按壓機構至過濾機構之間的間距，沉淀后的水進入到濾管的內部向下輸送時，沉淀物已經和水分層，此時隔離后的水從濾管的側壁處輸送至外側，而過濾后的水可從外側擠出積累在盛裝機構的內部，可避免廢水資源浪費，濾管的內層和支撐板的側壁之間擠壓使內部的磷銅球沉淀物可順著濾管的內部底端排到清垢機構的內部進行集中清理。

權利要求書

1.一種磷銅球廢水的回收處理器，包括進水口(1)，其特征在于，所述進水口(1)的周圍設置有按壓機構(2)，所述按壓機構(2)包括壓板(201)、彈力塊(202)和外濾殼(203)，所述外濾殼(203)的內側套接于所述壓板(201)、所述彈力塊(202)的外側，所述按壓機構(2)的底側設置有壓縮機構(3)，所述按壓機構(2)的底端內側設置有連接架(4)，所述壓縮機構(3)的底端內側貫穿并活動連接有扣接架(5)，所述壓縮機構(3)的底端內側活動連接有支撐桿(6)，所述壓縮機構(3)的底端內部及所述扣接架(5)的外側活動連接有過濾機構(7)，所述支撐桿(6)的側壁活動連接于所述過濾機構(7)的外側壁處，所述過濾機構(7)的底端外側設置有清垢機構(9)，所述清垢機構(9)的頂端設置有盛裝機構(8)，所述清垢機構(9)包括凸臺(902)、不倒翁座(903)、搖擺架(904)、轉板輪(906)和活動槽架(907)，所述搖擺架(904)的底端活動連接于所述不倒翁座(903)的頂端，所述搖擺架(904)的內端搭接于所述凸臺(902)的側端，所述轉板輪(906)的底端活動連接于所述活動槽架(907)的頂側，所述盛裝機構(8)的頂側設置有排氣孔(10)。

2.根據權利要求1所述的一種磷銅球廢水的回收處理器，其特征在于，所述按壓機構(2)還包括有支撐架(204)，所述支撐架(204)的側壁固定連接于所述壓板(201)的內側部位，所述彈力塊(202)的側壁貫穿連接于所述壓板(201)的外側，所述壓板(201)的內側底端貫穿連接于所述壓縮機構(3)的外側頂端。

3.根據權利要求1所述的一種磷銅球廢水的回收處理器，其特征在于，所述壓縮機構(3)包括擠壓筒(301)和折疊筒(302)，所述折疊筒(302)的外側貫穿連接于所述擠壓筒(301)的內側，所述擠壓筒(301)的頂端貫穿連接于所述按壓機構(2)的內側底端，所述擠壓筒(301)的內側底端貫穿連接于所述扣接架(5)的頂端。

4.根據權利要求1所述的一種磷銅球廢水的回收處理器，其特征在于，所述過濾機構(7)包括濾管(701)、連接點(702)、支撐板(703)、軸套(704)、中心軸(705)和限位圈(706)，所述濾管(701)、中心軸(705)的頂端貫穿連接于所述壓縮機構(3)的底端內側，所述濾管(701)、所述中心軸(705)的底端貫穿連接于所述清垢機構(9)的內部。

5.根據權利要求4所述的一種磷銅球廢水的回收處理器，其特征在于，所述連接點(702)的側壁設置于所述濾管(701)的側壁處，所述支撐板(703)的側壁活動連接于所述濾管(701)的內側，所述軸套(704)設置于所述濾管(701)的內部軸心處，所述限位圈(706)的內圈貫穿連接于所述濾管(701)的外圈部位。

6.根據權利要求4所述的一種磷銅球廢水的回收處理器，其特征在于，所述支撐板(703)的內端貫穿連接于所述軸套(704)的側壁處，所述中心軸(705)貫穿連接于所述軸套(704)的內側。

7.根據權利要求1所述的一種磷銅球廢水的回收處理器，其特征在于，所述盛裝機構(8)包括外殼(801)、支架(802)和伸縮套(803)，所述伸縮套(803)的內側套接在過濾機構(7)的外側，所述外殼(801)的底端貫穿于所述清垢機構(9)的頂端。

8.根據權利要求1所述的一種磷銅球廢水的回收處理器，其特征在于，所述支架(802)的外端貫穿連接于所述外殼(801)的內側壁處，所述支架(802)的內端貫穿連接于所述伸縮套(803)的外側。

9.根據權利要求1所述的一種磷銅球廢水的回收處理器，其特征在于，所述清垢機構(9)還包括底盆(901)和隔間板(905)，所述凸臺(902)、所述不倒翁座(903)的底端貫穿連接于所述底盆(901)的內部底側，所述不倒翁座(903)位于所述凸臺(902)的兩側部位，所述隔間板(905)設置于所述底盆(901)的內部兩側端上端部位，所述轉板輪(906)的側壁前后端軸心部位貫穿并轉動連接于所述隔間板(905)的側壁底端部位。

發明內容

本發明的目的在于：為解決磷銅球廢水處理回收過程中容易將沉淀物混合到水中降低清理的效率的問題，本發明提供了一種磷銅球廢水的回收處理器。

本發明為了實現上述目的具體采用以下技術方案：

一種磷銅球廢水的回收處理器，包括進水口，所述進水口的周圍設置有按壓機構，所述按壓機構包括壓板、彈力塊和外濾殼，所述外濾殼的內側套接于所述壓板、所述彈力塊的外側，所述按壓機構的底側設置有壓縮機構，所述按壓機構的底端內側設置有連接架，所述壓縮機構的底端內側貫穿并活動連接有扣接架，所述壓縮機構的底端內側活動連接有支撐桿，所述壓縮機構的底端內部及所述扣接架的外側活動連接有過濾機構，所述支撐桿的側壁活動連接于所述過濾機構的外側壁處，所述過濾機構的底端外側設置有清垢機構，所述清垢機構的頂端設置有盛裝機構，所述清垢機構包括凸臺、不倒翁座、搖擺架、轉板輪和活動槽架，所述搖擺架的底端活動連接于所述不倒翁座的頂端，所述搖擺架的內端搭接于所述凸臺的側端，所述轉板輪的底端活動連接于所述活動槽架的頂側，所述盛裝機構的頂側設置有排氣孔。

進一步地，所述按壓機構還包括有支撐架，所述支撐架的側壁固定連接于所述壓板的內側部位，所述彈力塊的側壁貫穿連接于所述壓板的外側，所述壓板的內側底端貫穿連接于所述壓縮機構的外側頂端，廢水從進水口的部位進入至其內部，按壓機構的側壁向中心下端按壓后，壓板的側壁之間可聚合到一起后，內圈徑縮小，并帶動外濾殼的部位一同向內圈縮小，將廢水上層部位較為清澈的水向外側過濾后，剩下的沉淀后的廢水進入至壓縮機構的內部。

進一步地，所述壓縮機構包括擠壓筒和折疊筒，所述折疊筒的外側貫穿連接于所述擠壓筒的內側，所述擠壓筒的頂端貫穿連接于所述按壓機構的內側底端，所述擠壓筒的內側底端貫穿連接于所述扣接架的頂端，剩下的沉淀后的廢水進入至壓縮機構的內部，擠壓筒的內側和折疊筒的外側疊加在一起，折疊筒的側壁之間的間距縮小，壓縮機構的側壁縮小后套接在扣接架的側壁。

進一步地，所述過濾機構包括濾管、連接點、支撐板、軸套、中心軸和限位圈，所述濾管、中心軸的頂端貫穿連接于所述壓縮機構的底端內側，所述濾管、所述中心軸的底端貫穿連接于所述清垢機構的內部，沉淀后的水進入到濾管的內部向下輸送時，沉淀物已經和水分層，此時隔離后的水從濾管的側壁處輸送至外側。

進一步地，所述連接點的側壁設置于所述濾管的側壁處，所述支撐板的側壁活動連接于所述濾管的內側，所述軸套設置于所述濾管的內部軸心處，所述限位圈的內圈貫穿連接于所述濾管的外圈部位。沉淀物存于濾管的內部，在后期按壓機構的側壁內外按壓后，可控制壓縮機構的側壁內外收縮，以此可控制支撐桿的側壁擠壓過濾機構的側壁。

進一步地，所述支撐板的內端貫穿連接于所述軸套的側壁處，所述中心軸貫穿連接于所述軸套的內側，濾管的內層和支撐板的側壁之間擠壓使內部的磷銅球沉淀物可順著濾管的內部底端排到清垢機構的內部進行集中清理。

進一步地，所述盛裝機構包括外殼、支架和伸縮套，所述伸縮套的內側套接在過濾機構的外側，所述外殼的底端貫穿于所述清垢機構的頂端。

進一步地，所述支架的外端貫穿連接于所述外殼的內側壁處，所述支架的內端貫穿連接于所述伸縮套的外側。

進一步地，所述清垢機構還包括底盆和隔間板，所述凸臺、所述不倒翁座的底端貫穿連接于所述底盆的內部底側，所述不倒翁座位于所述凸臺的兩側部位，所述隔間板設置于所述底盆的內部兩側端上端部位，所述轉板輪的側壁前后端軸心部位貫穿并轉動連接于所述隔間板的側壁底端部位。

本發明的有益效果如下：

1、本發明，折疊筒的側壁之間的間距縮小，壓縮機構的側壁縮小后套接在扣接架的側壁，縮短按壓機構至過濾機構之間的間距，沉淀后的水進入到濾管的內部向下輸送時，沉淀物已經和水分層，此時隔離后的水從濾管的側壁處輸送至外側，而過濾后的水可從外側擠出積累在盛裝機構的內部，可避免廢水資源浪費。

2、本發明，沉淀物存于濾管的內部，在后期按壓機構的側壁內外按壓后，可控制壓縮機構的側壁內外收縮，以此可控制支撐桿的側壁擠壓過濾機構的側壁，濾管的內層和支撐板的側壁之間擠壓使內部的磷銅球沉淀物可順著濾管的內部底端排到清垢機構的內部進行集中清理。

3、本發明，通過圓弧型的凸臺將污垢堆積而滑落堆積在兩側段的活動槽架部位，活動槽架處承受到重力后向向中間滑動，結合轉板輪的順時針旋轉，使得搖擺架可向外端傾斜，將污垢集中到隔間板的外側部位，使得其能夠集中處理。

（發明人：洪希西;彭保太;彭炳鋒）
