公布日：2024.01.30
申請日：2023.11.14
分類號：C02F7/00(2006.01)I;C02F3/12(2023.01)I
摘要
本發明公開了一種污水曝氣池的遲滯式增氧裝置，涉及污水處理中水域的增氧曝氣技術領域。它包括遲滯增氧構件，數量若干投放于污水曝氣池中，所述遲滯增氧構件包括多孔結構體，所述多孔結構體的材質平均密度大于水；多孔結構體被構造為在水中飽和吸附氣泡后，可由氣泡增加的浮力在水中處于上浮狀態；下攔阻網，安裝在污水曝氣池的下部，且位于曝氣頭的上方；被構造用于攔阻遲滯增氧構件的繼續下沉；上攔阻網，設置在污水曝氣池的上部，被構造用于攔阻遲滯增氧構件的繼續上浮。本發明可以延長氣泡在曝氣池中的上浮時間，并進一步增強曝氣池內水的流動攪拌，可以提升曝氣效率。
權利要求書
1.一種污水曝氣池的遲滯式增氧裝置，用于污水曝氣池的增氧，污水曝氣池的底部布設有曝氣頭，曝氣頭在污水曝氣池內釋放氣泡增加溶氧量；其特征在于：包括遲滯增氧構件，數量若干投放于污水曝氣池中，所述遲滯增氧構件包括多孔結構體，所述多孔結構體的材質平均密度大于水；多孔結構體被構造為在水中飽和吸附氣泡后，可由氣泡增加的浮力在水中處于上浮狀態；下攔阻網，安裝在污水曝氣池的下部，且位于曝氣頭的上方；被構造用于攔阻遲滯增氧構件的繼續下沉；上攔阻網，設置在污水曝氣池的上部，被構造用于攔阻遲滯增氧構件的繼續上浮。
2.根據權利要求1所述的污水曝氣池的遲滯式增氧裝置，其特征在于：所述的遲滯增氧構件還包括扶正件；所述扶正件的密度小于水，且與多孔結構體固定連接，被構造用于保持多孔結構體在水中的穩定姿態。
3.根據權利要求2所述的污水曝氣池的遲滯式增氧裝置，其特征在于：所述的多孔結構體包括由蜂窩鋁板卷繞而成的吸附筒卷；蜂窩鋁板的卷繞間隙稱為過流通道；所述過流通道用于水的流通以及氣泡的吸附；所述的扶正件包括用于固定吸附筒卷上下兩端部的上固定框和下固定框；所述上固定框的浮力大于下固定框。
4.根據權利要求2所述的污水曝氣池的遲滯式增氧裝置，其特征在于：所述的多孔結構體包括由蜂窩復合板卷繞而成的吸附筒卷；所述蜂窩復合板包括位于外層的聚乙烯蜂窩層以及包覆在中間的金屬骨架層；蜂窩復合板的卷繞間隙稱為過流通道；所述過流通道用于水的流通以及氣泡的吸附；所述的扶正件包括用于固定吸附筒卷上下兩端部的上固定框和下固定框；所述上固定框的浮力大于下固定框。
5.根據權利要求1所述的污水曝氣池的遲滯式增氧裝置，其特征在于：所述上攔阻網漂浮于污水曝氣池的水面上，跟隨水面高度而同步浮動。
6.根據權利要求1所述的污水曝氣池的遲滯式增氧裝置，其特征在于：所述上攔阻網設置在污水曝氣池的水面以下，且上攔阻網通過柔性連接件與污水曝氣池的側壁連接。
7.根據權利要求5或6所述的污水曝氣池的遲滯式增氧裝置，其特征在于：所述上攔阻網為剛性材料構造的攔阻網，上攔阻網上安裝有A振動器；所述A振動器被構造用于帶動上攔阻網振動以使得被攔截的多孔結構體振動釋放出氣泡。
8.根據權利要求5或6所述的污水曝氣池的遲滯式增氧裝置，其特征在于：所述下攔阻網為剛性材料構造的攔阻網，下攔阻網上安裝有B振動器；所述B振動器開啟時帶動下攔阻網振動以使得被攔截的多孔結構體在水中受到振動清洗。
發明內容
本發明所要解決的技術問題，是針對上述存在的技術不足，提供一種污水曝氣池的遲滯式增氧裝置。其可以延長氣泡在曝氣池中的上浮時間，并進一步增強曝氣池內水的流動攪拌，可以提升曝氣效率。

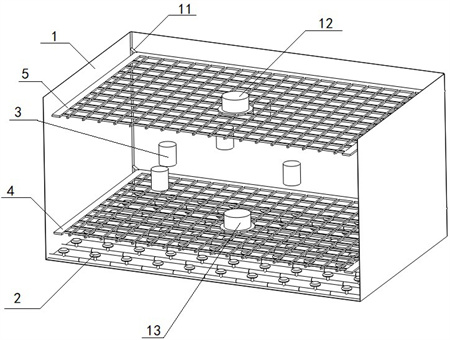

本發明采用的技術方案是：提供一種污水曝氣池的遲滯式增氧裝置，用于污水曝氣池的增氧，污水曝氣池的底部布設有曝氣頭，曝氣頭在污水曝氣池內釋放氣泡增加溶氧量；包括
遲滯增氧構件，數量若干投放于污水曝氣池中，所述遲滯增氧構件包括多孔結構體，所述多孔結構體的材質平均密度大于水；多孔結構體被構造為在水中飽和吸附氣泡后，可由氣泡增加的浮力在水中處于上浮狀態；
下攔阻網，安裝在污水曝氣池的下部，且位于曝氣頭的上方；被構造用于攔阻遲滯增氧構件的繼續下沉；
上攔阻網，設置在污水曝氣池的上部，被構造用于攔阻遲滯增氧構件的繼續上浮。
優選地，污水曝氣池的遲滯式增氧裝置的的遲滯增氧構件還包括扶正件；所述扶正件的密度小于水，且與多孔結構體固定連接，被構造用于保持多孔結構體在水中的穩定姿態。
優選地，污水曝氣池的遲滯式增氧裝置的多孔結構體包括由蜂窩鋁板卷繞而成的吸附筒卷；蜂窩鋁板的卷繞間隙稱為過流通道；所述過流通道用于水的流通以及氣泡的吸附；所述的扶正件包括用于固定吸附筒卷上下兩端部的上固定框和下固定框；所述上固定框的浮力大于下固定框。
優選地，污水曝氣池的遲滯式增氧裝置的多孔結構體包括由蜂窩復合板卷繞而成的吸附筒卷；所述蜂窩復合板包括位于外層的聚乙烯蜂窩層以及包覆在中間的金屬骨架層；蜂窩復合板的卷繞間隙稱為過流通道；所述過流通道用于水的流通以及氣泡的吸附；所述的扶正件包括用于固定吸附筒卷上下兩端部的上固定框和下固定框；所述上固定框的浮力大于下固定框。
優選地，污水曝氣池的遲滯式增氧裝置的上攔阻網漂浮于污水曝氣池的水面上，跟隨水面高度而同步浮動。
優選地，污水曝氣池的遲滯式增氧裝置的上攔阻網設置在污水曝氣池的水面以下，且上攔阻網通過柔性連接件與污水曝氣池的側壁連接。
優選地，污水曝氣池的遲滯式增氧裝置的上攔阻網為剛性材料構造的攔阻網，上組攔網上安裝有A振動器；所述A振動器被構造用于帶動上攔阻網振動以使得被攔截的多孔結構體振動釋放出氣泡。
優選地，污水曝氣池的遲滯式增氧裝置的下攔阻網為剛性材料構造的攔阻網，下組攔網上安裝有B振動器；所述B振動器開啟時帶動下攔阻網振動以使得被攔截的多孔結構體在水中受到振動清洗。
本申請采用的技術方案，遲滯增氧構件密度大于水，在水中沉于曝氣池的底部，被下攔阻網承接，多孔結構體吸附氣泡后，遲滯增氧構件的受到逐漸增加的氣泡浮力逐漸上浮，最后上浮撞擊到上攔阻網，撞擊時氣泡在多孔結構體釋放。釋放氣泡后，由于重力作用，遲滯增氧構件下沉，依此規律往復。這個過程可以通過對氣泡的吸附，減緩氣泡上浮的時間，增加溶氧率。并且，遲滯增氧構件上浮和下沉?xí)r，對水體產生攪拌作用，這種作用相比單純氣泡對水體的攪拌作用更強，擾流影響的區域更大，可以更加促進生化反應的效率。
（發明人：周俊超;于磊）
