公布日：2023.09.01
申請日：2023.06.27
分類號：C02F1/52(2023.01)I;C02F103/30(2006.01)N
摘要
本發明公開了一種噴水織造廢水處理裝置及處理方法，屬于廢水處理技術領域，包括混凝組件和沉淀組件；所述混凝組件包括混凝安裝架、混凝筒、混凝攪拌軸、攪拌扇葉和攪拌電機；所述沉淀組件包括沉淀安裝架、沉淀筒、清液排出單元和沉降排出單元，所述清液排出單元包括通過出水管與沉淀筒上方相連通的抽水泵，所述沉降排出單元包括水平架設在沉淀安裝架上的動力電機、出料軸和螺旋推葉。本發明通過將混凝和沉降分區進行，大大提升了混凝沉降的效率，且便于實現高效的連續化作業，大大提升處理效率；通過攪拌扇葉對混凝劑和廢水攪拌均勻的方式，大大提升了混凝劑和廢水的攪拌均勻性，提升提升混凝效果。
權利要求書

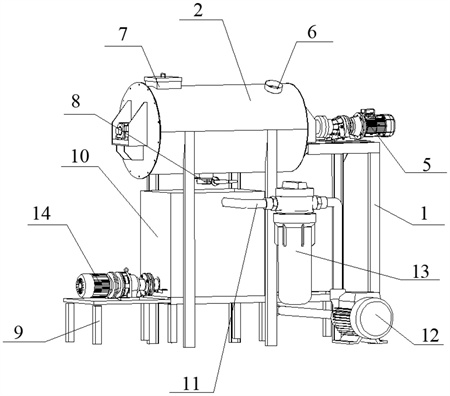

1.一種噴水織造廢水處理裝置，其特征在于，包括混凝組件和沉淀組件，所述混凝組件安裝在沉淀組件上方；所述混凝組件包括混凝安裝架(1)、水平架設在所述混凝安裝架(1)上的混凝筒(2)、水平架設在所述混凝筒(2)內的混凝攪拌軸(3)、設置在所述混凝攪拌軸(3)上的攪拌扇葉(4)和為所述混凝攪拌軸(3)提供旋轉攪拌動力的攪拌電機(5)，所述混凝攪拌軸(3)可轉動地架設在混凝筒(2)內，所述混凝筒(2)上開設有廢水通口(6)和混凝添加口(7)，所述混凝筒(2)底部開設有混凝出口，所述混凝出口上安裝有閥門(8)；所述沉淀組件包括沉淀安裝架(9)、設置在所述沉淀安裝架(9)上的沉淀筒(10)、安裝在所述沉淀筒(10)上方的清液排出單元和安裝在所述沉淀筒(10)底部的沉降排出單元，所述沉淀筒(10)的上開口正對混凝筒(2)下方的混凝出口，所述清液排出單元包括通過出水管(11)與沉淀筒(10)上方相連通的抽水泵(12)，所述沉降排出單元包括水平架設在沉淀安裝架(9)上的動力電機(14)、連接在所述動力電機(14)動力輸出端的出料軸(15)和設置在所述出料軸(15)外周的螺旋推葉(16)，所述沉淀筒(10)底部一端開設有出料口，所述出料軸(15)伸入沉淀筒(10)內底部，所述出料軸(15)可轉動地水平架設在沉淀筒(10)內。
2.根據權利要求1所述的噴水織造廢水處理裝置，其特征在于，所述攪拌扇葉(4)為若干呈螺旋狀安裝在混凝攪拌軸(3)外周的攪拌葉片。
3.根據權利要求1所述的噴水織造廢水處理裝置，其特征在于，所述閥門(8)為電磁閥。
4.根據權利要求1所述的噴水織造廢水處理裝置，其特征在于，所述出水管(11)上安裝有緩沖筒(13)。
5.根據權利要求1所述的噴水織造廢水處理裝置，其特征在于，所述螺旋推葉(16)的葉片直徑逐漸增大，所述出料口位于螺旋推葉(16)葉片直徑較大的一端。
6.一種噴水織造廢水處理方法，應用于權利要求1-5任一所述的一種噴水織造廢水處理裝置，其特征在于，包括以下步驟：S1、從混凝筒(2)上的廢水通口(6)向混凝筒(2)通入待處理的廢水，通過混凝添加口(7)向混凝筒(2)內添加混凝劑；S2、啟動攪拌電機(5)，在混凝攪拌軸(3)上的攪拌扇葉(4)的攪拌帶動下，將混凝筒(2)內的廢水和混凝劑攪拌均勻；S3、混凝充分后，打開混凝筒(2)底部的閥門(8)，將混凝后的混凝廢水排入下方的沉淀筒(10)內，進行沉淀；S4、沉淀完全后，上層清液和底部的沉降物分離，啟動抽水泵(12)，在抽水泵(12)的帶動下，將上層清液排出；S5、啟動動力電機(14)，在動力電機(14)的帶動下，帶動出料軸(15)上的螺旋推葉(16)將沉降物從沉淀筒(10)底部的出料口排出。
發明內容
本發明克服了現有技術的不足，提供一種噴水織造廢水處理裝置及處理方法，以解決現有技術中存在的問題。
為達到上述目的，本發明采用的技術方案為：一種噴水織造廢水處理裝置，包括混凝組件和沉淀組件，所述混凝組件安裝在沉淀組件上方；
所述混凝組件包括混凝安裝架、水平架設在所述混凝安裝架上的混凝筒、水平架設在所述混凝筒內的混凝攪拌軸、設置在所述混凝攪拌軸上的攪拌扇葉和為所述混凝攪拌軸提供旋轉攪拌動力的攪拌電機，所述混凝攪拌軸可轉動地架設在混凝筒內，所述混凝筒上開設有廢水通口和混凝添加口，所述混凝筒底部開設有混凝出口，所述混凝出口上安裝有閥門；
所述沉淀組件包括沉淀安裝架、設置在所述沉淀安裝架上的沉淀筒、安裝在所述沉淀筒上方的清液排出單元和安裝在所述沉淀筒底部的沉降排出單元，所述沉淀筒的上開口正對混凝筒下方的混凝出口，所述清液排出單元包括通過出水管與沉淀筒上方相連通的抽水泵，所述沉降排出單元包括水平架設在沉淀安裝架上的動力電機、連接在所述動力電機動力輸出端的出料軸和設置在所述出料軸外周的螺旋推葉，所述沉淀筒底部一端開設有出料口，所述出料軸伸入沉淀筒內底部，所述出料軸可轉動地水平架設在沉淀筒內。
本發明一個較佳實施例中，所述攪拌扇葉為若干呈螺旋狀安裝在混凝攪拌軸外周的攪拌葉片。
本發明一個較佳實施例中，所述閥門為電磁閥。
本發明一個較佳實施例中，所述出水管上安裝有緩沖筒。
本發明一個較佳實施例中，所述螺旋推葉的葉片直徑逐漸增大，所述出料口位于螺旋推葉葉片直徑較大的一端。
本發明還公開了一種噴水織造廢水處理方法，包括以下步驟：
S1、從混凝筒上的廢水通口向混凝筒通入待處理的廢水，通過混凝添加口向混凝筒內添加混凝劑；
S2、啟動攪拌電機，在混凝攪拌軸上的攪拌扇葉的攪拌帶動下，將混凝筒內的廢水和混凝劑攪拌均勻；
S3、混凝充分后，打開混凝筒底部的閥門，將混凝后的混凝廢水排入下方的沉淀筒內，進行沉淀；
S4、沉淀完全后，上層清液和底部的沉降物分離，啟動抽水泵，在抽水泵的帶動下，將上層清液排出；
S5、啟動動力電機，在動力電機的帶動下，帶動出料軸上的螺旋推葉將沉降物從沉淀筒底部的出料口排出。
本發明解決了背景技術中存在的缺陷，本發明具備以下有益效果：
本發明通過將混凝和沉降分區進行，大大提升了混凝沉降的效率，且便于實現高效的連續化作業，大大提升處理效率；通過攪拌扇葉對混凝劑和廢水攪拌均勻的方式，大大提升了混凝劑和廢水的攪拌均勻性，提升提升混凝效果；通過清液排出單元將上層清液排出，沉降排出單元將沉降物排出的方式，能夠對清液和沉降物分區處理，便于后續的統一回收。
（發明人：朱晨旭;王偉）
