公布日：2024.01.30
申請日：2023.09.22
分類號：C02F1/00(2023.01)I;C02F9/00(2023.01)I;C10L3/10(2006.01)I;C10L3/08(2006.01)I;C05F7/00(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F103
/20(2006.01)N;C02F103/00(2006.01)N;C02F101/10(2006.01)N;C02F3/28(2023.01)N
摘要
本發明提出一種用于農村生活污水處理的自動排泥系統及其控制方法，屬于污水處理技術領域。所述自動排泥系統包括沉淀子系統、排泥子系統以及控制子系統，控制子系統包括SS監測儀、第一旋轉控制子系統和第二自吸泵控制子系統。控制子系統基于SS監測儀監測得到的SS含量值，啟動第一旋轉控制子系統控制吸泥管組合結構的旋轉狀態；和/或，控制子系統基于SS監測儀監測得到的SS含量值，啟動第二自吸泵控制子系統控制自吸泵的啟停狀態。本發明還公開自動排泥系統的控制方法。本發明的技術方案能夠較好地適應農村生活污水進水水質/水量變化大,產生水量時間集中等特點，可保證尾水達標、排放設施正常運行。
權利要求書
1.一種用于農村生活污水處理的自動排泥系統,所述自動排泥系統連接至農村生活污水處理系統，其特征在于，所述自動排泥系統包括沉淀子系統、排泥子系統以及控制子系統；所述沉淀子系統包括污泥沉淀池，所述污泥沉淀池內配置有吸泥管組合結構；所述排泥子系統包括自吸泵，所述自吸泵連接至所述污泥沉淀池內的所述吸泥管組合結構；所述控制子系統包括SS監測儀、第一旋轉控制子系統和第二自吸泵控制子系統；所述SS監測儀安裝于所述污泥沉淀池；所述控制子系統基于所述SS監測儀監測得到的SS含量值，啟動所述第一旋轉控制子系統控制所述吸泥管組合結構的旋轉狀態；和/或，所述控制子系統基于所述SS監測儀監測得到的SS含量值，啟動所述第二自吸泵控制子系統控制所述自吸泵的啟停狀態。
2.如權利要求1所述的一種用于農村生活污水處理的自動排泥系統，其特征在于，所述農村生活污水處理系統包括污水預處理系統、污水生化處理系統以及污泥干化池；農村生活污水經過所述污水預處理系統預處理后進入所述污水生化處理系統；通過所述污水生化處理系統處理后進入所述自動排泥系統的所述沉淀子系統；通過所述排泥子系統的所述自吸泵，將所述污水中污泥吸入所述污泥干化池。
3.如權利要求1所述的一種用于農村生活污水處理的自動排泥系統，其特征在于，所述污泥沉淀池內配置的所述吸泥管組合結構包括吸泥主管和多根吸泥支管；所述多根吸泥支管對稱組合于所述吸泥主管并與所述吸泥主管連通；所述自吸泵通過第一進水管連接至所述吸泥管組合結構的吸泥主管。
4.如權利要求3所述的一種用于農村生活污水處理的自動排泥系統，其特征在于，在所述吸泥主管上均勻分布多段過濾網。
5.如權利要求3所述的一種用于農村生活污水處理的自動排泥系統，其特征在于，所述控制子系統為PLC控制柜，所述PLC控制柜包括第一旋轉控制柜和第二自吸泵控制柜。
6.如權利要求1-5任一項所述的一種用于農村生活污水處理的自動排泥系統的控制方法，其特征在于，所述控制方法包括如下步驟：S600：按照第一周期獲取所述SS監測儀監測得到的SS含量值；S610：若所述SS含量值小于第一預設值，則進入步驟S620；若所述SS含量值大于第一預設值小于第二預設值，則進入步驟S630；若所述SS含量值大于第二預設值，則進入步驟S640；S620：若所述自吸泵處于開啟狀態或者所述吸泥管組合結構處于旋轉狀態，則關閉所述第二自吸泵控制子系統使得自吸泵關閉，或者，關閉所述第一旋轉控制子系統停止所述吸泥管組合結構的旋轉狀態，返回步驟S600；S630：啟動所述第一旋轉控制子系統控制所述吸泥管組合結構進行旋轉，返回步驟S600；S640：關閉所述第一旋轉控制子系統，停止所述吸泥管組合結構的旋轉狀態；啟動所述第二自吸泵控制子系統，開啟所述自吸泵，返回步驟S600。
7.如權利要求6所述的一種用于農村生活污水處理的自動排泥系統的控制方法，其特征在于：所述步驟S620中，若所述自吸泵處于關閉狀態并且所述吸泥管組合結構處于非旋轉狀態，則增大所述第一周期后，返回步驟S600。
8.如權利要求6所述的一種用于農村生活污水處理的自動排泥系統的控制方法，其特征在于：所述步驟S640中啟動所述第二自吸泵控制子系統，開啟所述自吸泵之后，則降低所述第一周期，返回步驟S600。
9.如權利要求6所述的一種用于農村生活污水處理的自動排泥系統的控制方法，其特征在于：所述步驟S600中，若當前獲取的當前SS含量值大于前次獲取的前次SS含量值，則增大所述第一周期；否則，降低所述第一周期。
10.如權利要求6所述的一種用于農村生活污水處理的自動排泥系統的控制方法，其特征在于：所述方法還包括：在所述步驟S600之前，在所述控制子系統中設置所述第一周期在不同時段的初始值、所述第一預設值以及所述第二預設值。
發明內容
為解決上述技術問題，本發明提出一種用于農村生活污水處理的自動排泥系統及其控制方法。
在本發明的第一個方面，提出一種用于農村生活污水處理的自動排泥系統，所述自動排泥系統連接至農村生活污水處理系統。
具體地，所述自動排泥系統包括沉淀子系統、排泥子系統以及控制子系統；
所述沉淀子系統包括污泥沉淀池，所述污泥沉淀池內配置有吸泥管組合結構；
所述排泥子系統包括自吸泵，所述自吸泵連接至所述污泥沉淀池內的所述吸泥管組合結構；
所述控制子系統包括SS監測儀、第一旋轉控制子系統和第二自吸泵控制子系統；
所述控制子系統為PLC控制柜，所述PLC控制柜包括第一旋轉控制柜和第二自吸泵控制柜。
所述SS監測儀安裝于所述污泥沉淀池；
所述控制子系統基于所述SS監測儀監測得到的SS含量值，啟動所述第一旋轉控制子系統控制所述吸泥管組合結構的旋轉狀態；
和/或，所述控制子系統基于所述SS監測儀監測得到的SS含量值，啟動所述第二自吸泵控制子系統控制所述自吸泵的啟停狀態。

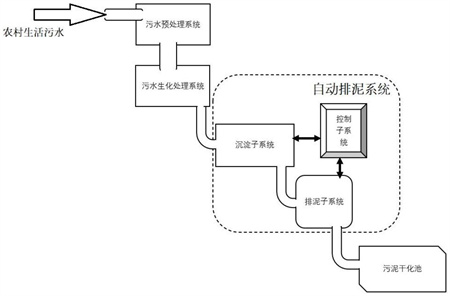

其中，所述農村生活污水處理系統包括污水預處理系統、污水生化處理系統以及污泥干化池；
農村生活污水經過所述污水預處理系統預處理后進入所述污水生化處理系統；
通過所述污水生化處理系統處理后進入所述自動排泥系統的所述沉淀子系統；
通過所述排泥子系統的所述自吸泵，將所述污水中污泥吸入所述污泥干化池。
所述污泥沉淀池內配置的所述吸泥管組合結構包括吸泥主管和多根吸泥支管，并在所述吸泥主管上均勻分布多段過濾網；
所述多根吸泥支管對稱組合于所述吸泥主管并與所述吸泥主管連通；
所述自吸泵通過第一進水管連接至所述吸泥管組合結構的吸泥主管。
在本發明的第二個方面，提出一種控制方法，所述控制方法用于農村生活污水處理的自動排泥系統的自動排泥控制。
所述控制方法包括如下步驟：
S600：按照第一周期獲取所述SS監測儀監測得到的SS含量值；
S610：若所述SS含量值小于第一預設值，則進入步驟S620；
若所述SS含量值大于第一預設值小于第二預設值，則進入步驟S630；
若所述SS含量值大于第二預設值，則進入步驟S640；
S620：若所述自吸泵處于開啟狀態或者所述吸泥管組合結構處于旋轉狀態，則關閉所述第二自吸泵控制子系統使得自吸泵關閉，或者，關閉所述第一旋轉控制子系統停止所述吸泥管組合結構的旋轉狀態，返回步驟S600；
S630：啟動所述第一旋轉控制子系統控制所述吸泥管組合結構進行旋轉，返回步驟S600；
S640：關閉所述第一旋轉控制子系統，停止所述吸泥管組合結構的旋轉狀態；
啟動所述第二自吸泵控制子系統，開啟所述自吸泵，返回步驟S600。
所述步驟S620中，若所述自吸泵處于關閉狀態并且所述吸泥管組合結構處于非旋轉狀態，則增大所述第一周期后，返回步驟S600。
所述步驟S640中啟動所述第二自吸泵控制子系統，開啟所述自吸泵之后，則降低所述第一周期，返回步驟S600。
所述步驟S600中，若當前獲取的當前SS含量值大于前次獲取的前次SS含量值，則增大所述第一周期；否則，降低所述第一周期。
所述方法還包括：
在所述步驟S600之前，在所述控制子系統中設置所述第一周期在不同時段的初始值、所述第一預設值以及所述第二預設值。
基于本發明的技術方案，自動排泥系統可以根據污水處理設施中生化系統產泥和沉淀池的污泥實時情況及時排泥,以保證尾水達標、排放設施正常運行。自動排泥系統的自吸泵的啟停狀態、啟停周期/吸泥管組合結構的旋轉狀態等，均適應性跟隨農村生活污水當前實時的進水水質、水量變化值和變化趨勢，能夠更好的適配實際的農村污水產生環境。
（發明人：嚴曉倫;王常紅;葉立兵）
