申請日2016.05.27

　　公開(公告)日2017.12.05

　　IPC分類號B01D36/04

　　摘要

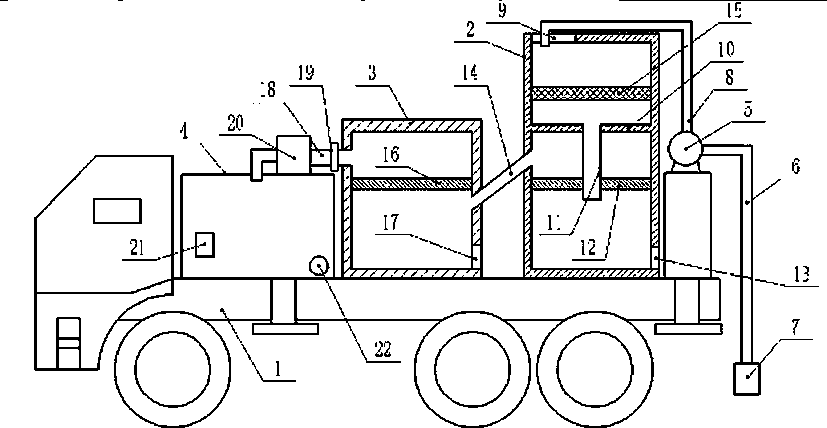

　　本發明公開了一種移動式污水處理裝置，包括車體、過濾器、閥門和出水口，所述車體上設有第一沉淀池、第二沉淀池和蓄水池，第一沉淀池的右端設有水泵，水泵與第一沉淀池之間連接有第一水管，水泵上設有進水管，進水管的進水端上螺紋連接有過濾嘴，第一水管的出水端設在第一沉淀池的上端;所述第一沉淀池的內部中段設有橫向的隔板，隔板將第一沉淀池分為上過濾區和下沉淀區兩部分;所述過濾器的出水端設在蓄水池內，且蓄水池內設有除味盒，蓄水池上還設有清水出水口。本發明設置了兩級沉淀和多級過濾，能夠有效去除水體中的固體雜質，保證污水沉淀的效果;將凈化裝置安裝在車體上，使得凈化裝置能夠便捷的移動。

　　摘要附圖



　　權利要求書

　　1.一種移動式污水處理裝置，包括車體(1)、過濾器(20)、閥門(19)和出水口(22)，其特征在于，所述車體(1)上設有第一沉淀池(2)、第二沉淀池(3)和蓄水池(4)，第一沉淀池(2)的右端設有水泵(5)，水泵(5)與第一沉淀池(2)之間連接有第一水管(8)，水泵(5)上設有進水管(6)，進水管(6)的進水端上螺紋連接有過濾嘴(7)，第一水管(8)的出水端設在第一沉淀池(2)的上端;所述第一沉淀池(2)的內部中段設有橫向的隔板(10)，隔板(10)將第一沉淀池分為上過濾區和下沉淀區兩部分，第一沉淀池(2)的頂部部設有污水進水口(9)，污水進水口(9)下方的上過濾區內橫向的設有隔網(15)，隔板(10)中間位置處設有縱向的進水管(11)，進水管(11)的出水管口上方設有橫向的格柵(12)，且進水管(11)穿過格柵(12)，第一沉淀池(2)的左側下部設有第一清污口(13)，第一沉淀池(2)的右側設有出水口，出水口在下沉淀區且在格柵(12)的上方;所述第二沉淀池(3)的左側中部設有進水口，第一沉淀池(2)的出水口和第二沉淀池(3)的進水口之間連接第二水管(14)，第一沉淀池(2)的出水口在高度上高于第二沉淀池(3)的進水口，第二沉淀池(3)的進水口上方內部設有橫向的濾網(16)，第二沉淀池(3)的左側下部設有第二清污口(17)，第二沉淀池(3)的右側上部設有出水口，第二沉淀池(3)的出水口在濾網(16)的上方，且第二沉淀池(3)的出水口連接第三水管(18)，第三水管(18)上設有閥門(19)，第三水管(18)連接到過濾器(20);所述過濾器(20)的出水端設在蓄水池(4)內，且蓄水池(4)內設有除味盒(21)，蓄水池(4)上還設有清水出水口(22)，清水出水口(22)上設有密封蓋。

　　2.根據權利要求1所述的一種移動式污水處理裝置，其特征在于，所述第一沉淀池(2)、第二沉淀池(3)和蓄水池(4)從右向左依次設置。

　　說明書

　　一種移動式污水處理裝置

　　技術領域

　　本發明涉及污水凈化裝置，具體是一種移動式污水處理裝置。

　　背景技術

　　隨著社會的進步、科技的發展，人類的生活物質條件也越來越豐富，生活垃圾也越來越多，生活用水儲存量也在逐漸的減少，目前全球都在制定節約用水、水源重復利用的規劃，我們的日常生活中也是要將有限的水源重復利用，隨之產生了很多污水處理裝置，這些污水處理裝置都有一定凈化污水的功能。但是傳統污水處理裝置是固定不動的，而污水要么是流動的，要么要滲入地表下，所以這種固定著的設備在處理污時會受到區域的限制，不能滿足現行污水處理的需要。有時，在一些橋洞或者隧道內會有污水，而清理污水一般需要大的罐體收集起來，同時需要清水來沖洗路面，較為費事。

　　發明內容

　　本發明的目的在于提供一種結構簡單、使用方便的移動式污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種移動式污水處理裝置，包括車體、過濾器、閥門和出水口，所述車體上設有第一沉淀池、第二沉淀池和蓄水池，第一沉淀池的右端設有水泵，水泵與第一沉淀池之間連接有第一水管，水泵上設有進水管，進水管的進水端上螺紋連接有過濾嘴，第一水管的出水端設在第一沉淀池的上端;所述第一沉淀池的內部中段設有橫向的隔板，隔板將第一沉淀池分為上過濾區和下沉淀區兩部分，第一沉淀池的頂部部設有污水進水口，污水進水口下方的上過濾區內橫向的設有隔網，隔板中間位置處設有縱向的進水管，進水管的出水管口上方設有橫向的格柵，且進水管穿過格柵，第一沉淀池的左側下部設有第一清污口，第一沉淀池的右側設有出水口，出水口在下沉淀區且在格柵的上方;所述第二沉淀池的左側中部設有進水口，第一沉淀池的出水口和第二沉淀池的進水口之間連接第二水管，第一沉淀池的出水口在高度上高于第二沉淀池的進水口，第二沉淀池的進水口上方內部設有橫向的濾網，第二沉淀池的左側下部設有第二清污口，第二沉淀池的右側上部設有出水口，第二沉淀池的出水口在濾網的上方，且第二沉淀池的出水口連接第三水管，第三水管上設有閥門，第三水管連接到過濾器;所述過濾器的出水端設在蓄水池內，且蓄水池內設有除味盒，蓄水池上還設有清水出水口，清水出水口上設有密封蓋。

　　進一步的：所述第一沉淀池、第二沉淀池和蓄水池從右向左依次設置。

　　進一步的：所述第一水管的出水端設在污水進水口內。

　　與現有技術相比，本發明的結構簡單、使用方便，設置了兩級沉淀和多級過濾，能夠有效去除水體中的固體雜質，保證污水沉淀的效果;將凈化裝置安裝在車體上，使得凈化裝置能夠便捷的移動，從而增加了凈化裝置的作業范圍。
