申請日2016.05.27
公開(公告)日2016.12.14
IPC分類號B01D21/34; B01D21/02
摘要
本專利公開了一種用于污水處理沉降池的自動調節結構，包括沉降池和可供污水流通的流入通道和沉降池，所述沉降池設有流入口，所述流入口與流入通道連通，還包括可調節流入口流量的控制結構，所述沉降池包括多個沉降分池，所述每個沉降分池均通過控制結構與流入口通道連通。本專利申請可以根據污水流量大小而控制流入沉降池的流量。

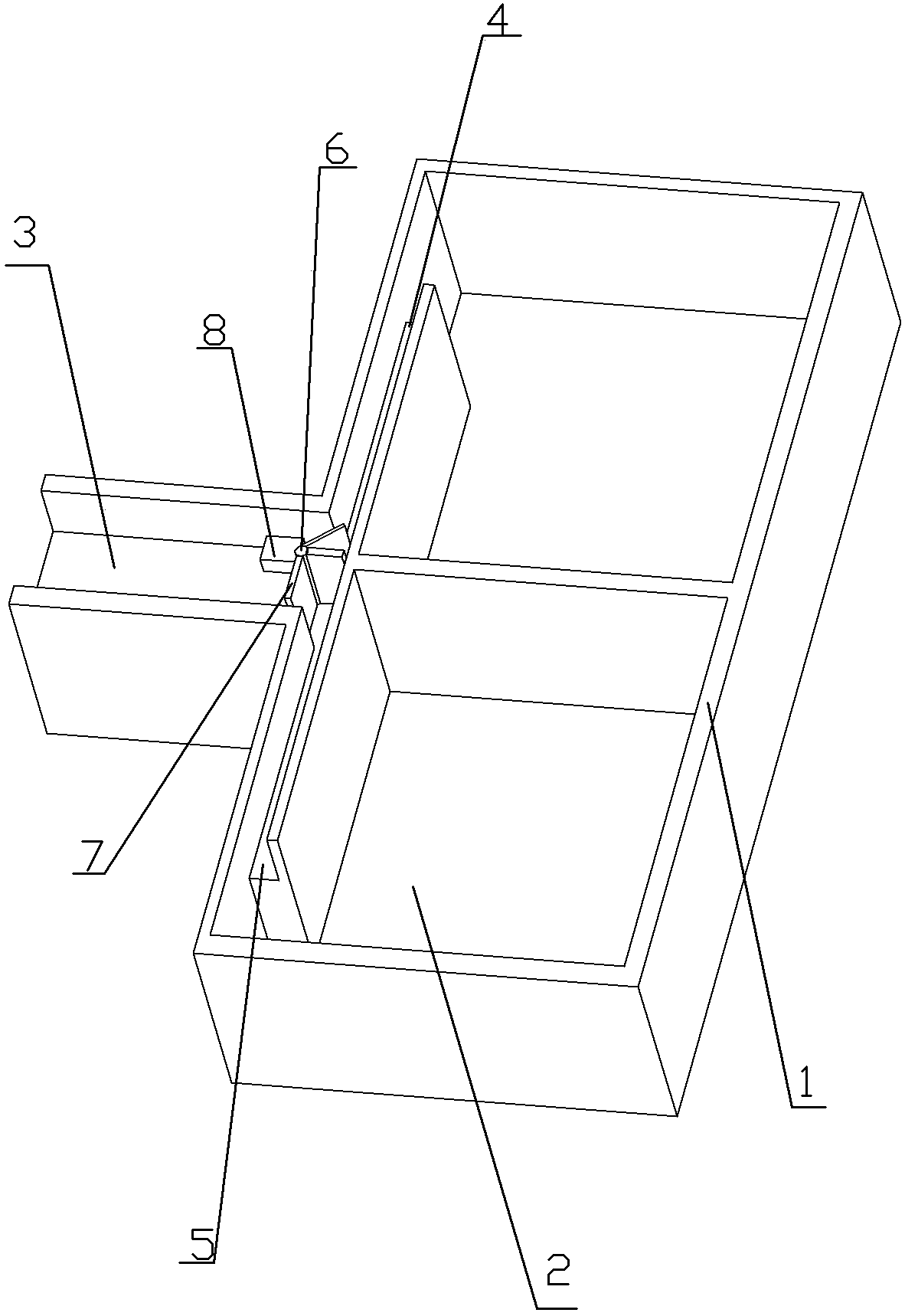

摘要附圖
權利要求書
1.一種用于污水處理沉降池的自動調節結構，包括沉降池和可供污水流通的流入通道，所述沉降池設有流入口，所述流入口與流入通道連通，其特征在于，還包括可調節流入口流量的控制結構，所述沉降池包括多個沉降分池，每個沉降分池均通過控制結構與流入口連通。
2.根據權利要求1所述的用于污水處理沉降池的自動調節結構，其特征在于，所述沉降分池的數量為兩個。
3.根據權利要求2所述的用于污水處理沉降池的自動調節結構，其特征在于，所述控制結構包括第一通道、第二通道、主通道和控制器，所述主通道分別與第一通道和第二通道連通;所述主通道與流入通道連通，所述主通道與第一通道、第二通道連接處設有立柱，所述立柱上轉動連接有三個封閉板，每個封閉板上分別設有磁性件，所述流入口處設有三個與磁性件配合的的電磁鐵，所述電磁鐵與控制器電聯接。
4.根據權利要求3所述的用于污水處理沉降池的自動調節結構，其特征在于，還包括流量監測器，所述流量監測器位于流入口處，所述控制器與流量監測器電聯接。
5.根據權利要求4所述的用于污水處理沉降池的自動調節結構，其特征在于，所述磁性件為永磁體。
說明書
用于污水處理沉降池的自動調節結構
技術領域
本實用新型涉及污水處理領域，具體涉及一種用于污水處理沉降池的自動調節結構。
背景技術
隨著經濟的發展和社會的進步，人們生活水平有了顯著提高，但是也隨之產生了很多廢水、污水。目前，地球污染嚴重，環境保護刻不容緩。所以，需要對產生的污水進行處理，使其再利用是非常有必要的。常用的處理方法有重力分離、離心分離、反滲透、氣浮等。這些方法處理污水較簡單、經濟，用于村鎮水體容量大、自凈能力強、污水處理程度要求不高的情況。
在污水處理過程中，經常會需要進行沉降。由于分散相和分散介質的密度不同，分散相粒子在力場(重力場或離心力場)作用下發生的定向運動。在沉降時，污水會流入沉降池中的，但是，污水流入的量是變化的，若污水流入量過大，則會導致沉降池內原有的沉降的水受到污水的沖擊過大，影響之前的沉降。
實用新型內容
本實用新型的目的在于提供一種可以根據污水流量大小而控制流入沉降池的流量的用于污水處理沉降池的自動調節結構。
為達到上述目的，本實用新型的基礎方案如下：一種用于污水處理沉降池的自動調節結構，包括沉降池和可供污水流通的流入通道和沉降池，所述沉降池設有流入口，所述流入口與流入通道連通，還包括可調節流入口流量的控制結構，所述沉降池包括多個沉降分池，所述每個沉降分池均通過控制結構與流入口通道連通。
本實用新型的工作原理及有益效果如下：污水通過流入通道進入到沉降池中進行沉降。在沉降池中又分為多個沉降分池，流入口又與每個沉降分池連通。在流入口處設有控制結構。當通道中的污水流量較小時，控制結構控制污水直接流入其中的一個沉降分池中進行沉降。而當通道內的污水流量較大時，則可以通過控制結構，使污水控制流入口的的流量進而使污水進行分流，分別進入不同的沉降分池中進行沉降。這樣無論污水的流量大或小，都可以確保污水在沉降池內進行沉降，不會影響沉降效果。
優選方案一：作為基礎方案的優選方案，所述沉降分池的數量為兩個，兩個沉降分池既能保證當污水流量過大時能分流使每個沉降分池均能很好的沉降，又能避免沉降分池數量過多，造成浪費，而且兩個沉降分池便于控制，節省了控制結構的成本。
優選方案二：作為優選方案一的優選方案，所述控制結構包括第一通道、第二通道、主通道和控制器，所述主通道分別與第一通道和第二通道連通;所述主通道與流入通道連通，所述主通道與第一通道、第二通道連接處設有立柱，所述立柱上轉動連接有三個封閉板，每個封閉板上分別設有磁性件，所述流入口處設有三個與磁性件配合的的電磁鐵，所述電磁鐵與控制器電聯接。污水從流入通道進入的主通道，當污水流量小時，通過控制器來分別控制第二通道處電磁鐵通電，此時電磁鐵產生磁力，與封閉板相吸，第二通道封閉，污水從第一通道進入到沉降池中。當污水流量較大時，控制器控制電磁鐵斷電，封閉板不與電磁鐵相吸，此時，第二通道與主通道連通，可以實現分流。這樣污水可以從第一通道和第二通道同時進入到沉降池中進行沉降，這樣控制方便。
優選方案三：作為優選方案二優選方案，還包括流量監測器，所述流量監測器位于流入口處，所述控制器與流量監測器電聯接。當流量監測器檢測到污水流量較小時，通過控制器來分別控制第二通道處電磁鐵通電，此時電磁鐵產生磁力，與封閉板相吸，第二通道封閉，污水從第一通道進入到沉降池中。當污水流量較大時，流量監測器將信號發送給控制器，控制器控制電磁鐵斷電，封閉板不與電磁鐵相吸，此時，第二通道與主通道連通，可以實現分流。
優選方案四：作為優選方案三的優選方案，所述磁性件為永磁體，永磁體磁性穩定，不易消磁。
