公布日：2023.08.01

申請日：2023.02.24

分類號：B01D21/24(2006.01)I;B01D21/30(2006.01)I;C02F1/52(2023.01)I

摘要

本發明涉及一種基于重量法的沉淀池排泥系統及其控制方法，它屬于沉淀池排泥技術領域。本發明包括自動攪拌裝置，玻璃容器，精準天枰，排水管路上的電磁閥門，布置在沉淀池排泥管路上的電磁閥門，布置在沉淀池底部自動排泥閥門，布置在沉淀池中部的污泥取樣口，PLC控制裝置以及沉淀，用于玻璃容器清洗的清水管路。本發明利用不同含泥量的單位排泥水質量的不同，實時測量不同階段排泥水的單位質量，通過計算不同階段排泥水的密度，設定排泥水密度的控制范圍，可實現沉淀池排泥的在線化、自動化及連續化，實現無人值守。避免因人為測量沉淀池沉降比的誤差及滯后性，有效提升沉淀池的沉降效果，降低了沉淀池出水濁度指標。

權利要求書

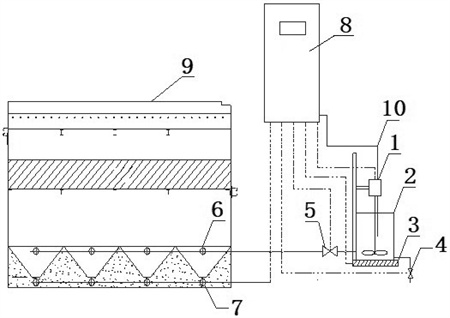

1.一種基于重量法的沉淀池排泥系統，包括自動攪拌裝置(1)、玻璃容器(2)、PLC控制裝置(8)、沉淀池(9)以及用于玻璃容器(2)清洗的清水管路(10)，所述自動攪拌裝置(1)與玻璃容器(2)匹配，其特征在于：還包括精確分析天平(3)、污泥取樣口(6)和自動排泥閥門(7)，所述精確分析天平(3)位于玻璃容器(2)底部，污泥取樣口(6)布置在沉淀池(9)中部，自動排泥閥門(7)布置在沉淀池(9)底部。

2.根據權利要求1所述的基于重量法的沉淀池排泥系統，其特征在于：還包括電磁閥門一(4)和電磁閥門二(5)，所述電磁閥門一(4)布置在玻璃容器(2)排水管路上，電磁閥門二(5)布置在沉淀池(9)排泥管路上。

3.根據權利要求1所述的基于重量法的沉淀池排泥系統，其特征在于：所述玻璃容器(2)采用1000ml玻璃容器(2)。

4.根據權利要求1所述的基于重量法的沉淀池排泥系統，其特征在于：所述精確分析天平(3)的精度達0.01g。

5.一種基于重量法的沉淀池排泥系統的控制方法，采用權利要求1-4任意一項所述的基于重量法的沉淀池排泥系統，其特征在于：具體步驟如下：通過精確分析天平(3)測定清水質量M0，再測定不同時間段排泥的Mn，可計算不同時段的沉淀排泥水的密度ρn，設定沉淀池ρn的運行區間，實現沉淀池排泥的在線化、自動化、連續化；排泥系統控制的公式如下：1.02≤ρn＝Mn/M0≤1.05(1)式中：ρn為排泥水密度，無量綱；Mn為排泥水實時質量，g；M0為清水質量，g。

發明內容

本發明的目的在于克服現有技術中存在的上述不足，而提供一種結構設計合理，控制可靠，有效提升沉淀池的沉降效果，降低了沉淀池出水濁度指標的基于重量法的沉淀池排泥系統及其控制方法。

本發明解決上述問題所采用的技術方案是：該種基于重量法的沉淀池排泥系統，包括自動攪拌裝置、玻璃容器、PLC控制裝置、沉淀池以及用于玻璃容器清洗的清水管路，所述自動攪拌裝置與玻璃容器匹配，其特征在于：還包括精確分析天平、污泥取樣口和自動排泥閥門，所述精確分析天平位于玻璃容器底部，污泥取樣口布置在沉淀池中部，自動排泥閥門布置在沉淀池底部。

作為優選，本發明還包括電磁閥門一和電磁閥門二，所述電磁閥門一布置在玻璃容器排水管路上，電磁閥門二布置在沉淀池排泥管路上。

作為優選，本發明所述玻璃容器采用1000ml玻璃容器。

作為優選，本發明所述精確分析天平的精度達0.01g。

本發明還提供一種基于重量法的沉淀池排泥系統的控制方法，其特征在于：具體步驟如下：

通過精確分析天平測定清水質量M0，再測定不同時間段排泥的Mn，可計算不同時段的沉淀排泥水的密度ρn，設定沉淀池ρn的運行區間，實現沉淀池排泥的在線化、自動化、連續化；

排泥系統控制的公式如下：

1.02≤ρn＝Mn/M0≤1.05(1)

式中：ρn為排泥水密度，無量綱；Mn為排泥水實時質量，g；M0為清水質量，g。

本發明與現有技術相比，具有以下優點和效果：利用不同含泥量的單位排泥水質量的不同，實時測量不同階段排泥水的單位質量，通過計算不同階段排泥水的密度，設定排泥水密度的控制范圍，可實現沉淀池排泥的在線化、自動化及連續化，實現無人值守；避免因人為測量沉淀池沉降比的誤差及滯后性，有效提升沉淀池的沉降效果，降低了沉淀池出水濁度指標

（發明人：宋同輝;龍濤;劉暢;劉剛;劉威;趙晨;嚴宏園;尤良洲）
