公布日：2023.08.01

申請日：2022.01.20

分類號：C02F11/122(2019.01)I;C02F11/14(2019.01)I;B08B3/00(2006.01)I;B08B13/00(2006.01)I;B65B43/42(2006.01)I;B65B1/04(2006.01)I

摘要

本發明涉及一種高壓污泥脫水處理系統，包括攪拌裝置、布泥展開裝置、儲料運輸車裝置、壓濾裝置、布泥分離裝置、套袋裝置、清洗裝置和污泥輸送管道，采用了連接攪拌裝置和布泥展開裝置的污泥輸送管道和二次壓濾裝置，實現了攪拌混合后的污泥直接定向輸送至卷布進行布泥處理，轉運輸送污泥至二次壓濾脫水處理，保證高效脫出污泥水分，同時還在攪拌裝置機殼上安裝了溫度傳感器和流速傳感器，便于實時監測并調節污泥攪拌混合溫度和出料口污泥傳送速度的情況，此外，還設置了套袋裝置和清洗裝置，采用皮帶傳送機定向傳送實現了布泥分離的污泥高效收集和傳送，本發明可實現污泥的高效脫水和收集傳送，具有自動化程度高、污泥脫水效率高和污泥轉運效率高等特點。

權利要求書

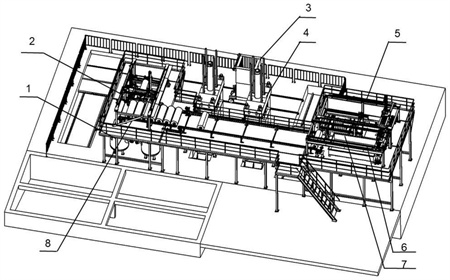

1.一種高壓污泥脫水處理系統，包括攪拌裝置、布泥展開裝置、儲料運輸車裝置、壓濾裝置、布泥分離裝置、套袋裝置、清洗裝置和污泥輸送管道，其特征在于，所述的攪拌裝置用于泥漿和絮凝劑的攪拌以形成初始污泥，所述的布泥展開裝置與所述的攪拌裝置通過污泥輸送管道連接，可實現攪拌混合后的初始污泥直接定向輸送至卷布進行布泥處理，所述的儲料運輸車裝置用于儲存并轉運從所述的布泥展開裝置輸送的初始污泥，所述的壓濾裝置用于對初始污泥進行二次壓濾脫水壓實處理，其中，所述的壓濾裝置共有二套，依次分別對初始污泥壓濾脫去其中水分并將初始污泥壓實處理，所述的布泥分離裝置用于初始污泥和卷布的分離，所述的套袋裝置用于收集所述的布泥分離裝置分離后的成品污泥，所述的清洗裝置用于清洗所述的布泥分離裝置分離后的卷布。

2.根據權利要求1所述的一種高壓污泥脫水處理系統，其特征在于，所述的攪拌裝置設置有溫度傳感器和流速傳感器，所述的溫度傳感器設置在攪拌裝置機殼外側用于監測并調節攪拌裝置內部固液混合溫度，所述的流速傳感器設置在攪拌裝置的出料口用于監測并調節攪拌裝置輸出初始污泥的傳送速度。

3.根據權利要求1所述的一種高壓污泥脫水處理系統，其特征在于，所述的布泥展開裝置設置有自動抓取機械手、布泥專用導軌和布泥滾筒，所述的自動抓取機械手用于抓取布泥滾筒并放入預設布泥導軌自動展開卷布，所述的卷布一層一層包裹在所述的布泥滾筒外側。

4.根據權利要求1所述的一種高壓污泥脫水處理系統，其特征在于，所述的儲料運輸車裝置設置有過濾網和廢水儲存池，所述的過濾網用于過濾布泥展開階段和壓濾階段從初始污泥中脫出的水分，所述的廢水儲存池設置于所述的儲料運輸車裝置內下方，用于收集初始污泥在布泥展開階段和壓濾階段脫出的水分。

5.根據權利要求1所述的一種高壓污泥脫水處理系統，其特征在于，所述的壓濾裝置設置有空氣壓縮機和供氣管道，所述的供氣管道與所述的空氣壓縮機連通，可實現將空氣壓縮機產生的壓縮空氣輸送到壓濾裝置。

6.根據權利要求1所述的一種高壓污泥脫水處理系統，其特征在于，所述的布泥分離裝置設置有錐形布泥分離滾輪、布泥專用導軌和布泥分離臺，所述的錐形布泥分離滾輪安裝在所述的布泥專用導軌的上方，通過往復運動可實現布泥分離臺上粘連在一起的污泥和卷布分離。

7.根據權利要求1所述的一種高壓污泥脫水處理系統，其特征在于，所述的套袋裝置設置有皮帶傳送機，所述的皮帶傳送機用于傳送并輸出由所述的布泥分離裝置分離產生的成品污泥。

8.根據權利要求1所述的一種高壓污泥脫水處理系統，其特征在于，所述的清洗裝置設置有卷布清洗臺，所述的卷布清洗臺用于清洗和歸位由所述的布泥分離裝置分離出的卷布。

9.根據權利要求1-3任一項所述的一種高壓污泥脫水處理系統，其特征在于，所述的污泥輸送管道的進口與所述的攪拌裝置連通，所述的污泥輸送管道的出口位于所述的布泥分離裝置布泥分離臺上方，保證由所述攪拌裝置加工后的初始污泥定向直接輸送。

發明內容

本發明的目的是提供一種具有自動化程度高、污泥脫水效率高和污泥轉運效率高的高壓污泥脫水處理系統。

為了實現上述目的，本發明采取的技術方案為：

一種高壓污泥脫水處理系統，包括攪拌裝置、布泥展開裝置、儲料運輸車裝置、壓濾裝置、布泥分離裝置、套袋裝置、清洗裝置和污泥輸送管道，其特征在于，所述的攪拌裝置用于泥漿和絮凝劑的攪拌以形成初始污泥，所述的布泥展開裝置與所述的攪拌裝置通過污泥輸送管道連接，可實現攪拌混合后的初始污泥直接定向輸送至卷布進行布泥處理，所述的儲料運輸車裝置用于儲存并轉運從所述的布泥展開裝置輸送的初始污泥，所述的壓濾裝置用于對初始污泥進行二次壓濾脫水壓實處理，其中，所述的壓濾裝置共有二套，依次分別對初始污泥壓濾脫去其中水分并將初始污泥壓實處理，所述的布泥分離裝置用于初始污泥和卷布的分離，所述的套袋裝置用于收集所述的布泥分離裝置分離后的成品污泥，所述的清洗裝置用于清洗所述的布泥分離裝置分離后的卷布。

進一步，作為優選，所述的攪拌裝置中設置有溫度傳感器，所述的溫度傳感器設置在攪拌裝置機殼外側用于監測并調節攪拌裝置內部固液混合溫度，所述的攪拌裝置中設置有流速傳感器，所述的流速傳感器設置在攪拌裝置的出料口用于監測并調節攪拌裝置輸出污泥的傳送速度。

進一步，作為優選，所述的布泥展開裝置中設置有自動抓取機械手、布泥專用導軌和布泥滾筒，所述的自動抓取機械手用于抓取布泥滾筒放入預設布泥導軌自動展開卷布，所述的自動抓取機械手可以實現X軸、Y軸和Z軸三方向的自由移動，所述的布泥專用導軌用于布泥滾筒放在預設導軌沿特定的方向自動展開，所述的布泥展開裝置與所述的攪拌裝置通過污泥輸送管道連接，可實現接收所述的攪拌裝置中的污泥并將污泥在卷布上的布泥展開，所述卷布一層一層包裹在所述的布泥滾筒外側。

進一步，作為優選，所述的儲料運輸車裝置設置有過濾網，所述的過濾網用于過濾布泥展開階段從初始污泥中脫出的水分，所述的過濾網用于過濾壓濾階段從初始污泥中脫出的水分，所述的儲料運輸車裝置設置有廢水儲存池，所述的廢水儲存池設置于儲料運輸車裝置內下方，用于收集初始污泥在布泥展開階段脫出的水分和用于收集初始污泥在壓濾階段脫出的水分。

進一步，作為優選，所述的壓濾裝置設置有空氣壓縮機和供氣管道，所述的供氣管道與所述的空氣壓縮機連通，可實現將空氣壓縮機產生的壓縮空氣輸送到壓濾裝置。

進一步，作為優選，所述的布泥分離裝置設置有錐形布泥分離滾輪、布泥專用導軌和布泥分離臺，所述的錐形布泥分離滾輪安裝在所述的布泥專用導軌的上方，通過往復運動可實現布泥分離臺上粘連在一起的污泥和卷布分離。

進一步，作為優選，所述的套袋裝置設置有皮帶傳送機，所述的皮帶傳送機用于傳送并輸出由所述的布泥分離裝置分離產生的成品污泥，所述的皮帶傳送機沿特定的方向連續轉動帶動套袋后的成品污泥移動輸出。

進一步，作為優選，所述的清洗裝置設置有自動抓取機械手和卷布清洗臺，所述的自動抓取機械手可以實現X軸、Y軸和Z軸三方向的自由移動，所述的卷布清洗臺用于清洗和歸位由所述的布泥分離裝置分離產生的卷布。

進一步，作為優選，所述的污泥輸送管道的進口與所述的攪拌裝置連通，所述的污泥輸送管道的出口位于所述的布泥分離裝置布泥分離臺上方，保證由所述攪拌裝置加工后的所述初始污泥定向直接輸送。

本發明的有益效果：

本發明提供了一種高壓污泥脫水處理系統，包括攪拌裝置、布泥展開裝置、儲料運輸車裝置、壓濾裝置、布泥分離裝置、套袋裝置、清洗裝置和污泥輸送管道，采用了連接攪拌裝置和布泥展開裝置的污泥輸送管道和二次壓濾裝置，實現了攪拌混合后的初始污泥直接定向輸送至卷布進行布泥處理，轉運輸送初始污泥至二次壓濾脫水處理，保證高效脫出污泥水分，同時還在攪拌裝置機殼外側安裝了溫度傳感器和流速傳感器，便于實時監測并調節污泥攪拌混合溫度和出料口污泥傳送速度的情況，此外，還設置了套袋裝置和清洗裝置，采用皮帶傳送機定向傳送實現了布泥分離產生成品污泥的高效收集，以上幾部分的實現使本發明具有省時、省力、自動化程度高、污泥脫水效率高和污泥轉運效率高的特點，解決了實際中污泥難以濾去污泥中大量水分和脫水處理后的污泥主要依靠人力收集搬運的困難問題。

（發明人：高永琳;歷福貴）
