公布日：2024.03.01
申請日：2023.12.28
分類號：C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;B01F35/75(2022.01)I
摘要
本發明公開了一種用于污水處理的自動化定量溶藥裝置，屬于污水處理設備技術領域。包括溶藥箱、設置在溶藥箱上的定量加藥機構、定量進水系統，及與定量加藥機構、定量進水系統通信連接的PLC控制模塊，PLC控制模塊用于控制定量進水系統和定量加藥機構同時向溶藥箱內加入定量的水和藥劑；本發明通過PLC控制模塊控制定量進水系統和定量加藥機構同時自動向溶藥箱內加入定量的水和藥劑，藥劑量和進水量準確匹配，使得溶藥箱內配制的藥劑濃度穩定一致，提高溶藥裝置的自動化水平和標準化程度。
權利要求書

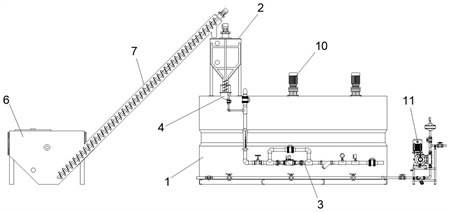

1.一種用于污水處理的自動化定量溶藥裝置，包括溶藥箱(1)和PLC控制模塊，其特征在于:所述溶藥箱(1)上設置有定量加藥機構(2)和定量進水系統(3)，所述PLC控制模塊用于控制所述定量進水系統(3)和所述定量加藥機構(2)同時向所述溶藥箱(1)內加入定量的水和藥劑；所述定量加藥機構(2)包括：設置于所述溶藥箱(1)頂部的加藥桶(21)，所述加藥桶(21)內安裝有內膽(22)，所述內膽(22)具有連通的上錐型腔(221)和下圓柱型腔(222)；設置于所述加藥桶(21)頂部的變頻電機(23)，所述變頻電機(23)輸出端與設置于所述加藥桶(21)內的轉動軸(24)一端部固定連接；螺旋設置于所述轉動軸(24)外周的定量螺旋片(25)，所述定量螺旋片(25)位于所述下圓柱型腔(222)內；設置于所述加藥桶(21)內的物位計(12)，所述物位計(12)與所述變頻電機(23)通過所述PLC控制模塊相互通信連接。
2.根據權利要求1所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：所述定量進水系統(3)包括輸水主管路(31)，及依此安裝于所述輸水主管路(31)上的壓力開關(32)、電磁閥(33)及進水流量計(34)，所述壓力開關(32)、電磁閥(33)及進水流量計(34)均與所述PLC控制模塊通信連接。
3.根據權利要求2所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：所述加藥桶(21)內還設置有飛濺藥劑清理裝置(4)，所述飛濺藥劑清理裝置(4)包括：輸藥筒(41)，設置于所述下圓柱型腔(222)出藥口與所述溶藥箱(1)進藥口之間，所述輸藥筒(41)與所述溶藥箱(1)進藥口連接的一端為錐型腔；分支管路(42)，設置于所述輸水主管路(31)與所述輸藥筒(41)之間；旋流件(43)，設置于所述輸藥筒(41)內，所述旋流件(43)與所述分支管路(42)連通，用于在所述輸藥筒(41)的錐型腔處形成旋流。
4.根據權利要求3所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：所述旋流件(43)包括儲水環(431)、噴嘴(432)及防護罩(433)，所述儲水環(431)貼合于所述輸藥筒(41)內壁，若干所述噴嘴(432)沿同一方向傾斜設置于所述儲水環(431)底部，且所述噴嘴(432)朝向所述輸藥筒(41)的錐型腔，所述防護罩(433)將所述儲水環(431)和所述噴嘴(432)罩住，在所述防護罩(433)內形成密封空間。
5.根據權利要求1所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：所述轉動軸(24)中部外周還固定設置有至少兩個刮料臂(5)，所述刮料臂(5)用于防止藥劑黏附在所述加藥桶(21)和所述上錐型腔(221)的內壁上。
6.根據權利要求5所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：所述刮料臂(5)包括一體連接的豎臂(51)、橫桿(52)及傾斜臂(53)，所述豎臂(51)與所述加藥桶(21)內壁滑動貼合，所述傾斜臂(53)與所述上錐型腔(221)內壁滑動貼合，多個所述橫桿(52)用于將所述豎臂(51)和所述傾斜臂(53)與所述轉動軸(24)固定連接。
7.根據權利要求1所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：還包括儲藥箱(6)和螺旋輸送機(7)，所述儲藥箱(6)用于儲存藥劑，所述螺旋輸送機(7)用于將所述儲藥箱(6)內的藥劑輸送至所述加藥桶(21)內。8.根據權利要求7所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：所述儲藥箱(6)內設置有物位計(12)和溫度傳感器(8)，所述儲藥箱(6)外周包裹有電加熱絲網(9)，所述物位計(12)與所述螺旋輸送機(7)通過所述PLC控制模塊通信連接，所述溫度傳感器(8)與所述電加熱絲網(9)通過所述PLC控制模塊通信連接。
9.根據權利要求1-7任一項所述的一種用于污水處理的自動化定量溶藥裝置,其特征在于：所述溶藥箱(1)上還設有多個攪拌器(10)，所述攪拌器(10)用于將定量加入所述溶藥箱(1)內的水和藥劑攪拌混合均勻。
發明內容
鑒于此，本發明的目的在于提供一種用于污水處理的自動化定量溶藥裝置，以解決現有溶藥裝置存在的問題中的一種或多種。
本發明的目的可以通過以下技術方案實現：
一種用于污水處理的自動化定量溶藥裝置，包括溶藥箱和PLC控制模塊，所述溶藥箱上設置有定量加藥機構和定量進水系統，所述PLC控制模塊用于控制所述定量進水系統和所述定量加藥機構同時向所述溶藥箱內加入定量的水和藥劑；
所述定量加藥機構包括：
設置于所述溶藥箱頂部的加藥桶，所述加藥桶內安裝有內膽，所述內膽具有連通的上錐型腔和下圓柱型腔；
設置于所述加藥桶頂部的變頻電機，所述變頻電機輸出端與設置于所述加藥桶內的轉動軸一端部固定連接；
螺旋設置于所述轉動軸外周的定量螺旋片，所述定量螺旋片位于所述下圓柱型腔內；
設置于所述加藥桶內的物位計，所述物位計與所述變頻電機通過所述PLC控制模塊相互通信連接。
作為本發明進一步的方案：所述定量進水系統包括輸水主管路，及依此安裝于所述輸水主管路上的壓力開關、電磁閥及進水流量計，所述壓力開關、電磁閥及進水流量計均與所述PLC控制模塊通信連接。
作為本發明進一步的方案：所述加藥桶內還設置有飛濺藥劑清理裝置，所述飛濺藥劑清理裝置包括：
輸藥筒，設置于所述下圓柱型腔出藥口與所述溶藥箱進藥口之間，所述輸藥筒與所述溶藥箱進藥口連接的一端為錐型腔；
分支管路，設置于所述輸水主管路與所述輸藥筒之間；
旋流件，設置于所述輸藥筒內，所述旋流件與所述分支管路連通，用于在所述輸藥筒的錐型腔處形成旋流。
作為本發明進一步的方案：所述旋流件包括儲水環、噴嘴及防護罩，所述儲水環貼合于所述輸藥筒內壁，若干所述噴嘴沿同一方向傾斜設置于所述儲水環底部，且所述噴嘴朝向所述輸藥筒的錐型腔，所述防護罩將所述儲水環和所述噴嘴罩住，在所述防護罩內形成密封空間。
作為本發明進一步的方案：所述轉動軸中部外周還固定設置有至少兩個刮料臂，所述刮料臂用于防止藥劑黏附在所述加藥桶和所述上錐型腔內壁上。
作為本發明進一步的方案：所述刮料臂包括一體連接的豎臂、橫桿及傾斜臂，所述豎臂與所述加藥桶內壁滑動貼合，所述傾斜臂與所述上錐型腔內壁滑動貼合，多個所述橫桿用于將所述豎臂和所述傾斜臂與所述轉動軸固定連接。
作為本發明進一步的方案：還包括儲藥箱和螺旋輸送機，所述儲藥箱用于儲存藥劑，所述螺旋輸送機用于將所述儲藥箱內的藥劑輸送至所述加藥桶內。
作為本發明進一步的方案：所述儲藥箱內設置有物位計和溫度傳感器，所述儲藥箱外周包裹有電加熱絲網，所述物位計與所述螺旋輸送機通過所述PLC控制模塊通信連接，所述溫度傳感器與所述電加熱絲網通過所述PLC控制模塊通信連接。
作為本發明進一步的方案：所述溶藥箱上還設有多個攪拌器，所述攪拌器用于將定量加入所述溶藥箱內的水和藥劑攪拌混合均勻。
本發明具有以下有益效果：
(1)本發明通過設置定量進水系統、定量加藥機構，及與定量加藥機構、定量進水系統通信連接的PLC控制模塊；通過PLC控制模塊控制定量進水系統和定量加藥機構同時自動向溶藥箱內加入定量的水和藥劑，藥劑量和進水量準確匹配，使得溶藥箱內配制的藥劑濃度穩定一致，提高溶藥裝置的自動化水平和標準化程度；
(2)本發明通過設置刮料臂，在定量加藥機構定量向溶藥箱內加入藥劑過程中，刮料臂跟隨轉動軸同步轉動，與加藥桶內壁貼合的傾斜臂將黏附在加藥桶內壁的藥劑刮下，與上錐型腔內壁貼合的傾斜臂將黏附在上錐型腔內壁的藥劑刮下，從而防止藥劑粘結在加藥桶和上錐型腔內壁上，同時可以保證藥劑能夠快速落入至下圓柱型腔中；
(3)本發明通過設置飛濺藥劑清理裝置，飛濺藥劑清理裝置包括輸藥筒、分支管路及旋流件，在定量加藥機構定量向溶藥箱內加入藥劑過程中，旋流件能夠使從分支管路進入的水在輸藥筒的錐型腔處形成旋流，從而將飛濺到輸藥筒錐型腔內壁上的藥劑沖刷清理后進入到溶藥箱，防止藥劑長期積累堵塞錐型腔，且飛濺的藥劑也會飄入周圍空氣，污染環境且危害工人的健康。
（發明人：幸響付;李石磊;白英;胡慶偉;牟聯華;許海建;張立志）
