公布日：2024.03.26

申請日：2023.12.26

分類號：C02F9/00(2023.01)I;C02F11/00(2006.01)I;C02F11/04(2006.01)I;C02F11/121(2019.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F3/34(2023.01)N;C02F3/

32(2023.01)N;C02F7/00(2006.01)N

摘要

本發明提供一種微動力農村分散型污水處理系統及方法，微動力農村分散型污水處理系統包括家禽畜牧污水管線、廁所污水管線、廚房污水管線、浴室污水管線、沼氣池、沼氣管線、化糞池、過濾池、污水生物處理池、污泥沉淀池、污水監測池、以及污水排放區，所述家禽畜牧污水管線和廁所污水管線都與沼氣池相連，所述沼氣池通過沼氣管線與灶具相連，所述沼氣池與化糞池相連，所述廚房污水管線、浴室污水管線和化糞池都與過濾池相連，所述過濾池、污水生物處理池、污泥沉淀池、污水監測池和污水排放區沿污水的排放流向依次相連，所述過濾池和污水監測池之間還連接有污水回流管。本申請設備簡單、易于維護，能夠降低處理成本，較好地處理農村污水的排放。

權利要求書

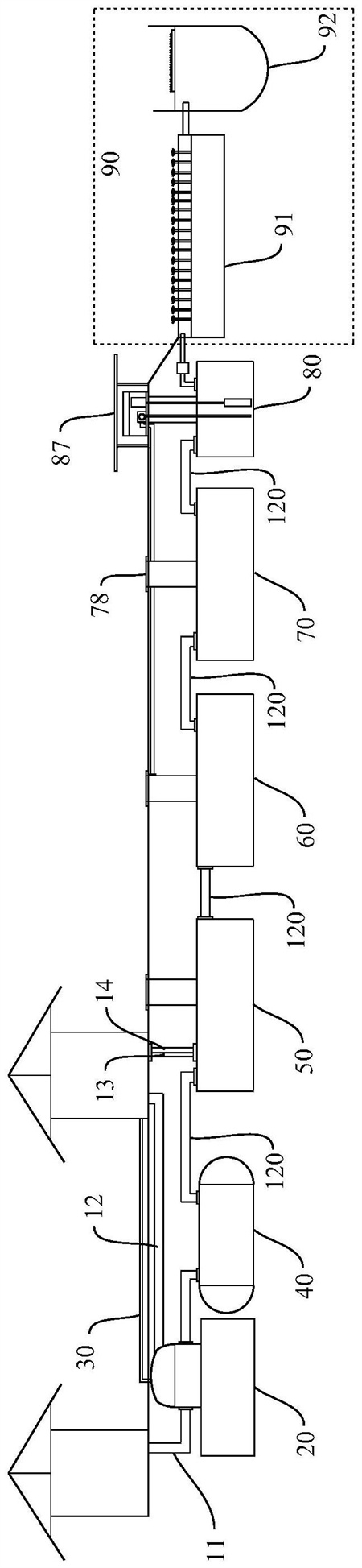

1.一種微動力農村分散型污水處理系統，其特征在于：包括家禽畜牧污水管線(11)、廁所污水管線(12)、廚房污水管線(13)、浴室污水管線(14)、沼氣池(20)、沼氣管線(30)、化糞池(40)、過濾池(50)、污水生物處理池(60)、污泥沉淀池(70)、污水監測池(80)、以及污水排放區(90)，所述家禽畜牧污水管線(11)和廁所污水管線(12)都與沼氣池(20)相連，所述沼氣池(20)通過沼氣管線(30)與灶具相連，所述沼氣池(20)與化糞池(40)相連，所述廚房污水管線(13)、浴室污水管線(14)和化糞池(40)都與過濾池(50)相連，所述過濾池(50)、污水生物處理池(60)、污泥沉淀池(70)、污水監測池(80)和污水排放區(90)沿污水的排放流向依次相連，所述過濾池(50)和污水監測池(80)之間還連接有污水回流管(110)。

2.根據權利要求1所述的微動力農村分散型污水處理系統，其特征在于：所述污水排放區(90)包括濕地(91)和河流(92)、或農田和河流(92)，所述污水監測池(80)、濕地(91)和河流(92)沿污水的排放流向依次相連，或者所述污水監測池(80)、農田和河流(92)沿污水的排放流向依次相連。

3.根據權利要求1所述的微動力農村分散型污水處理系統，其特征在于：所述灶具為家用灶具，每個住宅的周邊都獨立設有所述沼氣池(20)和化糞池(40)，數個住宅共用一套依次相連的過濾池(50)、污水生物處理池(60)、污泥沉淀池(70)和污水監測池(80)，所述過濾池(50)、污水生物處理池(60)、污泥沉淀池(70)和污水監測池(80)都埋設在地面下。

4.根據權利要求1所述的微動力農村分散型污水處理系統，其特征在于：所述過濾池(50)包括過濾腔(51)和設在過濾腔(51)中的過濾單元，所述過濾單元包括過濾網箱(52)、數塊都固定在過濾網箱(52)內的過濾網板(53)、以及進氣管(54)，所述過濾網箱(52)上開設有入料口(521)和排料口(522)，所述廚房污水管線(13)、浴室污水管線(14)和化糞池(40)都與入料口(521)相連，數塊所述過濾網板(53)沿過濾網箱(52)內污水的流向間隔分布，相鄰兩塊所述過濾網板(53)之間形成有兼氧槽(55)，所述進氣管(54)與兼氧槽(55)連通，所述排料口(522)與污水監測池(80)相連。

5.根據權利要求4所述的微動力農村分散型污水處理系統，其特征在于：所述過濾網箱(52)可拆卸地安裝在過濾池(50)中，所述過濾網箱(52)的頂部固定有網箱頂蓋(56)，所述網箱頂蓋(56)的外邊緣具有向外突出于過濾網箱(52)的限位翼緣(561)，所述過濾池(50)的頂部設有與限位翼緣(561)抵接配合的網箱限位槽(57)。

6.根據權利要求1所述的微動力農村分散型污水處理系統，其特征在于：所述污水生物處理池(60)包括厭氧池(61)、好氧池(62)、缺氧池(63)、以及曝氧單元，所述厭氧池(61)、好氧池(62)和缺氧池(63)沿污水生物處理池(60)內的污水流向依次相連，所述曝氧單元包括固定設置的支撐管(65)、安裝在支撐管(65)上端的風機箱(66)、與風機箱(66)相連的輸氣管(67)、以及數根都置于好氧池(62)中的曝氣管(68)，所述輸氣管(67)布置在支撐管(65)內，所述輸氣管(67)的下端與數根曝氣管(68)相連。

7.根據權利要求1所述的微動力農村分散型污水處理系統，其特征在于：所述污泥沉淀池(70)包括階梯沉降槽(71)和污泥排送單元，所述污泥排送單元包括輸送絞龍(72)、驅動電機(73)、以及都固定設置的污泥上料管(75)和污泥輸送管(76)，所述驅動電機(73)安裝在污泥上料管(75)的上端、并與輸送絞龍(72)傳動連接，所述輸送絞龍(72)設在污泥上料管(75)內，所述輸送絞龍(72)的下端伸至階梯沉降槽(71)的槽底，所述污泥上料管(75)的上段部分與污泥輸送管(76)連通。

8.根據權利要求7所述的微動力農村分散型污水處理系統，其特征在于：所述污泥排送單元還包括固定在污泥上料管(75)頂部的第一支撐架(77)、以及都安裝在第一支撐架(77)上的第一太陽能板(78)和第一蓄電池，所述第一太陽能板(78)分布在地面上，所述第一太陽能板(78)與第一蓄電池相連，所述第一蓄電池與驅動電機(73)相連。

9.根據權利要求1所述的微動力農村分散型污水處理系統，其特征在于：所述污水監測池(80)包括污水檢測傳感器(81)、遠程控制器、以及控制機箱(82)，所述控制機箱(82)包括固定在污水監測池(80)頂部的第二支撐架(83)、污水抽吸管(84)、以及都安裝在第二支撐架(83)內的離心泵(85)和信號傳輸控制器(86)，所述污水檢測傳感器(81)置于污水監測池(80)內，所述污水檢測傳感器(81)通過信號傳輸控制器(86)與遠程控制器相連，所述離心泵(85)與遠程控制器相連，所述污水抽吸管(84)的下端置于污水監測池(80)內，所述污水抽吸管(84)的上端通過離心泵(85)與污水回流管(110)相連。

10.一種微動力農村分散型污水處理方法，其特征在于：使用權利要求1所述的微動力農村分散型污水處理系系統，所述微動力農村分散型污水處理系方法包括以下步驟：S1、從每個住宅中引出的家禽畜牧污水管線(11)和廁所污水管線(12)將排泄物輸送到沼氣池(20)，通過沼氣池(20)的發酵產生沼氣，沼氣經沼氣管線(30)被輸送到灶具，同時，沼氣池(20)中排出的污水被輸送至化糞池(40)；S2、從每個住宅中引出的廚房污水管線(13)和浴室污水管線(14)將生活污水輸送到過濾池(50)，同時，化糞池(40)中排出的污水也被輸送至過濾池(50)；S3、污水先后在過濾池(50)內進行過濾處理、在污水生物處理池(60)內進行生物處理、在污泥沉淀池(70)內進行污泥沉淀后，污水被輸送至污水監測池(80)中；S4、在污水監測池(80)內進行污水檢測；當判斷污水監測池(80)中的污水符合排放標準時，則污水監測池(80)內的污水被排放至污水排放區(90)沿；當判斷污水監測池(80)中的污水不符合排放標準時，則污水監測池(80)內的污水經污水回流管(110)被排放至過濾池(50)中。

發明內容

鑒于以上所述現有技術的缺點，本發明的目的在于提供一種微動力農村分散型污水處理系統，較好地處理農村污水的排放。

為實現上述目的，本發明提供一種微動力農村分散型污水處理系統，包括家禽畜牧污水管線、廁所污水管線、廚房污水管線、浴室污水管線、沼氣池、沼氣管線、化糞池、過濾池、污水生物處理池、污泥沉淀池、污水監測池、以及污水排放區，所述家禽畜牧污水管線和廁所污水管線都與沼氣池相連，所述沼氣池通過沼氣管線與灶具相連，所述沼氣池與化糞池相連，所述廚房污水管線、浴室污水管線和化糞池都與過濾池相連，所述過濾池、污水生物處理池、污泥沉淀池、污水監測池和污水排放區沿污水的排放流向依次相連，所述過濾池和污水監測池之間還連接有污水回流管。

進一步地，所述污水排放區包括濕地和河流、或農田和河流，所述污水監測池、濕地和河流沿污水的排放流向依次相連，或者所述污水監測池、農田和河流沿污水的排放流向依次相連。

進一步地，所述灶具為家用灶具，每個住宅的周邊都獨立設有所述沼氣池和化糞池，數個住宅共用一套依次相連的過濾池、污水生物處理池、污泥沉淀池和污水監測池，所述過濾池、污水生物處理池、污泥沉淀池和污水監測池都埋設在地面下。

進一步地，所述過濾池包括過濾腔和設在過濾腔中的過濾單元，所述過濾單元包括過濾網箱、數塊都固定在過濾網箱內的過濾網板、以及進氣管，所述過濾網箱上開設有入料口和排料口，所述廚房污水管線、浴室污水管線和化糞池都與入料口相連，數塊所述過濾網板沿過濾網箱內污水的流向間隔分布，相鄰兩塊所述過濾網板之間形成有兼氧槽，所述進氣管與兼氧槽連通，所述排料口與污水監測池相連。

進一步地，所述過濾網箱可拆卸地安裝在過濾池中，所述過濾網箱的頂部固定有網箱頂蓋，所述網箱頂蓋的外邊緣具有向外突出于過濾網箱的限位翼緣，所述過濾池的頂部設有與限位翼緣抵接配合的網箱限位槽。

進一步地，所述污水生物處理池包括厭氧池、好氧池、缺氧池、以及曝氧單元，所述厭氧池、好氧池和缺氧池沿污水生物處理池內的污水流向依次相連，所述曝氧單元包括固定設置的支撐管、安裝在支撐管上端的風機箱、與風機箱相連的輸氣管、以及數根都置于好氧池中的曝氣管，所述輸氣管布置在支撐管內，所述輸氣管的下端與數根曝氣管相連。

進一步地，所述污泥沉淀池包括階梯沉降槽和污泥排送單元，所述污泥排送單元包括輸送絞龍、驅動電機、以及都固定設置的污泥上料管和污泥輸送管，所述驅動電機安裝在污泥上料管的上端、并與輸送絞龍傳動連接，所述輸送絞龍設在污泥上料管內，所述輸送絞龍的下端伸至階梯沉降槽的槽底，所述污泥上料管的上段部分與污泥輸送管連通。

進一步地，所述污泥排送單元還包括固定在污泥上料管頂部的第一支撐架、以及都安裝在第一支撐架上的第一太陽能板和第一蓄電池，所述第一太陽能板分布在地面上，所述第一太陽能板與第一蓄電池相連，所述第一蓄電池與驅動電機相連。

進一步地，所述污水監測池包括污水檢測傳感器、遠程控制器、以及控制機箱，所述控制機箱包括固定在污水監測池頂部的第二支撐架、污水抽吸管、以及都安裝在第二支撐架內的離心泵和信號傳輸控制器，所述污水檢測傳感器置于污水監測池內，所述污水檢測傳感器通過信號傳輸控制器與遠程控制器相連，所述離心泵與遠程控制器相連，所述污水抽吸管的下端置于污水監測池內，所述污水抽吸管的上端通過離心泵與污水回流管相連。

本申請還提供一種微動力農村分散型污水處理方法，使用如上所述的微動力農村分散型污水處理系系統，所述微動力農村分散型污水處理系方法包括以下步驟：

S1、從每個住宅中引出的家禽畜牧污水管線和廁所污水管線將排泄物輸送到沼氣池，通過沼氣池的發酵產生沼氣，沼氣經沼氣管線被輸送到灶具，同時，沼氣池中排出的污水被輸送至化糞池；

S2、從每個住宅中引出的廚房污水管線和浴室污水管線將生活污水輸送到過濾池，同時，化糞池中排出的污水也被輸送至過濾池；

S3、污水先后在過濾池內進行過濾處理、在污水生物處理池內進行生物處理、在污泥沉淀池內進行污泥沉淀后，污水被輸送至污水監測池中；

S4、在污水監測池內進行污水檢測；當判斷污水監測池中的污水符合排放標準時，則污水監測池內的污水被排放至污水排放區沿；當判斷污水監測池中的污水不符合排放標準時，則污水監測池內的污水經污水回流管被排放至過濾池中。

如上所述，本發明涉及的微動力農村分散型污水處理系統及方法，具有以下有益效果：

本申請在處理農村多種分散污水時，將生活污水和排泄物分開輸送，通過沼氣池處理排泄物能夠產生供給灶具使用的沼氣，達到節能的目的；同時，最后，將生活污水和經化糞處理后的污水一起回流至過濾池，依次由濾池過進行濾處理、由污水生物處理池進行生物處理、以及由污泥沉淀池進行污泥沉淀處理后，污水再排放至污水監測池，由污水監測池檢測污水是否符合排放標準；若不符合，通過污水回流管將污水再回流輸送至過濾池，再次進行處理。本申請通過微動力方式進行污水處理，免去使用大量的電力和化學藥劑，有效地減少能源消耗和化學物質排放，降低對環境的污染；也能使處理后符合排放標準的污水排放至污水排放區。本申請設備簡單、易于維護，不需要大量的人力和物力投入，能夠降低處理成本，較好地處理農村污水的排放。

（發明人：黃松;劉海臣;程戰利;楊豐偉;胡琪勇;白凱強;萬風;李思潔;楊紅）
