公布日：2024.03.26
申請日：2023.12.25
分類號：C02F3/02(2023.01)I;C02F1/00(2023.01)I;B08B1/12(2024.01)I;B08B1/30(2024.01)I
摘要
本發明公開了一種污水處理生物反應器的鏡面污染物清潔、采集機構，污水處理反應器主體前側壁內設有第一齒輪、第一齒輪與污水處理反應器主體頂蓋相連，第一齒輪與位于污水處理反應器主體前側壁內的第一齒條嚙合，第一齒條上還嚙合有第二齒輪，移動板固定連接有連接板，連接板端部固定連接有第二齒條，第二齒條上嚙合有第三齒輪。本發明一種污水處理生物反應器的鏡面污染物清潔、采集機構，通過設置可自動翻蓋的頂蓋配合濾網，實現將需要處理的污水中帶有的大顆粒物、懸浮物等較大的垃圾廢棄物進行收集處理，避免其進入污水處理反應器主體內，造成機器堵塞甚至損壞的情況，還通過設置橫向滑動桿配合其上設有的清污刷，實現對隔水板進行清掃刷洗。
權利要求書

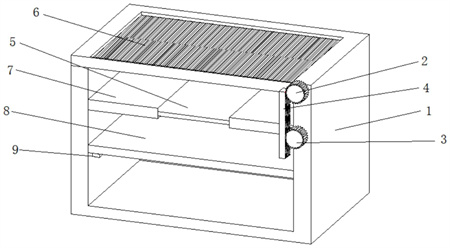

1.一種污水處理生物反應器的鏡面污染物清潔、采集機構，包括污水處理反應器主體(1)，其特征在于：所述污水處理反應器主體(1)內兩壁設有第一分割板(7)，兩所述第一分割板(7)中間連接有移動板(5)，所述污水處理反應器主體(1)內設有生物反應膜組件(8)，所述生物反應膜組件(8)位于第一分割板(7)下方，所述污水處理反應器主體(1)前側壁內設有第一齒輪(2)、所述第一齒輪(2)與污水處理反應器主體(1)頂蓋相連，所述第一齒輪(2)與位于污水處理反應器主體(1)前側壁內的第一齒條(4)嚙合，所述第一齒條(4)上還嚙合有第二齒輪(3)，所述移動板(5)固定連接有連接板(12)，所述連接板(12)端部固定連接有第二齒條(13)，所述第二齒條(13)上嚙合有第三齒輪(14)。
2.根據權利要求1所述的一種污水處理生物反應器的鏡面污染物清潔、采集機構，其特征在于：所述污水處理反應器主體(1)頂蓋下端固定連接有浮球(11)，所述污水處理反應器主體(1)一側壁連接有進氣管(10)，所述進氣管(10)貫穿污水處理反應器主體(1)側壁且位于生物膜反應組件(8)的下方。
3.根據權利要求2所述的一種污水處理生物反應器的鏡面污染物清潔、采集機構，其特征在于：所述生物膜反應組件(8)包括生物反應膜，所述生物反應膜上開設有多個通氣孔，所述生物反應膜外側設有隔水板。
4.根據權利要求3所述的一種污水處理生物反應器的鏡面污染物清潔、采集機構，其特征在于：所述生物膜反應組件(8)下端面連接有橫向滑動桿(9)，所述橫向滑動桿(9)端部連接有滑動軌道，所述滑動軌道位于污水處理反應器主體(1)后側內壁內。
5.根據權利要求1所述的一種污水處理生物反應器的鏡面污染物清潔、采集機構，其特征在于：兩所述第一分割板(7)中間設有空洞，所述移動板(5)兩端分別位于兩所述第一分割板(7)的空洞內。
6.根據權利要求1所述的一種污水處理生物反應器的鏡面污染物清潔、采集機構，其特征在于：所述第二齒條(13)位于污水處理反應器主體(1)后側壁內。
7.根據權利要求2所述的一種污水處理生物反應器的鏡面污染物清潔、采集機構，其特征在于：所述浮球(11)位于污水處理反應器主體(1)頂蓋下端的中心位置，所述浮球(11)采用防腐漂浮材質制作。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種污水處理生物反應器的鏡面污染物清潔、采集機構，解決了上述背景技術中提出的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種污水處理生物反應器的鏡面污染物清潔、采集機構，包括污水處理反應器主體，所述污水處理反應器主體內兩壁設有第一分割板，兩所述第一分割板中間連接有移動板，所述污水處理反應器主體內設有生物反應膜組件，所述生物反應膜組件位于第一分割板下方，所述污水處理反應器主體前側壁內設有第一齒輪、所述第一齒輪與污水處理反應器主體頂蓋相連，所述第一齒輪與位于污水處理反應器主體前側壁內的第一齒條嚙合，所述第一齒條上還嚙合有第二齒輪，所述移動板固定連接有連接板，所述連接板端部固定連接有第二齒條，所述第二齒條上嚙合有第三齒輪。
優選的，所述污水處理反應器主體頂蓋下端固定連接有浮球，所述污水處理反應器主體一側壁連接有進氣管，所述進氣管貫穿污水處理反應器主體側壁且位于生物膜反應組件的下方。
優選的，所述生物膜反應組件包括生物反應膜，所述生物反應膜上開設有多個通氣孔，所述生物反應膜外側設有隔水板。
優選的，所述生物膜反應組件下端面連接有橫向滑動桿，所述橫向滑動桿端部連接有滑動軌道，所述滑動軌道位于污水處理反應器主體后側內壁內。
優選的，兩所述第一分割板中間設有空洞，所述移動板兩端分別位于兩所述第一分割板的空洞內。
優選的，所述第二齒條位于污水處理反應器主體后側壁內。
優選的，所述浮球位于污水處理反應器主體頂蓋下端的中心位置，所述浮球采用防腐漂浮材質制作。
(三)有益效果
采用上述技術方案后，本發明與現有技術相比，具備以下優點：
1、本發明一種污水處理生物反應器的鏡面污染物清潔、采集機構，通過設置可自動翻蓋的頂蓋配合濾網，實現將需要處理的污水中帶有的大顆粒物、懸浮物等較大的垃圾廢棄物進行收集處理，避免其進入污水處理反應器主體內，造成機器堵塞甚至損壞的情況。
2、本發明一種污水處理生物反應器的鏡面污染物清潔、采集機構，還通過設置橫向滑動桿配合其上設有的清污刷，實現對隔水板進行清掃刷洗，使其保持清潔狀態，有效提高清污的效率。
（發明人：石松泉;謝家海;謝燚;陳曉玲;劉姬軍;戴駿強）
