公布日：2024.03.26

申請日：2023.12.26

分類號：C02F9/00(2023.01)I;C02F11/04(2006.01)I;C02F11/00(2006.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F3/32(2023.01)N

摘要

本申請?zhí)峁┺r(nóng)村生活污水無害化及資源化處理系統、方法、終端及介質，所述系統包括：戶內收集模塊，用于接收農戶散排的生活污水；戶外傳輸模塊，與所述戶內收集模塊連接，用于收集和傳輸所述生活污水；污水污泥處理模塊，分別與所述戶內收集模塊和戶外傳輸模塊連接，用于對所述生活污水進行無害化處理；資源利用模塊，與所述污水污泥處理模塊連接，用于對所述經過無害化處理的生活污水進行資源利用。本申請可有效解決農村生活污水無害化處理問題，同時實現水資源和氮磷等營養元素的循環利用，實現農業生態循環。

權利要求書

1.一種農村生活污水無害化及資源化處理系統，其特征在于，包括：戶內收集模塊，用于接收農戶散排的生活污水；所述生活污水包括廁所污水、廚房污水、洗滌污水中的任一種或多種組合；戶外傳輸模塊，與所述戶內收集模塊連接，用于收集和傳輸所述生活污水；污水污泥處理模塊，分別與所述戶內收集模塊和戶外傳輸模塊連接，用于對所述生活污水進行無害化處理；資源利用模塊，與所述污水污泥處理模塊連接，用于對所述經過無害化處理的生活污水進行資源利用。

2.根據權利要求1所述的農村生活污水無害化及資源化處理系統，其特征在于，所述戶內收集模塊包括：廁所污水收集單元，用于收集所述廁所污水并進行無害化預處理，截留所述廁所污水中的大顆粒雜質并排出糞渣糞皮；廚房污水收集單元，用于收集所述廚房污水，并截留所述廚房污水中的固體雜質；洗滌污水收集單元，用于收集所述洗滌污水。

3.根據權利要求1所述的農村生活污水無害化及資源化處理系統，其特征在于，所述戶外傳輸模塊包括污水管道；所述污水管道用于收集和傳輸所述生活污水。

4.根據權利要求3所述的農村生活污水無害化及資源化處理系統，其特征在于，所述污水管道設有污水檢查井；所述污水檢查井用于檢查和清理所述污水管道。

5.根據權利要求1所述的農村生活污水無害化及資源化處理系統，其特征在于，所述污水污泥處理模塊包括：檢測單元，用于攔截所述生活污水中的垃圾懸浮物；調節單元，與所述檢測單元連接，用于均勻所述生活污水的水質水量；處理單元，與所述調節單元連接，用于對所述生活污水進行發酵和凈化處理。

6.根據權利要求5所述的農村生活污水無害化及資源化處理系統，其特征在于，所述處理單元包括：污水處理設施，用于去除所述生活污水中的有機污染物并排出污泥；厭氧發酵設施，與所述污水處理設施連接，用于對所述生活污水中排出的糞渣糞皮和污泥進行厭氧發酵；人工濕地，與所述污水處理設施連接，用于對所述污水處理設施排出的生活污水進行進一步凈化處理。

7.根據權利要求1所述的農村生活污水無害化及資源化處理系統，其特征在于，所述資源利用模塊包括：沼氣利用單元，用于對經過無害化處理的生活污水所產生的沼氣進行能源利用；還田利用單元，用于對經過無害化處理的生活污水所產生的沼液、沼渣進行還田利用；尾水回用單元，用于將經過無害化處理的生活污水所產生的尾水作為補充水源。

8.一種農村生活污水無害化及資源化處理方法，其特征在于，應用于農村生活污水無害化及資源化處理系統，所述系統包括戶內收集模塊、戶外傳輸模塊、污水污泥處理模塊以及資源利用模塊；所述方法包括：通過所述戶內收集模塊接收農戶散排的生活污水；所述生活污水通過所述戶外傳輸模塊傳輸至所述污水污泥處理模塊；所述污水污泥處理模塊對所述生活污水進行無害化處理并傳輸至所述資源利用模塊進行資源利用。

9.一種終端，其特征在于，包括：處理器及存儲器；所述存儲器用于存儲計算機程序；所述處理器用于執行所述存儲器存儲的計算機程序，以使所述終端執行如權利要求8所述的農村生活污水無害化及資源化處理方法。

10.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，該程序被處理器執行時實現權利要求8所述的農村生活污水無害化及資源化處理方法。

發明內容

鑒于以上所述現有技術的缺點，本申請的目的在于提供一種農村生活污水無害化及資源化處理系統、方法、終端及介質，用于解決現有技術中并未形成高效的對農村生活污水的低碳處理和資源化利用的系統的問題。

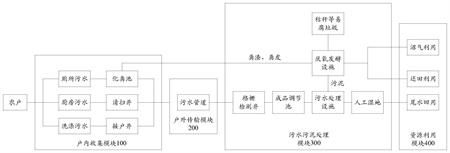

為實現上述目的及其他相關目的，本申請的第一方面提供一種農村生活污水無害化及資源化處理系統，包括：戶內收集模塊，用于接收農戶散排的生活污水；所述生活污水包括廁所污水、廚房污水、洗滌污水中的任一種或多種組合；戶外傳輸模塊，與所述戶內收集模塊連接，用于收集和傳輸所述生活污水；污水污泥處理模塊，分別與所述戶內收集模塊和戶外傳輸模塊連接，用于對所述生活污水進行無害化處理；資源利用模塊，與所述污水污泥處理模塊連接，用于對所述經過無害化處理的生活污水進行資源利用。

于本申請的第一方面的一些實施例中，所述戶內收集模塊包括：廁所污水收集單元，用于收集所述廁所污水并進行無害化預處理，截留所述廁所污水中的大顆粒雜質并排出糞渣糞皮；廚房污水收集單元，用于收集所述廚房污水，并截留所述廚房污水中的固體雜質；洗滌污水收集單元，用于收集所述洗滌污水。

于本申請的第一方面的一些實施例中，所述戶外傳輸模塊包括污水管道；所述污水管道用于收集和傳輸所述生活污水。

于本申請的第一方面的一些實施例中，所述污水管道設有污水檢查井；所述污水檢查井用于檢查和清理所述污水管道。

于本申請的第一方面的一些實施例中，所述污水污泥處理模塊包括：檢測單元，用于攔截所述生活污水中的垃圾懸浮物；調節單元，與所述檢測單元連接，用于均勻所述生活污水的水質水量；處理單元，與所述調節單元連接，用于對所述生活污水進行發酵和凈化處理。

于本申請的第一方面的一些實施例中，所述處理單元包括：污水處理設施，用于去除所述生活污水中的有機污染物并排出污泥；厭氧發酵設施，與所述污水處理設施連接，用于對所述生活污水中排出的糞渣糞皮和污泥進行厭氧發酵；人工濕地，與所述污水處理設施連接，用于對所述污水處理設施排出的生活污水進行進一步凈化處理。

于本申請的第一方面的一些實施例中，所述資源利用模塊包括：沼氣利用單元，用于對經過無害化處理的生活污水所產生的沼氣進行能源利用；還田利用單元，用于對經過無害化處理的生活污水所產生的沼液、沼渣進行還田利用；尾水回用單元，用于將經過無害化處理的生活污水所產生的尾水作為補充水源。

為實現上述目的及其他相關目的，本申請的第二方面提供一種農村生活污水無害化及資源化處理方法，應用于農村生活污水無害化及資源化處理系統，所述系統包括戶內收集模塊、戶外傳輸模塊、污水污泥處理模塊以及資源利用模塊；所述方法包括：通過所述戶內收集模塊接收農戶散排的生活污水；所述生活污水通過所述戶外傳輸模塊傳輸至所述污水污泥處理模塊；所述污水污泥處理模塊對所述生活污水進行無害化處理并傳輸至所述資源利用模塊進行資源利用。

為實現上述目的及其他相關目的，本申請的第三方面提供一種終端，包括：處理器及存儲器；所述存儲器用于存儲計算機程序，所述處理器用于執行所述存儲器存儲的計算機程序，以使所述終端執行所述農村生活污水無害化及資源化處理方法。

為實現上述目的及其他相關目的，本申請的第四方面提供一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現所述農村生活污水無害化及資源化處理方法。

如上所述，本申請的農村生活污水無害化及資源化處理系統、方法、終端及介質，具有以下有益效果：

(1)本申請采取“一戶三管”的污水收集方法，將農戶自家的污水通過單獨的淺埋接戶管匯入污水管網，減少共用管網建在私人場地的情況，減少矛盾糾紛，實用性較強；

(2)本申請設置有清掃井、格柵檢測井，調節池中也設置有提籃格柵，能有效攔截絮狀固體雜物，防止管道堵塞，方便后期養護清撈；

(3)本申請設置有調節池，具有均勻水質、水量的特點，防止因水量波動導致污水處理設施運行狀況不佳的情況出現，提高污水處理設施的抗沖擊負荷能力；

(4)本申請采用單級AO生物接觸氧化工藝，通過時序控制實現池體內缺氧、好氧的循環狀態，可以不單獨設置硝化液回流裝置確保污水處理效果達到要求，降低系統運行費用及占地面積；

(5)本申請設有人工濕地，提高整體系統的抗負荷沖擊能力和出水水質保障性，能耗低、運維簡單，可充分利用農村邊角地及已有的坑塘解決用地問題；

(6)本申請的污水處理設施和人工濕地進行地埋式設計，景觀設計與周邊環境相協調，弱化污水處理印象，重點打造水鄉特色概念，將污水處理站點建設成一處親民、便民的村莊景點；

(7)本申請對糞渣糞皮、污泥和污水進行分類收集處理，處理后的尾水可可補充水源，農業、林業、牧業、漁業回用以及景觀回用，處理后的固體污染物可進行還田利用和能源利用，在高效低碳處理農村生活污水的同時完成資源化再利用，實現良性生態循環；

(8)本申請可因地制宜對不同規模的村莊進行農村生活污水的治理和資源化利用，可有效解決農村生活污水無害化處理問題，同時實現水資源和氮磷等營養元素的循環利用，實現農業生態循環。

（發明人：范志強;楊紅;劉海臣）
