1 引言 (Introduction)

　　四環素類抗生素 (Tetracyclines) 是由放線菌產生的一種廣譜抗生素，廣泛應用于醫藥行業、畜牧業和水產養殖業.四環素類抗生素的生產和使用量目前位居全球抗生素類第二然而，在使用過程中，四環素僅有部分被動物體吸收并發生代謝，其余抗生素仍然以活性形式 (母體或代謝產物) 隨糞便和尿液排出體外，對生態系統和人類的健康造成極大的危害.因此，控制和降低鹽酸四環素在環境中的殘留已經引起了環境科學界乃至公眾的廣泛關注.吸附法是抗生素廢水處理較為經濟、簡便的方法之一.然而，在實際操作過程中，吸附劑的性質、操作條件 (如溫度、pH) 等都會影響吸附效果，且傳統吸附劑材料存在著吸附量低、易團聚、極易產生二次污染、分離困難和循環性差等瓶頸問題.針對上述問題，近年來有研究表明，F(xiàn)enton反應技術與吸附耦合可有效解決吸附劑飽和后的再生難題.該路線可在常溫、常壓下進行，反應條件溫和，再生吸附劑過程可通過調劑H2O2濃度實現調控，吸附位點可實現原位再生.例如,研究了TiO2@酵母炭微球吸附有機染料及其原位再生，再生實驗結果顯示通過光催化再生反應，富集剛果紅和亞甲基藍的TiO2@酵母炭微球得到了很好的原位再生效果研究了Fe3O4@沙棘枝炭吸附去除強力霉素及其非均相Fenton氧化再生，再生實驗通過構造非均相Fenton反應體系，使得表面富集有強力霉素的Fe3O4@沙棘枝炭吸附劑可實現有效再生，重復使用.

　　海藻酸鈉 (Sodium Alginate) 因具有原材料來源廣泛且易于提取、表面具有豐富的化學吸附位點、吸附速率高及不會對環境造成二次污染的特點，成為目前研究中廣泛應用的一種優良的吸附劑.因此，海藻酸鈉不僅能夠處理含有重金屬離子的廢水，其衍生物還在醫藥行業中有所應用.例如, 通過構建類Fenton體系，使得海藻酸鈉/Fe@Fe3O4殼核納米結構高效去除諾氟沙星.近年來多項研究證實，以海藻酸鈉為基體，負載金屬離子，可使得海藻酸鈉的吸附功能和金屬離子的催化功能在微觀尺度上得到耦合.例如,研究了海藻酸鈣包覆納米Ni/Fe顆粒用于同時去除水中銅離子和氯苯.研究了海藻酸錳固定化細胞的乙醇發酵，結果表明, 海藻酸錳比海藻酸鈣耐磷酸鹽能力高、固定化細胞穩定.然而，將海藻酸鈉螯合金屬錳離子作為類Fenton催化劑用于廢水處理的研究還未有報道.

　　基于上述考慮，本研究以海藻酸鈉為基體，螯合金屬錳離子后制備了Mn@海藻酸微球復合吸附劑，并對其進行FE-SEM、FT-IR表征，將其應用在吸附處理鹽酸四環素模擬廢水中.隨后，以表面吸附富集鹽酸四環素的Mn@海藻酸微球為類Fenton體系的催化劑，在加入H2O2后，構建形成類Fenton體系，實現廢水中鹽酸四環素的氧化降解，最終達到吸附劑的再生和循環.研究結果可為含有鹽酸四環素廢水的處理提供理論依據，且研究具有重要的參考價值.

　　2 實驗部分 (Experiment) 2.1 試劑與儀器

　　實驗儀器：TDL-60B-W臺式高速離心機 (湖南星科儀器有限公司); 752N紫外可見分光光度計 (上海精密科學儀器有限公司); 多功能磁力攪拌器 (杭州儀表電機廠); TE124S電子天平 (賽多利斯科學儀器 (北京) 有限公司);pH計 (上海精密儀器廠); Hitachi S-4800冷場發射掃描電鏡; 101-1AB恒溫干燥箱 (天津泰斯特儀器有限公司); DZF-6050真空干燥箱 (上海一恒科學儀器有限公司).

　　實驗試劑：海藻酸鈉 ((C5H7O4COONa)n，CR) 購自天津市東麗區天大化學試劑廠;硫酸錳 (MnSO4，AR) 購自天津永昊精細化工有限公司;乙醇 (C2H5OH，AR) 購自天津市富宇精細化工有限公司;鹽酸四環素購自阿拉丁化學股份有限公司，結構式見圖 1.實驗用水為蒸餾水，所有試劑均為分析純.

　　圖 1 鹽酸四環素結構式

　　2.2 吸附劑的制備

　　準確稱取一定量的海藻酸鈉溶解在蒸餾水溶液中形成2.5% (W/V) 的海藻酸鈉溶液，恒溫磁力攪拌0.5 h，待用.稱取一定量的硫酸錳，加入到上述的海藻酸鈉溶液中，得到硫酸錳/海藻酸鈉混合溶液 (混合體系中硫酸錳的濃度為0.05 mol·L-1)，恒溫磁力攪拌1 h，靜置10 h.反應后的溶液經過離心機分離，把固體沉淀物用蒸餾水和乙醇反復沖洗.沖洗后的沉淀物烘干，制得Mn@海藻酸微球復合吸附劑.

　　2.3 吸附實驗

　　常溫常壓下，pH為6時，在250 mL錐形瓶中加入一定量的Mn@海藻酸和鹽酸四環素溶液，每隔一段時間吸取10 mL樣品進行離心分離，取上清液于波長370 nm處測其吸光度，單位吸附量 (Qe，mg·g-1) 及去除率 (η) 可有下列公式計算得出：

(1) (2)

　　式中，Qe為達到平衡時的平衡吸附量 (mg·g-1);η為相對應的去除率;C0和Ce分別為四環素的初始濃度和吸附平衡時的平衡濃度 (mg·L-1);V為溶液體積 (L);m是加入的吸附劑質量 (g).用同樣的方法探究不同條件下Mn@海藻酸對鹽酸四環素的吸附性能.且待樣品分析完畢，立即倒入反應體系.

　　2.4 Mn@海藻酸微球復合吸附劑的原位再生

　　把50 mg復合吸附劑加入到50 mL的10 mg·L-1鹽酸四環素溶液中，pH為6，室溫攪拌0.5 h, 待吸附平衡后測定溶液的吸光度，計算溶液中鹽酸四環素的去除率.然后用離心機分離Mn@海藻酸和上清液，吸附劑用蒸餾水清洗干凈，烘干后于同體積、同濃度、同pH的鹽酸四環素溶液中，加入1 mL 30%的H2O2，構建類Fenton體系，使吸附在Mn@海藻酸微球上的鹽酸四環素氧化降解，反應2 h之后，再次離心.沉淀物用蒸餾水洗凈之后，來處理50 mL的10 mg·L-1pH為6的鹽酸四環素溶液，測定溶液的吸光度并計算吸附率.按此方法循環3次.

　　3 結果與討論 (Results and discussion) 3.1 Mn@海藻酸微球的形成及結構表征

　　海藻酸鈉吸附金屬M(fèi)n2+的形成見圖 2.海藻酸鈉固體顆粒加入水中之后，在水溶液中發生水解反應，生成小分子的M單元和G單元.G單元中羧基位于碳/碳/氧的三角形的頂上，比M單元具有更大的活性.當溶液中加入Mn2+后，Mn2+與海藻酸鈉G單元經過協同作用相結合，海藻酸鈉分子鏈與鏈之間通過Mn2+的相互作用而形成三維的網絡結構.在這個三維網絡結構中，Mn2+占據了中間的親水空間，同時Mn2+與G單元上的多個O原子之間發生螯合作用，導致鏈與鏈之間結合的更加緊密，協同作用更加強烈，最終形成穩定的三維網絡結構 (Fang et al., 2007).

　　圖 2 海藻酸鈉微球吸附Mn2+形成圖

　　海藻酸鈉微球、Mn@海藻酸微球及其表面選擇區域的FE-SEM和EDS如圖 3所示.圖 3a是海藻酸鈉微球的形貌，該微球為實驗制備的空白平行樣.從圖中可以看出其具有明顯的球形度，分散性好，且破損較少，說明海藻酸鈉微球具有較好的機械強度.海藻酸鈉微球的尺寸分布均勻，直徑范圍為 (40±0.5)~(60±0.5) μm.圖 3b是一個放大了的海藻酸鈉微球，可以清楚的看到樣品保持了海藻酸鈉的球形形態，表面粗糙.圖 3d是Mn@海藻酸微球的FE-SEM照片，可以看出Ma@海藻酸鈉微球大小較均勻, 直徑范圍為 (23±0.5)~(35±0.5) μm, 較海藻酸鈉微球直徑減小了約42%，這是由于錳離子與海藻酸鈉發生螯合作用，海藻酸鈉大分子中間的親水空間被多價金屬離子占據，使得海藻酸鏈間結合得更緊密，協同作用更強.圖 3e是一個典型的Mn@海藻酸微球，樣品保持了海藻酸鈉球形形貌，表面光滑.采用EDS對海藻酸鈉微球 (圖 3c) 和Mn@海藻酸微球 (圖 3f) 的元素成分進行分析，結果表明在Mn@海藻酸微球的EDS能譜中出現了錳的衍射峰，說明錳離子已經成功的負載到海藻酸鈉微球上.

　　圖 3 海藻酸鈉微球 (a, b)、Mn@海藻酸微球 (d, e) 的SEM及EDS (c, f) 分析

　　反應得到的海藻酸鈉微球和Mn@海藻酸微球復合吸附劑的FT-IR結果見圖 4.海藻酸鈉表面具有豐富的羧基 (—COOH) 官能團和羥基 (—OH) 官能團.具體表現在圖 4曲線a和b的FT-IR中，1000~1200 cm-1處為C—O的伸縮吸收峰 (Ryu et al., 2010);1500~2000 cm-1和1200~1500 cm-1處分別為CO和CC振動吸收峰 (Shin et al., 2008).波數范圍在3000~3700 cm-1為羥基或者羧基內的羥基 (O—H) 的伸縮振動吸收峰，而波數范圍在2500~3000 cm-1為C—H伸縮振動吸收峰 (Rakshit et al., 2013).從海藻酸鈉微球和Mn@海藻酸微球復合吸附劑的紅外譜圖對比可以看出，曲線a中O—H的吸收峰較曲線b中的吸收峰向低波數區移動，這是因為羥基上的氧原子與Mn2+之間發生了螯合作用，使得O—H的彎曲振動吸收減弱;C—H面內彎曲振動吸收峰向低波數區移動，這是因為海藻酸鈉大分子鏈之間的螯合作用形成了網狀結構，使得C—H吸收峰較弱.因此，當溶液中加入Mn2+后，海藻酸鈉大分子鏈上的氧原子與Mn2+發生螯合作用，形成了穩定的網狀結構，即“蛋盒”結構.

　　圖 4 Mn@海藻酸鈉微球 (a)、海藻酸微球 (b) 的FT-IR分析

　　3.2 吸附時間及初始濃度的影響

　　圖 5為0.1 g Mn@海藻酸微球處理50 mL初始濃度分別為5、8、11、14、17 mg·L-1鹽酸四環素廢水的吸附曲線.

　　圖 5 初始濃度和時間對Mn@海藻酸微球吸附鹽酸四環素效果的影響

　　從圖中可以看出，系統在2.5 h之后達到平衡狀態，吸附劑對鹽酸四環素的吸附量隨著鹽酸四環素濃度的增加 (從5 mg·L-1增加到17 mg·L-1) 而增大 (從3.575 mg·g-1增加到10.404 mg·g-1).這是因為當鹽酸四環素濃度增加時，溶液與吸附劑之間的作用力逐漸增強，鹽酸四環素小分子與吸附劑表面的有效碰撞次數增多 (Chen et al. , 2013).吸附過程分為2個吸附階段，即前期的快速吸附階段和后期的緩慢吸附階段.在吸附開始的50 min內，Mn@海藻酸微球?qū)�鹽酸四環素分子的吸附速率較快，吸附量增大顯著.50 min后，隨著時間的延長，吸附劑和鹽酸四環素分子之間的相互排斥且位阻效應逐漸增強，吸附劑表面剩余的空位點很難被占據，使得吸附趨勢變緩，最終2.5 h后逐漸達到吸附平衡狀態 (Ma et al., 2012).

　　3.3 pH的影響

　　向一系列錐形瓶中加入50 mg的Mn@海藻酸微球復合吸附劑，來處理50 mL濃度為8 mg·L-1的鹽酸四環素溶液，分別調節pH值分別為2、3、4、5和6(因為鹽酸四環素溶液在堿性溶液中顏色加深，因此本文不討論其在堿性條件下的吸附性能)，每隔一段時間吸取10 mL溶液進行離心分離，測其吸光度.溶液pH與平衡吸附量Qe及去除率η的關系如圖 6所示.

　　圖 6 pH對Mn@海藻酸微球吸附鹽酸四環素效果的影響

　　從圖中可以看出，Mn@海藻酸微球復合吸附劑對鹽酸四環素的吸附受pH影響較大，平衡吸附量和去除率均隨著pH值的增大而增大，當酸性較強時不利于吸附反應的進行.隨著pH值的增大，吸附劑對鹽酸四環素的平衡吸附量從0.938 mg·g-1(pH=2) 增加到6.178 mg·g-1(pH=6)，去除率從9.38% (pH=2) 增大至61.78% (pH=6).這是因為吸附劑表面電性、鹽酸四環素電離程度和離子存在形式受pH影響較大 (Chang et al., 2012).酸性較強時，鹽酸四環素以陽離子TCH3+的形式存在，Mn@海藻酸微球吸附劑上的氧基官能團也帶正電荷，因此，吸附劑和鹽酸四環素之間主要以靜電斥力為主，使得吸附反應較弱 (鄒星等, 2011).然而，隨著酸性的減弱，鹽酸四環素以兩性離子形式存在溶液中，吸附劑與鹽酸四環素分子之間的靜電斥力逐漸減弱，吸附作用逐漸增強 (Wang et al., 2010).由圖 6可知，強酸不利于Mn@海藻酸微球吸附鹽酸四環素.

　　3.4 吸附動力學

　　在同溫同壓下，通過改變鹽酸四環素溶液的初始濃度，按照相同的實驗操作步驟，測定溶液平衡濃度和平衡吸附量，并用Origin軟件擬合吸附等溫曲線.再利用準一級 (式 (3))、準二級 (式 (4)) 動力學方程及顆粒內擴散模型對Mn@海藻酸微球復合吸附劑吸附鹽酸四環素的機理進行分析.

(3) (4)

　　式中，k1和k2分別為準一級動力學 (min-1) 和準二級動力學 (g·mg-1·min-1) 的速率常數，Qt為任意t時刻的吸附量 (mg·g-1).速率常數k1可由ln (Qe-Qt) 對t作圖的斜率求得，k2可由t/Qt對t作圖的截距求得 (圖 7).從圖 7可以看出，在不同濃度的鹽酸四環素溶液中，準二級動力學明顯優于準一級動力學擬合出的線性關系.

　　圖 7 鹽酸四環素在Mn@海藻酸微球上的吸附動力學 (a.準一級動力學; b.準二級動力學)

　　通過實驗所得的吸附動力學平衡吸附量及相關參數如表 1所示.Qcal和Qexp分別代表平衡吸附量的理論值與實際值.

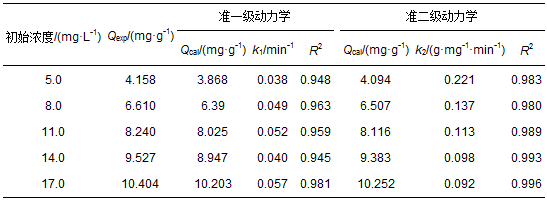

  　表 1 不同初始濃度下鹽酸四環素的吸附動力學參數

　　由表 1可知，準二級動力學模型的可決系數明顯高于準一級動力學模擬的可決系數.準二級動力學模型的可決系數均在0.98以上，最大值為0.996, 準一級動力學模型的系數范圍在0.945~0.981之間.且準二級動力學模型計算出的吸附量與理論值更為接近.因此，Mn@海藻酸微球復合吸附劑對鹽酸四環素的吸附過程更加復合準二級動力學模型，擬合效果較好.

　　本文在準二級動力學模型擬合的基礎上，進一步探討了利用顆粒內擴散模型來擬合Mn@海藻酸微球?qū)�鹽酸四環素的吸附速率.顆粒內擴散方程表示為：

(5)

　　式中，kid為顆粒內擴散的速率常數 (mg·g-1·min-1/2)，常數C表示為與邊界層厚度有關的常數，通常，C值越大，表示邊界層效應越大.kid和C可通過Qt對t0.5作圖的斜率和截距求得.

　　圖 8為不同濃度的鹽酸四環素在Mn@海藻酸微球上的顆粒內擴散擬合.從圖 8可以看出，顆粒內擴散擬合出的直線均未通過坐標原點，說明吸附速率不是僅由顆粒內擴散控制的，邊界層擴散作用對吸附速率也有一定的影響.從擬合曲線可以看出，整個吸附過程可分為2個線性階段.第1階段為吸附初始階段，吸附過程主要為表面吸附和邊界層擴散，吸附速率較快.隨著吸附反應的進行，第2階段為顆粒內的擴散.隨著溶液中剩余鹽酸四環素濃度的降低，吸附劑表面空位點較少，而已經吸附在吸附劑表面上的鹽酸四環素分子向Mn@海藻酸微球的內部擴散，吸附速率較慢，吸附反應逐漸達到平衡狀態.

　　圖 8 不同濃度的鹽酸四環素在Mn@海藻酸微球上的顆粒內擴散擬合

　　表 2為顆粒內擴散擬合結果.數據顯示，第1階段擴散速率常數kid1值均高于第2階段速率擴散常數kid2值.說明隨著吸附反應時間的延長，Mn@海藻酸微球吸附劑表面孔道被大量的鹽酸四環素分子占據，吸附劑的吸附速率降低.同時，常數C隨著濃度的增大而增大.說明隨著鹽酸四環素溶液濃度的增加，邊界層吸附的厚度逐漸增大，邊界層效應的影響也隨之增大.

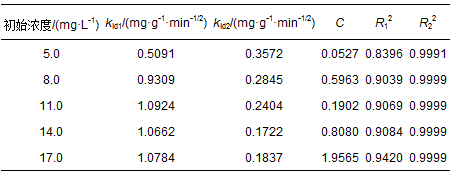

　　表 2 不同初始濃度顆粒內擴散模型擬合結果

　　3.5 吸附等溫線

　　在相同的溫度和壓力下，改變?nèi)芤褐宣}酸四環素的初始濃度，測定溶液的平衡濃度和平衡吸附量，并對吸附等溫曲線進行擬合.Langmuir (式 (6)) 和Freundlich (式 (7)) 吸附等溫方程成為近年來被廣泛使用的吸附模型來探索吸附機理.本文按照Langmuir和Freundlich吸附等溫方程對Mn@海藻酸微球吸附鹽酸四環素的數據進行非線性擬合.

(6) (7)

　　式中，Qmax為吸附劑的單層飽和吸附量 (mg·g-1)，b為Langmuir常數 (L·mg-1)，表示吸附親和力, Kf表示吸附能力平衡常數，n代表不均勻系數.Freundlich吸附等溫方程是一個經驗公式，其n值越大，吸附性能越好.一般認為1/n在0.1~0.5之間，容易吸附;1/n大于2時吸附較難進行.圖 9為常溫下Mn@海藻酸微球吸附劑吸附鹽酸四環素的吸附等溫線.

　　圖 9 常溫下鹽酸四環素的吸附等溫線

　　由圖 9和表 3可知，Langmuir吸附等溫模型的可決系數為0.978，較Freundlich吸附等溫模型 (可決系數為0.922) 能更好的說明Mn@海藻酸微球吸附劑吸附鹽酸四環素的吸附過程，擬合更為合理.同時，F(xiàn)reundlich模型擬合出的常數1/n小于0.5，吸附易于發生，表明鹽酸四環素易被Mn@海藻酸微球吸附.為了驗證吸附過程是否滿足優惠吸附，引入無量綱分離因子RL，表達式見式 (8).

(8)

 　　表 3 等溫吸附擬合結果

　式中，RL為分離系數，表示吸附過程的性質，0 < RL < 1，表示吸附過程為優惠吸附;RL > 1則表示吸附過程不是優惠吸附;RL=1，吸附過程能夠可逆進行;RL=0，則為不可逆吸附.通過對實驗所得數據計算，RL為0.161，說明Mn@海藻酸微球?qū)�鹽酸四環素的吸附為優惠吸附.

　　3.6 吸附熱力學

　　為了考察溫度對吸附過程的影響，向錐形瓶中加入制得的Mn@海藻酸微球0.1 g，處理濃度8 mg·L-1的鹽酸四環素廢水50 mL.在T=293.15、298.15、303.15、308.15、313.15、318.15 K下進行進行吸附試驗.吸附過程中的熱力學參數如吉布斯自由能變 (ΔG)、焓變 (ΔH) 和熵變 (ΔS) 可通過如下方程得到：

(9) (10) (11)

　　式中，Kd是擴散系數，ΔH0是焓變 (kJ·mol-1)，ΔS0是熵變 (J·mol-1·K-1), ΔG0為吉普斯自由能 (kJ·mol-1)，T是開爾文溫度 (K)，R是理想氣體常數 (8.314 J·mol-1·K-1).lnKd對1/T作圖，可分別由斜率和截距求得ΔH0和ΔS0.ΔG0由式 (11) 求得.所得結果見表 4.由表中結果可知，ΔG0為負值，在-20到0 kJ·mol-1之間，吸附主要通過物理作用進行，作用力以范德華力為主 (Guan et al., 2011)，吸附的發生主要為自發反應.同時，隨著溫度的升高，ΔG0的絕對值也隨之增大，表明吸附過程受溫度的影響顯著.ΔH0小于40 kJ·mol-1，物理吸附占主導.說明該吸附過程為吸熱反應 (Li et al., 2010).Mn@海藻酸微球吸附鹽酸四環素的ΔH0為37.5 kJ·mol-1，表明鹽酸四環素與Mn@海藻酸微球的吸附機理為物理吸附 (Saha et al., 2010).ΔS0為正值說明吸附過程不可逆，且隨著吸附的進行，Mn@海藻酸微球表面吸附了大量的鹽酸四環素分子，鹽酸四環素周圍的水分子逐漸減少，自由水分子增多，固液界面混亂度增加.

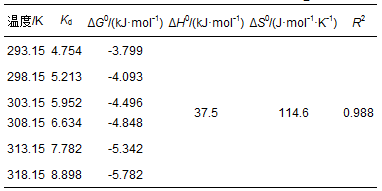

　　表 4 Mn@海藻酸微球吸附鹽酸四環素的熱力學參數 　　

　　3.7 吸附劑的原位再生

　　Fe和Mn等3 d軌道過渡金屬具有相似的化學性質，F(xiàn)e2+和H2O2反應產生羥基自由基的反應于1894年被稱為Fenton反應.其他過渡金屬如Mn等也已被證實可以參與類Fenton反應 (Kasprzak, 2002;Liochev, 1999).許多文獻報道，在Mn和帕金森氏癥相互關系的研究下，Mn可表現出促氧化損傷活性 (Yamada et al., 1986; Gerlach et al., 1994).本文采用H2O2-Mn2+協同作用構建類Fenton體系再生方法，實驗結果如圖 10所示.從圖 10可以看出，Mn@海藻酸微球復合吸附劑吸附鹽酸四環素的初始吸附率為83.2%，吸附率隨著循環次數的增加而降低.第3次循環結束時，未經再生的Mn@海藻酸微球復合吸附劑對溶液中鹽酸四環素的吸附率下降至23%.這是因為隨著吸附循環次數越多，吸附劑表面的活性位點逐漸被鹽酸四環素分子占據，使得吸附劑的吸附能力逐漸減弱 (Kyzas, 2012).加入H2O2后，體系中H2O2和Mn@海藻酸微球構成類Fenton體系，經協同作用再生的吸附劑對鹽酸四環素溶液的吸附率在循環3次后能達到59%，比未再生的Mn@海藻酸微球的吸附率高36%.這是由于Mn2+與H2O2構成類Fenton體系，Mn2+為反應體系提供了催化劑，加速了H2O2的分解.

　　圖 10 Mn @海藻酸微球吸附劑再生實驗

　　Mn2+與H2O2的反應主要包括3個階段 (方茹等, 2007; 于懷東等, 2005;Yim et al., 1990).第1階段為二價錳離子在H2O2的作用下生成三價錳離子和羥基自由基，見反應式 (12).此時，Mn2+周圍富集的鹽酸四環素分子與羥基自由基不斷反應，生成CO2和H2O及一些礦物酸.第2階段為海藻酸鈉表面富集的鹽酸四環素分子不斷向Mn2+周圍移動，促進反應的進行.隨著反應的進行，H2O2與羥基自由基反應生成的超氧陰離子O2·-.第3階段為三價錳離子在超氧陰離子的作用下還原成二價錳離子，促使體系繼續反應，且整個體系反應時間較長，并有持續的·OH產生，見反應式 (13)、(14).

(12) (13) (14)

　　另外，H2O2本身是一種強氧化劑，一方面其可作為電子受體俘獲電子而產生羥基自由基;另一方面，H2O2本身可吸收電子產生羥基自由基 (·OH)，反應體系中·OH的濃度增加，促進反應的進行.羥基自由基可氧化幾乎所有的有機物，并在1O2的作用下生成CO2和H2O，反應式如下：

(15) (16) (17) (18) (19) (20)

　　體系中具有強氧化性的氧基基團與有機物發生的氧化反應是整個鹽酸四環素降解的重要的步驟，海藻酸鈉的吸附性能有效地為H2O2-Mn2+類Fenton作用提供較高的底物濃度，提高再生反應速率，促進有機物的降解.催化劑的再生過程依據反應動力學可分為吸附、遷移和降解3個過程，該反應過程遠高于海藻酸鈉直接吸附并降解的過程，因此，Mn@海藻酸復合催化劑在Mn2+和H2O2的協同作用下，提高了對污染物的去除率，同時實現有機物的降解和吸附劑的再生的目的，且再生效果良好.

　　4 結論 (Conclusions)

　　1) 以海藻酸鈉為基體，通過加入Mn2+制備了Mn@海藻酸微球復合吸附劑.復合吸附劑保持了海藻酸鈉的球體形貌, 表面光滑, 顆粒分布均勻，粒徑約為 (23±0.5)~(35±0.5) μm，分散度好.

　　2) 以鹽酸四環素廢水為處理對象，探討了初始濃度、pH、吸附時間對吸附去除性能的影響.結果發現，強酸不利于吸附，吸附量隨著鹽酸四環素初始濃度的增大而增加.吸附初始階段為吸附速率較快的外表面吸附，吸附第2階段為吸附速率較慢的顆粒內擴散吸附.體系在2.5 h后逐漸接近吸附平衡狀態.同時，通過對準一級、準二級吸附動力學模擬，表明吸附劑的吸附過程更符合準二級動力學方程.吸附過程可用Langmuir型等溫模型擬合，0 < RL < 1說明該吸附過程易于進行.通過熱力學模擬，表明吸附劑吸附鹽酸四環素的過程是自發進行的，主要為物理吸附.具體參見污水寶商城資料或http://www.bnynw.com更多相關技術文檔。

　　3) 通過H2O2構建的類Fenton氧化體系的原位再生實驗表明，Mn2+和H2O2的加入能使溶液中產生強氧化性的羥基自由基，能氧化廢水中的鹽酸四環素，顯著提高降解效率，使表面富集有鹽酸四環素的Mn@海藻酸微球吸附劑可實現有效再生，重復使用.
