公布日:2024.01.26
申請日:2023.10.30
分類號:C02F7/00(2006.01)I;C02F3/02(2023.01)I
摘要
本發明公開了一種用于污水處理的高效率曝氣裝置,涉及污水曝氣裝置技術領域,引氣組件設置在導流組件的底部,通氣組件設置在導流組件和引氣組件的內部,導流組件和通氣組件均套設在曝氣筒件的外表面,曝氣筒件的內部設置有若干個呈環形陣列的擾流組件,隔氣組件位于曝氣筒件與引氣組件的內部。本發明通過設置的曝氣筒件、導流組件和引氣組件,氣流通過錐斗噴出,形成負壓旋流時,會將錐斗底部的污水吸卷進曝氣筒件內部,從而使污水與氣泡更好地混合和接觸,這樣能夠增加氣泡破裂的機會,提高氣泡與污水的反應速度,從而增強曝氣效果。

權利要求書

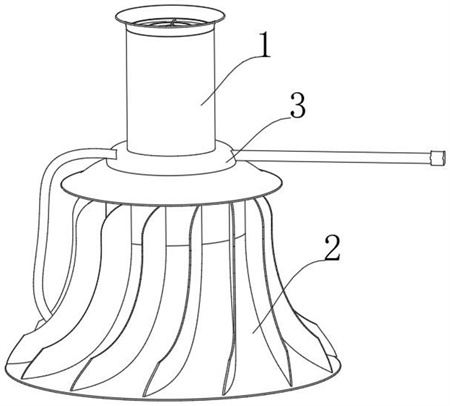

1.一種用于污水處理的高效率曝氣裝置,其特征在于,包括:曝氣筒件(1),包括罩筒(11),所述罩筒(11)的頂部設置有頂環(13),所述罩筒(11)的內部設置有若干個安裝框(14),若干個所述安裝框(14)內部均設置有螺旋片(15),螺旋片(15)用于引導水流;導流組件(2),包括錐罩(22),所述錐罩(22)的外表面設置有若干個呈環形陣列分布的引流片(21),引流片(21)用于引導水流形成渦流;通氣組件(3),包括安裝氣環(31),所述安裝氣環(31)的外表面設置有若干個連通管(33),若干個所述連通管(33)的另一端共同連接有頂盤氣環(34),頂盤氣環(34)用于噴射氣流;擾流組件(4),包括鏤空筒(42),所述鏤空筒(42)的一端連接有喇叭筒(41),喇叭筒(41)用于攪動罩筒(11)內的污水;隔氣組件(5),包括支撐桿(56),所述支撐桿(56)的外表面設置有軸筒(59),所述軸筒(59)的外表面設置有鏤空片(53),鏤空片(53)用于分割污水中的氣泡;引氣組件(6),包括底流斗(61),所述底流斗(61)的內部開設有弧槽,底流斗(61)用于配合錐罩(22)引導污水流向;所述引氣組件(6)設置在導流組件(2)的底部,所述通氣組件(3)設置在導流組件(2)和引氣組件(6)的內部,所述導流組件(2)和通氣組件(3)均套設在曝氣筒件(1)的外表面,所述曝氣筒件(1)的內部設置有若干個呈環形陣列的擾流組件(4),所述隔氣組件(5)位于曝氣筒件(1)與引氣組件(6)的內部。
2.根據權利要求1所述的用于污水處理的高效率曝氣裝置,其特征在于:所述錐罩(22)的頂部設置有半弧圓管(24),所述半弧圓管(24)的外表面設置有過濾環網(23),過濾環網(23)用于阻隔大型雜質進入到錐罩(22)內,所述過濾環網(23)的頂部連接有弧環片(20);所述錐罩(22)的內壁設置有若干個呈環形陣列分布的內旋片(26),所述半弧圓管(24)的內部設置有導氣殼(25)。
3.根據權利要求1所述的用于污水處理的高效率曝氣裝置,其特征在于:所述底流斗(61)安裝在錐罩(22)的內壁底部,所述底流斗(61)的內部開設有氣腔(62),所述底流斗(61)的外表面底部設置有安裝環(63),所述安裝環(63)的外表面套設有錐斗(64);所述錐斗(64)與底流斗(61)之間形成導氣空腔。
4.根據權利要求1所述的用于污水處理的高效率曝氣裝置,其特征在于:所述罩筒(11)的內部設置有若干個呈環形陣列分布的安裝柱(16),所述頂環(13)的截面呈半圓弧形狀,所述罩筒(11)的外表面底部設置有若干個呈環形陣列分布的旋片(12);所述旋片(12)位于引流片(21)的內部,且旋片(12)與內旋片(26)位置相互交錯。
5.根據權利要求1所述的用于污水處理的高效率曝氣裝置,其特征在于:所述安裝氣環(31)的外表面連接有導氣管(32)和支氣管(35),所述支氣管(35)的另一端連接有底氣環(36);所述頂盤氣環(34)安裝在導氣殼(25)的內部,所述底氣環(36)設置在氣腔(62)的內部,所述安裝氣環(31)套設在罩筒(11)的外表面,所述安裝氣環(31)安裝在弧環片(20)的外表面,所述安裝氣環(31)用于限定罩筒(11)的安裝位置。
6.根據權利要求1所述的用于污水處理的高效率曝氣裝置,其特征在于:所述鏤空片(53)的頂部設置有若干個呈環形陣列分布的氣泡割片(58),所述鏤空片(53)的底部設置有若干個呈環形陣列分布的旋流片(57),旋流片(57)用于借助水流推動鏤空片(53)轉動;所述支撐桿(56)的頂部設置有鏤空盤(51),所述鏤空盤(51)設置在罩筒(11)的內部,所述支撐桿(56)的底部連接有環框(52),所述環框(52)安裝在底流斗(61)的內部;所述鏤空盤(51)的頂部設置有隔氣環盤(54),所述隔氣環盤(54)安裝在罩筒(11)的內部,隔氣環盤(54)用于切割污水中的氣泡使污水分流。
7.根據權利要求1所述的用于污水處理的高效率曝氣裝置,其特征在于:所述鏤空筒(42)的外表面設置有若干個呈環形陣列分布的螺旋葉(43),所述喇叭筒(41)的內壁設置有若干個呈環形陣列分布的導流旋片(44);所述鏤空筒(42)轉動安裝在安裝柱(16)的外表面,所述喇叭筒(41)和鏤空筒(42)與螺旋片(15)的安裝位置相交錯。
發明內容
本申請的目的在于提供一種用于污水處理的高效率曝氣裝置,可有效解決上述背景技術中提出的問題。
為實現上述目的,本申請提供如下技術方案:一種用于污水處理的高效率曝氣裝置,包括:
曝氣筒件,包括罩筒,罩筒的頂部設置有頂環,罩筒的內部設置有若干個安裝框,若干個安裝框內部均設置有螺旋片,螺旋片用于引導水流;
導流組件,包括錐罩,錐罩的外表面設置有若干個呈環形陣列分布的引流片,引流片用于引導水流形成渦流;
通氣組件,包括安裝氣環,安裝氣環的外表面設置有若干個連通管,若干個連通管的另一端共同連接有頂盤氣環,頂盤氣環用于噴射氣流;
擾流組件,包括鏤空筒,鏤空筒的一端連接有喇叭筒,喇叭筒用于攪動罩筒內的污水;
隔氣組件,包括支撐桿,支撐桿的外表面設置有軸筒,軸筒的外表面設置有鏤空片,鏤空片用于分割污水中的氣泡;
引氣組件,包括底流斗,底流斗的內部開設有弧槽,底流斗用于配合錐罩引導污水流向;
引氣組件設置在導流組件的底部,通氣組件設置在導流組件和引氣組件的內部,導流組件和通氣組件均套設在曝氣筒件的外表面,曝氣筒件的內部設置有若干個呈環形陣列的擾流組件,隔氣組件位于曝氣筒件與引氣組件的內部。
優選的,錐罩的頂部設置有半弧圓管,半弧圓管的外表面設置有過濾環網,過濾環網用于阻隔大型雜質進入到錐罩內,過濾環網的頂部連接有弧環片;
錐罩的內壁設置有若干個呈環形陣列分布的內旋片,半弧圓管的內部設置有導氣殼。
優選的,底流斗安裝在錐罩的內壁底部,底流斗的內部開設有氣腔,底流斗的外表面底部設置有安裝環,安裝環的外表面套設有錐斗;
錐斗與底流斗之間形成導氣空腔。
優選的,罩筒的內部設置有若干個呈環形陣列分布的安裝柱,頂環的截面呈半圓弧形狀,罩筒的外表面底部設置有若干個呈環形陣列分布的旋片;
旋片位于引流片的內部,且旋片與內旋片位置相互交錯。
優選的,安裝氣環的外表面連接有導氣管和支氣管,支氣管的另一端連接有底氣環;
頂盤氣環安裝在導氣殼的內部,底氣環設置在氣腔的內部,安裝氣環套設在罩筒的外表面,安裝氣環安裝在弧環片的外表面,安裝氣環用于限定罩筒的安裝位置。
優選的,鏤空片的頂部設置有若干個呈環形陣列分布的氣泡割片,鏤空片的底部設置有若干個呈環形陣列分布的旋流片,旋流片用于借助水流推動鏤空片轉動;
支撐桿的頂部設置有鏤空盤,鏤空盤設置在罩筒的內部,支撐桿的底部連接有環框,環框安裝在底流斗的內部;
鏤空盤的頂部設置有隔氣環盤,隔氣環盤安裝在罩筒的內部,隔氣環盤用于切割污水中的氣泡使污水分流。
優選的,鏤空筒的外表面設置有若干個呈環形陣列分布的螺旋葉,喇叭筒的內壁設置有若干個呈環形陣列分布的導流旋片;
鏤空筒轉動安裝在安裝柱的外表面,喇叭筒和鏤空筒與螺旋片的安裝位置相交錯。
綜上,本發明的技術效果和優點:
1、本發明通過設置的曝氣筒件、導流組件和引氣組件,氣流通過錐斗噴出,形成負壓旋流時,會將錐斗底部的污水吸卷進曝氣筒件內部,從而使污水與氣泡更好地混合和接觸,這樣能夠增加氣泡破裂的機會,提高氣泡與污水的反應速度,從而增強曝氣效果;
并且錐斗形成負壓旋流增加氣液接觸面積,負壓旋流的形成會使污水在曝氣筒件內部形成渦流,使污水與曝氣筒件的內壁貼合流動,可以增加氣液界面的面積,提高氣泡和污水的接觸效率,進一步增強曝氣效果;
而且還能改善廢水的分布均勻性,通過引導氣流噴向曝氣筒件的中心處,使氣泡在曝氣筒件內部能夠更加均勻地分布,可以避免氣泡過多聚集在某一區域,減少污水中的死區,提高整個曝氣筒件的利用率;
通過設置錐斗形成負壓旋流引導底部污水進入曝氣筒件,可以增加氣泡與污水的混合程度,提高氣液接觸效果,并改善廢水的分布均勻性,從而提高污水處理的效果。
2、本發明中設置的隔氣組件,污水在經過鏤空片時,水中的大氣泡會被分割成較小的氣泡,這樣可以增加氣液接觸面積,使氣泡更好地與污水接觸,提高氣泡的利用效率,隨著鏤空片的轉動,氣泡割片會對小氣泡進行快速的攪動,氣泡割片的高速轉動會迅速破壞小氣泡的表面膜,使氣泡更好地與污水混合,旋流片、鏤空片和氣泡割片的轉動會形成渦流和攪拌效應,從而增加了氣液界面的面積;
通過旋流片、鏤空片和氣泡割片的轉動和攪動,可以將氣泡更好地懸浮在污水中,防止氣泡聚集和堆積,可以確保氣泡均勻分布,提高曝氣效果和氣泡的利用率。
3、本發明中設置的擾流組件,當鏤空筒轉動時,會在安裝柱的外表面形成旋渦流動,渦流效應可以使污水中的氣泡充分混合,增加氣泡破裂的機會,提高氣液界面的面積,從而促進氧氣的溶解和氣體的傳質效果;
而導流旋片的轉動會引導污水流向鏤空筒并從喇叭筒排出,可以提供污水流動的導向,使污水在罩筒內均勻流動,并增加污水與裝置內其他部分的接觸,有助于增強氣泡與污水的混合和曝氣效果;
通過螺旋片、鏤空筒、喇叭筒和導流旋片的轉動,可以攪動污水流動、增加渦流效應和提供流動導向,從而提高污水處理的效果,增強氣泡與污水的接觸效率,促進氣體的傳質和氧化作用。
(發明人:沈清江;劉玉斌;王子鵬;劉越;唐順雷)
