公布日：2024.01.30
申請日：2023.12.27
分類號：C02F1/52(2023.01)I;C02F1/56(2023.01)I;C02F1/00(2023.01)I;C02F103/34(2006.01)N
摘要
本發明涉及一種水泥生產污水處理裝置，包括集水箱，沿集水箱兩側設有收集箱，集水箱上開設有過料槽，過料槽內設有過濾機構；收集機構裝配在收集箱內，擠壓分離機構連接在所述收集機構上，本發明可以通過過濾機構對混合在污水中的雜質進行過濾打撈，并且從集水箱的底部從下往上對無水中絮凝抱團的雜質進行過濾分離，保證經過過濾排出的水流的能夠符合污水排放或者二次利用的標準，并且作業中通過擠壓分離機構對打撈出的雜質進行固液分離，分離出的固體垃圾直接排出，而分離后的污水進行循環凈化，提高污水處理的標準。
權利要求書

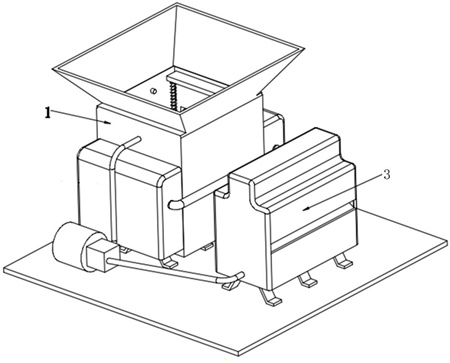

1.一種水泥生產污水處理裝置，其特征在于，包括：集水箱（1），沿集水箱（1）長度方向的兩側設有用于收集污水經過反應后產生絮狀物的收集箱（221），集水箱（1）上開設有與收集箱（221）配合的過料槽，過料槽內設有能夠從集水箱（1）底部過濾打撈并且將絮狀物送入到收集箱（221）內的過濾機構（2）；收集機構，其裝配在收集箱（221）內能夠對過濾機構（2）進行清潔并且當絮狀物落入到收集箱（221）內能夠沿收集箱（221）長度向一端推送絮狀物使絮狀物集中；擠壓分離機構（3），其連接在所述收集機構上用于抽取絮狀物進行擠壓使固液分離并且能夠將分離的污水送入到集水箱（1）內循環凈化；所述過濾機構（2）包括對稱設置在所述集水箱（1）兩側的安裝架（211），所述安裝架（211）上通過軸承設置有導向輥（212），所述過料槽內設置有輔助輥（213），所述集水箱（1）的內壁上對稱設置有調節彈簧桿（214），所述調節彈簧桿（214）的下端設置有調節架（215），所述調節架（215）上通過軸承設置有調節輥（216），所述集水箱（1）上安裝有纏繞架（217），所述纏繞架（217）的內壁之間通過軸承設置有纏繞輥（218），所述纏繞架（217）上通過電機座安裝有纏繞電機，所述纏繞電機的輸出軸上通過聯軸器與所述纏繞輥（218）相連，所述纏繞輥（218）、導向輥（212）、輔助輥（213）以及調節輥（216）之間通過過濾帶（219）相連；所述擠壓分離機構（3）包括裝配在所述集水箱（1）外壁上的抽污泵（23），所述抽污泵（23）的進口通過三通管（24）與收集機構相連，所述抽污泵（23）的出口通過輸料管（25）與分離殼體（31）相連，所述分離殼體（31）上設置有擠壓腔體，所述擠壓腔體內設置有從動擠壓支鏈（32），所述分離殼體（31）的上端內壁處設置有主動擠壓支鏈（33），所述分離殼體（31）內設置有推送支鏈（34），分離殼體上連接有排污管，排污管與水泵的進口相連，水泵的出口連接有輸水管，輸水管連接到集水箱（1）內部；所述收集機構包括連接在所述收集箱（221）上的集料框（261），所述集料框（261）與三通管（24）相連，所述收集箱（221）的內壁上開設有安裝槽，所述安裝槽內通過軸承對稱設置有旋轉輪（262），所述收集箱（221）的外壁上安裝有驅動電機（263），所述驅動電機（263）的輸出軸通過聯軸器與所述旋轉輪（262）相連，兩個旋轉輪（262）之間通過鏈條（264）相連，所述鏈條（264）上設置有移動推板（265）；包括裝配在兩個調節架（215）之間的攪拌支架（4），所述集水箱（1）的內壁上垂直設置有對攪拌支架（4）進行導引及限位的導向滑塊（5），攪拌支架（4）上設置有攪拌電機（6），攪拌電機（6）的輸出軸上連接有螺旋攪拌扇葉（7）。
2.根據權利要求1所述的一種水泥生產污水處理裝置，其特征在于，所述收集機構還包括設置在所述收集箱（221）內壁上的輔助刮板（222），輔助刮板（222）貼合在過濾帶（219）上用于刮除過濾帶（219）上附著的絮狀物，所述收集箱（221）的內壁上設置有氣孔板（223），所述氣孔板（223）貼合在過濾帶（219）上，所述氣孔板（223）上連接有氣管（224），所述氣管（224）與氣泵相連，所述氣泵固定在所述收集箱（221）上，氣泵作業中產生的氣流通過氣孔板（223）清理掉堵塞過濾帶（219）的絮狀物。
3.根據權利要求1所述的一種水泥生產污水處理裝置，其特征在于，所述從動擠壓支鏈（32）包括設置在所述擠壓腔體內壁上的支撐彈簧桿（321），所述支撐彈簧桿（321）上設置有擠壓濾板（322），所述擠壓濾板（322）上均勻開設有過濾孔。
4.根據權利要求3所述的一種水泥生產污水處理裝置，其特征在于，所述主動擠壓支鏈（33）包括安裝在所述分離殼體（31）上的擠壓氣缸（331），所述擠壓氣缸（331）上安裝有擠壓板（332），擠壓板（332）上開設有擠壓槽，所述擠壓板（332）的兩端對稱安裝有緩沖彈簧桿（333），所述緩沖彈簧桿（333）上安裝有抵靠壓板（334），所述抵靠壓板（334）滑動設置在所述擠壓槽內，抵靠壓板（334）用于向下按壓擠壓濾板（322），使擠壓濾板（322）位于輸料管（25）的下方。
5.根據權利要求4所述的一種水泥生產污水處理裝置，其特征在于，所述推送支鏈（34）包括安裝在所述分離殼體（31）上的推送氣缸（341），所述推送氣缸（341）上安裝有刮除架（342），所述刮除架（342）上開設有升降槽，所述刮除架（342）的內部安裝有升降彈簧桿（343），所述升降彈簧桿（343）上安裝有氣流板（344），所述氣流板（344）上均勻設置有吹氣管（346），所述吹氣管（346）為柔性橡膠材質，所述刮除架（342）上通過電機座安裝有控制電機，所述控制電機上安裝有凸輪（345），所述凸輪（345）貼靠在所述氣流板（344）的上端面。
發明內容
本發明的目的是提供一種水泥生產污水處理裝置，可以解決上述現有技術中的不足之處。
為了實現上述的目的，本發明提供一種水泥生產污水處理裝置，包括集水箱，沿集水箱長度方向的兩側設有用于收集污水經過反應后產生絮狀物的收集箱，集水箱上開設有與收集箱配合的過料槽，過料槽內設有能夠從集水箱底部過濾打撈并且將絮狀物送入到收集箱內的過濾機構；收集機構裝配在收集箱內能夠對過濾機構進行清潔并且當絮狀物落入到收集箱內能夠沿收集箱長度向一端推送絮狀物使絮狀物集中；擠壓分離機構連接在所述收集箱上用于抽取絮狀物進行擠壓使固液分離并且能夠將分離的污水送入到集水箱內循環凈化。
優選的，所述過濾機構包括對稱設置在所述集水箱兩側的安裝架，所述安裝架上通過軸承設置有導向輥，所述過料槽內設置有輔助輥，所述集水箱的內壁上對稱設置有調節彈簧桿，所述調節彈簧桿的下端設置有調節架，所述調節架上通過軸承設置有調節輥，所述集水箱上安裝有纏繞架，所述纏繞架的內壁之間通過軸承設置有纏繞輥，所述纏繞架上通過電機座安裝有纏繞電機，所述纏繞電機的輸出軸上通過聯軸器與所述纏繞輥相連，所述纏繞輥、導向輥、輔助輥以及調節輥之間通過過濾帶相連。
優選的，所述擠壓分離機構包括裝配在所述集水箱外壁上的抽污泵，所述抽污泵的進口通過三通管與收集機構相連，所述抽污泵的出口通過輸料管與分離殼體相連，所述分離殼體上設置有擠壓腔體，所述擠壓腔體內設置有從動擠壓支鏈，所述分離殼體的上端內壁處設置有主動擠壓支鏈，所述分離殼體內設置有推送支鏈，分離殼體上連接有排污管，排污管與水泵的進口相連，水泵的出口連接有輸水管，輸水管連接到集水箱內部。
優選的，所述收集機構包括連接在所述收集箱上的集料框，所述集料框與三通管相連，所述收集箱的內壁上開設有安裝槽，所述安裝槽內通過軸承對稱設置有旋轉輪，所述收集箱的外壁上安裝有驅動電機，所述驅動電機的輸出軸通過聯軸器與所述旋轉輪相連，兩個旋轉輪之間通過鏈條相連，所述鏈條上設置有移動推板。
優選的，所述收集機構還包括設置在所述收集箱內壁上的輔助刮板，輔助刮板貼合在過濾帶上用于刮除過濾帶上附著的絮狀物，所述收集箱的內壁上設置有氣孔板，所述氣孔板貼合在過濾帶上，所述氣孔板上連接有氣管，所述氣管與氣泵相連，所述氣泵固定在所述收集箱上，氣泵作業中產生的氣流通過氣孔板清理掉堵塞過濾帶的絮狀物。
優選的，所述從動擠壓支鏈包括設置在所述擠壓腔體內壁上的支撐彈簧桿，所述支撐彈簧桿上設置有擠壓濾板，所述擠壓濾板上均勻開設有過濾孔。
優選的，所述主動擠壓支鏈包括安裝在所述分離殼體上的擠壓氣缸，所述擠壓氣缸上安裝有擠壓板，擠壓板上開設有擠壓槽，所述擠壓板的兩端對稱安裝有緩沖彈簧桿，所述緩沖彈簧桿上安裝有抵靠壓板，所述抵靠壓板滑動設置在所述擠壓槽內，抵靠壓板用于向下按壓擠壓濾板，使擠壓濾板位于輸料管的下方。
優選的，所述推送支鏈包括安裝在所述分離殼體上的推送氣缸，所述推送氣缸上安裝有刮除架，所述刮除架上開設有升降槽，所述刮除架的內部安裝有升降彈簧桿，所述升降彈簧桿上安裝有氣流板，所述氣流板上均勻設置有吹氣管，所述吹氣管為柔性橡膠材質，所述刮除架上通過電機座安裝有控制電機，所述控制電機上安裝有凸輪，所述凸輪貼靠在所述氣流板的上端面。
優選的，兩個調節架之間裝配有攪拌支架，所述集水箱的內壁上垂直設置有對攪拌支架進行導引及限位的導向滑塊，攪拌支架上設置有攪拌電機，攪拌電機的輸出軸上連接有螺旋攪拌扇葉。
綜上所述，本申請包括以下至少一種有益技術效果：
本發明提供的一種水泥生產污水處理裝置在作業中通過過濾機構對混合在污水中的雜質進行過濾打撈，并且從集水箱的底部從下往上對污水中絮凝抱團的雜質進行過濾分離，保證經過過濾排出的水流的能夠符合污水排放或者二次利用的標準，并且作業中通過擠壓分離機構對打撈出的雜質進行固液分離，分離出的固體垃圾直接排出，而分離后的污水進行循環凈化，提高污水處理的標準。
（發明人：張新生;許煥朋;李育紅;吳中海;張學良;丁靖鵬;李海濤;孫紅光;周佳豪;趙佳檬;秦泰;張賀男）
