公布日：2024.12.31
申請日：2024.12.02
分類號：C02F1/461(2023.01)I;C02F1/00(2023.01)I
摘要
本發明提供一種實驗室廢水快速過濾處理裝置，屬于廢水處理技術領域。包括。包括過濾處理進液件，所述過濾處理進液件上安裝有兩個電極補償部，兩個所述電極補償部分別用于補償正負電極損耗；所述兩個所述電極補償部上分別安裝有單向推動件；兩個所述單向推動件用于電解過濾處理進液件內部廢水；所述過濾處理進液件上安裝有兩個電極整形件；采用單向推動件可以實現單向推動電極棒，可以實現自動補償電極棒的損耗，無需頻繁的檢修電極棒，本結構電極棒裸露部分更��；以解決現有的實驗室廢水快速過濾處理裝置不便于自動補償電擊棒，電擊棒的裸露區域過大，損耗較大，人工不便于控制電解時間的問題。
權利要求書

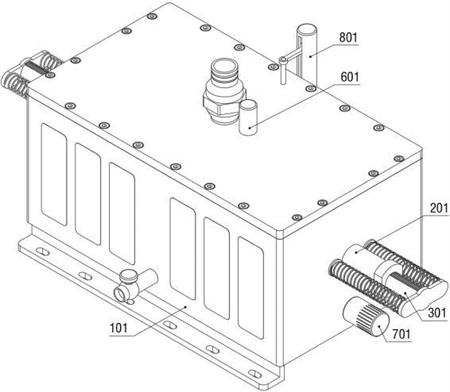

1.一種實驗室廢水快速過濾處理裝置，包括過濾處理進液件，所述過濾處理進液件上安裝有兩個電極補償部，其特征在于，兩個所述電極補償部分別用于補償正負電極損耗；所述兩個所述電極補償部上分別安裝有單向推動件；兩個所述單向推動件用于電解過濾處理進液件內部廢水；所述過濾處理進液件上安裝有兩個電極整形件；兩個所述電極整形件上分別安裝有兩個摩擦清潔件；所述摩擦清潔件用于清潔單向推動件；所述過濾處理進液件上安裝有電解沉積檢測件，且電解沉積檢測件用于檢測電解程度；所述過濾處理進液件底部安裝有分離排放件；所述分離排放件用于排放沉積物；所述過濾處理進液件上安裝有液位電阻調節件；所述過濾處理進液件包括：電解箱、進水管和進水濾網，所述電解箱底部兩側為斜面結構；所述電解箱底部設有通槽；所述電解箱頂部螺紋連接有進水管，且進水管內部固定套接有進水濾網；所述電極補償部包括固定安裝在電解箱側面的補償滑動筒；所述補償滑動筒內部固定安裝有兩個彈簧；所述補償滑動筒內部滑動安裝有兩個限位滑塊，兩個限位滑塊內側分別為棘形結構；兩個所述限位滑塊外側分別固定安裝在兩個彈簧端部；所述補償滑動筒中部連通電解箱；所述單向推動件包括滑動插接在補償滑動筒上的推進柱，且推進柱上設有兩排棘形槽；所述推進柱上的兩排棘形槽內分別插接兩個限位滑塊；所述推進柱上固定安裝有兩個補償拉簧，且兩個補償拉簧端部分別連接在電解箱外側；所述推進柱上固定安裝有電極棒，且電極棒插接在補償滑動筒上；所述電解箱內側固定安裝有成型套筒，且成型套筒內側套接有電極棒；所述成型套筒上固定安裝有兩個限位塊，且兩個限位塊分別用于限位電極棒；所述電極整形件包括兩個固定安裝在電解箱上的整形液壓缸；兩個所述整形液壓缸分別位于兩個補償拉簧內部；兩個所述整形液壓缸的輸出軸上固定安裝有整形塊；所述整形塊上固定安裝有整形壓塊；所述整形壓塊對齊成型套筒；整形壓塊用于擠壓電極棒端部；所述整形塊上下兩側面為斜面結構。
2.根據權利要求1所述的實驗室廢水快速過濾處理裝置，其特征在于，所述過濾處理進液件還包括固定安裝在電解箱上的排水管；所述排水管上設有閥門；所述電解箱內部固定安裝有四個限位桿；所述電解箱內部用于儲存廢水。
3.根據權利要求1所述的實驗室廢水快速過濾處理裝置，其特征在于，所述摩擦清潔件包括兩個滑動安裝在整形塊上的清潔摩擦塊；所述清潔摩擦塊側面設有磨砂層；兩個所述清潔摩擦塊相貼；兩個所述清潔摩擦塊外側分別為斜面結構；兩個所述清潔摩擦塊用于向外擴張；兩個所述清潔摩擦塊端部分別固定安裝有清潔拉簧；兩個所述清潔拉簧端部分別斜置連接在整形塊兩側；兩個所述清潔摩擦塊內側分別用于貼合電極棒端部。
4.根據權利要求1所述的實驗室廢水快速過濾處理裝置，其特征在于，所述電解沉積檢測件包括固定安裝在電解箱上的檢測電動推桿；所述檢測電動推桿的輸出軸上滑動安裝有升降套；所述升降套底部固定安裝有壓力傳感器；所述升降套底部固定安裝有下壓桿；所述下壓桿頂部貼于壓力傳感器；所述下壓桿貼于四個限位桿；所述壓力傳感器外接有顯示器；所述下壓桿底部用于貼合沉積物。
5.根據權利要求4所述的實驗室廢水快速過濾處理裝置，其特征在于，所述分離排放件包括固定安裝在電解箱側面的排放電機，且排放電機的輸出軸穿過電解箱；所述排放電機的輸出軸上固定安裝有旋轉柱，且排放電機轉動套接在電解箱上；所述旋轉柱對齊電解箱底部的通槽；所述旋轉柱上開設有凹槽；所述旋轉柱上開設的凹槽用于排放沉積物；所述旋轉柱上的凹槽對齊下壓桿。
6.根據權利要求1所述的實驗室廢水快速過濾處理裝置，其特征在于，所述液位電阻調節件包括固定安裝在電解箱側面的滑動變阻器；所述滑動變阻器的變阻撥桿上固定安裝有升降滑軸；所述升降滑軸滑動插接在電解箱上；所述滑動變阻器電性連接兩個電極棒。
7.根據權利要求6所述的實驗室廢水快速過濾處理裝置，其特征在于，所述液位電阻調節件還包括固定安裝在升降滑軸底部的浮塊；所述浮塊位于電解箱內部；所述滑動變阻器用于調節兩個電極棒的電流。
發明內容
本發明要解決的技術問題是提供一種實驗室廢水快速過濾處理裝置以解決現有的實驗室廢水快速過濾處理裝置不便于自動補償電擊棒，電擊棒的裸露區域過大，損耗較大，人工不便于控制電解時間的問題。
為解決上述技術問題，本發明提供如下技術方案：
一種實驗室廢水快速過濾處理裝置，包括過濾處理進液件，所述過濾處理進液件上安裝有兩個電極補償部，兩個所述電極補償部分別用于補償正負電極損耗；所述兩個所述電極補償部上分別安裝有單向推動件；兩個所述單向推動件用于電解過濾處理進液件內部廢水；所述過濾處理進液件上安裝有兩個電極整形件；兩個所述電極整形件上分別安裝有兩個摩擦清潔件；所述摩擦清潔件用于清潔單向推動件；所述過濾處理進液件上安裝有電解沉積檢測件，且電解沉積檢測件用于檢測電解程度；所述過濾處理進液件底部安裝有分離排放件；所述分離排放件用于排放沉積物；所述過濾處理進液件上安裝有液位電阻調節件；所述過濾處理進液件包括：電解箱、進水管和進水濾網，所述電解箱底部兩側為斜面結構；所述電解箱底部設有通槽；所述電解箱頂部螺紋連接有進水管，且進水管內部固定套接有進水濾網。
可選地，所述液位電阻調節件還包括固定安裝在升降滑軸底部的浮塊；所述浮塊位于電解箱內部；所述滑動變阻器用于調節兩個電極棒的電流。
可選地，所述電極補償部包括固定安裝在電解箱側面的補償滑動筒；所述補償滑動筒內部固定安裝有兩個彈簧；所述補償滑動筒內部滑動安裝有兩個限位滑塊，兩個限位滑塊內側分別為棘形結構；兩個所述限位滑塊外側分別固定安裝在兩個彈簧端部；所述補償滑動筒中部連通電解箱。
可選地，所述液位電阻調節件包括固定安裝在電解箱側面的滑動變阻器；所述滑動變阻器的變阻撥桿上固定安裝有升降滑軸；所述升降滑軸滑動插接在電解箱上；所述滑動變阻器電性連接兩個電極棒。
可選地，所述電解沉積檢測件包括固定安裝在電解箱上的檢測電動推桿；所述檢測電動推桿的輸出軸上滑動安裝有升降套；所述升降套底部固定安裝有壓力傳感器；所述升降套底部固定安裝有下壓桿；所述下壓桿頂部貼于壓力傳感器；所述下壓桿貼于四個限位桿；所述壓力傳感器外接有顯示器；所述下壓桿底部用于貼合沉積物。
可選地，所述過濾處理進液件還包括固定安裝在電解箱上的排水管；所述排水管上設有閥門；所述電解箱內部固定安裝有四個限位桿；所述電解箱內部用于儲存廢水。
可選地，所述分離排放件包括固定安裝在電解箱側面的排放電機，且排放電機的輸出軸穿過電解箱；所述排放電機的輸出軸上固定安裝有旋轉柱，且排放電機轉動套接在電解箱上；所述旋轉柱對齊電解箱底部的通槽；所述旋轉柱上開設有凹槽；所述旋轉柱上開設的凹槽用于排放沉積物；所述旋轉柱上的凹槽對齊下壓桿。
可選地，所述單向推動件包括滑動插接在補償滑動筒上的推進柱，且推進柱上設有兩排棘形槽；所述推進柱上的兩排棘形槽內分別插接兩個限位滑塊；所述推進柱上固定安裝有兩個補償拉簧，且兩個補償拉簧端部分別連接在電解箱外側；所述推進柱上固定安裝有電極棒，且電極棒插接在補償滑動筒上；所述電解箱內側固定安裝有成型套筒，且成型套筒內側套接有電極棒；所述成型套筒上固定安裝有兩個限位塊，且兩個限位塊分別用于限位電極棒。
可選地，所述電極整形件包括兩個固定安裝在電解箱上的整形液壓缸；兩個所述整形液壓缸分別位于兩個補償拉簧內部；兩個所述整形液壓缸的輸出軸上固定安裝有整形塊；所述整形塊上固定安裝有整形壓塊；所述整形壓塊對齊成型套筒；整形壓塊用于擠壓電極棒端部；所述整形塊上下兩側面為斜面結構。
可選地，所述摩擦清潔件包括兩個滑動安裝在整形塊上的清潔摩擦塊；所述清潔摩擦塊側面設有磨砂層；兩個所述清潔摩擦塊相貼；兩個所述清潔摩擦塊外側分別為斜面結構；兩個所述清潔摩擦塊用于向外擴張；兩個所述清潔摩擦塊端部分別固定安裝有清潔拉簧；兩個所述清潔拉簧端部分別斜置連接在整形塊兩側；兩個所述清潔摩擦塊內側分別用于貼合電極棒端部。
本發明與現有技術相比，至少具有如下有益效果：
上述方案中，通過采用單向推動件可以實現單向推動電極棒，可以實現自動補償電極棒的損耗，無需頻繁的檢修電極棒，同時本結構電極棒裸露部分更小，可以避免裸露部分過大造成損耗嚴重的問題，可以提升電極棒使用壽命，可以自動控制補償。
通過采用摩擦清潔件配合電極整形件，可以實現貼合擠壓電極棒端部，可以促使電極棒端部直徑增加，來補償因長期使用帶來的直徑損耗，可以增加電極棒直徑準確性，降低導電誤差，提高電解精度，通過整形壓塊也起到將電極棒端部壓平的作用，避免長期損耗導致電極棒端部呈弧形，影響導電參數精度，在整形壓塊進行整形擠壓工作中，可以利用清潔摩擦塊對電極棒端部進行打磨清潔，避免電極棒端部附著雜質，結構更加合理，保證導電效果。
通過采用分離排放件可以實現獨立排出沉淀雜質，可以防止直接排放電解箱的廢水因為虹吸作用下，帶走大量雜質，確保沉淀效果，結構控制簡單，同時配合電解沉積檢測件，可以實時的檢測雜質沉積量，可以在長時間電解處理，無沉淀雜質后及時停止電解處理，確保電解徹底，同時避免能源浪費，無需人工依賴經驗定時處理，廢水處理更加標準。
通過采用液位電阻調節件，可以實現自動檢測水位高度，可以根據水位高度調節電極棒電流，可以更好的適配電解廢水量，保證電解精度，可以利用本結構自動進行檢測控制，結構更加成熟合理。
（發明人：李旭峰;江樂）
