公布日：2023.09.05
申請日：2023.06.14
分類號：C02F9/00(2023.01)I;C02F11/122(2019.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/28(2023.01)N;C02F1/50(2023.01)N;C02F1/32(2023.01)N;
C02F3/30(2023.01)N
摘要
本發明涉及煙草行業廢水處理技術領域，具體為一種煙草行業含膠廢水預處理智能一體化設備，包括處理箱、裝料箱，所述處理箱的右側壁固定連接有驅動電機，所述驅動電機的輸出軸貫穿處理箱內壁的一端固定連接有轉動軸，該煙草行業含膠廢水預處理智能一體化設備解決了現有的煙草行業含膠廢水預處理智能一體化設備在進行固液分離處理后，不便自動將沉淀的凝結物進行刮除清理，以及刮除時無法對凝結物再次進行擠壓脫水，會導致在取出凝結物時殘留的廢水滴到地面影響工作環境的現象，以及在采用活性炭過濾時不便在定期更換活性炭時快速地將其進行拆卸替換，從而增加了工作人員的勞動強度，不利于廢水處理設備連續運行的問題。
權利要求書

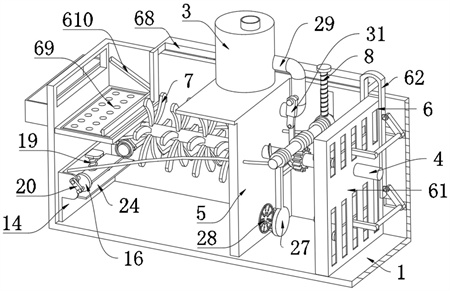

1.一種煙草行業含膠廢水預處理智能一體化設備，包括處理箱(1)、裝料箱(3)，其特征在于：所述處理箱(1)的右側壁固定連接有驅動電機(2)，所述驅動電機(2)的輸出軸貫穿處理箱(1)內壁的一端固定連接有轉動軸(4)，所述處理箱(1)的內腔壁固定連接有隔板(5)，所述轉動軸(4)的外壁均勻固定連接有攪拌葉(7)，所述處理箱(1)的內腔壁安裝有自動拆卸清理機構(6)，所述處理箱(1)的內腔壁通過滑槽滑動連接有套環(9)，所述套環(9)的上端面轉動連接有螺紋桿(8)，所述套環(9)的內壁轉動連接有傳動軸(10)，所述傳動軸(10)的外壁固定連接有蝸桿(11)，所述轉動軸(4)的外壁固定連接有蝸輪(12)，所述蝸輪(12)與蝸桿(11)相嚙合，所述傳動軸(10)的外壁對稱纏繞有繩索(13)，所述處理箱(1)的內腔底滑動連接有刮板(14)，所述繩索(13)遠離傳動軸(10)的一端與刮板(14)右側壁固定連接，所述刮板(14)的前后端面均貫穿轉動連接有轉軸(15)，兩個所述轉軸(15)相互靠近的一端固定連接有偏心輪盤(16)，所述偏心輪盤(16)的內壁均滑動連接有活動軸(17)，所述活動軸(17)遠離偏心輪盤(16)的一端固定連接有平板(18)，所述刮板(14)的右側壁通過第二彈簧伸縮桿(19)與平板(18)的上端面固定連接，所述平板(18)的下端面通過第三彈簧伸縮桿(23)固定連接有壓板(24)，兩個所述轉軸(15)相互遠離的一端固定連接有凸板(20)，所述凸板(20)的前端面轉動連接有滑軸(21)，所述處理箱(1)的前后腔壁均開設有連續V型槽(22)，所述滑軸(21)與連續V型槽(22)的槽壁滑動連接。
2.根據權利要求1所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述平板(18)與刮板(14)的右側壁滑動連接，所述轉動軸(4)的外壁固定連接有螺旋條(25)，所述螺旋條(25)的外壁固定連接有滑桿(26)，所述滑桿(26)的下端面固定連接有插板(27)，所述螺紋桿(8)與處理箱(1)的上腔頂螺紋連接。
3.根據權利要求2所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述隔板(5)的右側壁開設有出水孔(28)，所述出水孔(28)的內壁安裝有電磁閥門，所述裝料箱(3)的右側壁通過下料管(29)與隔板(5)相連通，所述下料管(29)的內腔壁安裝有閥門管(30)，所述閥門管(30)的前端面固定連接有伸縮拉桿(31)。
4.根據權利要求3所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述滑桿(26)的后端面固定連接有滑動桿(32)，所述處理箱(1)的內腔壁通過滑槽與滑動桿(32)滑動連接，所述伸縮拉桿(31)的下端面與滑動桿(32)前端面轉動連接。
5.根據權利要求1所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述自動拆卸清理機構(6)包括安裝框(61)、U型桿(62)、連桿(63)，所述處理箱(1)的內腔壁固定連接有安裝框(61)，所述安裝框(61)的外壁滑動連接有U型桿(62)，所述U型桿(62)的右側壁對稱轉動連接有連桿(63)。
6.根據權利要求5所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述處理箱(1)的內腔壁通過滑槽對稱滑動連接有長軸(64)，所述連桿(63)的下端與長軸(64)外壁轉動連接，所述安裝框(61)的內壁放置有活性炭層，所述長軸(64)的前端面固定連接有支撐桿(65)。
7.根據權利要求6所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述支撐桿(65)的左端固定連接有推板(67)，所述U型桿(62)的左側壁對稱固定連接有擋板(66)，所述U型桿(62)的后端面固定連接有L型桿(68)。
8.根據權利要求7所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述L型桿(68)的左下端固定連接有過濾板(69)，所述處理箱(1)的內腔壁開設有斜槽(610)，所述斜槽(610)的槽壁滑動連接有清理?xiàng)U(611)。
9.根據權利要求8所述的一種煙草行業含膠廢水預處理智能一體化設備，其特征在于：所述清理?xiàng)U(611)與過濾板(69)的上端面滑動連接，所述處理箱(1)的左側壁安裝有收集盒(612)，所述處理箱(1)的后端面通過第一彈簧伸縮桿(613)與L型桿(68)的下端面固定連接。
10.如上述權利要求1-9中任一項所述的一種煙草行業含膠廢水預處理智能一體化設備，現提出一種煙草行業含膠廢水處理工藝，其特征在于，廢水處理工藝如下：步驟一：初級過濾步驟：將煙草綜合廢水引入所述過濾板(26)上進行初級過濾；步驟二：固液分離步驟：經過濾板(26)過濾后的廢水進入所述處理箱(1)的內腔，之后間歇加入絮凝劑并配合攪拌葉(7)的轉動讓廢水與絮凝劑進行混合，使絮凝劑與廢水中懸浮物和膠體產生絮凝作用，從而達到廢水固液分離，便于后續氣浮設備處理；步驟三：活性炭吸附步驟：當絮狀物凝結沉入處理箱(1)底部后，通過抽水泵將廢水抽入至處理箱(1)的右腔內，此時活性炭層再次吸附廢水中的有害物質；步驟四：絮狀物脫水步驟：此時便可將處理箱(1)左腔壁沉淀的絮狀物進行收集，收集時并對絮狀物再次進擠壓脫水處理；步驟五：生物催化步驟：活性炭層過濾后的廢水引入?yún)捬跛峄�，通過防沉攪拌裝置進行攪拌，利用厭氧型生物菌進行生物催化反應，所述防沉攪拌裝置包括回流水泵，所述回流水泵的進水口設置在厭氧酸化池的中下部，出水口與設置于厭氧酸化池底部的布水管連接；步驟六：膜生物反應步驟：將生物催化后的廢水送入膜生物反應裝置，進行曝氣和微生物降解處理，并通過膜組件實現泥水分離，分離獲得中水，活性污泥經濃縮后一部分循環使用，另一部分送入污泥濃縮池，將分離獲得的中水送入消毒殺菌池，利用二氧化氯發生器產生的二氧化氯通入消毒殺菌池進行消毒殺菌處理，消毒殺菌池內還設置有浸沒式紫外燈，消毒殺菌后得到的水引入中水池，并根據需要進行回用或排放。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種煙草行業含膠廢水預處理智能一體化設備，解決了現有的煙草行業含膠廢水預處理智能一體化設備在進行固液分離處理后，不便自動將沉淀的凝結物進行刮除清理，以及刮除時無法對凝結物再次進行擠壓脫水，會導致在取出凝結物時殘留的廢水滴到地面影響工作環境的現象，以及在采用活性炭過濾時不便定期更換活性炭時快速地將其進行拆卸替換，從而增加了工作人員的勞動強度，不利于廢水處理設備的連續運行問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種煙草行業含膠廢水預處理智能一體化設備，包括處理箱、裝料箱，所述處理箱的右側壁固定連接有驅動電機，所述驅動電機的輸出軸貫穿處理箱內壁的一端固定連接有轉動軸，所述處理箱的內腔壁固定連接有隔板，所述轉動軸的外壁均勻固定連接有攪拌葉，所述處理箱的內腔壁安裝有自動拆卸清理機構，所述處理箱的內腔壁通過滑槽滑動連接有套環，所述套環的上端面轉動連接有螺紋桿，所述套環的內壁轉動連接有傳動軸，所述傳動軸的外壁固定連接有蝸桿，所述轉動軸的外壁固定連接有蝸輪，所述蝸輪與蝸桿相嚙合，所述傳動軸的外壁對稱纏繞有繩索，所述處理箱的內腔底滑動連接有刮板，所述繩索遠離傳動軸的一端與刮板右側壁固定連接，所述刮板的前后端面均貫穿轉動連接有轉軸，兩個所述轉軸相互靠近的一端固定連接有偏心輪盤，所述偏心輪盤的內壁均滑動連接有活動軸，所述活動軸遠離偏心輪盤的一端固定連接有平板，所述刮板的右側壁通過第二彈簧伸縮桿與平板的上端面固定連接，所述平板的下端面通過第三彈簧伸縮桿固定連接有壓板，兩個所述轉軸相互遠離的一端固定連接有凸板，所述凸板的前端面轉動連接有滑軸，所述處理箱的前后腔壁均開設有連續V型槽，所述滑軸與連續V型槽的槽壁滑動連接。
優選的，所述平板與刮板的右側壁滑動連接，所述轉動軸的外壁固定連接有螺旋條，所述螺旋條的外壁固定連接有滑桿，所述滑桿的下端面固定連接有插板，所述螺紋桿與處理箱的上腔頂螺紋連接。
優選的，所述隔板的右側壁開設有出水孔，所述出水孔的內壁安裝有電磁閥門，所述裝料箱的右側壁通過下料管與隔板相連通，所述下料管的內腔壁安裝有閥門管，所述閥門管的前端面固定連接有伸縮拉桿。
優選的，所述滑桿的后端面固定連接有滑動桿，所述處理箱的內腔壁通過滑槽與滑動桿滑動連接，所述伸縮拉桿的下端面與滑動桿前端面轉動連接。
優選的，所述自動拆卸清理機構包括安裝框、U型桿、連桿，所述處理箱的內腔壁固定連接有安裝框，所述安裝框的外壁滑動連接有U型桿，所述U型桿的右側壁對稱轉動連接有連桿。
優選的，所述處理箱的內腔壁通過滑槽對稱滑動連接有長軸，所述連桿的下端與長軸外壁轉動連接，所述安裝框的內壁放置有活性炭層，所述長軸的前端面固定連接有支撐桿。
優選的，所述支撐桿的左端固定連接有推板，所述U型桿的左側壁對稱固定連接有擋板，所述U型桿的后端面固定連接有L型桿。
優選的，所述L型桿的左下端固定連接有過濾板，所述處理箱的內腔壁開設有斜槽，所述斜槽的槽壁滑動連接有清理?xiàng)U。
優選的，所述清理?xiàng)U與過濾板的上端面滑動連接，所述處理箱的左側壁安裝有收集盒，所述處理箱的后端面通過第一彈簧伸縮桿與L型桿的下端面固定連接。
如上述的一種煙草行業含膠廢水預處理智能一體化設備，現提出一種煙草行業含膠廢水處理工藝，廢水處理工藝如下：
步驟一：初級過濾步驟：將煙草綜合廢水引入所述過濾板上進行初級過濾；
步驟二：固液分離步驟：經過濾板過濾后的廢水進入所述處理箱的內腔，之后間歇加入絮凝劑并配合攪拌葉的轉動讓廢水與絮凝劑進行混合，使絮凝劑與廢水中懸浮物和膠體產生絮凝作用，從而達到廢水固液分離，便于后續氣浮設備處理；
步驟三：活性炭吸附步驟：當絮狀物凝結沉入處理箱底部后，通過抽水泵將廢水抽入至處理箱的右腔內，此時活性炭層再次吸附廢水中的有害物質；
步驟四：絮狀物脫水步驟：此時便可將處理箱左腔壁沉淀的絮狀物進行收集，收集時并對絮狀物再次進擠壓脫水處理；
步驟五：生物催化步驟：活性炭層過濾后的廢水引入?yún)捬跛峄�，通過防沉攪拌裝置進行攪拌，利用厭氧型生物菌進行生物催化反應，所述防沉攪拌裝置包括回流水泵，所述回流水泵的進水口設置在厭氧酸化池的中下部，出水口與設置于厭氧酸化池底部的布水管連接；
步驟六：膜生物反應步驟：將生物催化后的廢水送入膜生物反應裝置，進行曝氣和微生物降解處理，并通過膜組件實現泥水分離，分離獲得中水，活性污泥經濃縮后一部分循環使用，另一部分送入污泥濃縮池，將分離獲得的中水送入消毒殺菌池，利用二氧化氯發生器產生的二氧化氯通入消毒殺菌池進行消毒殺菌處理，消毒殺菌池內還設置有浸沒式紫外燈，消毒殺菌后得到的水引入中水池，并根據需要進行回用或排放。
(三)有益效果
本發明所提供的煙草行業含膠廢水預處理智能一體化設備及處理工藝，具備以下有益效果：
1、該煙草行業含膠廢水預處理智能一體化設備，首先將煙草廢水從過濾板上灌入處理箱內，當廢水加入完畢后，再對廢水中加入絮凝劑可開啟出水孔中的電磁閥門，再通過抽水泵將隔板左側預處理后的水抽入隔板右側內再由安裝框內的活性炭層進行吸附處理，當隔板左側的處理箱內腔沒有廢水時便可關閉電磁閥門，此時手握螺紋桿轉動便會帶動套環向下滑動進而帶動傳動軸向下使其外壁的蝸桿與蝸輪相嚙合，使得傳動軸轉動帶動繩索收縮，便會拉動刮板向右滑動此時凸板后部的滑軸便會受到連續V型槽的擠壓發生轉動，進而帶動凸板、轉軸與偏心輪盤發生持續轉動，偏心輪盤轉動向上時其內壁的活動軸也會隨之滑動向上并撥動平板壓縮第二彈簧伸縮桿，也會隨之帶動下部的壓板與第三彈簧伸縮桿向上移動，當偏心輪盤下降時其內壁的活動軸便會滑動向下進而帶動平板下降復位，能夠反復帶動壓板反復上下移動將刮板刮落的絮狀物進行擠壓出水，當絮狀物完全刮落至右側時，只需要后續人工打開處理箱下部的箱門進行取出即可，并手動拉動刮板向左移動復位便于對下一次廢水處理的絮狀物進行收集，不僅避免了絮狀物取出時殘留廢水污染工作環境的現象，還能自動對處理箱內壁結在底部的絮狀物進行刮除清理，加快了絮狀物后續收集的速度；
2、該煙草行業含膠廢水預處理智能一體化設備，在轉動軸轉動時會帶動螺旋條轉動，從而帶動滑桿與滑動桿反復左右滑動，便會帶動下部的插板反復左右移動插入出水孔內，能夠?qū)⒊鏊滋幍倪^濾網孔洞進行疏通，避免因排出廢水時絮狀物堵塞出水孔導致出水慢的情況；
3、該煙草行業含膠廢水預處理智能一體化設備，滑動桿左右移動時會帶動其上端的伸縮拉桿發生轉動并收縮，使得伸縮拉桿撥動閥門管反復打開和關閉，便于將裝料箱內的絮凝劑間歇投放至廢水中，避免一次性投放較多沉入處理箱底部從而不能很好地與廢水進行均勻的混合，之后啟動驅動電機轉動便會帶動轉動軸與攪拌葉轉動讓煙草廢水與絮凝劑進行混合，能使水中的細小微粒和自然膠粒凝聚成大塊絮狀物并沉在底部，從而有效地將煙草行業含膠廢水中的膠狀物進行凝結并從水中脫離，便于后續對廢水進行下一步處理，提高了煙草廢水處理的效果；
4、該煙草行業含膠廢水預處理智能一體化設備，在需要更換活性炭層時，只需要手握提拉U型桿向上帶動L型桿拉伸第一彈簧伸縮桿，U型桿向上時會帶動擋板向上移動不再擋住活性炭層，此時右側壁的連桿受到拉動便會發生轉動，使其右下端拉動長軸向左滑動，同時帶動支撐桿與推板向左移動，便會將安裝框內壁的活性炭層向左頂出，便于使用者快速拆卸活性炭層替換新的，有效地加快了更換活性炭層的工作效率，達到了省時省力的效果；
5、該煙草行業含膠廢水預處理智能一體化設備，并且在放置好新的活性炭層后松動U型桿，此時第一彈簧伸縮桿復位回彈拉動U型桿向下復位，也會同步帶動兩個隔板向下貼合至活性炭層的左側壁，可以避免在廢水經過時將活性炭層沖出的現象，可以對活性炭層進行有效的限位阻擋，保證了活性炭層過濾的有效性；
6、該煙草行業含膠廢水預處理智能一體化設備，在L型桿向上拉起時會帶動下部的過濾板向上滑動，此時其上部的清理?xiàng)U受到斜槽的擠壓會在過濾板的上部向左滑動，能夠?qū)⑦^濾板上部初始過濾的煙渣自動清掃至收集盒內，便可以在更換活性炭層的同時自動對過濾板上部的煙渣進行清理，則不需要人工二次操作清理煙渣，為使用者提供了便捷性。
（發明人：許燕峰;譚長武;徐善強）
