公布日：2023.09.08

申請日：2023.07.21

分類號：C02F11/125(2019.01)I

摘要

本發明公開了雙環壓榨脫水機，包括機架，機架下端設有吸液盤，機架前端設有出料斗和位于出料斗前側的壓泥盤，機架后端設有進料斗，機架前側固定有螺旋軸減速機和活動環軸減速機，機架內容置有兩組前后延伸的左旋螺旋軸和右旋螺旋軸，螺旋軸減速機通過傳動齒輪連接左旋螺旋軸和右旋螺旋軸，機架上設有位于進料斗前方的固定環以及可上下往復運動的活動環。本發明污泥脫水效果好。

權利要求書

1.雙環壓榨脫水機，其特征在于：包括機架，機架下端設有吸液盤，機架前端設有出料斗和位于出料斗前側的壓泥盤，機架后端設有進料斗，機架前側固定有螺旋軸減速機和活動環軸減速機，機架內容置有兩組前后延伸的左旋螺旋軸和右旋螺旋軸，螺旋軸減速機通過傳動齒輪連接左旋螺旋軸和右旋螺旋軸，機架上設有位于進料斗前方的固定環以及可上下往復運動的活動環。

2.根據權利要求1所述的雙環壓榨脫水機，其特征在于：機架前端設有前后分布的減速機支撐板、齒輪室支撐板和出料口支撐板，出料斗安裝在出料口支撐板上，壓泥盤上套有一排渣彈簧，排渣彈簧卡在壓泥盤和齒輪室支撐板后側之間。

3.根據權利要求1或2所述的雙環壓榨脫水機，其特征在于：出料斗前端開口小后端開口大。

4.根據權利要求1所述的雙環壓榨脫水機，其特征在于：活動環軸減速機連接有前后延伸的傳動軸，傳動軸從機架前端延伸至后端，傳動軸上設有偏心套，偏心套連接有上下延伸的連桿，活動環與連桿連接。

5.根據權利要求4所述的雙環壓榨脫水機，其特征在于：機架上設有左右延伸且位于傳動軸下方的限位軸，限位軸穿過活動環。

6.根據權利要求1所述的雙環壓榨脫水機，其特征在于：機架上設有兩組前后延伸的噴淋定距管，噴淋定距管上設有噴淋嘴，兩組噴淋定距管上下分布且位于固定環和活動環之間。

7.根據權利要求1所述的雙環壓榨脫水機，其特征在于：固定環位于活動環前側，活動環、固定環下部與吸液盤連通。

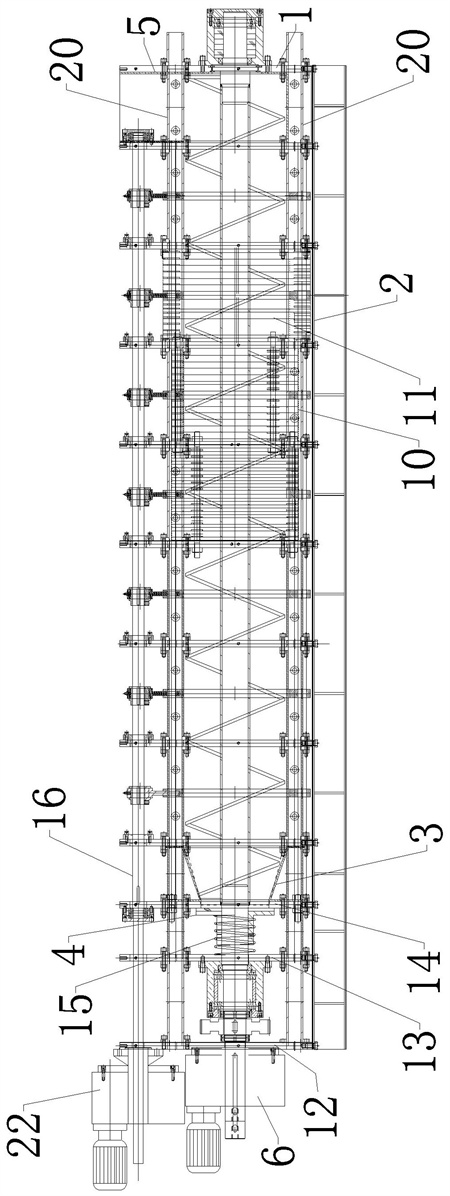

發明內容

鑒于上述現有技術的缺陷，本發明的目的在于：提供一種雙環壓榨脫水機。

本發明的技術解決方案是：雙環壓榨脫水機，其特征在于：包括機架，機架下端設有吸液盤，機架前端設有出料斗和位于出料斗前側的壓泥盤，機架后端設有進料斗，機架前側固定有螺旋軸減速機和活動環軸減速機，機架內容置有兩組前后延伸的左旋螺旋軸和右旋螺旋軸，螺旋軸減速機通過傳動齒輪連接左旋螺旋軸和右旋螺旋軸，機架上設有位于進料斗前方的固定環以及可上下往復運動的活動環。

進一步地，機架前端設有前后分布的減速機支撐板、齒輪室支撐板和出料口支撐板，出料斗安裝在出料口支撐板上，壓泥盤上套有一排渣彈簧，排渣彈簧卡在壓泥盤和齒輪室支撐板后側之間。

進一步地，出料斗前端開口小后端開口大。

進一步地，活動環軸減速機連接有前后延伸的傳動軸，傳動軸從機架前端延伸至后端，傳動軸上設有偏心套，偏心套連接有上下延伸的連桿，活動環與連桿連接。

進一步地，機架上設有左右延伸且位于傳動軸下方的限位軸，限位軸穿過活動環。

進一步地，機架上設有兩組前后延伸的噴淋定距管，噴淋定距管上設有噴淋嘴，兩組噴淋定距管上下分布且位于固定環和活動環之間。

進一步地，固定環位于活動環前側，活動環、固定環下端與吸液盤連通。

應用本發明所提供的雙環壓榨脫水機，其有益效果是：固定環和活動環會對污泥進行脫水，脫水后污泥通過出料斗后，再進入壓泥盤，將污泥排出，污泥脫水效果好。

（發明人：阮薇薇;朱弋華）
