公布日：2023.10.13

申請日：2023.07.04

分類號：B01D36/02(2006.01)I;B01D33/76(2006.01)I

摘要

本發明公開了一種工件清洗廢水處理系統，包括設在地基上的排水渠和集水槽，排水渠和集水槽上均鋪設有排水網，地基上架設有油水分離器用于處理廢水，集水槽內安裝有過濾組件，過濾組件包括主箱體和副箱體，主箱體內安裝有濾渣組件，濾渣組件包括過濾帶與四個導帶輥，過濾帶的內環壁上設有兩個擋水圈，過濾帶上設置有若干隔片，導帶輥包括轉軸和同步輪，轉軸安裝于主箱體上，主箱體上開設有排渣口，主箱體于排渣口內安裝有排渣流道，主箱體上安裝有從動輪，從動輪與轉軸連接，地基內安裝有電機，電機與從動輪傳動連接，用于解決現有技術中廢水中含有渣子和大量油脂極易堵塞排水渠出口的濾筒，需要隨時對濾筒進行清理不便于使用的問題。

權利要求書

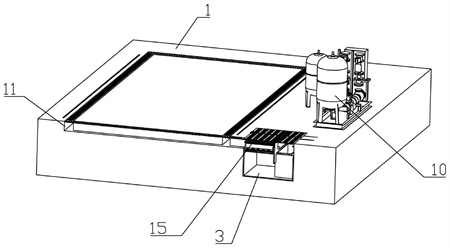

1.一種工件清洗廢水處理系統，包括設在地基(1)上的排水渠(11)和集水槽(12)，排水渠(11)和集水槽(12)上均鋪設有排水網(15)，排水渠(11)與集水槽(12)連通，地基(1)上架設有油水分離器(10)用于處理廢水，其特征在于：所述集水槽(12)內安裝有過濾組件(3)，所述過濾組件(3)包括主箱體(311)和副箱體(312)，主箱體(311)上開設有進水口(310)，所述主箱體(311)內安裝有濾渣組件(32)，所述濾渣組件(32)包括過濾帶(321)與四個導帶輥(324)，過濾帶(321)的內環壁上設有兩個擋水圈(322)，過濾帶(321)于兩個擋水圈(322)之間傾斜設置有若干隔片(323)，導帶輥(324)包括轉軸(3242)和同步輪(3241)，過濾帶(321)繞設于同步輪(3241)上，轉軸(3242)安裝于主箱體(311)上，所述主箱體(311)上開設有排渣口(314)，主箱體(311)于排渣口(314)內安裝有排渣流道(33)，所述排渣流道(33)位于過濾帶(321)所在環內，排渣流道(33)的出口下方放置有收集箱(4)，所述主箱體(311)上安裝有從動輪(325)，從動輪(325)與轉軸(3242)連接，所述地基(1)內安裝有電機(14)，電機(14)與從動輪(325)傳動連接。

2.根據權利要求1所述的一種工件清洗廢水處理系統，其特征在于：所述地基(1)于集水槽(12)側壁開設有安裝槽(132)與第一預留槽(131)，所述電機(14)設于安裝槽(132)內，電機(14)的轉軸上設有驅動輪，第一預留槽(131)與從動輪(325)相對應，當過濾組件(3)放入集水槽(12)內后從動輪(325)與驅動輪嚙合。

3.根據權利要求1所述的一種工件清洗廢水處理系統，其特征在于：所述主箱體(311)上架設有排渣器，所述排渣器包括套筒(51)、U形連桿(52)和清理板(53)，所述清理板(53)位于排渣流道(33)內，所述U形連桿(52)一端與清理板(53)連接另一端滑動穿設與套筒(51)內，所述套筒(51)兩端設有固定座(512)，固定座(512)與主箱體(311)固定連接，所述套筒(51)上均開設有第一滑槽(511)，兩個套筒(51)之間架設有橫梁(54)，所述橫梁(54)的兩端設有穿過第一滑槽(511)與U形連桿(52)連接的銷釘(541)，所述排水網(15)上開設有第二滑槽，橫梁(54)上設有穿過第二滑槽的連接柱，所述連接柱于排水網(15)頂端固定連接的推頭(55)。

4.根據權利要求3所述的一種工件清洗廢水處理系統，其特征在于：所述推頭(55)呈梯形柱狀，推頭(55)表面設有防滑紋(551)。

5.根據權利要求1所述的一種工件清洗廢水處理系統，其特征在于：所述主箱體(311)與副箱體(312)之間設有過濾網(315)。

6.根據權利要求1所述的一種工件清洗廢水處理系統，其特征在于：所述主箱體(311)內安裝有引水槽(34)，引水槽(34)與排水渠(11)的出口相對應，所述引水槽(34)上開設有多個通孔(341)，引水槽(34)上遠離進水口(310)的通孔(341)逐漸增大。

發明內容

基于上述背景技術中提到的問題，本發明提供了一種工件清洗廢水處理系統，用于解決現有技術中廢水中含有渣子和大量油脂極易堵塞排水渠出口的濾筒，需要隨時對濾筒進行清理不便于使用的問題。

本發明采用的技術方案如下：

一種工件清洗廢水處理系統，包括設在地基上的排水渠和集水槽，排水渠和集水槽上均鋪設有排水網，排水渠與集水槽連通，地基上架設有油水分離器用于處理廢水，所述集水槽內安裝有過濾組件，所述過濾組件包括主箱體和副箱體，主箱體上開設有進水口，所述主箱體內安裝有濾渣組件，所述濾渣組件包括過濾帶與四個導帶輥，過濾帶的內環壁上設有兩個擋水圈，過濾帶于兩個擋水圈之間傾斜設置有若干隔片，導帶輥包括轉軸和同步輪，過濾帶繞設于同步輪上，轉軸安裝于主箱體上，所述主箱體上開設有排渣口，主箱體于排渣口內安裝有排渣流道，所述排渣流道位于過濾帶所在環內，排渣流道的出口下方放置有收集箱，所述主箱體上安裝有從動輪，從動輪與轉軸連接，所述地基內安裝有電機，電機與從動輪傳動連接。

在上述技術方案的基礎上，本發明還進行如下改進：

進一步，所述地基于集水槽側壁開設有安裝槽與第一預留槽，所述電機設于安裝槽內，電機的轉軸上設有驅動輪，第一預留槽與從動輪相對應，當過濾組件放入集水槽內后從動輪與驅動輪嚙合。電機不會對過濾組件的安裝和拆除不會形成干涉，便于將過濾組件從集水槽內取出清理。

進一步，所述主箱體上架設有排渣器，所述排渣器包括套筒、U形連桿和清理板，所述清理板位于排渣流道內，所述U形連桿一端與清理板連接另一端滑動穿設與套筒內，所述套筒兩端設有固定座，固定座與主箱體固定連接，所述套筒上均開設有第一滑槽，兩個套筒之間架設有橫梁，所述橫梁的兩端設有穿過第一滑槽與U形連桿連接的銷釘，所述排水網上開設有第二滑槽，橫梁上設有穿過第二滑槽的連接柱，所述連接柱于排水網頂端固定連接的推頭。通過推動推頭可通過兩個U形連桿帶動清理板移動將清理板內的濾渣推入收集箱內，快速清理排渣流道。

進一步，所述推頭呈梯形柱狀，推頭表面設有防滑紋。提高推頭表面的摩擦阻力，使用者用腳部推動推頭時不易滑倒。

進一步，所述主箱體與副箱體之間設有過濾網。通過過濾網對主箱體內廢水進行再次過濾，減少進入油水分離器中固體雜質。

進一步，所述主箱體內安裝有引水槽，引水槽與排水渠的出口相對應，所述引水槽上開設有多個通孔，引水槽上遠離進水口的通孔逐漸增大。可將自排水渠內排出的廢水向過濾帶中部引導，避免廢水集中流入過濾帶靠近排水渠的一側，有利于提高過濾帶的過濾效率。

本發明的有益效果：

1、通過過濾帶對排水渠排出的清洗廢水進行過濾，避免主箱體內進入大量大濾渣，從而避免大量雜物進入油水分離器中，同時還可降低對過濾組件的清理頻率；

2、被濾出的顆粒雜質隨過濾帶的移動，當雜質移動到過濾帶頂部時將自行落入排渣流道內，再自排渣流道流入收集箱內暫存，使過濾帶能持續使用，降低對集水槽內雜質清理的清理頻率，不易對工件的清洗效率造成影響。

（發明人：曾蜀軍;甘小明;陳玉元;譚軍;文成富;梁立文;鞠艷君）
