公布日：2024.04.05
申請日：2023.11.27
分類號：B67B7/16(2006.01)I;C12M1/00(2006.01)I
摘要
本發明公開了一種污水處理用菌藻培養設備及其使用方法，包括培養機構，自動打開機構，所述自動打開機構固定連接在培養機構的正面，所述自動打開機構包括操作盒，所述操作盒內腔背面的右側固定連接有馬達一，所述馬達一的輸出端固定連接有皮帶輪一，所述皮帶輪一的表面傳動連接有傳動帶，所述操作盒內腔背面的左側通過軸承活動連接有皮帶輪二，所述傳動帶遠離皮帶輪一的一側傳動連接在皮帶輪二的表面。本發明菌藻培養設備改變了傳統工人手動打開頂蓋影響隨時記錄效率的現象，采用了凸板帶動插板向右移動，就可以實現自動打開頂蓋，然后就不會影響工人的觀察效率，也不會不便于工人隨時記錄培養情況，更不會影響工人的便捷性。
權利要求書

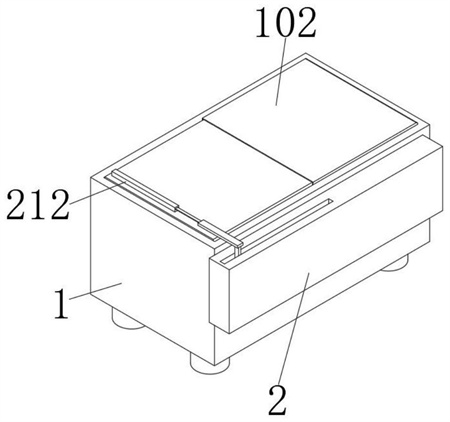

1.一種污水處理用菌藻培養設備，包括：培養機構(1)；自動打開機構(2)，所述自動打開機構(2)固定連接在培養機構(1)的正面，所述自動打開機構(2)包括操作盒(201)，所述操作盒(201)內腔背面的右側固定連接有馬達一(202)，所述馬達一(202)的輸出端固定連接有皮帶輪一(203)，所述皮帶輪一(203)的表面傳動連接有傳動帶(204)，所述操作盒(201)內腔背面的左側通過軸承活動連接有皮帶輪二(205)，所述傳動帶(204)遠離皮帶輪一(203)的一側傳動連接在皮帶輪二(205)的表面，所述傳動帶(204)正面的底部固定連接有轉銷(206)，所述轉銷(206)的表面套接有豎框(207)，所述豎框(207)的底部固定連接有滑塊(208)，所述滑塊(208)的底部與操作盒(201)的內壁滑動連接，所述豎框(207)的頂部固定連接有豎板(209)，所述豎板(209)的頂部貫穿至操作盒(201)的頂部并固定連接有套框(210)，所述套框(210)的背面貫穿設置有凸板(211)，所述培養機構(1)頂部的左側固定連接有插板(212)，所述凸板(211)的背面貫穿至插板(212)的內部；拆卸培養板機構(3)，所述拆卸培養板機構(3)設置在培養機構(1)的內部，所述拆卸培養板機構(3)包括培養板組件(301)，所述培養板組件(301)頂部的兩側均固定連接有拆卸盒(302)，所述拆卸盒(302)內腔的底部固定連接有馬達二(303)，所述馬達二(303)的輸出端固定連接有圓盤(304)，所述圓盤(304)頂部的右側固定連接有旋銷(305)，所述旋銷(305)的表面套接有平框(306)，所述平框(306)的正面與背面均固定連接有輪桿(307)，所述輪桿(307)的外側滑動連接有梯形塊(308)，所述梯形塊(308)的外側滑動連接有連接板(309)，所述連接板(309)的兩側均與拆卸盒(302)的內壁滑動連接，所述連接板(309)的外側固定連接有拆卸塊(310)，所述拆卸塊(310)的外側貫穿至培養機構(1)的內部。
2.根據權利要求1所述的一種污水處理用菌藻培養設備，其特征在于：所述培養機構(1)包括培養箱(101)，所述培養箱(101)頂部的右側通過合頁活動連接有蓋板一(102)，所述蓋板一(102)的左側貫穿設置有蓋板二(103)。
3.根據權利要求1所述的一種污水處理用菌藻培養設備，其特征在于：所述操作盒(201)內腔的兩側均固定連接有限位塊(4)，所述限位塊(4)的內側與傳動帶(204)接觸。
4.根據權利要求1所述的一種污水處理用菌藻培養設備，其特征在于：所述皮帶輪一(203)正面的頂部與底部均固定連接有限位桿(5)，所述限位桿(5)的正面與操作盒(201)的內壁滑動連接。
5.根據權利要求1所述的一種污水處理用菌藻培養設備，其特征在于：所述馬達一(202)的頂部與底部均固定連接有連接塊(6)，所述連接塊(6)的外側與操作盒(201)的內壁固定連接。
6.根據權利要求1所述的一種污水處理用菌藻培養設備，其特征在于：所述操作盒(201)內腔的底部開設有滑槽(7)，所述滑塊(208)的底部滑動連接在滑槽(7)的內部。
7.根據權利要求1所述的一種污水處理用菌藻培養設備，其特征在于：所述連接板(309)的正面與背面均固定連接有氣管(8)，所述氣管(8)的外側與拆卸盒(302)的內壁固定連接。
8.根據以上任一項權利要求所述的一種污水處理用菌藻培養設備的使用方法，其特征在于：包括以下步驟：S1：首先，使用者在需要打開蓋板二(103)時啟動馬達一(202)，馬達一(202)的輸出端帶動皮帶輪一(203)旋轉，皮帶輪一(203)通過傳動帶(204)帶動皮帶輪二(205)旋轉，傳動帶(204)旋轉的同時帶動轉銷(206)旋轉，轉銷(206)帶動豎框(207)向右移動，豎框(207)帶動滑塊(208)向右移動，豎框(207)帶動豎板(209)向右移動，豎板(209)帶動套框(210)向右移動，套框(210)帶動凸板(211)向右移動，凸板(211)帶動插板(212)向右移動，插板(212)帶動蓋板二(103)向右移動，使蓋板二(103)回到蓋板一(102)的內部，致使達到可以自動打開頂蓋的效果。S2：然后在需要拆卸培養板組件(301)時啟動馬達二(303)，馬達二(303)的輸出端帶動圓盤(304)旋轉，圓盤(304)帶動旋銷(305)旋轉，旋銷(305)帶動平框(306)向外側移動，平框(306)帶動輪桿(307)向外側移動，輪桿(307)帶動梯形塊(308)向內側移動，梯形塊(308)帶動連接板(309)向內側移動，連接板(309)帶動拆卸塊(310)向內側移動，使拆卸塊(310)脫離出培養箱(101)的內部，致使達到可以快速拆卸培養板組件(301)的效果。
發明內容
為解決上述背景技術中提出的問題，本發明的目的在于提供一種污水處理用菌藻培養設備及其使用方法，具備可以自動打開頂蓋的優點，解決了手動打開頂蓋效率慢的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理用菌藻培養設備及其使用方法，包括：
培養機構；
自動打開機構，所述自動打開機構固定連接在培養機構的正面，所述自動打開機構包括操作盒，所述操作盒內腔背面的右側固定連接有馬達一，所述馬達一的輸出端固定連接有皮帶輪一，所述皮帶輪一的表面傳動連接有傳動帶，所述操作盒內腔背面的左側通過軸承活動連接有皮帶輪二，所述傳動帶遠離皮帶輪一的一側傳動連接在皮帶輪二的表面，所述傳動帶正面的底部固定連接有轉銷，所述轉銷的表面套接有豎框，所述豎框的底部固定連接有滑塊，所述滑塊的底部與操作盒的內壁滑動連接，所述豎框的頂部固定連接有豎板，所述豎板的頂部貫穿至操作盒的頂部并固定連接有套框，所述套框的背面貫穿設置有凸板，所述培養機構頂部的左側固定連接有插板，所述凸板的背面貫穿至插板的內部；
拆卸培養板機構，所述拆卸培養板機構設置在培養機構的內部，所述拆卸培養板機構包括培養板組件，所述培養板組件頂部的兩側均固定連接有拆卸盒，所述拆卸盒內腔的底部固定連接有馬達二，所述馬達二的輸出端固定連接有圓盤，所述圓盤頂部的右側固定連接有旋銷，所述旋銷的表面套接有平框，所述平框的正面與背面均固定連接有輪桿，所述輪桿的外側滑動連接有梯形塊，所述梯形塊的外側滑動連接有連接板，所述連接板的兩側均與拆卸盒的內壁滑動連接，所述連接板的外側固定連接有拆卸塊，所述拆卸塊的外側貫穿至培養機構的內部。
作為本發明優選的，所述培養機構包括培養箱，所述培養箱頂部的右側通過合頁活動連接有蓋板一，所述蓋板一的左側貫穿設置有蓋板二。
作為本發明優選的，所述操作盒內腔的兩側均固定連接有限位塊，所述限位塊的內側與傳動帶接觸。
作為本發明優選的，所述皮帶輪一正面的頂部與底部均固定連接有限位桿，所述限位桿的正面與操作盒的內壁滑動連接。
作為本發明優選的，所述馬達一的頂部與底部均固定連接有連接塊，所述連接塊的外側與操作盒的內壁固定連接。
作為本發明優選的，所述操作盒內腔的底部開設有滑槽，所述滑塊的底部滑動連接在滑槽的內部。
作為本發明優選的，所述連接板的正面與背面均固定連接有氣管，所述氣管的外側與拆卸盒的內壁固定連接。
作為本發明優選的使用方法，包括以下步驟：
S1：首先，使用者在需要打開蓋板二時啟動馬達一，馬達一的輸出端帶動皮帶輪一旋轉，皮帶輪一通過傳動帶帶動皮帶輪二旋轉，傳動帶旋轉的同時帶動轉銷旋轉，轉銷帶動豎框向右移動，豎框帶動滑塊向右移動，豎框帶動豎板向右移動，豎板帶動套框向右移動，套框帶動凸板向右移動，凸板帶動插板向右移動，插板帶動蓋板二向右移動，使蓋板二回到蓋板一的內部，致使達到可以自動打開頂蓋的效果。
S2：然后在需要拆卸培養板組件時啟動馬達二，馬達二的輸出端帶動圓盤旋轉，圓盤帶動旋銷旋轉，旋銷帶動平框向外側移動，平框帶動輪桿向外側移動，輪桿帶動梯形塊向內側移動，梯形塊帶動連接板向內側移動，連接板帶動拆卸塊向內側移動，使拆卸塊脫離出培養箱的內部，致使達到可以快速拆卸培養板組件的效果。
與現有技術相比，本發明的有益效果如下：
1、本發明設置自動打開機構，利用凸板帶動插板向右移動，然后啟動馬達一，馬達一的輸出端帶動皮帶輪一旋轉，皮帶輪一通過傳動帶帶動皮帶輪二旋轉，傳動帶旋轉的同時帶動轉銷旋轉，轉銷帶動豎框向右移動，豎框帶動滑塊向右移動，豎框帶動豎板向右移動，豎板帶動套框向右移動，套框帶動凸板向右移動，凸板帶動插板向右移動，插板帶動蓋板二向右移動，使蓋板二回到蓋板一的內部，致使達到可以自動打開頂蓋的效果，然后在需要拆卸培養板組件時啟動馬達二，馬達二的輸出端帶動圓盤旋轉，圓盤帶動旋銷旋轉，旋銷帶動平框向外側移動，平框帶動輪桿向外側移動，輪桿帶動梯形塊向內側移動，梯形塊帶動連接板向內側移動，連接板帶動拆卸塊向內側移動，使拆卸塊脫離出培養箱的內部，致使達到可以快速拆卸培養板組件的效果，菌藻培養設備改變了傳統工人手動打開頂蓋影響隨時記錄效率的現象，采用了凸板帶動插板向右移動，就可以實現自動打開頂蓋，然后就不會影響工人的觀察效率，也不會不便于工人隨時記錄培養情況，更不會影響工人的便捷性。
2、本發明通過培養機構的設置，能夠使菌藻培養的更加充分，避免出現培養時出現不穩定的現象。
（發明人：許浩）
