公布日：2023.11.03
申請日：2023.09.28
分類號：C02F11/00(2006.01)I;B01D53/00(2006.01)I;C02F11/122(2019.01)I;C02F11/126(2019.01)I
摘要
本發明屬于污泥臭氣處理技術領域，特別涉及一種高濃度污泥除臭裝置，包括有支撐架、連接筒、排氣管、螺旋輸送架、轉動空心柱和導料環等，支撐架上連接有連接筒，連接筒上部連通有排氣管，連接筒內底部連接有導料環，連接筒內部轉動式連接有轉動空心柱，轉動空心柱上連接有螺旋輸送架。本發明通過電機二驅動螺旋輸送架和滑動桿轉動，螺旋輸送架將內筒下方的污泥往上輸送，使污泥在進料桶內循環翻動，污泥內部臭氣散出，從而對高濃度污泥進行處理，控制氣泵二抽入空氣，氣流沖出惡臭氣體，控制氣泵一抽出惡臭氣體，紫外線燈管處理惡臭氣體，滑動桿與凸條接觸，能夠使清理條將通氣孔中的污泥推出，避免通氣孔堵塞，提高處理效果。
權利要求書

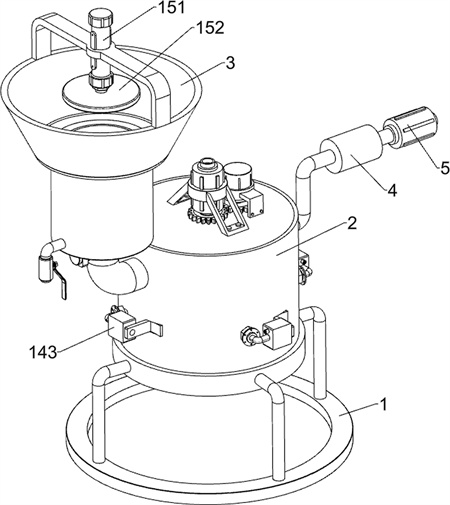

1.一種高濃度污泥除臭裝置，包括有支撐架（1）、連接筒（2）、進料桶（3）和排氣管（4），支撐架（1）上連接有連接筒（2），連接筒（2）上部連通有進料桶（3），連接筒（2）上部連通有排氣管（4），其特征是：還包括有氣泵一（5）、紫外線燈管（6）、螺旋輸送架（7）、轉動空心柱（71）、內筒（8）、導料環（9）、密封組件、驅動組件和通氣機構，排氣管（4）遠離連接筒（2）的一端安裝有氣泵一（5），排氣管（4）內部安裝有紫外線燈管（6），連接筒（2）內底部連接有導料環（9），導料環（9）內側為傾斜設置，導料環（9）上連接有內筒（8），連接筒（2）內部轉動式連接有轉動空心柱（71），轉動空心柱（71）上連接有螺旋輸送架（7），連接筒（2）上設有用于驅動螺旋輸送架（7）轉動的驅動組件，連接筒（2）上設有密封組件，轉動空心柱（71）上設有通氣機構;通氣機構包括有凸條（111）、氣泵二（112）、連通塊（113）、滑動桿（114）和清理組件，內筒（8）內壁周向間隔連接有若干個凸條（111），連接筒（2）頂部安裝有氣泵二（112），氣泵二（112）與轉動空心柱（71）連通，轉動空心柱（71）上連通有兩列連通塊（113），連通塊（113）上均開有兩個圓孔，連通塊（113）上均滑動式連接有滑動桿（114），滑動桿（114）轉動會間歇地與凸條（111）接觸，滑動桿（114）靠近相鄰連通塊（113）的一端上下兩側均開有若干個通氣孔，滑動桿（114）內設有用于清理通氣孔的清理組件;清理組件包括有滑動板（121）、清理條（122）、壓縮彈簧一（123）和擠壓塊（124），滑動桿（114）靠近相鄰連通塊（113）的一端內部均滑動式連接有兩個滑動板（121），滑動板（121）與相鄰滑動桿（114）之間均連接有壓縮彈簧一（123），同一滑動桿（114）內的兩個滑動板（121）相互遠離的一側均連接有若干個清理條（122），清理條（122）與通氣孔一一對齊，清理條（122）運動均會伸入相鄰的通氣孔內以清理通氣孔，連通塊（113）內部均連接有擠壓塊（124），滑動板（121）往靠近轉動空心柱（71）的一側運動均會與擠壓塊（124）接觸；將待處理的高濃度污泥加入進料桶（3）中，污泥流入連接筒（2）內，在導料環（9）的導流作用下污泥進入內筒（8）下方，通過驅動組件帶動轉動空心柱（71）、螺旋輸送架（7）、連通塊（113）和滑動桿（114）轉動，螺旋輸送架（7）將內筒（8）下方的污泥往上輸送，輸送至螺旋輸送架（7）頂部的污泥在重力作用下落入內筒（8）外壁與連接筒（2）之間，污泥再次沿著導料環（9）進入內筒（8）下方，同時控制氣泵二（112）將外部空氣抽入轉動空心柱（71）內，氣流通過連通塊（113）進入滑動桿（114）內，氣流再從通氣孔噴出，滑動桿（114）轉動與凸條（111）接觸時，凸條（111）擠壓滑動桿（114）往靠近連通塊（113）的一側運動，進而帶動滑動板（121）和清理條（122）往靠近擠壓塊（124）的一側運動，擠壓塊（124）擠壓滑動板（121），使得清理條（122）伸入通氣孔中，清理條（122）將通氣孔中的污泥推出，并且連通塊（113）將滑動桿（114）表面推出的污泥刮落，當滑動桿（114）轉動與凸條（111）分離時，在氣流的作用下會推動滑動桿（114）運動復位。
2.按照權利要求1所述的一種高濃度污泥除臭裝置，其特征是：密封組件包括有密封蓋板（21）和電機一（22），連接筒（2）底部轉動式連接有密封蓋板（21），連接筒（2）下部連接有電機一（22），電機一（22）的輸出軸與密封蓋板（21）連接。
3.按照權利要求1所述的一種高濃度污泥除臭裝置，其特征是：驅動組件包括有電機二（101）、齒輪一（102）和齒輪二（103），連接筒（2）頂部連接有電機二（101），電機二（101）的輸出軸上連接有齒輪一（102），轉動空心柱（71）上部連接有齒輪二（103），齒輪二（103）與齒輪一（102）嚙合。
4.按照權利要求1所述的一種高濃度污泥除臭裝置，其特征是：還包括有刮除機構，刮除機構包括有連接板（131）、推板（132）和刮板（133），轉動空心柱（71）上端均連接有兩個連接板（131），連接板（131）均與連接筒（2）內頂部接觸，連接板（131）遠離轉動空心柱（71）的一端均連接有推板（132），推板（132）均與連接筒（2）內壁接觸，推板（132）遠離連接板（131）的一端均連接有刮板（133），刮板（133）均與導料環（9）接觸。
5.按照權利要求4所述的一種高濃度污泥除臭裝置，其特征是：還包括有噴灑機構，噴灑機構包括有滑動架（142）、活塞框（143）、活塞板（144）、壓縮彈簧二（145）、噴頭（146）和進液管（147），連接筒（2）外壁周向間隔安裝有四個用于噴灑除菌劑的噴頭（146），噴頭（146）上均連通有活塞框（143），活塞框（143）上均滑動式連接有設有斜面的滑動架（142），滑動架（142）均與連接筒（2）滑動密封連接，推板（132）轉動會間歇地與滑動架（142）接觸，滑動架（142）上均連接有活塞板（144），活塞板（144）均與活塞框（143）密封滑動連接，活塞板（144）與相鄰活塞框（143）之間均連接有壓縮彈簧二（145），活塞框（143）靠近相鄰噴頭（146）的一側均安裝有進液管（147），進液管（147）和噴頭（146）內部均設有單向閥。
6.按照權利要求1所述的一種高濃度污泥除臭裝置，其特征是：還包括有壓料機構，壓料機構包括有電動推桿（151）、壓板（152）、過濾筒（153）、排液管（154）、電機三（155）和閥門（156），進料桶（3）頂部連接有電動推桿（151），電動推桿（151）的伸縮桿上連接有壓板（152），進料桶（3）內部連接有過濾筒（153），過濾筒（153）上開有若干個濾孔，進料桶（3）下部安裝有排液管（154），進料桶（3）下部連接有電機三（155），進料桶（3）下部內部轉動式連接有閥門（156），電機三（155）的輸出軸與閥門（156）連接。
7.按照權利要求1所述的一種高濃度污泥除臭裝置，其特征是：擠壓塊（124）遠離轉動空心柱（71）的一側均設有兩個斜面。
發明內容
為了克服現有技術處理高濃度污泥時，污泥儲存區的污泥堆積在一起，深層污泥內部的臭氣難以有效散出，除臭效果有限的缺點，本發明的目的是提供一種能夠提高處理效果的高濃度污泥除臭裝置。
本發明的技術實施方案是：一種高濃度污泥除臭裝置，包括有支撐架、連接筒、進料桶和排氣管，支撐架上連接有連接筒，連接筒上部連通有進料桶，連接筒上部連通有排氣管，還包括有氣泵一、紫外線燈管、螺旋輸送架、轉動空心柱、內筒、導料環、密封組件、驅動組件和通氣機構，排氣管遠離連接筒的一端安裝有氣泵一，排氣管內部安裝有紫外線燈管，連接筒內底部連接有導料環，導料環內側為傾斜設置，導料環上連接有內筒，連接筒內部轉動式連接有轉動空心柱，轉動空心柱上連接有螺旋輸送架，連接筒上設有用于驅動螺旋輸送架轉動的驅動組件，連接筒上設有密封組件，轉動空心柱上設有通氣機構。
可選地，密封組件包括有密封蓋板和電機一，連接筒底部轉動式連接有密封蓋板，連接筒下部連接有電機一，電機一的輸出軸與密封蓋板連接。
可選地，驅動組件包括有電機二、齒輪一和齒輪二，連接筒頂部連接有電機二，電機二的輸出軸上連接有齒輪一，轉動空心柱上部連接有齒輪二，齒輪二與齒輪一嚙合。
可選地，通氣機構包括有凸條、氣泵二、連通塊、滑動桿和清理組件，內筒內壁周向間隔連接有若干個凸條，連接筒頂部安裝有氣泵二，氣泵二與轉動空心柱連通，轉動空心柱上連通有兩列連通塊，連通塊上均開有兩個圓孔，連通塊上均滑動式連接有滑動桿，滑動桿轉動會間歇地與凸條接觸，滑動桿靠近相鄰連通塊的一端上下兩側均開有若干個通氣孔，滑動桿內設有用于清理通氣孔的清理組件。
可選地，清理組件包括有滑動板、清理條、壓縮彈簧一和擠壓塊，滑動桿靠近相鄰連通塊的一端內部均滑動式連接有兩個滑動板，滑動板與相鄰滑動桿之間均連接有壓縮彈簧一，同一滑動桿內的兩個滑動板相互遠離的一側均連接有若干個清理條，清理條與通氣孔一一對齊，清理條運動均會伸入相鄰的通氣孔內以清理通氣孔，連通塊內部均連接有擠壓塊，滑動板往靠近轉動空心柱的一側運動均會與擠壓塊接觸。
可選地，還包括有刮除機構，刮除機構包括有連接板、推板和刮板，轉動空心柱上端均連接有兩個連接板，連接板均與連接筒內頂部接觸，連接板遠離轉動空心柱的一端均連接有推板，推板均與連接筒內壁接觸，推板遠離連接板的一端均連接有刮板，刮板均與導料環接觸。
可選地，還包括有噴灑機構，噴灑機構包括有滑動架、活塞框、活塞板、壓縮彈簧二、噴頭和進液管，連接筒外壁周向間隔安裝有四個用于噴灑除菌劑的噴頭，噴頭上均連通有活塞框，活塞框上均滑動式連接有設有斜面的滑動架，滑動架均與連接筒滑動密封連接，推板轉動會間歇地與滑動架接觸，滑動架上均連接有活塞板，活塞板均與活塞框密封滑動連接，活塞板與相鄰活塞框之間均連接有壓縮彈簧二，活塞框靠近相鄰噴頭的一側均安裝有進液管，進液管和噴頭內部均設有單向閥。
可選地，還包括有壓料機構，壓料機構包括有電動推桿、壓板、過濾筒、排液管、電機三和閥門，進料桶頂部連接有電動推桿，電動推桿的伸縮桿上連接有壓板，進料桶內部連接有過濾筒，過濾筒上開有若干個濾孔，進料桶下部安裝有排液管，進料桶下部連接有電機三，進料桶下部內部轉動式連接有閥門，電機三的輸出軸與閥門連接。
可選地，擠壓塊遠離轉動空心柱的一側均設有兩個斜面。
與現有技術相比，本發明具有如下優點：1、本發明通過電機二驅動螺旋輸送架和滑動桿轉動，螺旋輸送架將內筒下方的污泥往上輸送，使污泥在進料桶內循環翻動，污泥內部臭氣散出，從而對高濃度污泥進行處理，控制氣泵二抽入空氣，氣流沖出惡臭氣體，控制氣泵一抽出惡臭氣體，紫外線燈管處理惡臭氣體，滑動桿與凸條接觸，能夠使清理條將通氣孔中的污泥推出，避免通氣孔堵塞，提高處理效果。
2、本發明的轉動空心柱轉動時，帶動連接板、推板和刮板轉動刮落污泥，從而避免污泥粘在連接筒內頂部、連接筒內壁和導料環上，保證能夠完全地對污泥進行處理。
3、本發明通過進液管外接除菌劑管道，推板轉動會推動滑動架，使除菌劑抽入活塞框內，推板越過滑動架時，活塞板將活塞框內除菌劑擠出，從而自動使除菌劑間歇地從噴頭噴出，有效地對污泥中的細菌進行消殺，減少細菌的繁殖，通過電動推桿驅動壓板往下壓實污泥，使污泥中的污水擠出，以降低污泥含水量。
（發明人：田卓;嚴興;葉永鵬;吳旸;何志星;譚泳斌;姚瑛）
