公布日：2024.05.03
申請日：2024.03.15
分類號：C02F1/00(2023.01)I;B01D53/00(2006.01)I
摘要
本發明公開了一種生活污水處理的除臭裝置，涉及污水處理領域，包括除臭筒、固定連通在除臭筒底部的排水管以及轉動連接在除臭筒內壁底端的攪拌輪，其特征在于，所述除臭筒的內部設置有噴淋除臭機構，所述噴淋除臭機構包括通過連桿固定連接在除臭筒內壁的出水盒，所述出水盒的底部固定安裝有若干霧化噴頭，所述出水盒的頂部固定連通有除臭進液管。該生活污水處理的除臭裝置，通過噴淋除臭機構的使用，使得除臭劑可以自上而下以水霧的形態噴灑出，而污水自下而上以水柱的形態噴出，并在導流塊的驅使下，最終以倒立圓錐狀水幕的形態向四周擴散，與向下流動的除臭劑水霧進行充分接觸，使得污水的除臭效果更好。
權利要求書

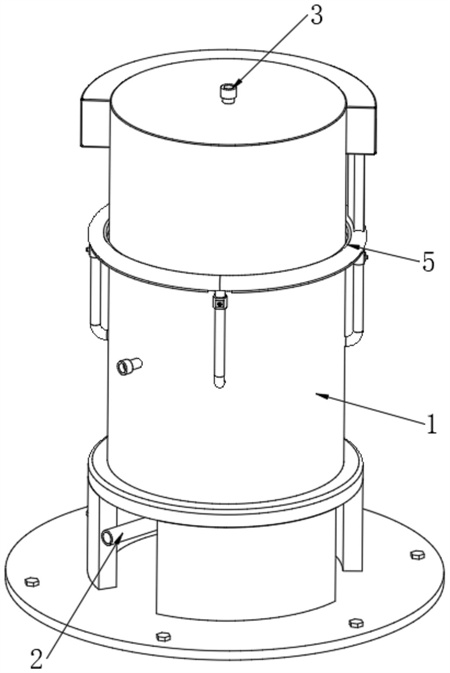

1.一種生活污水處理的除臭裝置，包括除臭筒(1)、固定連通在除臭筒(1)底部的排水管(2)以及轉動連接在除臭筒(1)內壁底端的攪拌輪(4)，其特征在于，所述除臭筒(1)的內部設置有噴淋除臭機構(3)，所述噴淋除臭機構(3)包括通過連桿固定連接在除臭筒(1)內壁的出水盒(31)，所述出水盒(31)的底部固定安裝有若干霧化噴頭(32)，所述出水盒(31)的頂部固定連通有除臭進液管(33)，所述除臭筒(1)的內壁固定安裝有過濾盒(34)，所述過濾盒(34)的頂部固定安裝有進液盒(35)，所述進液盒(35)的頂面開設有若干噴水口(36)，所述進液盒(35)的外部設置有與噴水口(36)相對應的導流組件(37)，所述進液盒(35)的外部固定連通有污水進液管(39)，所述過濾盒(34)的內部設置有復濾組件(38)；所述導流組件(37)用于驅使噴水口(36)處噴出的污水呈倒立圓錐狀向四周擴散；所述復濾組件(38)用于對污水中的臭味氣體進行吸附濾除。
2.根據權利要求1所述的一種生活污水處理的除臭裝置，其特征在于，所述導流組件(37)包括固定連接在進液盒(35)內壁的支桿(371)，所述支桿(371)的頂端穿過噴水口(36)并延伸至進液盒(35)的外部，所述支桿(371)的頂端固定連接有導流塊(372)。
3.根據權利要求2所述的一種生活污水處理的除臭裝置，其特征在于，所述導流塊(372)的形狀為倒立圓錐狀，所述支桿(371)與噴水口(36)同心設置。
4.根據權利要求3所述的一種生活污水處理的除臭裝置，其特征在于，所述霧化噴頭(32)的位置與噴水口(36)相對應，所述霧化噴頭(32)處噴出的水霧可對噴水口(36)噴出后形成的若干倒立圓錐狀水幕進行全覆蓋。
5.根據權利要求4所述的一種生活污水處理的除臭裝置，其特征在于，所述復濾組件(38)包括開設在過濾盒(34)內部的匯聚腔(381)，所述過濾盒(34)的頂面開設有若干與匯聚腔(381)相連通的收集槽(382)，所述過濾盒(34)內部開設有位于匯聚腔(381)下方的過濾腔(383)，所述過濾腔(383)內部填充有除臭濾材(384)，所述過濾腔(383)與匯聚腔(381)之間開設有連通槽(385)，所述過濾盒(34)底面開設有若干組排液口(386)。
6.根據權利要求5所述的一種生活污水處理的除臭裝置，其特征在于，所述過濾腔(383)的形狀為圓錐臺狀態，且所述連通槽(385)與過濾腔(383)同心設置。
7.根據權利要求6所述的一種生活污水處理的除臭裝置，其特征在于，若干組所述排液口(386)的直徑值自中間向外側依次逐漸增大。
8.根據權利要求7所述的一種生活污水處理的除臭裝置，其特征在于，所述除臭筒(1)上設置有循環除臭機構(5)，所述循環除臭機構(5)包括固定安裝在除臭筒(1)側面頂部的弧形濾盒(51)，所述弧形濾盒(51)內部固定安裝有網板(52)，所述弧形濾盒(51)內部通過網板(52)分隔形成有吸附腔(53)和導流腔(54)，所述吸附腔(53)內部填充有吸附填料(55)，所述導流腔(54)的內部固定安裝有引流扇(56)，所述弧形濾盒(51)表面固定安裝有連通導流腔(54)與除臭筒(1)內部的吸氣管(57)，所述除臭筒(1)的外部固定安裝有環管(58)，所述環管(58)的底部呈圓弧狀等距固定連通有若干排氣管(59)，所述排氣管(59)的外部安裝有控制閥(510)，所述環管(58)與吸附腔(53)之間固定連通有連通管(511)。
9.根據權利要求8所述的一種生活污水處理的除臭裝置，其特征在于，所述引流扇(56)牽引導流腔(54)內部氣體流向吸附腔(53)中，所述連通管(511)與吸附腔(53)連通處位于吸附腔(53)內部遠離導流腔(54)一側，所述吸氣管(57)與導流腔(54)連通處位于引流扇(56)遠離網板(52)的一側。
10.根據權利要求9所述的一種生活污水處理的除臭裝置，其特征在于，所述吸氣管(57)設置在出水盒(31)上方，所述排氣管(59)與除臭筒(1)內部相連通，所述排氣管(59)與除臭筒(1)的連通處位于噴水口(36)下方。
發明內容
本發明的目的是提供一種生活污水處理的除臭裝置，以解決現有技術中的上述不足之處。
為了實現上述目的，本發明提供如下技術方案：一種生活污水處理的除臭裝置，包括除臭筒、固定連通在除臭筒底部的排水管以及轉動連接在除臭筒內壁底端的攪拌輪，所述除臭筒的內部設置有噴淋除臭機構，所述噴淋除臭機構包括通過連桿固定連接在除臭筒內壁的出水盒，所述出水盒的底部固定安裝有若干霧化噴頭，所述出水盒的頂部固定連通有除臭進液管，所述除臭筒的內壁固定安裝有過濾盒，所述過濾盒的頂部固定安裝有進液盒，所述進液盒的頂面開設有若干噴水口，所述進液盒的外部設置有與噴水口相對應的導流組件，所述進液盒的外部固定連通有污水進液管，所述過濾盒的內部設置有復濾組件；
所述導流組件用于驅使噴水口處噴出的污水呈倒立圓錐狀向四周擴散；
所述復濾組件用于對污水中的臭味氣體進行吸附濾除。
進一步的，所述導流組件包括固定連接在進液盒內壁的支桿，所述支桿的頂端穿過噴水口并延伸至進液盒的外部，所述支桿的頂端固定連接有導流塊。
進一步的，所述導流塊的形狀為倒立圓錐狀，所述支桿與噴水口同心設置。
進一步的，所述霧化噴頭的位置與噴水口相對應，所述霧化噴頭處噴出的水霧可對噴水口噴出后形成的若干倒立圓錐狀水幕進行全覆蓋。
進一步的，所述復濾組件包括開設在過濾盒內部的匯聚腔，所述過濾盒的頂面開設有若干與匯聚腔相連通的收集槽，所述過濾盒內部開設有位于匯聚腔下方的過濾腔，所述過濾腔內部填充有除臭濾材，所述過濾腔與匯聚腔之間開設有連通槽，所述過濾盒底面開設有若干組排液口。
進一步的，所述過濾腔的形狀為圓錐臺狀態，且所述連通槽與過濾腔同心設置。
進一步的，若干組所述排液口的直徑值自中間向外側依次逐漸增大。
進一步的，所述除臭筒上設置有循環除臭機構，所述循環除臭機構包括固定安裝在除臭筒側面頂部的弧形濾盒，所述弧形濾盒內部固定安裝有網板，所述弧形濾盒內部通過網板分隔形成有吸附腔和導流腔，所述吸附腔內部填充有吸附填料，所述導流腔的內部固定安裝有引流扇，所述弧形濾盒表面固定安裝有連通導流腔與除臭筒內部的吸氣管，所述除臭筒的外部固定安裝有環管，所述環管的底部呈圓弧狀等距固定連通有若干排氣管，所述排氣管的外部安裝有控制閥，所述環管與吸附腔之間固定連通有連通管。
進一步的，所述引流扇牽引導流腔內部氣體流向吸附腔中，所述連通管與吸附腔連通處位于吸附腔內部遠離導流腔一側，所述吸氣管與導流腔連通處位于引流扇遠離網板的一側。
進一步的，所述吸氣管設置在出水盒上方，所述排氣管與除臭筒內部相連通，所述排氣管與除臭筒的連通處位于噴水口下方。
與現有技術相比，本發明提供的一種生活污水處理的除臭裝置，具備以下有益效果：
1、該生活污水處理的除臭裝置，通過噴淋除臭機構的使用，使得除臭劑可以自上而下以水霧的形態噴灑出，而污水自下而上以水柱的形態噴出，并在導流塊的驅使下，最終以倒立圓錐狀水幕的形態向四周擴散，與向下流動的除臭劑水霧進行充分接觸，使得污水的除臭效果更好。
2、該生活污水處理的除臭裝置，通過循環除臭機構的使用，可以在污水以倒立圓錐狀水幕的形態向四周擴散，并進行異味擴散的過程中，向水幕底部位置噴出流速較慢的氣體，同時在除臭筒的頂部產生一定的吸力，使得除臭筒內部的空氣可以循環流動，并在經過弧形濾盒時進行除臭吸附，從而可以對污水進行更為全面的除臭處理。
（發明人：黃曉艷）
