公布日：2024.02.02
申請日：2023.12.27
分類號：B01D36/04(2006.01)I;B01D33/15(2006.01)I;B01D33/76(2006.01)I;B01D33/46(2006.01)I;B01D33/37(2006.01)I
摘要
本發明公開了污水處理技術領域的一種全封閉的污水處理系統，包括污水池，所述污水池內部固定連接有轉軸，所述轉軸兩側均分別轉動連接有過濾板，所述過濾板頂部固定連接有頂板，所述過濾板中部固定連接有連接板，所述過濾板底部固定連接有底板，所述過濾板一端轉動連接有側轉板，本發明通過采用兩個對接的過濾板，通過轉軸轉動過濾板將污水池中的垃圾全部集中收集起來，能夠有效提高污水池垃圾過濾的效果，通過驅動調節組件將過濾板內部收集的垃圾全部取出，不僅解決了污水池中懸浮物垃圾和沉淀物垃圾較多分散不均不好清理的問題，同時又能夠對過濾板上纏繞的柔性垃圾進行有效處理，有效提高對污水的過濾效果。
權利要求書

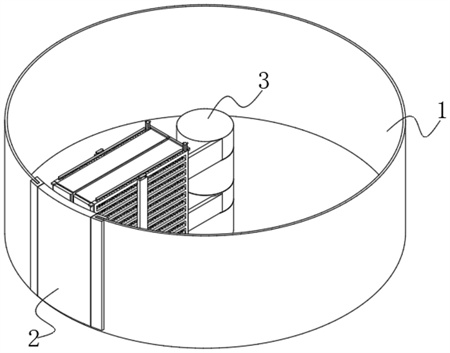

1.一種全封閉的污水處理系統，包括污水池(1)，其特征在于：所述污水池(1)內部固定連接有轉軸(3)，所述轉軸(3)兩側均分別轉動連接有過濾板(7)，所述過濾板(7)頂部固定連接有頂板(13)，所述過濾板(7)中部固定連接有連接板(16)，所述過濾板(7)底部固定連接有底板(18)，所述過濾板(7)一端轉動連接有側轉板(15)，所述側轉板(15)上設置有用于其復位的扭簧，所述過濾板(7)一側滑動連接有側板(10)，所述側板(10)上設置有驅動調節組件，所述驅動調節組件用于推動側板(10)將過濾板(7)內部雜質清理出來。
2.根據權利要求1所述的一種全封閉的污水處理系統，其特征在于：所述驅動調節組件包括滑板(4)，所述滑板(4)滑動設置在污水池(1)內部，所述滑板(4)一端固定連接有夾塊(5)，所述側板(10)側壁上固定連接有用于和夾塊(5)對接的對接塊(12)，所述對接塊(12)頂部轉動連接有轉桿(20)，所述對接塊(12)上設置有用于轉桿(20)復位的第三彈簧(26)，所述轉桿(20)頂部固定連接有用于和夾塊(5)扣接的第一凸塊(19)，所述側板(10)內部滑動連接有伸縮桿(23)，所述伸縮桿(23)底部設置有用于其復位的第二彈簧(25)，所述伸縮桿(23)一端固定連接有第二凸塊(24)，所述第二凸塊(24)滑動穿過側板(10)并與轉桿(20)側壁接觸，所述過濾板(7)頂部滑動連接有錐塊(22)，所述過濾板(7)內部設置有用于錐塊(22)復位的第一彈簧(21)。
3.根據權利要求1所述的一種全封閉的污水處理系統，其特征在于：所述過濾板(7)內部滑動連接有若干個呈等距分布的過濾軸(6)，若干個所述過濾軸(6)的頂部共同固定連接有連接片，所述過濾板(7)一端固定連接有氣缸(8)，所述氣缸(8)的輸出軸與連接片固定連接。
4.根據權利要求2所述的一種全封閉的污水處理系統，其特征在于：所述連接板(16)兩側的過濾板(7)上均分別滑動連接有第一滑動板(14)、第二滑動板(17)，所述過濾板(7)內部轉動連接有雙向螺紋絲桿，所述第一滑動板(14)、第二滑動板(17)均分別螺旋套接在雙向螺紋絲桿上，所述過濾板(7)頂部固定連接有驅動電機(9)，所述驅動電機(9)的輸出軸穿過過濾板(7)并與雙向螺紋絲桿固定連接。
5.根據權利要求4所述的一種全封閉的污水處理系統，其特征在于：所述側板(10)上開設有若干個分別用于和第一滑動板(14)、連接板(16)、第二滑動板(17)對接的對接槽(11)。
6.根據權利要求1所述的一種全封閉的污水處理系統，其特征在于：所述污水池(1)一側設置有閘門(2)，所述閘門(2)與污水池(1)密封連接。
7.根據權利要求1所述的一種全封閉的污水處理系統，其特征在于：所述過濾軸(6)的外壁均為光滑壁，所述(過濾軸(6)能夠與過濾板(7)內壁完全貼合。
8.根據權利要求5所述的一種全封閉的污水處理系統，其特征在于：所述滑板(4)側壁上開設有若干個和對接槽(11)位置對應的卡槽。
發明內容
本發明的目的在于提供一種全封閉的污水處理系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種全封閉的污水處理系統，包括污水池，所述污水池內部固定連接有轉軸，所述轉軸兩側均分別轉動連接有過濾板，所述過濾板頂部固定連接有頂板，所述過濾板中部固定連接有連接板，所述過濾板底部固定連接有底板，所述過濾板一端轉動連接有側轉板，所述側轉板上設置有用于其復位的扭簧，所述過濾板一側滑動連接有側板，所述側板上設置有驅動調節組件，所述驅動調節組件用于推動側板將過濾板內部雜質清理出來。
作為本發明的進一步方案，所述驅動調節組件包括滑板，所述滑板滑動設置在污水池內部，所述滑板一端固定連接有夾塊，所述側板側壁上固定連接有用于和夾塊對接的對接塊，所述對接塊頂部轉動連接有轉桿，所述對接塊上設置有用于轉桿復位的第三彈簧，所述轉桿頂部固定連接有用于和夾塊扣接的第一凸塊，所述側板內部滑動連接有伸縮桿，所述伸縮桿底部設置有用于其復位的第二彈簧，所述伸縮桿一端固定連接有第二凸塊，所述第二凸塊滑動穿過側板并與轉桿側壁接觸，所述過濾板頂部滑動連接有錐塊，所述過濾板內部設置有用于錐塊復位的第一彈簧。
作為本發明的進一步方案，所述過濾板內部滑動連接有若干個呈等距分布的過濾軸，若干個所述過濾軸的頂部共同固定連接有連接片，所述過濾板一端固定連接有氣缸，所述氣缸的輸出軸與連接片固定連接。
作為本發明的進一步方案，所述連接板兩側的過濾板上均分別滑動連接有第一滑動板、第二滑動板，所述過濾板內部轉動連接有雙向螺紋絲桿，所述第一滑動板、第二滑動板均分別螺旋套接在雙向螺紋絲桿上，所述過濾板頂部固定連接有驅動電機，所述驅動電機的輸出軸穿過過濾板并與雙向螺紋絲桿固定連接。
作為本發明的進一步方案，所述側板上開設有若干個分別用于和第一滑動板、連接板、第二滑動板對接的對接槽。
作為本發明的進一步方案，所述污水池一側設置有閘門，所述閘門與污水池密封連接。
作為本發明的進一步方案，所述過濾軸的外壁均為光滑壁，所述過濾軸能夠與過濾板內壁完全貼合。
作為本發明的進一步方案，所述滑板側壁上開設有若干個和對接槽位置對應的卡槽。
與現有技術相比，本發明的有益效果是：
1.本發明通過采用兩個對接的過濾板，通過轉軸轉動過濾板將污水池中的垃圾全部集中收集起來，能夠有效提高污水池垃圾過濾的效果，通過驅動調節組件將過濾板內部收集的垃圾全部取出，不僅解決了污水池中懸浮物垃圾和沉淀物垃圾較多分散不均不好清理的問題，同時又能夠對過濾板上纏繞的柔性垃圾進行有效處理，有效提高對污水的過濾效果。
（發明人：單保貞;高艷莉;任艷娜;李靖存;李麗;張云霞）
