公布日：2023.09.12
申請日：2023.06.26
分類號：C02F1/00(2023.01)I
摘要
本發明公開了一種工業高鹽廢水處理設備及處理方法，本發明涉及廢水處理技術領域，包括面板，所述面板下表面的邊角處固定連接有支撐腿，所述面板下表面的軸心處固定連接有收集箱，所述收集箱貫穿面板，所述收集箱的內壁處固定連接有篩板，通過設置篩板和收集箱，可以對工業高鹽廢水之中的雜質和碎屑進行阻隔，從而對凈化之后的工業高鹽廢水進行收集，轉動裝置，所述轉動裝置包括第一支撐桿和第二支撐桿，所述第一支撐桿固定連接在面板上表面的邊側處，所述第一支撐桿遠離面板的一端固定連接有限位框，過濾裝置，通過設置過濾裝置，可以對工業高鹽廢水之中的雜質和碎屑進行過濾，達到對工業高鹽廢水中的雜質進行過濾和凈化。
權利要求書
1.一種工業高鹽廢水處理設備，包括面板(1)，所述面板(1)下表面的邊角處固定連接有支撐腿(2)，所述面板(1)下表面的軸心處固定連接有收集箱(3)，所述收集箱(3)貫穿面板(1)，所述收集箱(3)的內壁處固定連接有篩板(4)，其特征在于：該工業高鹽廢水處理設備，還包括；轉動裝置(5)，所述轉動裝置(5)包括第一支撐桿(51)和第二支撐桿(55)，所述第一支撐桿(51)固定連接在面板(1)上表面的邊側處，所述第一支撐桿(51)遠離面板(1)的一端固定連接有限位框(52)；過濾裝置(6)，所述過濾裝置(6)包括過濾箱(61)，所述過濾箱(61)固定連接在第二支撐桿(55)的端部，所述過濾箱(61)內壁的底端固定連接有內螺紋環(62)；凈水裝置(7)，所述凈水裝置(7)包括第一連接箱(71)，所述第一連接箱(71)固定連接在過濾箱(61)的外表面，所述第一連接箱(71)貫穿過濾箱(61)，所述第一連接箱(71)外表面遠離過濾箱(61)的一側固定連接有連接管(72)，所述連接管(72)遠離第一連接箱(71)的一端固定連接有第二連接箱(73)。
2.根據權利要求1所述的一種工業高鹽廢水處理設備，其特征在于：所述限位框(52)的內腔處轉動連接有轉動球(53)，所述轉動球(53)外表面遠離限位框(52)的一側固定連接有轉動塊(54)，所述第二支撐桿(55)的端部固定連接在轉動塊(54)的外表面。
3.根據權利要求1所述的一種工業高鹽廢水處理設備，其特征在于：所述內螺紋環(62)的螺紋處螺紋連接有進水裝置(63)，所述進水裝置(63)包括外螺紋環(631)，所述外螺紋環(631)螺紋連接在內螺紋環(62)的螺紋處，所述外螺紋環(631)的內圈處固定連接有進水管(632)。
4.根據權利要求3所述的一種工業高鹽廢水處理設備，其特征在于：所述外螺紋環(631)的下表面固定連接有第三支撐桿(633)，所述第三支撐桿(633)遠離外螺紋環(631)的一端固定連接有擠壓塊(634)，所述擠壓塊(634)的上表面固定連接有第一軟墊(635)。
5.根據權利要求1所述的一種工業高鹽廢水處理設備，其特征在于：所述過濾箱(61)的內壁處固定連接有垃圾分離裝置(64)，所述垃圾分離裝置(64)包括底殼(641)，所述底殼(641)固定連接在過濾箱(61)的內壁處，所述底殼(641)的上表面固定連接有第一隔板(642)，所述第一隔板(642)的數量為若干個。
6.根據權利要求5所述的一種工業高鹽廢水處理設備，其特征在于：所述第一隔板(642)的端部固定連接有頂殼(643)，所述頂殼(643)的上表面固定連接有限位塊(644)，所述頂殼(643)的內壁處固定連接有第二軟墊(645)，所述頂殼(643)的下表面固定連接有固定塊(646)，所述固定塊(646)的下表面固定連接有彈簧(647)。
7.根據權利要求6所述的一種工業高鹽廢水處理設備，其特征在于：所述彈簧(647)的底端固定連接有第四支撐桿(648)，所述第四支撐桿(648)遠離彈簧(647)的一端固定連接有活動桿(649)，所述活動桿(649)的頂端固定連接有擠壓板(6410)，所述擠壓板(6410)與第二軟墊(645)相擠壓適配，所述擠壓板(6410)的上表面固定連接有第三軟墊(6411)，所述第三軟墊(6411)的上表面固定連接有活動板(6412)，所述活動板(6412)的外表面固定連接有密封片(6413)，所述密封片(6413)與限位塊(644)相擠壓適配。
8.根據權利要求1所述的一種工業高鹽廢水處理設備，其特征在于：所述第二連接箱(73)的外表面固定連接有出水箱(74)，所述出水箱(74)的上表面固定連接有第二隔板(75)，所述出水箱(74)的內壁處固定連接有第五支撐桿(76)，所述第五支撐桿(76)的端部固定連接有固定環(77)。
9.根據權利要求8所述的一種工業高鹽廢水處理設備，其特征在于：所述出水箱(74)的內壁處固定連接有第六支撐桿(78)，所述第六支撐桿(78)的端部固定連接有限位環(79)，所述限位環(79)的內圈處轉動連接有轉動柱(710)，所述轉動柱(710)的下表面固定連接有第七支撐桿(711)。

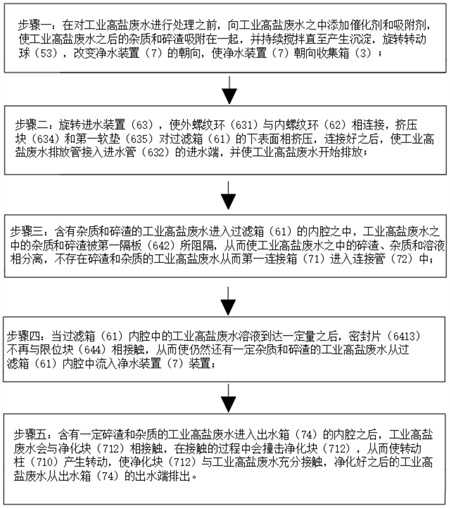

10.一種工業高鹽廢水處理設備的使用方法，其特征在于，包括如下步驟：步驟一：在對工業高鹽廢水進行處理之前，向工業高鹽廢水之中添加催化劑和吸附劑，使工業高鹽廢水之后的雜質和碎渣吸附在一起，并持續攪拌直至產生沉淀，旋轉轉動球(53)，改變凈水裝置(7)的朝向，使凈水裝置(7)朝向收集箱(3)；步驟二：旋轉進水裝置(63)，使外螺紋環(631)與內螺紋環(62)相連接，擠壓塊(634)和第一軟墊(635)對過濾箱(61)的下表面相擠壓，連接好之后，使工業高鹽廢水排放管接入進水管(632)的進水端，并使工業高鹽廢水開始排放；步驟三：含有雜質和碎渣的工業高鹽廢水進入過濾箱(61)的內腔之中，工業高鹽廢水之中的雜質和碎渣被第一隔板(642)所阻隔，從而使工業高鹽廢水之中的碎渣、雜質和溶液相分離，不存在碎渣和雜質的工業高鹽廢水從而第一連接箱(71)進入連接管(72)中；步驟四：當過濾箱(61)內腔中的工業高鹽廢水溶液到達一定量之后，密封片(6413)不再與限位塊(644)相接觸，從而使仍然還有一定雜質和碎渣的工業高鹽廢水從過濾箱(61)內腔中流入凈水裝置(7)裝置；步驟五：含有一定碎渣和雜質的工業高鹽廢水進入出水箱(74)的內腔之后，工業高鹽廢水會與凈化塊(712)相接觸，在接觸的過程中會撞擊凈化塊(712)，從而使轉動柱(710)產生轉動，使凈化塊(712)與工業高鹽廢水充分接觸，凈化好之后的工業高鹽廢水從出水箱(74)的出水端排出。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種工業高鹽廢水處理設備，包括面板，所述面板下表面的邊角處固定連接有支撐腿，所述面板下表面的軸心處固定連接有收集箱，所述收集箱貫穿面板，所述收集箱的內壁處固定連接有篩板，通過設置篩板和收集箱，可以對工業高鹽廢水之中的雜質和碎屑進行阻隔，從而對凈化之后的工業高鹽廢水進行收集。
轉動裝置，通過設置轉動裝置，可以調整過濾裝置和凈水裝置的位置關系，當過濾裝置在上，凈水裝置在下的時候，裝置處于排水狀態，從而使過濾凈化之后的工業高鹽廢水排出裝置，當過濾裝置在下，凈水裝置在上的時候，操作人員能夠通過旋轉進水裝置，使被阻隔的垃圾能夠倒出，從而完成垃圾的回收工作，所述轉動裝置包括第一支撐桿和第二支撐桿，所述第一支撐桿固定連接在面板上表面的邊側處，所述第一支撐桿遠離面板的一端固定連接有限位框；
過濾裝置，通過設置過濾裝置，可以對工業高鹽廢水之中的雜質和碎屑進行過濾，從而達到無雜質的工業高鹽水，所述過濾裝置包括過濾箱，所述過濾箱固定連接在第二支撐桿的端部，所述過濾箱內壁的底端固定連接有內螺紋環，內螺紋環的設置，可以使進水裝置緊密地連接在過濾箱的內壁處；
凈水裝置，通過設置凈水裝置，可以使仍然含有一部分雜質的工業高鹽廢水得到凈化，從而在后續工業高鹽廢水回收的過程中，使回收的工業高鹽水更加的純凈，所述凈水裝置包括第一連接箱，所述第一連接箱固定連接在過濾箱的外表面，所述第一連接箱貫穿過濾箱，所述第一連接箱外表面遠離過濾箱的一側固定連接有連接管，所述連接管遠離第一連接箱的一端固定連接有第二連接箱，第一連接箱、連接管和第二連接箱的設置，可以使過濾箱中過濾好之后的工業高鹽廢水轉移到出水箱的內腔中。
優選的，所述限位框的內腔處轉動連接有轉動球，所述轉動球外表面遠離限位框的一側固定連接有轉動塊，所述第二支撐桿的端部固定連接在轉動塊的外表面，通過設置轉動球和限位框，可以使過濾裝置和凈水裝置能夠產生轉動。
優選的，所述內螺紋環的螺紋處螺紋連接有進水裝置，所述進水裝置包括外螺紋環，所述外螺紋環螺紋連接在內螺紋環的螺紋處，所述外螺紋環的內圈處固定連接有進水管，外螺紋環的設置，可以與內螺紋環相配合，從而使進水裝置與過濾箱緊密地連接在一起。
優選的，所述外螺紋環的下表面固定連接有第三支撐桿，所述第三支撐桿遠離外螺紋環的一端固定連接有擠壓塊，所述擠壓塊的上表面固定連接有第一軟墊，擠壓塊和第一軟墊的設置，可以使外螺紋環在與內螺紋環相連接的時候，對裝置起到保護的效果，同時能夠增加連接的緊密性。
優選的，所述過濾箱的內壁處固定連接有垃圾分離裝置，通過設置垃圾分離裝置，可以使工業高鹽廢水之中的雜質和碎屑進行分離，從而能夠收集到純凈不含雜質的工業高鹽廢水，所述垃圾分離裝置包括底殼，所述底殼固定連接在過濾箱的內壁處，所述底殼的上表面固定連接有第一隔板，所述第一隔板的數量為若干個，若干個第一隔板的設置，可以對工業高鹽廢水之中的雜質進行過濾。
優選的，所述第一隔板的端部固定連接有頂殼，所述頂殼的上表面固定連接有限位塊，所述頂殼的內壁處固定連接有第二軟墊，所述頂殼的下表面固定連接有固定塊，所述固定塊的下表面固定連接有彈簧，彈簧的設置，可以使密封片能夠產生上下移動的效果，從而達到泄壓的效果，當過濾箱內腔中的工業高鹽廢水達到一定量的時候，密封片會向上移動，從而使工業高鹽廢水排入凈水裝置的內腔中。
優選的，所述彈簧的底端固定連接有第四支撐桿，所述第四支撐桿遠離彈簧的一端固定連接有活動桿，所述活動桿的頂端固定連接有擠壓板，所述擠壓板與第二軟墊相擠壓適配，所述擠壓板的上表面固定連接有第三軟墊，第三軟墊的設置，可以使擠壓板在頂殼的內壁移動的時候，能起到緩沖的效果，同時能夠增加裝置的密封性，防止水流排出，所述第三軟墊的上表面固定連接有活動板，所述活動板的外表面固定連接有密封片，所述密封片與限位塊相擠壓適配。
優選的，所述第二連接箱的外表面固定連接有出水箱，所述出水箱的上表面固定連接有第二隔板，所述出水箱的內壁處固定連接有第五支撐桿，所述第五支撐桿的端部固定連接有固定環，固定環的設置，可以與限位套相配合，從而使凈化塊能穩定地在凈化箱內轉動，從而對仍然還有一定雜質和碎渣的工業高鹽廢水繼續吸附凈化。
優選的，所述出水箱的內壁處固定連接有第六支撐桿，所述第六支撐桿的端部固定連接有限位環，所述限位環的內圈處轉動連接有轉動柱，所述轉動柱的下表面固定連接有第七支撐桿，所述第七支撐桿的上表面固定連接有限位套，所述限位套與固定環的外表面相摩擦適配，所述第七支撐桿的下表面固定連接有凈化塊，通過設置限位套，可以與固定環相配合，從而使凈化塊在出水箱的內腔中轉動，完成對仍然還有一定雜質和碎渣的工業高鹽廢水凈化的效果。
一種工業高鹽廢水處理設備的使用方法，包括如下步驟：
步驟一：在對工業高鹽廢水進行處理之前，向工業高鹽廢水之中添加催化劑和吸附劑，使工業高鹽廢水之后的雜質和碎渣吸附在一起，并持續攪拌直至產生沉淀，旋轉轉動球，改變凈水裝置的朝向，使凈水裝置朝向收集箱；
步驟二：旋轉進水裝置，使外螺紋環與內螺紋環相連接，擠壓塊和第一軟墊對過濾箱的下表面相擠壓，連接好之后，使工業高鹽廢水排放管接入進水管的進水端，并使工業高鹽廢水開始排放；
步驟三：含有雜質和碎渣的工業高鹽廢水進入過濾箱的內腔之中，工業高鹽廢水之中的雜質和碎渣被第一隔板所阻隔，從而使工業高鹽廢水之中的碎渣、雜質和溶液相分離，不存在碎渣和雜質的工業高鹽廢水從而第一連接箱進入連接管中；
步驟四：當過濾箱內腔中的工業高鹽廢水溶液到達一定量之后，密封片不再與限位塊相接觸，從而使仍然還有一定雜質和碎渣的工業高鹽廢水從過濾箱內腔中流入凈水裝置；
步驟五：含有一定碎渣和雜質的工業高鹽廢水進入出水箱的內腔之后，工業高鹽廢水會與凈化塊相接觸，在接觸的過程中會撞擊凈化塊，從而使轉動柱產生轉動，使凈化塊與工業高鹽廢水充分接觸，凈化好之后的工業高鹽廢水從出水箱的出水端排出
本發明提供了一種工業高鹽廢水處理設備及處理方法。具備以下有益效果：
一、該工業高鹽廢水處理設備及處理方法，通過設置篩板和收集箱，可以對工業高鹽廢水之中的雜質和碎屑進行阻隔，從而對凈化之后的工業高鹽廢水進行收集。
二、該工業高鹽廢水處理設備及處理方法，通過設置轉動裝置，可以調整過濾裝置和凈水裝置的位置關系，當過濾裝置在上，凈水裝置在下的時候，裝置處于排水狀態，從而使過濾凈化之后的工業高鹽廢水排出裝置，當過濾裝置在下，凈水裝置在上的時候，操作人員能夠通過旋轉進水裝置，使被阻隔的垃圾能夠倒出，從而完成垃圾的回收工作。
三、該工業高鹽廢水處理設備及處理方法，通過設置過濾裝置，可以對工業高鹽廢水之中的雜質和碎屑進行過濾，從而達到無雜質的工業高鹽水，內螺紋環的設置，可以使進水裝置緊密地連接在過濾箱的內壁處。
四、該工業高鹽廢水處理設備及處理方法，通過設置凈水裝置，可以使仍然含有一部分雜質的工業高鹽廢水得到凈化，從而在后續工業高鹽廢水回收的過程中，使回收的工業高鹽水更加的純凈。
五、該工業高鹽廢水處理設備及處理方法，通過設置垃圾分離裝置，可以使工業高鹽廢水之中的雜質和碎屑進行分離，從而能夠收集到純凈不含雜質的工業高鹽廢水，若干個第一隔板的設置，可以對工業高鹽廢水之中的雜質進行過濾。
（發明人：沈國亮;劉捷;彭欽龍）
