公布日：2023.10.03

申請日：2023.08.09

分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F3/12(2023.01)N;C02F101/14(2006.01)N;C02F101/30(2006.01)N

摘要

本發明涉及一種高純石英砂生產廢水處理系統及處理方法，其中系統包括：一次酸洗廢水處理系統，包括依次連接的第一酸洗廢水調節池、一級混凝反應池、一級混凝沉淀池、二級混凝反應池、二級混凝沉淀池、三級混凝反應池、三級混凝沉淀池、蒸發裝置和回用水池；堿噴淋廢水處理系統，和一級混凝反應池相連的噴淋廢水調節池；綜合廢水處理系統，包括依次連接的綜合調節池、一級反應池、一級沉淀池和MBR膜生物反應器，MBR膜生物反應器和回用水池相連；二次酸洗廢水處理系統，包括和一級反應池相連的第二酸洗廢水調節池。本發明對高純石英砂生產廢水進行分類，針對性的處理，利用高效工藝及裝置著重去除廢水中的氟化物、有機物及懸浮物等。

權利要求書

1.一種高純石英砂生產廢水處理系統，其特征在于，包括：一次酸洗廢水處理系統，包括依次連接的第一酸洗廢水調節池、一級混凝反應池、一級混凝沉淀池、二級混凝反應池、二級混凝沉淀池、三級混凝反應池、三級混凝沉淀池、中間水罐、蒸發裝置和回用水池；其中，在所述一級混凝反應池加入0.5kg/m3-0.6kg/m3的石灰漿液、0.35kg/m3-0.45kg/m3的混凝劑和0.005kg/m3-0.01kg/m3的絮凝劑，在所述二級混凝反應池加入5kg/m3-6kg/m3的氯化鈣溶液、0.35kg/m3-0.45kg/m3的混凝劑和0.005kg/m3-0.01kg/m3的絮凝劑，在所述三級混凝反應池中加入1kg/m3-2kg/m3的除氟劑、0.35kg/m3-0.45kg/m3的混凝劑和0.005kg/m3-0.01kg/m3的絮凝劑；堿噴淋廢水處理系統，和所述一次酸洗廢水處理系統的一級混凝反應池相連的噴淋廢水調節池；綜合廢水處理系統，包括依次連接的綜合調節池、一級反應池、一級沉淀池和MBR膜生物反應器，其中，所述MBR膜生物反應器和所述一次酸洗廢水處理系統的回用水池相連；二次酸洗廢水處理系統，包括和所述綜合廢水處理系統的一級反應池相連的第二酸洗廢水調節池。

2.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，所述混凝劑采用聚合氯化鋁混凝劑，聚合氯化鋁混凝劑中Al2O3的含量為20％-25％。

3.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，所述絮凝劑采用聚丙烯酰胺絮凝劑，聚丙烯酰胺絮凝劑的分子量為1200萬-1800萬。

4.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，所述一級混凝反應池、所述二級混凝反應池和所述三級混凝反應池內均設置立式攪拌器。

5.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，所述一級混凝沉淀池、所述二級混凝沉淀池和所述三級混凝沉淀池均為輻流式沉淀池。

6.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，還包括污泥處理系統，所述污泥處理系統包括污泥池和壓濾機，所述一級混凝沉淀池、所述二級混凝沉淀池、所述三級混凝沉淀池和所述一級沉淀池均與污泥池連接，所述一級混凝反應池分別與所述污泥池和所述壓濾機連接。

7.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，還包括生活污水處理系統，所述生活污水處理系統包括一體化污水處理設備，用于收集生產高純石英砂排放的生活污水。

8.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，還包括濃酸廢水處理系統，所述濃酸廢水處理系統包括濃酸收集罐區，用于收集生產高純石英砂排放的濃酸廢水。

9.根據權利要求1所述的高純石英砂生產廢水處理系統，其特征在于，還包括純水系統RO濃水系統，所述純水系統RO濃水系統包括排放池，用于收集生產高純石英砂排放的RO濃水。

10.一種高純石英砂生產廢水處理方法，其特征在于，利用如權利要求1-9中任一項所述的高純石英砂生產廢水處理系統，包括以下步驟：分類收集高純石英砂生產廢水，其中高純石英砂生產廢水包括一次酸洗廢水、堿噴淋廢水、二次酸洗廢水、浮選廢水和樓面清洗廢水；一次酸洗廢水和堿噴淋廢水依次進入一級混凝反應池、一級混凝沉淀池、二級混凝反應池、二級混凝沉淀池、三級混凝反應池和三級混凝沉淀池進行反應，形成鈣鹽和鋁鹽的吸附沉淀和清水；三級混凝沉淀池的清水經中間水罐中后進入蒸發裝置，形成冷凝水后進入回用水池；二次酸洗廢水進入二次酸洗廢水調節池單獨調節，浮選廢水和樓面清洗水進入綜合調節池進行綜合調節、均質均量；二次酸洗廢水和綜合調節池內的浮選廢水、樓面清洗廢水的混合廢水進入一級反應池處理，形成氟化鈣沉淀和泥水混合物，泥水混合物在一級沉淀池中進行泥水分離；一級沉淀池的出水進入MBR膜生物反應器進行處理后進入回用水池。

發明內容

針對現有技術的不足，本發明公開了一種高純石英砂生產廢水處理系統及處理方法。

本發明所采用的技術方案如下：

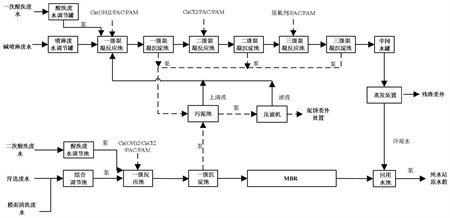

一種高純石英砂生產廢水處理系統，包括：

一次酸洗廢水處理系統，包括依次連接的第一酸洗廢水調節池、一級混凝反應池、一級混凝沉淀池、二級混凝反應池、二級混凝沉淀池、三級混凝反應池、三級混凝沉淀池、中間水罐、蒸發裝置和回用水池；其中，在所述一級混凝反應池加入0.5kg/m3-0.6kg/m3的石灰漿液、0.35kg/m3-0.45kg/m3的混凝劑和0.005kg/m3-0.01kg/m3的絮凝劑，在所述二級混凝反應池加入5kg/m3-6kg/m3的氯化鈣溶液、0.35kg/m3-0.45kg/m3的混凝劑和0.005kg/m3-0.01kg/m3的絮凝劑，在所述三級混凝反應池中加入1kg/m3-2kg/m3的除氟劑、0.35kg/m3-0.45kg/m3的混凝劑和0.005kg/m3-0.01kg/m3的絮凝劑；

堿噴淋廢水處理系統，和所述一次酸洗廢水處理系統的一級混凝反應池相連的噴淋廢水調節池；

綜合廢水處理系統，包括依次連接的綜合調節池、一級反應池、一級沉淀池和MBR膜生物反應器，其中，所述MBR膜生物反應器和所述一次酸洗廢水處理系統的回用水池相連；

二次酸洗廢水處理系統，包括和所述綜合廢水處理系統的一級反應池相連的第二酸洗廢水調節池。

在本發明的一個實施例中，所述混凝劑采用聚合氯化鋁混凝劑，聚合氯化鋁混凝劑中Al2O3的含量為20％-25％。

在本發明的一個實施例中，所述絮凝劑采用聚丙烯酰胺絮凝劑，聚丙烯酰胺絮凝劑的分子量為1200萬-1800萬。

在本發明的一個實施例中，所述一級混凝反應池、所述二級混凝反應池和所述三級混凝反應池內均設置立式攪拌器。

在本發明的一個實施例中，所述一級混凝沉淀池、所述二級混凝沉淀池和所述三級混凝沉淀池均為輻流式沉淀池。

在本發明的一個實施例中，還包括污泥處理系統，所述污泥處理系統包括污泥池和壓濾機，所述一級混凝沉淀池、所述二級混凝沉淀池、所述三級混凝沉淀池和所述一級沉淀池均與污泥池連接，所述一級混凝反應池分別與所述污泥池和所述壓濾機連接。

在本發明的一個實施例中，還包括生活污水處理系統，所述生活污水處理系統包括一體化污水處理設備，用于收集生產高純石英砂排放的生活污水。

在本發明的一個實施例中，還包括濃酸廢水處理系統，所述濃酸廢水處理系統包括濃酸收集罐區，用于收集生產高純石英砂排放的濃酸廢水。

在本發明的一個實施例中，還包括純水系統RO濃水系統，所述純水系統RO濃水系統包括排放池，用于收集生產高純石英砂排放的RO濃水。

本發明還提供一種高純石英砂生產廢水處理方法，利用如上述所述的高純石英砂生產廢水處理系統，包括以下步驟：

分類收集高純石英砂生產廢水，其中高純石英砂生產廢水包括一次酸洗廢水、堿噴淋廢水、二次酸洗廢水、浮選廢水和樓面清洗廢水；

一次酸洗廢水和堿噴淋廢水依次進入一級混凝反應池、一級混凝沉淀池、二級混凝反應池、二級混凝沉淀池、三級混凝反應池和三級混凝沉淀池進行反應，形成鈣鹽和鋁鹽的吸附沉淀和清水；三級混凝沉淀池的清水經中間水罐中后進入蒸發裝置，形成冷凝水后進入回用水池；

二次酸洗廢水進入二次酸洗廢水調節池單獨調節，浮選廢水和樓面清洗水進入綜合調節池進行綜合調節、均質均量；二次酸洗廢水和綜合調節池內的浮選廢水、樓面清洗廢水的混合廢水進入一級反應池處理，形成氟化鈣沉淀和泥水混合物，泥水混合物在一級沉淀池中進行泥水分離；一級沉淀池的出水進入MBR膜生物反應器進行處理后進入回用水池。

本發明的上述技術方案相比現有技術具有以下優點：

本發明所述的高純石英砂生產廢水處理系統針對多類廢水水量、水質所含的污染物種類及濃度等特性，制定出一套能夠高效穩定去除高氟離子、有機物、懸浮顆粒物的廢水處理系統，且有效解決了含氟廢水回用的高要求問題。

本發明所述的高純石英砂生產廢水處理系統使得一次酸洗廢水氟離子從17700mg/L降解到≤8mg/L，浮選廢水氟離子從75mg/L降解到≤8mg/L，同時COD、懸浮物等其他各項指標均能滿足回用水標準。

本發明所述的高純石英砂生產廢水處理系統可以做到運行維護簡單、工藝先進可靠、應對風險能力強、占地面積省等特點。

（發明人：張彩吉;周志俊;周穩成）
