公布日：2023.09.05
申請日：2023.07.07
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/12(2023.01)N;C02F1/72(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種基于人工智能的污水處理系統，包括智能控制系統和污水處理系統；智能控制系統包括數據收集模塊，數據收集模塊與第一水位傳感器、第二水位傳感器、第三水位傳感器、第四水位傳感器和重量傳感器連接，所述數據收集模塊將收集到的數據傳輸至數據處理模塊，所述數據處理模塊將處理過的數據傳輸至控制模塊，所述控制模塊與第一閥門、第二閥門、第三閥門和第四閥門連接。本發明采用上述的一種基于人工智能的污水處理系統，設置智能控制系統智能控制污水處理系統，操作簡單，節省人力，設置三層篩網篩除污水中的固體污染物，設置分解池和活性污泥，利用生物分解有機物，設置降解池、氧化劑藥罐和還原劑藥罐，降解生物無法分解的物質。
權利要求書
1.一種基于人工智能的污水處理系統，其特征在于：包括智能控制系統和污水處理系統；所述智能控制系統包括數據收集模塊，所述數據收集模塊與第一水位傳感器、第二水位傳感器、第三水位傳感器、第四水位傳感器和重量傳感器連接，所述數據收集模塊將收集到的數據傳輸至數據處理模塊，所述數據處理模塊將處理過的數據傳輸至控制模塊，所述控制模塊與第一閥門、第二閥門、第三閥門和第四閥門連接。
2.根據權利要求1所述的一種基于人工智能的污水處理系統，其特征在于：所述污水處理系統包括污水井，所述污水井與過濾池連接，所述過濾池與分解池連接，所述分解池與降解池連接，所述降解池與放流管連接。
3.根據權利要求2所述的一種基于人工智能的污水處理系統，其特征在于：所述過濾池下方設有第一連接管，所述第一連接管與沉降池連接，所述沉降池與水泵連接，所述水泵通過第二連接管與所述過濾池頂部連接，所述水泵與所述控制模塊連接。
4.根據權利要求2所述的一種基于人工智能的污水處理系統，其特征在于：所述過濾池上設有電機，所述電機與所述控制模塊連接，所述電機與第一旋轉桿連接，所述第一旋轉桿下方設有第二旋轉桿，所述第二旋轉桿下方設有第三旋轉桿，所述第一旋轉桿、所述第二旋轉桿和所述第三旋轉桿之間通過齒輪傳動，所述第一旋轉桿、所述第二旋轉桿和所述第三旋轉桿上分別設有大號篩網、中號篩網和小號篩網，所述大號篩網、所述中號篩網和所述小號篩網的另一端分別設有第四旋轉桿、第五旋轉桿和第六旋轉桿，所述第四旋轉桿和所述第五旋轉桿之間、所述第五旋轉桿和所述第六旋轉桿之間均設有連接桿。
5.根據權利要求2所述的一種基于人工智能的污水處理系統，其特征在于：所述分解池內設有活性污泥，所述降解池分別與氧化劑藥罐和還原劑藥罐連接。
6.根據權利要求4所述的一種基于人工智能的污水處理系統，其特征在于：所述第一水位傳感器與所述第二水位傳感器分別位于所述分解池的頂部與底部，所述第三水位傳感器與所述第四水位傳感器分別位于所述降解池的頂部與底部，所述重量傳感器位于所述大號篩網上。
7.根據權利要求2所述的一種基于人工智能的污水處理系統，其特征在于：所述第一閥門位于所述污水井和所述過濾池之間，所述第二閥門位于所述過濾池和所述沉降池之間，所述第三閥門位于所述分解池與所述降解池之間，所述第四閥門位于所述降解池與所述放流管之間。
發明內容
本發明的目的是提供一種基于人工智能的污水處理系統，設置智能控制系統智能控制污水處理系統，操作簡單，節省人力，設置三層篩網篩除污水中的固體污染物，設置分解池和活性污泥，利用生物分解有機物，設置降解池、氧化劑藥罐和還原劑藥罐，降解生物無法分解的物質，設置第一水位傳感器、第二水位傳感器、第三水位傳感器、第四水位傳感器和重量傳感器采集污水處理系統的信息。
為實現上述目的，本發明提供了一種基于人工智能的污水處理系統，包括智能控制系統和污水處理系統；
所述智能控制系統包括數據收集模塊，所述數據收集模塊與第一水位傳感器、第二水位傳感器、第三水位傳感器、第四水位傳感器和重量傳感器連接，所述數據收集模塊將收集到的數據傳輸至數據處理模塊，所述數據處理模塊將處理過的數據傳輸至控制模塊，所述控制模塊與第一閥門、第二閥門、第三閥門和第四閥門連接。

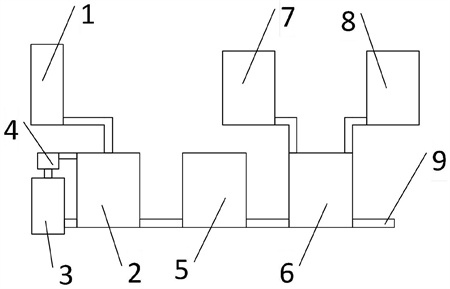

優選的，所述污水處理系統包括污水井，所述污水井與過濾池連接，所述過濾池與分解池連接，所述分解池與降解池連接，所述降解池與放流管連接。
優選的，所述過濾池下方設有第一連接管，所述第一連接管與沉降池連接，所述沉降池與水泵連接，所述水泵通過第二連接管與所述過濾池頂部連接，所述水泵與所述控制模塊連接。
優選的，所述過濾池上設有電機，所述電機與所述控制模塊連接，所述電機與第一旋轉桿連接，所述第一旋轉桿下方設有第二旋轉桿，所述第二旋轉桿下方設有第三旋轉桿，所述第一旋轉桿、所述第二旋轉桿和所述第三旋轉桿之間通過齒輪傳動，所述第一旋轉桿、所述第二旋轉桿和所述第三旋轉桿上分別設有大號篩網、中號篩網和小號篩網，所述大號篩網、所述中號篩網和所述小號篩網的另一端分別設有第四旋轉桿、第五旋轉桿和第六旋轉桿，所述第四旋轉桿和所述第五旋轉桿之間、所述第五旋轉桿和所述第六旋轉桿之間均設有連接桿。
優選的，所述分解池內設有活性污泥，所述降解池分別與氧化劑藥罐和還原劑藥罐連接。
優選的，所述第一水位傳感器與所述第二水位傳感器分別位于所述分解池的頂部與底部，所述第三水位傳感器與所述第四水位傳感器分別位于所述降解池的頂部與底部，所述重量傳感器位于所述大號篩網上。
優選的，所述第一閥門位于所述污水井和所述過濾池之間，所述第二閥門位于所述過濾池和所述沉降池之間，所述第三閥門位于所述分解池與所述降解池之間，所述第四閥門位于所述降解池與所述放流管之間。
因此，本發明采用上述一種基于人工智能的污水處理系統，設置智能控制系統智能控制污水處理系統，操作簡單，節省人力，設置三層篩網篩除污水中的固體污染物，設置分解池和活性污泥，利用生物分解有機物，設置降解池、氧化劑藥罐和還原劑藥罐，降解生物無法分解的物質，設置第一水位傳感器、第二水位傳感器、第三水位傳感器、第四水位傳感器和重量傳感器采集污水處理系統的信息。
（發明人：林功波;高小平）
