公布日：2023.10.13
申請日：2023.09.04
分類號：C02F1/44(2023.01)I
摘要
本發明涉及廢水處理裝置技術領域，提出了一種循環過濾廢水處理裝置，其配套的多個處理箱可以形成多個處理空間，而且可以實現廢水的順序進入，在各個步驟形成順序處理時，各個步驟之間可以形成同步進行，處理效率得到了進一步提高，而且方便對處理后的水源進行集中收集和尾水的回流，污水處理的各個在步驟之間連接較為縝密，實用性更好，包括多個處理箱，其特征在于，還包括安裝架，安裝架的頂端固定連接有承接架，承接架上轉動連接有中轉架，承接架的底端安裝有伺服電機，伺服電機用于中轉架的轉動驅動和控制，中轉架的頂端固定連接有引流筒，引流筒上轉動連接有連通環，連通環上固定連接有多個外連管，連通環上開設有多個連通孔。
權利要求書

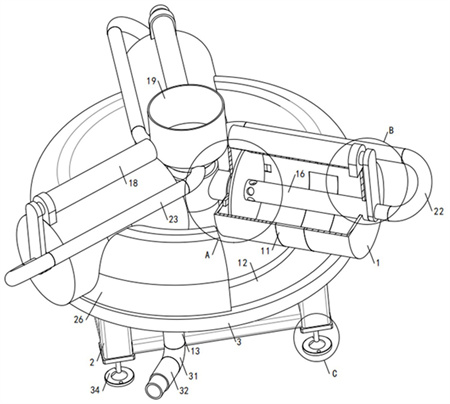

1.一種循環過濾廢水處理裝置，包括多個處理箱（1），其特征在于，還包括安裝架（2），所述安裝架（2）的頂端固定連接有承接架（3），所述承接架（3）上轉動連接有中轉架（4），承接架（3）的底端安裝有伺服電機（5），所述伺服電機（5）用于所述中轉架（4）的轉動驅動和控制，中轉架（4）的頂端固定連接有引流筒（6），所述引流筒（6）上轉動連接有連通環（7），所述連通環（7）上固定連接有多個外連管（8），連通環（7）上開設有多個連通孔（9），多個所述連通孔（9）的軸線分別與多個所述外連管（8）的軸線重合，引流筒（6）的側壁上開設有外排孔（10），伴隨著引流筒（6）相對于連通環（7）的轉動，所述外連管（8）可以實現與所述外排孔（10）配套階段性的連通，多個所述處理箱（1）均設置有下側條口，多個所述下側條口內均安裝有高壓透水膜（11），承接架（3）的頂端開設有環形水槽（12），所述環形水槽（12）用于多個高壓透水膜（11）中滲出過濾水的承接，承接架（3）的底端固定連接有引水管（13），所述引水管（13）與所述環形水槽（12）連通，多個處理箱（1）分別與多個外連管（8）連通，多個處理箱（1）內均滑動連接有橡膠活塞板（14），多個處理箱（1）內各自分別靠近自身相連通的外連管（8）的內部均設置有漸變過水槽（15），多個橡膠活塞板（14）上均連接有連接筒（16），多個所述連接筒（16）上均設置有多個過水孔，多個連接筒（16）內均滑動配合有密封柱（17），多個所述密封柱（17）分別固定連接在多個處理箱（1）內，多個密封柱（17）分別用于多個連接筒（16）上的過水孔的階段性的密封，多個處理箱（1）上均安裝有電動伸縮桿（18），多個所述電動伸縮桿（18）的伸縮桿分別與多個連接筒（16）連接，多個連接筒（16）上均連通有回流管，多個所述回流管連通有引水斗（19），所述引水斗（19）與引流筒（6）匹配，多個處理箱（1）均安裝在所述承接架（3）上，多個所述回流管均包括對彎管（22）、伸縮管（23）和漸彎管（24），多個所述對彎管（22）分別與多個連接筒（16）連通，多個所述伸縮管（23）分別與多個對彎管（22）連通，多個所述漸彎管（24）分別與多個伸縮管（23）連通，多個漸彎管（24）均與所述引水斗（19）連通。
2.根據權利要求1所述的一種循環過濾廢水處理裝置，其特征在于，多個所述電動伸縮桿（18）的伸縮桿上連接有連接板（20），所述連接板（20）上開設有通過孔，所述連接筒（16）固定連接在所述通過孔內。
3.根據權利要求2所述的一種循環過濾廢水處理裝置，其特征在于，多個所述處理箱（1）上均固定連接有外置架（21），多個所述電動伸縮桿（18）分別安裝在多個所述外置架（21）上，多個外置架（21）上均開設有圓孔，多個所述圓孔分別用于多個電動伸縮桿（18）的伸縮桿的通過。
4.根據權利要求3所述的一種循環過濾廢水處理裝置，其特征在于，多個所述密封柱（17）均固定連接有翅架（25），多個所述翅架（25）分別固定連接在多個所述處理箱（1）內。
5.根據權利要求4所述的一種循環過濾廢水處理裝置，其特征在于，所述承接架（3）上固定連接有支撐防護環（26），所述支撐防護環（26）上開設有多個凹口（27），多個所述凹口（27）分別用于多個處理箱（1）的置入安裝定位，所述支撐防護環（26）形成對于環形水槽（12）的遮蓋。
6.根據權利要求5所述的一種循環過濾廢水處理裝置，其特征在于，所述伺服電機（5）通過外卡架（28）固定連接在所述承接架（3）的底端，所述伺服電機（5）的輸出軸上安裝有驅動錐齒輪（29），所述驅動錐齒輪（29）嚙合有從動錐齒環（30），所述從動錐齒環（30）與所述中轉架（4）連接。
7.根據權利要求6所述的一種循環過濾廢水處理裝置，其特征在于，所述引水管（13）通過彎頭（31）連通有快接管（32）。
8.根據權利要求7所述的一種循環過濾廢水處理裝置，其特征在于，所述安裝架（2）的底端螺紋連接有多個螺紋桿（33），多個所述螺紋桿（33）的底端固定連接有支撐腳板（34）。
9.根據權利要求8所述的一種循環過濾廢水處理裝置，其特征在于，多個所述支撐腳板（34）上開設有定位圓孔（35）和定位開口孔（36）。
發明內容
（一）解決的技術問題
針對現有技術的不足，本發明提供了一種循環過濾廢水處理裝置，其配套的多個處理箱可以形成多個處理空間，而且可以實現廢水的順序進入，在各個步驟形成順序處理時，各個步驟之間可以形成同步進行，處理效率得到了進一步提高，而且方便對處理后的水源進行集中收集和尾水的回流，污水處理的各個在步驟之間連接較為縝密，實用性更好。
（二）技術方案
為實現上述目的，本發明提供如下技術方案：一種循環過濾廢水處理裝置，包括多個處理箱，還包括安裝架，所述安裝架的頂端固定連接有承接架，所述承接架上轉動連接有中轉架，承接架的底端安裝有伺服電機，所述伺服電機用于所述中轉架的轉動驅動和控制，中轉架的頂端固定連接有引流筒，所述引流筒上轉動連接有連通環，所述連通環上固定連接有多個外連管，連通環上開設有多個連通孔，多個所述連通孔的軸線分別與多個所述外連管的軸線重合，引流筒的側壁上開設有外排孔，伴隨著引流筒相對于連通環的轉動，所述外連管可以實現與所述外排孔配套階段性的連通，多個所述處理箱均設置有下側條口，多個所述下側條口內均安裝有高壓透水膜，承接架的頂端開設有環形水槽，所述環形水槽用于多個高壓透水膜中滲出過濾水的承接，承接架的底端固定連接有引水管，所述引水管與所述環形水槽連通，多個處理箱分別與多個外連管連通，多個處理箱內均滑動連接有橡膠活塞板，多個處理箱內各自分別靠近自身相連通的外連管的內部均設置有漸變過水槽，多個橡膠活塞板上均連接有連接筒，多個所述連接筒上均設置有多個過水孔，多個連接筒內均滑動配合有密封柱，多個所述密封柱分別固定連接在多個處理箱內，多個密封柱分別用于多個連接筒上的過水孔的階段性的密封，多個處理箱上均安裝有電動伸縮桿，多個所述電動伸縮桿的伸縮桿分別與多個連接筒連接，多個連接筒上均連通有回流管，多個所述回流管連通有引水斗，所述引水斗與引流筒匹配，多個處理箱均安裝在所述承接架上。
在前述方案的基礎上，多個所述電動伸縮桿的伸縮桿上連接有連接板，所述連接板上開設有通過孔，所述連接筒固定連接在所述通過孔內。
在前述方案的基礎上，多個所述處理箱上均固定連接有外置架，多個所述電動伸縮桿分別安裝在多個所述外置架上，多個外置架上均開設有圓孔，多個所述圓孔分別用于多個電動伸縮桿的伸縮桿的通過。
在前述方案的基礎上，多個所述回流管均包括對彎管、伸縮管和漸彎管，多個所述對彎管分別與多個連接筒連通，多個所述伸縮管分別與多個對彎管連通，多個所述漸彎管分別與多個伸縮管連通，多個漸彎管均與所述引水斗連通。
在前述方案的基礎上，多個所述密封柱均固定連接有翅架，多個所述翅架分別固定連接在多個所述處理箱內。
在前述方案的基礎上，所述承接架上固定連接有支撐防護環，所述支撐防護環上開設有多個凹口，多個所述凹口分別用于多個處理箱的置入安裝定位，所述支撐防護環形成對于環形水槽的遮蓋。
在前述方案的基礎上，所述伺服電機通過外卡架固定連接在所述承接架的底端，所述伺服電機的輸出軸上安裝有驅動錐齒輪，所述驅動錐齒輪嚙合有從動錐齒環，所述從動錐齒環與所述中轉架連接。
在前述方案的基礎上，所述引水管通過彎頭連通有快接管。
在前述方案的基礎上，所述安裝架的底端螺紋連接有多個螺紋桿，多個所述螺紋桿的底端固定連接有支撐腳板。
在前述方案的基礎上，多個所述支撐腳板的上開設有定位圓孔和定位開口孔。
（三）有益效果
與現有技術相比，本發明提供了一種循環過濾廢水處理裝置，具備以下有益效果：
1.本發明中，通過多個處理箱的配備，形成多個處理空間，通過伺服電機、中轉架、引流筒、連通環和外連管的配合，相對于處理箱形成移動式的污水注入結構，可以實現廢水的順序進入多個處理箱內。
2.本發明中，通過高壓透水膜、橡膠活塞板、連接筒和電動伸縮桿的配合，形成處理箱內部空間的控制，以方便污水處理的進行，由于污水處理分為多點同步進行，因此各個步驟之間可以形成同步進行，處理效率得到了進一步提高。
3.本發明中，通過過水孔和密封柱的配合，方便污水處理過程中對于連接筒的封閉，同時也方便污水的尾水的外排回流，通過承接架上的環形水槽的開設，方便處理后的污水的集中收集外排，方便對處理后的水源進行集中收集和尾水的回流。
（發明人：徐正武）
