光纖廠煙氣洗滌廢水由于含有高濃度的溶解性離子鹽分，如未經處理直接排放到水環境中，一方面會對水體環境造成不良影響和破壞，另一方面大量有毒有害的物質會危害人類的身體健康。隨著國家“水十條”的頒布，將強化各類水污染的治理力度，提出最嚴格的排放標準。隨著工業廢水處理的發展，高鹽廢水越來越多，成分越來越復雜，濃度越來越高，因此對高鹽廢水的零排放處理已經迫在眉睫，急需探索高效的高鹽廢水零排放處理技術。
故本文以某光纖廠為例，提出一種以“管式膜+結晶蒸發”為核心的煙氣洗滌廢水零排放技術，探討煙氣洗滌廢水的零排放工藝。
1、工程概況
1.1 水量水質情況
該工業園區主要是生產光纖產品，在生產光纖過程中會產生大量含氯粉塵，粉塵通過收集后采用濕法除塵后達標外排。濕法除塵產生的廢水其特點是氯化物含量高，水體中的含鹽量達到6.9%(質量分?jǐn)?shù))，同時廢水中含有大量的二氧化硅等固體懸浮物。

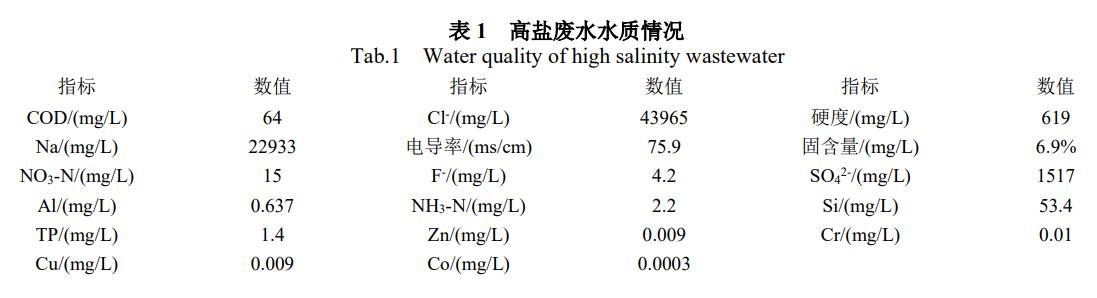

煙氣洗滌廢水一般會進行混凝沉淀過濾等預處理，去除廢水中懸浮物及二氧化硅等污染物，保證預處理出水和生產新水勾兌后，可以達到濕法除塵系統的用水指標。但預處理僅能去除廢水中的懸浮物、二氧化硅等污染物，并不能降低水體中的鹽含量，為防止系統中鹽含量的循環累積，少部分的預處理出水會排至廢水零排放系統，這樣既可以保證了濕法除塵系統的穩定性，也可以減少末端廢水的產生量和廢水零排放系統的投資。該工業園區的“零排放”廢水為煙氣洗滌廢水經預處理濃縮后的高含鹽廢水，排放量為20m3/h，水質情況見表1。
由表1可知，水質中氯、鈉等離子含量比較高，這種廢水中含有極高的鹽分，被稱之為高鹽廢水。高鹽廢水是指含有機物和至少3.5%(質量分?jǐn)?shù))的總?cè)芙庑怨腆w物(TDS)的廢水，同時水中還含有硫酸根、硅離子、氟離子以及硬度等污染物。高鹽廢水結晶之前通常會進行深度軟化過濾等預處理，保證結晶系統的進水水質，防止水體中硬度、氟離子等對結晶設備產生結垢腐蝕等影響。高鹽廢水經深度軟化過濾后，其產水進入結晶系統，生成的固體鹽外運，從而實現濕法除塵廢水的零排放。
1.2 煙氣洗滌廢水處理工藝流程
在生產光纖過程中會產生大量含氯粉塵，經洗滌后產生的廢水含有大量的鹽分及二氧化硅等易結垢離子，通常，這種煙氣洗滌廢水處理系統采用中和+絮凝+沉淀+過濾澄清等常規物化處理工藝，但廢水中的含鹽量沒有明顯降低，處理后無法回用，本工程采用“管式膜+結晶蒸發”的工藝處理。其工藝流程圖詳見圖1。
1.3 工藝總述
考慮到鹽分通過混凝沉淀等預處理工藝無法去除或降低，為防止鹽分的循環累積，小部分煙氣洗滌廢水排至零排放系統。煙氣洗滌廢水由泵提升至管式膜(TMF)系統，本系統采用化學藥劑軟化+TMF膜過濾的軟化處理工藝，流程大大縮短。經一次性加藥反應后，通過TFM過濾分離可將鈣、鎂、鋇、鍶和二氧化硅這些無機致垢成分降至極低的程度，有效保護后續的回收單元，并大大提高其回收率。管式膜(TMF)取代沉淀池做固液分離和向后端回收系統輸送合格進水的雙重功能。
管式膜(TMF)出水經泵提升至結晶蒸發系統，本工程采用機械再壓縮蒸發技術(MVR)，與多效強制循環蒸發(MED)技術相比，MVR技術占地面積更小、效率高，更適于作脫硫除塵廢水零排放技術。本工程為了降低設備投資，將系統設計為兩段蒸發，第一段降膜蒸發濃縮部分和第二段強制循環蒸發結晶部分，結晶分離器的物料經泵提升至稠厚器，增稠后的物料喂料給離心機，進行固液分離。
1.4 主要構筑物及設備參數
1.4.1 管式膜系統
原水池為地下式水池，內做防腐，保證高鹽廢水的停留時間不少于2小時，經泵提升至管式膜系統。廢水流入反應槽，在第一反應槽內添加堿液，進行pH粗調，形成鈣硬和鎂硬等沉淀物，同時為防止水體中微生物的滋生，在夏季投加一定的次氯酸鈉殺菌劑。廢水流入第二反應槽，繼續添加液堿，對pH進行精調，使除硬反應更加完全。經反應后的水及水體中的算懸浮物溢流到濃縮槽內，用循環泵輸送到管式膜進行固液分離。大流量的廢水在濃縮槽和管式膜之間循環，部分膜透過水送至過濾水槽儲存，將pH回調到中性之后進入結晶系統。主要工藝設備如下：
(1)原水泵：2臺，1用1備，Q=25m3/h，H=20m，N=15kW，過流材質襯氟。
(2)反應槽1：1座，材質FRP，V=12.7m3，配套一臺攪拌機。
(3)反應槽2：1座，材質FRP，V=12.7m3，配套一臺攪拌機。
(4)濃縮槽3：1座，材質FRP，V=30m3，配套一臺攪拌機。
(5)循環泵：4臺，3用1備，Q=125m3/h，H=45m，N=30kW，過流材質襯氟。
(6)管式膜(TMF)：1套，膜型號為T(mén)UF-612，總共36支膜元件，設計通量158LMH，總膜面積153m3，膜孔徑為0.05微米。分成4列，每列9只膜元件串聯。各列可以完全獨立的運行，反洗和化學清洗。
(7)過濾水槽：2臺，材質HDPE，V=20m3。
(8)清洗設備：1套，含清洗水箱V=2m3，2臺；清洗水泵1臺，Q=20m3/h，H=25m，N=5.5kW。
(9)加藥設備：主要是石灰加藥設備、純堿加藥設備、鹽酸加藥設備、堿加藥設備、氯化鎂加藥設備各1套。
1.4.2 污泥處理系統
管式膜產生一定量的污泥，這部分污泥、經過板框壓濾機脫水之后，脫水泥餅外送處理，脫離水則回流到系統前端再次處理。主要工藝設備如下：
(1)污泥移送泵：1臺，Q=4.5m3/h，H=25m，金屬氣動隔膜泵。
(2)污泥儲槽：1座，材質FRP，V=5m3，配套一臺攪拌機。
(3)污泥供給泵：2臺，1用1備，Q=4m3/h，H=60m，金屬氣動隔膜泵。
(4)高壓壓濾機：1臺，過濾面積60m2。
1.4.3 結晶蒸發系統
管式膜系統出水經泵提升至結晶蒸發系統，在本系統中廢水經蒸餾水預熱器換熱升溫后，泵送入降膜蒸發器內進行蒸發濃縮，降膜蒸發器由于其處理水量大、換熱系數高的特點，適宜作為廢水的前濃縮。經過濃縮后的料液用泵送至強制循環蒸發器內，強制循環蒸發器的特點是循環量大，不易結疤，不易堵管，非常適合結晶出鹽。結晶之后的漿液由蒸發結晶器下部排出，通過出料泵送至稠厚器內進一步增稠，增稠后的物料喂料給離心機，進行固液分離，達到廢水零排放結晶除鹽的作用。主要設備如下：
(1)進料泵：2臺，1用1備，Q=35m3/h，H=30m，襯氟泵。
(2)降膜循環蒸發器：1臺，換熱面積約1240m2，殼程：316L；管程：鈦2；管板：316L-鈦2復合板；封頭：316L-鈦2復合板。
(3)降膜分離器：1臺，直徑：3200mm，內部設有旋流板除沫器+絲網除沫器(2507)。
(4)強制循環蒸發器：2臺，換熱面積：約625m2，殼程：316L；管程：鈦2；管板：316L-鈦2復合板；封頭：316L-鈦2復合板。
(5)結晶分離器：1臺，直徑：3000mm，材質2507。
(6)稠厚器：1臺，直徑：1900mm，材質2507，配攪拌機。
(7)離心式蒸汽壓縮機：2臺，質量流量：24000kg/h，材質2507，進口溫度70℃，溫升8℃。
(8)離心機：1臺，產鹽量：2000kg/h。
2、運行效果
該煙氣洗滌廢水零排放工程自2019年正式投入運行以來，各處理工藝運行良好，每天處理除塵廢水約500t，終產物為固態鹽，做到廠區廢水的零排放。

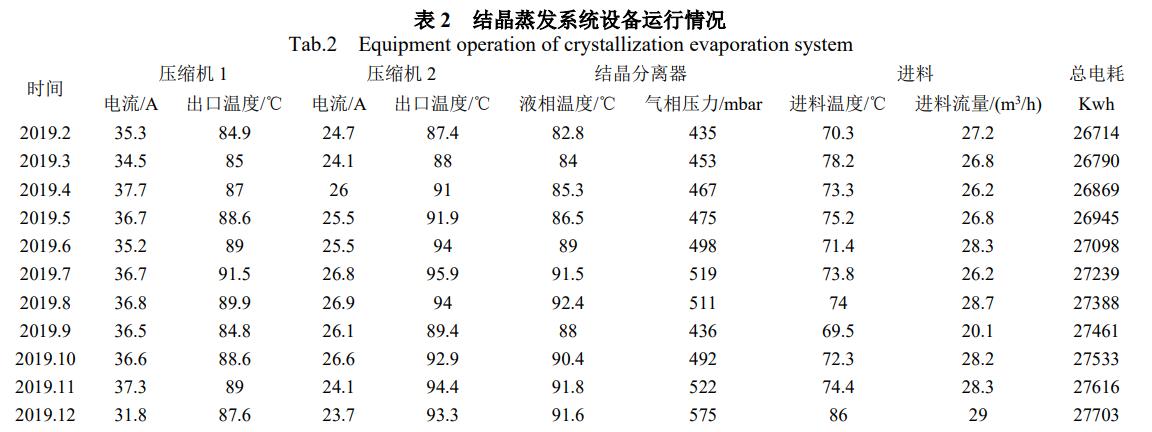

由表2可知，壓縮機1和壓縮機2的串聯，可有效保證再利用蒸汽的溫升，蒸汽溫度在91℃以上的概率為73%，對系統內蒸發后的二次蒸汽再壓縮以提高其焓值，再次作為熱源加熱物料，大大降低蒸汽的用量，實現熱能的有效利用，能耗較低。離心機的進料流量維持在20m3/h以上，說明該系統的實際處理能力滿足設計規模，處理工藝采用管式膜+蒸發系統(MVR)，最終產鹽，實現廢水的零排放，獲得了良好的社會效益。
3、技術經濟分析
該工程總投資約3000萬元左右，廢水處理成鹽的運行成本約為：54元/m3，其中電費為24元/m3，藥劑費為9.5元/m3，自來水費為2.3元/m3，蒸汽費為14元/m3，純水費用為0.3元/m3，其他費用為3.9元/m3。按一年運行365天計，每年可減少18.25萬t的外排廢水量，由于與業主簽訂的運行成本60元/m3，具有顯著的環境效益和社會效益。
4、結論
(1)采用“管式膜(TMF)+結晶蒸發(MVR)”的工藝組合處理高含鹽的煙氣洗滌廢水，實際運行工況表明：處理效果好，運行穩定，縮短傳統工藝流程，設備集成簡單，運行維護方便，達到了工程預期的設計目標。
(2)該工程的成功實施解決了光纖廠高含鹽煙氣洗滌廢水的排放，達到污水的零排放，每年可減少18.25萬t的外排廢水量。該項目技術經濟處于國內高鹽廢水零排放處理領域的領先地位，在取得顯著經濟、環保效益的同時，也為國家光纖類企業類似工程樹立典范，具有良好的示范作用。（來源：中冶京誠工程技術有限公司水務工程事業部）
