公布日：2024.12.24

申請日：2024.11.26

分類號：C02F7/00(2006.01)I

摘要

本發明涉及微孔曝氣器技術領域，具體的說是一種可提升式的微孔曝氣器，包括曝氣池、提升結構、曝氣結構、固定結構、旋轉結構、防護結構、連接塊、曝氣管道和軟管；固定結構的設置便于對螺紋柱進行固定，避免曝氣器在較大的氣流沖擊與水壓的變化下對曝氣器產生影響，導致螺紋柱松動，防護結構便于對曝氣器進行防護，避免污泥等雜物的積累在曝氣器表面導致堵塞，提高曝氣器的使用壽命，提升結構的設置便于帶動曝氣管道上升至高于水面，便于快速對曝氣器進行更換檢修，在更換檢修曝氣器時，無需將曝氣池中的水放干，提高了更換與檢修的效率，旋轉結構的設置使曝氣管道轉動至豎直狀態，且靠近曝氣池的一側，使得對曝氣器的檢修更換更加便捷。

權利要求書

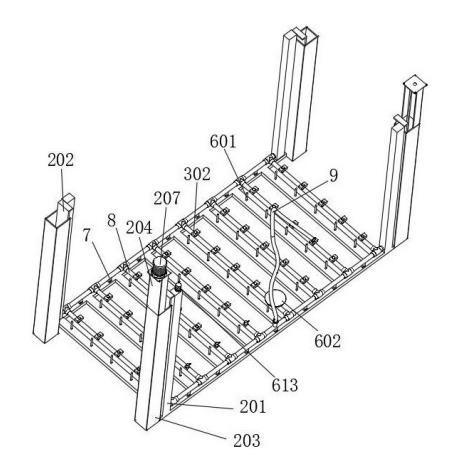

1.一種可提升式的微孔曝氣器，其特征在于，包括曝氣池（1）、安裝于所述曝氣池（1）中的提升結構（2）、連接于所述提升結構（2）中的連接塊（7）、安裝于所述連接塊（7）上的曝氣管道（8）、安裝于所述曝氣管道（8）上的軟管（9）、安裝于所述曝氣管道（8）上的曝氣結構（3）、安裝于所述曝氣結構（3）中的固定結構（4）、安裝于所述提升結構（2）中的防護結構（6）、安裝于所述提升結構（2）中的旋轉結構（5）；所述提升結構（2）包括滑動連接于所述曝氣池（1）內的提升架（201）與固定連接于所述提升架（201）上的四個固定板（202），所述曝氣池（1）內固定連接有四個第一導向框（203），四個所述固定板（202）分別與四個第一導向框（203）滑動連接，其中兩個所述固定板（202）底部固定連接有滑塊（205），所述滑塊（205）與第一導向框（203）滑動連接，其中兩個所述第一導向框（203）上固定連接有第二導向框（204），其中一個所述第一導向框（203）和其中一個第二導向框（204）之間轉動連接有絲桿（206），其中一個所述滑塊（205）與絲桿（206）螺紋連接；所述曝氣結構（3）包括安裝于所述曝氣管道（8）上的安裝板（301）與固定連接于所述安裝板（301）上的螺紋套（302），所述螺紋套（302）中螺紋連接有螺紋柱（303），所述螺紋柱（303）上固定連接有支托板（304），所述支托板（304）上安裝有氣泡擴散器（305），所述支托板（304）上安裝有壓蓋（306），所述支托板（304）底部固定連接有密封圈（307），所述密封圈（307）與螺紋套（302）抵觸；所述防護結構（6）包括轉動連接于所述提升架（201）之中的多個安裝軸（601）與固定連接于所述安裝軸（601）上的連接框（602），所述連接框（602）內滑動連接有防護板（603），所述防護板（603）的截面呈梯形結構，所述防護板（603）上固定連接有防脫環（604），所述防脫環（604）與連接框（602）之間固定連接有第二彈簧（606）；所述防脫環（604）與連接框（602）滑動連接，所述連接框（602）內固定連接有導向柱（605），所述防脫環（604）與導向柱（605）滑動連接；所述安裝軸（601）上固定連接有第一皮帶輪（607），所述提升架（201）內轉動連接有八個轉軸（608），所述轉軸（608）上固定連接有第一皮帶輪（607），所述轉軸（608）上固定連接有第二皮帶輪（610），每六個對應的所述第一皮帶輪（607）之間通過第一皮帶（609）進行傳動，八個所述第二皮帶輪（610）之間通過第二皮帶（611）進行傳動；所述提升架（201）內轉動連接有連接軸（612），所述連接軸（612）與其中一個所述轉軸（608）固定連接；所述提升架（201）上安裝有第三電機（613），所述連接軸（612）與第三電機（613）的輸出軸固定連接；所述旋轉結構（5）包括固定連接于所述固定板（202）底部的固定軸（501）與固定連接于所述固定軸（501）上的蝸輪（502），所述固定軸（501）與滑塊（205）轉動連接，所述滑塊（205）內轉動連接有蝸桿（503），所述蝸桿（503）與蝸輪（502）嚙合，所述滑塊（205）上安裝有第二電機（504），所述蝸桿（503）與第二電機（504）的輸出軸固定連接。

2.根據權利要求1所述的一種可提升式的微孔曝氣器，其特征在于：其中一個所述第二導向框（204）上安裝有第一電機（207），所述絲桿（206）與第一電機（207）的輸出軸固定連接，所述第一導向框（203）與第二導向框（204）之間固定連接有導向桿（208），所述滑塊（205）與導向桿（208）滑動連接。

3.根據權利要求1所述的一種可提升式的微孔曝氣器，其特征在于：所述固定結構（4）包括固定連接于所述螺紋套（302）上的安裝框（401）與滑動連接于所述安裝框（401）內的限位板（402），所述限位板（402）與螺紋套（302）滑動連接，所述螺紋柱（303）底部固定連接有固定柱（403），所述固定柱（403）上設有多個限位槽（404），多個所述限位槽（404）關于固定柱（403）的中心呈圓周陣列分布，所述限位板（402）與其中一個限位槽（404）卡合。

4.根據權利要求3所述的一種可提升式的微孔曝氣器，其特征在于：所述限位板（402）上固定連接有滑桿（405），所述滑桿（405）與安裝框（401）滑動連接，所述滑桿（405）上固定連接有按壓塊（406），所述按壓塊（406）與安裝框（401）滑動連接，所述按壓塊（406）與安裝框（401）之間固定連接有第一彈簧（407）。

發明內容

針對現有技術中的問題，本發明提供了一種可提升式的微孔曝氣器。

本發明解決其技術問題所采用的技術方案是：一種可提升式的微孔曝氣器，包括曝氣池、安裝于所述曝氣池中的提升結構、連接于所述提升結構中的連接塊、安裝于所述連接塊上的曝氣管道、安裝于所述曝氣管道上的軟管、安裝于所述曝氣管道上的曝氣結構、安裝于所述曝氣結構中的固定結構、安裝于所述提升結構中的防護結構、安裝于所述提升結構中的旋轉結構；

所述提升結構包括滑動連接于所述曝氣池內的提升架與固定連接于所述提升架上的四個固定板，所述曝氣池內固定連接有四個第一導向框，四個所述固定板分別與四個第一導向框滑動連接，其中兩個所述固定板底部固定連接有滑塊，所述滑塊與第一導向框滑動連接，其中兩個所述第一導向框上固定連接有第二導向框，其中一個所述第一導向框和其中一個第二導向框之間轉動連接有絲桿，其中一個所述滑塊與絲桿螺紋連接；

所述曝氣結構包括安裝于所述曝氣管道上的安裝板與固定連接于所述安裝板上的螺紋套，所述螺紋套中螺紋連接有螺紋柱，所述螺紋柱上固定連接有支托板，所述支托板上安裝有氣泡擴散器，所述支托板上安裝有壓蓋，所述支托板底部固定連接有密封圈，所述密封圈與螺紋套抵觸。

具體的，其中一個所述第二導向框上安裝有第一電機，所述絲桿與第一電機的輸出軸固定連接，所述第一導向框與第二導向框之間固定連接有導向桿，所述滑塊與導向桿滑動連接。

具體的，所述固定結構包括固定連接于所述螺紋套上的安裝框與滑動連接于所述安裝框內的限位板，所述限位板與螺紋套滑動連接，所述螺紋柱底部固定連接有固定柱，所述固定柱上設有多個限位槽，多個所述限位槽關于固定柱的中心呈圓周陣列分布，所述限位板與其中一個限位槽卡合。

具體的，所述限位板上固定連接有滑桿，所述滑桿與安裝框滑動連接，所述滑桿上固定連接有按壓塊，所述按壓塊與安裝框滑動連接，所述按壓塊與安裝框之間固定連接有第一彈簧。

具體的，所述防護結構包括轉動連接于所述提升架之中的多個安裝軸與固定連接于所述安裝軸上的連接框，所述連接框內滑動連接有防護板，所述防護板的截面呈梯形結構，所述防護板上固定連接有防脫環，所述防脫環與連接框之間固定連接有第二彈簧。

具體的，所述防脫環與連接框滑動連接，所述連接框內固定連接有導向柱，所述防脫環與導向柱滑動連接。

具體的，所述安裝軸上固定連接有第一皮帶輪，所述提升架內轉動連接有八個轉軸，所述轉軸上固定連接有第一皮帶輪，所述轉軸上固定連接有第二皮帶輪，每六個對應的所述第一皮帶輪之間通過第一皮帶進行傳動，八個所述第二皮帶輪之間通過第二皮帶進行傳動。

具體的，所述提升架內轉動連接有連接軸，所述連接軸與其中一個所述轉軸固定連接。

具體的，所述提升架上安裝有第三電機，所述連接軸與第三電機的輸出軸固定連接。

具體的，所述旋轉結構包括固定連接于所述固定板底部的固定軸與固定連接于所述固定軸上的蝸輪，所述固定軸與滑塊轉動連接，所述滑塊內轉動連接有蝸桿，所述蝸桿與蝸輪嚙合，所述滑塊上安裝有第二電機，所述蝸桿與第二電機的輸出軸固定連接。

本發明的有益效果是：

（1）本發明所述的一種可提升式的微孔曝氣器，曝氣管道上設有曝氣結構，曝氣結構中設有固定結構，固定結構的設置便于對螺紋柱進行固定，避免曝氣器在較大的氣流沖擊與水壓的變化下對曝氣器產生影響，導致螺紋柱松動。

（2）本發明所述的一種可提升式的微孔曝氣器，提升結構中設有防護結構，防護結構的設置便于對曝氣器進行防護，避免污泥等雜物的積累在曝氣器表面導致堵塞，從而提高了曝氣器的使用壽命。

（3）本發明所述的一種可提升式的微孔曝氣器，曝氣池中的提升結構，提升結構中設有旋轉結構，提升結構的設置便于帶動曝氣管道上升至高于水面，便于快速對曝氣器進行更換檢修，在更換檢修曝氣器時，無需將曝氣池中的水放干，提高了更換與檢修的效率，旋轉結構的設置使曝氣管道轉動至豎直狀態，且靠近曝氣池的一側，使得對曝氣器的檢修更換更加便捷。

（發明人：曹雨巖;董詩勇;張劍;龍鳳惠;游龍華;王捷;劉洋;李岱;謝俊江）
