公布日:2024.02.20
申請日:2024.01.15
分類號:C02F1/44(2023.01)I;B01D21/24(2006.01)I
摘要
本發明公開了一種應用納米材料的污水處理裝置,屬于污水處理技術領域。該應用納米材料的污水處理裝置,通過設置驅動機構和清理機構,在對污水處理完畢后,排水管將處理后的污水進行排放,使得驅動葉片可以同步帶動驅動軸、第一錐齒輪以及轉軸旋轉,隨后在雜質自身重力的作用下掉落至抽屜內,使得在需要對密封板清理時,只需排放污水后開啟閥門即可,不僅降低了該裝置的使用難度,且可以快速對該裝置內部的沉淀物進行處理,處理完畢后則僅需要轉動連接軸將外界氣體放入儲壓箱與隔板之間并將刮板復位即可,最大程度的提高了該裝置的自動化程度,無需借助外界能源的配合,提高了該裝置的節能效果,從而降低了該裝置處理污水時的成本。

權利要求書

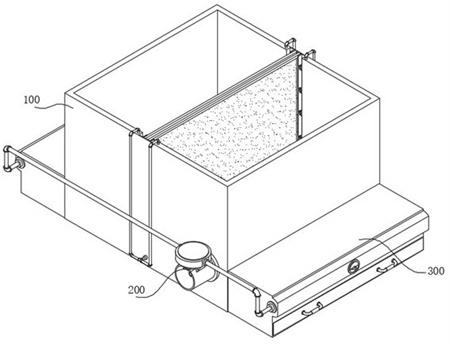

1.一種應用納米材料的污水處理裝置的使用方法,其特征在于:所述污水處理裝置包括:處理機構(100),包括處理池(101)、設置在所述處理池(101)內的壓力組件(102)、與所述壓力組件(102)連接的密封板(103)、兩個限位板(104)和彈性伸縮器(106),其中,所述限位板(104)設置在所述處理池(101)內的兩側;兩個限位板(104)的相對面的上方均開設有斜槽,使得在將納米膜以及外置夾板插入時,兩側的斜槽能夠對外置夾板的位置進行調整,避免外置夾板安裝時出現錯位的情況,同時,降低了安裝納米膜時的難度;以及,清理機構(200),包括儲壓箱(201)、設置在所述儲壓箱(201)內的密封組件(202)、閥門(203)、隔板(204)和泄壓組件(205),其中,所述儲壓箱(201)的數量為兩個,兩個所述泄壓組件(205)均與所述儲壓箱(201)連接,所述閥門(203)為兩個,兩個所述閥門(203)均設置在所述儲壓箱(201)外;以及,驅動機構(300),包括排水管(301)、設置在所述排水管(301)內的驅動組件(302)、驅動軸(303)和驅動葉片(304),其中,所述驅動葉片(304)與所述驅動軸(303)連接,所述驅動葉片(304)通過所述驅動軸(303)與所述驅動組件(302)連接;所述處理池(101)內壁的下方與所述壓力組件(102)固定連接,所述壓力組件(102)的上方與所述密封板(103)的下方固定連接,所述密封板(103)的形狀與所述處理池(101)內壁的形狀相適配,所述處理池(101)的兩側均開設有漏水孔,所述密封板(103)的上方與兩個所述限位板(104)固定連接;所述處理池(101)內壁的正面和內壁的背面均開設有導向槽(105),且兩個所述導向槽(105)內壁的兩側分別與若干個所述彈性伸縮器(106)固定連接,位于同一所述導向槽(105)內一側的若干個所述彈性伸縮器(106)與同一個夾持板(107)固定連接,若干個所述彈性伸縮器(106)與增壓組件(108)相連通,所述增壓組件(108)固定連接在所述處理池(101)內;所述增壓組件(108)的另一端與所述壓力組件(102)相連通;所述壓力組件(102)包括密封殼(102a),所述密封殼(102a)內滑動連接有擠壓塊(102b),所述擠壓塊(102b)的下方固定連接有活塞板(102c),所述活塞板(102c)滑動連接在所述密封殼(102a)內,所述活塞板(102c)的下方固定連接有第一彈簧(102d),所述第一彈簧(102d)的底端與所述密封殼(102a)內壁的下方固定連接,所述密封殼(102a)外固定連接有第一導管(102e)和第二導管(102f);所述密封殼(102a)固定連接在所述處理池(101)內壁的下方,兩個所述第一導管(102e)的另一端分別與兩個所述增壓組件(108)相連通,所述擠壓塊(102b)的上方與所述密封板(103)的下方固定連接;所述增壓組件(108)包括分接管(108a),所述分接管(108a)的一端與兩個增壓管(108b)的底端相連通;所述分接管(108a)的另一端與所述第一導管(102e)對應的一端相連通,且兩個所述增壓管(108b)的另一端通過所述處理池(101)分別與所述導向槽(105)內兩側若干個所述彈性伸縮器(106)相連通;所述儲壓箱(201)內壁的上方與所述密封組件(202)固定連接,所述閥門(203)設置在所述儲壓箱(201)外,所述儲壓箱(201)內固定連接有所述隔板(204),所述泄壓組件(205)設置在所述儲壓箱(201)的一側,所述泄壓組件(205)與所述儲壓箱(201)相連通,所述隔板(204)的另一側與清潔組件(206)相連通,所述儲壓箱(201)內滑動連接有抽屜(208),所述密封組件(202)的另一端與擋板(207)固定連接;所述儲壓箱(201)固定連接在所述處理池(101)的一側,所述密封組件(202)與所述第二導管(102f)相連通,兩個所述擋板(207)分別卡接在所述處理池(101)兩側開設的所述漏水孔內,所述清潔組件(206)搭接在所述密封板(103)的上方;所述密封組件(202)包括固定板(202a),所述固定板(202a)的一側固定連接有伸縮桿(202b),所述伸縮桿(202b)外套接有第二彈簧(202c),所述第二彈簧(202c)的兩端分別與所述伸縮桿(202b)和所述固定板(202a)固定連接;所述固定板(202a)的上方與所述儲壓箱(201)內壁的上方固定連接,所述伸縮桿(202b)的一端與所述擋板(207)固定連接,所述伸縮桿(202b)的另一端與所述第二導管(102f)相連通;所述泄壓組件(205)包括第一泄壓板(205a),所述第一泄壓板(205a)的內套接有連接軸(205b),所述連接軸(205b)的另一端固定連接有第二泄壓板(205c),所述第一泄壓板(205a)和所述第二泄壓板(205c)均為弧形板;所述第一泄壓板(205a)固定連接在所述儲壓箱(201)外;所述清潔組件(206)包括伸縮管(206a),所述伸縮管(206a)的一端與刮板(206b)固定連接;所述伸縮管(206a)的另一端與所述隔板(204)相連通,所述刮板(206b)的下方與所述密封板(103)的上方搭接;所述排水管(301)的內壁與所述驅動組件(302)固定連接,所述驅動組件(302)的正面固定連接有所述驅動軸(303),所述驅動軸(303)正面的一端與所述驅動葉片(304)固定連接,所述排水管(301)的上方與支架(305)固定連接,所述支架(305)的上方與增壓器(306)固定連接,所述增壓器(306)外固定連接有兩個排壓管(307),所述驅動組件(302)的頂端與所述增壓器(306)傳動連接;所述排壓管(307)的另一端與所述閥門(203)相連通,所述排水管(301)與所述處理池(101)相連通;所述驅動組件(302)包括外殼(302a),所述外殼(302a)內壁的下方卡接有軸承(302b),所述軸承(302b)內套接有轉軸(302c),所述轉軸(302c)外固定連接有第一錐齒輪(302d),所述第一錐齒輪(302d)與第二錐齒輪(302e)相嚙合,所述外殼(302a)外固定連接有兩個固定架(302f);所述第二錐齒輪(302e)的正面與所述驅動軸(303)背面的一端傳動連接,所述轉軸(302c)的頂端穿過所述外殼(302a)和所述排水管(301)與所述增壓器(306)傳動連接,所述外殼(302a)通過兩個所述固定架(302f)固定連接在所述排水管(301)內;所述使用方法包括:在使用該污水處理裝置時,需將納米膜放置在外置夾板內,并將外置夾板沿著處理池內開設的兩個導向槽進行安裝,將納米膜和外置夾板初步安裝在導向槽內后即可使用該污水處理裝置對污水進行處理;在對污水進行處理時,需將污水注入處理池內,此時由于污水的注入,使得密封板在上方污水重力的作用下下移,密封板則會推動擠壓塊以及活塞板向下移動,從而將密封殼內的氣體通過第一導管和第二導管分別注入分接管和伸縮桿,使得兩側的若干個彈性伸縮器會在分接管和增壓管氣體的注入下快速伸展,從而對兩個夾持板之間的外置夾板以及納米膜進行二次固定,且伸縮桿則會在壓力的作用下推動擋板對處理池進行密封;在對污水處理完畢后,則需要開啟排水管,通過排水管將處理后的污水進行排放,隨著污水的排放,密封板逐漸失去壓力,此時第一彈簧則會推動密封板上移復位,并同時將注入第一導管以及第二導管內的氣體進行回收,使得兩側的彈性伸縮器復位解除對外置夾板的固定,同時抽回伸縮桿內的氣體;在對污水處理完畢后,排水管將處理后的污水進行排放,隨著污水的排放,排水管內的驅動葉片則會在與污水接觸時產生的壓力作用下而發生轉動,使得驅動葉片同步帶動驅動軸、第二錐齒輪、第一錐齒輪以及轉軸旋轉,由于轉軸與增壓器連接,使得增壓器會抽取排壓管內的氣體,當污水排放完畢后需開啟閥門,由于增壓器持續抽取氣體,使得排壓管內處于負壓的狀態,當閥門開啟時則會快速抽取隔板與儲壓箱之間的空氣,同時,由于伸縮管與隔板連通,使得伸縮管在壓力的作用下快速收縮,從而拉扯刮板對密封板進行清理,且清理下的雜質則會沿擋板并進入儲壓箱內,隨后在雜質自身重力的作用下掉落至抽屜內。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊,而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述和/或現有的污水處理存在的問題,提出了本發明。
因此,本發明所要解決的技術問題是在配合納米材料膜對污水進行沉降處理時,其底部的沉降物質難以進行回收,且人力對其清潔效果較差,同時,難以保障對處理池清潔效果,導致對污水的處理效果難以得到保障的問題。
為實現上述目的,本發明提供如下技術方案:一種應用納米材料的污水處理裝置,包括,處理機構,包括處理池、設置在處理池內的壓力組件、與壓力組件連接的密封板、限位板和彈性伸縮器,其中,限位板設置在處理池內的兩側;
以及,清理機構,包括儲壓箱、設置在儲壓箱內的密封組件、閥門、隔板和泄壓組件,其中,儲壓箱的數量為兩個,兩個泄壓組件均與儲壓箱連接,閥門為兩個,兩個閥門均設置在儲壓箱外;
以及,驅動機構,包括排水管、設置在排水管內的驅動組件、驅動軸和驅動葉片,其中,驅動葉片與驅動軸連接,驅動葉片通過驅動軸與驅動組件連接。
作為本發明的進一步方案:處理池內壁的下方與壓力組件固定連接,壓力組件的上方與密封板的下方固定連接,密封板的形狀與處理池內壁的形狀相適配,處理池的兩側均開設有漏水孔,密封板的上方與兩個限位板固定連接。
作為本發明的進一步方案:處理池內壁的正面和內壁的背面均開設有導向槽,且兩個導向槽內壁的兩側分別與若干個彈性伸縮器固定連接,位于同一導向槽內一側的若干個彈性伸縮器與同一個夾持板固定連接,若干個彈性伸縮器與增壓組件相連通,增壓組件固定連接在處理池內;
增壓組件的另一端與壓力組件相連通。
作為本發明的進一步方案:壓力組件包括密封殼,密封殼內滑動連接有擠壓塊,擠壓塊的下方固定連接有活塞板,活塞板滑動連接在密封殼內,活塞板的下方固定連接有第一彈簧,第一彈簧的底端與密封殼內壁的下方固定連接,密封殼外固定連接有第一導管和第二導管;
密封殼固定連接在處理池內壁的下方,兩個第一導管的另一端分別與兩個增壓組件相連通,擠壓塊的上方與密封板的下方固定連接。
作為本發明的進一步方案:增壓組件包括分接管,分接管的一端與兩個增壓管的底端相連通;
分接管的另一端與第一導管對應的一端相連通,且兩個增壓管的另一端通過處理池分別與導向槽內兩側若干個彈性伸縮器相連通。
作為本發明的進一步方案:儲壓箱內壁的上方與密封組件固定連接,閥門設置在儲壓箱外,儲壓箱內固定連接有隔板,泄壓組件設置在儲壓箱的一側,泄壓組件與儲壓箱相連通,隔板的另一側與清潔組件相連通,儲壓箱內滑動連接有抽屜,密封組件的另一端與擋板固定連接;
儲壓箱固定連接在處理池的一側,密封組件與第二導管相連通,兩個擋板分別卡接在處理池兩側開設的漏水孔內,清潔組件搭接在密封板的上方。
作為本發明的進一步方案:密封組件包括固定板,固定板的一側固定連接有伸縮桿,伸縮桿外套接有第二彈簧,第二彈簧的兩端分別與伸縮桿和固定板固定連接;
固定板的上方與儲壓箱內壁的上方固定連接,伸縮桿的一端與擋板固定連接,伸縮桿的另一端與第二導管相連通。
作為本發明的進一步方案:泄壓組件包括第一泄壓板,第一泄壓板的內套接有連接軸,連接軸的另一端固定連接有第二泄壓板,第一泄壓板和第二泄壓板均為弧形板;
第一泄壓板固定連接在儲壓箱外;
清潔組件包括伸縮管,伸縮管的一端與刮板固定連接;
伸縮管的另一端與隔板相連通,刮板的下方與密封板的上方搭接。
作為本發明的進一步方案:排水管的內壁與驅動組件固定連接,驅動組件的正面固定連接有驅動軸,驅動軸正面的一端與驅動葉片固定連接,排水管的上方與支架固定連接,支架的上方與增壓器固定連接,增壓器外固定連接有兩個排壓管,驅動組件的頂端與增壓器傳動連接;
排壓管的另一端與閥門相連通,排水管與處理池相連通。
作為本發明的進一步方案:驅動組件包括外殼,外殼內壁的下方卡接有軸承,軸承內套接有轉軸,轉軸外固定連接有第一錐齒輪,第一錐齒輪與第二錐齒輪相嚙合,外殼外固定連接有兩個固定架;
第二錐齒輪的正面與驅動軸背面的一端傳動連接,轉軸的頂端穿過外殼和排水管與增壓器傳動連接,外殼通過兩個固定架固定連接在排水管內。
與現有技術相比,本發明的有益效果在于:
該應用納米材料的污水處理裝置,通過設置驅動機構和清理機構,在對污水處理完畢后,排水管將處理后的污水進行排放,使得驅動葉片可以同步帶動驅動軸、第二錐齒輪、第一錐齒輪以及轉軸旋轉,當污水排放完畢后需開啟閥門,并快速抽取隔板與儲壓箱之間的空氣,從而拉扯刮板對密封板進行清理,且清理下的雜質則會沿推動擋板并進入儲壓箱內,隨后在雜質自身重力的作用下掉落至抽屜內,使得在需要對密封板清理時,只需排放污水后開啟閥門即可,不僅降低了該裝置的使用難度,且可以快速對該裝置內部的沉淀物進行處理,處理完畢后則僅需要轉動連接軸將外界氣體放入儲壓箱與隔板之間并將刮板復位即可,最大程度的提高了該裝置的自動化程度,無需借助外界能源的配合,提高了該裝置的節能效果,從而降低了該裝置處理污水時的成本,且清理效果更佳,進而提高污水處理效率;
該應用納米材料的污水處理裝置,通過設置密封板、活塞板和彈性伸縮器,在對污水進行處理時,需將污水注入處理池內,使得密封板上方污水重力的作用下下移,從而對兩個夾持板之間的外置夾板以及納米膜進行二次固定,且伸縮桿則會在壓力的作用下推動擋板對處理池進行密封,一方面避免了污水注入后發生泄漏的情況,另一方面有效的保障了處理池內夾板和納米膜的穩定性,且上述過程為污水注入的必要過程,無需人員操作配合,不僅提高了該裝置的智能化程度,且降低了該裝置實際使用時的難度;
該應用納米材料的污水處理裝置,通過設置第一彈簧、密封板和夾持板,在對污水處理完畢后,則需要開啟排水管,通過排水管將處理后的污水進行排放,第一彈簧則會推動密封塊上移復位,使得兩側的彈性伸縮器復位解除對外置夾板的固定,同時抽回伸縮桿內的氣體,使得該裝置在污水排放完畢后可以自動解除對外置夾板以及納米膜的固定,降低在更換以及清理納米膜時的難度,同時,可以方便人員開啟擋板對密封板進行清理。
(發明人:李萌;陳飛勇;羅從偉;肖島;馬莉;王凱;宋揚;梁偉純)
