公布日：2024.02.20

申請日：2022.08.08

分類號：C02F3/30(2006.01)I;C02F3/12(2006.01)I;C02F103/06(2006.01)N

摘要

本發明的目的在于提供一種適用于寒冷地區的農村污水分體式AOA‑MBR系統，屬于污水處理技術領域，該系統分為兩部分，第一部分為地下部分，置于室外地埋至凍層以下，第二部分為地上部分，置于地上預制一體化撬塊里，地上部分無需保溫，地上部分和地下部分之間的連接管道采用伴熱帶纏繞保溫管的形式以保證管內液體不凍，在AOA‑MBR系統地上部分的四周和頂部設置保溫板后覆土埋地下，使系統內的溫度維持在15度以上，保證生化部分的污泥活性，從而使處理出水穩定達標。

權利要求書

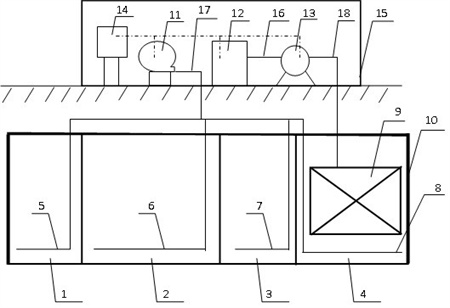

1.一種適用于寒冷地區的農村污水分體式AOA-MBR系統，其主要特征在于，包括地下部分、地上部分和兩部分之間連接的管道（17）和管道（18），其中所述地下部分置于室外地埋至凍層以下，四周和頂部設置保溫板（10）后覆土埋地下，包括缺氧區（1）、好氧區（2）、兼氧區（3）、MBR區（4）的池體，以及設置在缺氧區的混合攪拌裝置一（5）、設置在好氧區的曝氣裝置一（6）、設置在兼氧區的混合攪拌裝置二（7）、設置在MBR區的膜組件和曝氣裝置二（8），所述地上部分置于地上預制一體化撬塊（15）里，地上部分無需保溫，包括鼓風機（11）、紫外消毒裝置（12）、自吸泵（13）、PLC自動控制系統（14）以及自吸泵與紫外消毒裝置之間的管道（16）。

2.根據權利要求1所述的一種適用于寒冷地區的農村污水分體式AOA-MBR系統，其主要特征在于，所述的農村污水處理系統為AOA-MBR工藝，采用缺氧區、好氧區、兼氧區的順序排列，減少了內回流，降低了能耗，還能根據水質靈活控制兼氧區的溶解氧濃度，增強了設備運行的靈活性，抗水質波動能力增強，保證了出水水質穩定達標。

3.根據權利要求1所述的一種適用于寒冷地區的農村污水分體式AOA-MBR系統，其主要特征在于，所述地上部分和地下部分之間的連接管道（17）和管道（18）采用伴熱帶纏繞保溫管的形式以保證管內液體不凍，包括連接自吸泵和膜組件之間的管道（18），連接鼓風機（11）的管道（17），所述的管道（17）采用總分的形式分別與好氧區（2）的曝氣裝置一（6）、MBR區（4）的曝氣裝置二（8）、缺氧區（1）的混合攪拌裝置一（5）、兼氧區（3）的混合攪拌裝置二（7）進行管道連接。

4.根據權利要求1所述的一種適用于寒冷地區的農村污水分體式AOA-MBR系統，其主要特征在于，所述的PLC自動控制系統（14）通過電線和信號線連接并控制鼓風機（11）、紫外消毒裝置（12）和自吸泵（13）。

發明內容

本發明的目的在于提供一種用于寒冷地區的農村污水分體式AOA-MBR系統，該系統在現有MBR技術的基礎上，將AOA工藝耦合到MBR工藝中，本發明的農村污水分體式AOA-MBR系統，包括地下部分、地上部分和兩部分之間連接的管道，其中所述地下部分置于室外地埋至凍層以下，四周和頂部設置保溫板后覆土埋地下，包括缺氧區、好氧區、兼氧區、MBR區的池體，以及設置在缺氧區的混合攪拌裝置一、設置在好氧區的曝氣裝置一、設置在兼氧區的混合攪拌裝置二、設置在MBR區的膜組件和曝氣裝置二，所述地上部分置于地上預制一體化撬塊里，地上部分無需保溫，包括鼓風機、紫外消毒裝置、自吸泵、PLC自動控制系統以及自吸泵與紫外消毒裝置之間的管道；其中地上部分和地下部分之間的連接管道采用伴熱帶纏繞保溫管的形式以保證管內液體不凍，包括連接自吸泵和膜組件之間的管道，連接鼓風機的管道采用總分的形式分別與好氧區的曝氣裝置一、MBR區的曝氣裝置二、缺氧區的混合攪拌裝置一、兼氧區的混合攪拌裝置二之間進行連接；其中所述的PLC自動控制系統通過電線和信號線分別連接并控制鼓風機、紫外消毒裝置和自吸泵。

本發明的一種適用于寒冷地區的農村污水分體式AOA-MBR系統，與現有技術相比，它有以下優點：1、保證了生化單元的溫度，將AOA-MBR系統的生化處理單元埋在凍層以下，將設備單元整體撬塊置于地上一體設備間內，并在生化處理單元四周和頂部設置保溫板，有效減少污水的熱損失，從而維持了污泥的活性。2、采用AOA耦合MBR工藝，采用缺氧區、好氧區、兼氧區的順序排列，減少了內回流，降低了能耗，還能根據水質靈活控制兼氧區的溶解氧濃度，增強了設備運行的靈活性，抗水質波動能力增強，保證了出水水質穩定達標。3、本系統既解決了寒冷地區農村污水設備“曬太陽”、運行成本高的問題，又節省了土建投資費用，便于系統的管理與維護。

（發明人：孟繁明;曾明;郭慶賀;韓愛龍;沈軍彥）
