公布日：2023.09.08
申請日：2023.08.10
分類號：C02F1/50(2023.01)I;B01F35/71(2022.01)I;B01F27/90(2022.01)I;B01F35/75(2022.01)I;B01F23/70(2022.01)I;B02C13/18(2006.01)I;B02C13/284(2006.01)I;B02C23/
16(2006.01)I;B01F101/25(2022.01)N
摘要
本發明公開了一種廢水處理的消毒粉間歇投加設備，包括投放筒，該投放筒具有球狀中空結構，以及設置在所述投放筒外側的環形限位板，所述環形限位板的頂部固定連接有弧形支架，所述弧形支架遠離環形限位板的一端固定連接有驅動電機，所述環形限位板的外側安裝有固定架；攪拌裝置，該攪拌裝置用于打散存放的消毒粉，所述攪拌裝置包括攪拌板，通過攪拌板對結塊的消毒粉進行打散；投加裝置，該投加裝置用于向廢水內投放消毒粉，本發明涉及廢水處理技術領域。該一種廢水處理的消毒粉間歇投加設備，對結塊的消毒粉進行篩選過濾，將結塊的物料留在攪拌區域內反復打散后再投放至廢水內，防止結塊的消毒粉影響廢水處理的效率。
權利要求書

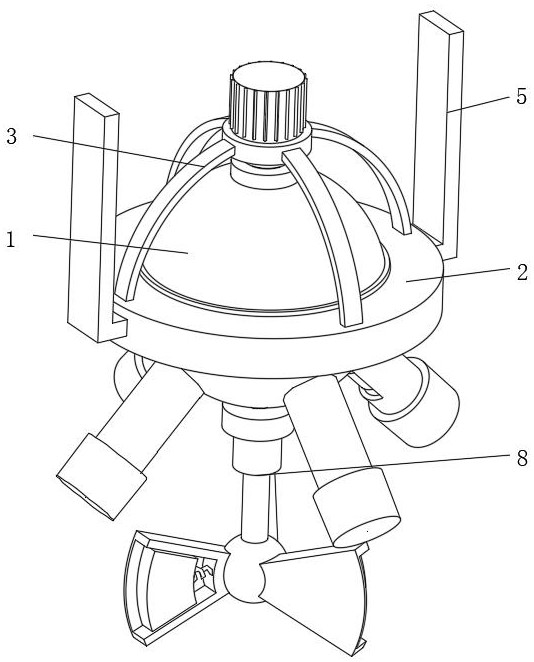

1.一種廢水處理的消毒粉間歇投加設備，包括投放筒（1），其特征在于：該投放筒（1）具有球狀中空結構，以及設置在所述投放筒（1）外側的環形限位板（2），所述環形限位板（2）的頂部固定連接有弧形支架（3），所述弧形支架（3）遠離環形限位板（2）的一端固定連接有驅動電機（4），所述環形限位板（2）的外側安裝有固定架（5）；攪拌裝置（6），該攪拌裝置（6）用于打散存放的消毒粉，所述攪拌裝置（6）包括攪拌板（61），通過攪拌板（61）對結塊的消毒粉進行打散；投加裝置（7），該投加裝置（7）用于向廢水內投放消毒粉，所述投加裝置（7）設置在投放筒（1）的內部；擴散裝置（8），該擴散裝置（8）用于擴散投放出的消毒粉，所述擴散裝置（8）設置在投放筒（1）的正下方；所述擴散裝置（8）包括連接座（81），所述連接座（81）的頂部與投放筒（1）的底部固定連接，所述連接座（81）的底部固定連接有電動伸縮桿（82），所述電動伸縮桿（82）的底部固定連接有連接球（83），所述連接球（83）的外側固定連接有擴散板（84），所述擴散板（94）的一側開設有滑槽（85），所述滑槽（85）的內壁固定連接有限位彈簧（86），所述限位彈簧（86）遠離滑槽（85）的一端固定連接有擴散延伸片（87）；所述攪拌裝置（6）還包括旋轉桿（62），所述旋轉桿（62）的外側通過軸承轉動連接有處理筒（63），所述處理筒（63）的外側開設有弧形槽（64），所述弧形槽（64）的內部固定連接有弧形篩分網（65），所述處理筒（63）的底部固定連接有加固支架（66）；所述加固支架（66）遠離處理筒（63）的一端與投放筒（1）的內壁固定連接，所述旋轉桿（62）的頂部與驅動電機（4）的輸出端固定連接，所述旋轉桿（62）的底部貫穿處理筒（63）；所述攪拌板（61）的一端與旋轉桿（62）的外側固定連接，所述攪拌板（61）設置在處理筒（63）的內部；所述投加裝置（7）包括限位塊（71），所述限位塊（71）的內壁開設有卡槽（72），所述限位塊（71）的頂部與底部均設置有定位板（73），所述旋轉桿（62）的外側固定連接有復位彈簧（74），所述復位彈簧（74）遠離旋轉桿（62）的一端固定連接有卡塊（75），所述卡塊（75）的兩側均固定連接有移動板（76），所述投放筒（1）的外側靠近底部的位置連通有延伸管（77），所述延伸管（77）遠離投放筒（1）的一端連通有固定套筒（78），所述固定套筒（78）的內壁固定連接有壓縮彈簧（79），所述壓縮彈簧（79）的一端固定連接有堵頭（710），所述延伸管（77）的外側開設有排料口（711）。
2.根據權利要求1所述的一種廢水處理的消毒粉間歇投加設備，其特征在于：所述環形限位板（2）的內壁通過軸承與投放筒（1）的外壁轉動連接，所述弧形支架（3）設置有多組并且均勻分布在環形限位板（2）上，所述固定架（5）設置有兩組。
3.根據權利要求1所述的一種廢水處理的消毒粉間歇投加設備，其特征在于：所述攪拌板（61）設置有多組，所述攪拌裝置（6）設置在投放筒（1）的內部。
4.根據權利要求1所述的一種廢水處理的消毒粉間歇投加設備，其特征在于：所述限位塊（71）貫穿投放筒（1）的頂部并與投放筒（1）固定連接，所述卡槽（72）開設有多組并且均勻分布在限位塊（71）上，所述定位板（73）套設在旋轉桿（62）上并與旋轉桿（62）固定連接。
5.根據權利要求1所述的一種廢水處理的消毒粉間歇投加設備，其特征在于：所述卡塊（75）與卡槽（72）一一對應并且相互適配，所述移動板（76）遠離卡塊（75）的一端延伸至定位板（73）的一側并與定位板（73）滑動連接，所述限位塊（71）套設在旋轉桿（62）的外側。
發明內容
為解決上述技術問題，本發明提供：一種廢水處理的消毒粉間歇投加設備，包括投放筒，該投放筒具有球狀中空結構，以及設置在所述投放筒外側的環形限位板，所述環形限位板的頂部固定連接有弧形支架，所述弧形支架遠離環形限位板的一端固定連接有驅動電機，所述環形限位板的外側安裝有固定架；
攪拌裝置，該攪拌裝置用于打散存放的消毒粉，所述攪拌裝置包括攪拌板，通過攪拌板對結塊的消毒粉進行打散；
投加裝置，該投加裝置用于向廢水內投放消毒粉，所述投加裝置設置在投放筒的內部；
擴散裝置，該擴散裝置用于擴散投放出的消毒粉，所述擴散裝置設置在投放筒的正下方。
優選的，所述環形限位板的內壁通過軸承與投放筒的外壁轉動連接，所述弧形支架設置有多組并且均勻分布在環形限位板上，所述固定架設置有兩組。
優選的，所述攪拌板設置有多組，所述攪拌裝置設置在投放筒的內部。
優選的，所述攪拌裝置還包括旋轉桿，所述旋轉桿的外側通過軸承轉動連接有處理筒，所述處理筒的外側開設有弧形槽，所述弧形槽的內部固定連接有弧形篩分網，所述處理筒的底部固定連接有加固支架，處理筒內填充有消毒粉，未結塊的消毒粉從弧形篩分網的網孔內滑出，未結塊的消毒粉落至投放筒內，經過投加裝置將消毒粉投放至廢水內，即可對廢水進行消毒凈化處理，而結塊的消毒粉則留在處理筒內，開啟驅動電機帶動旋轉桿旋轉，旋轉桿帶動攪拌板對處理筒內結塊的消毒粉打散，可對結塊的消毒粉進行篩選過濾，將結塊的物料留在攪拌區域內反復打散后再投放至廢水內，防止結塊的消毒粉影響廢水處理的效率。
優選的，所述加固支架遠離處理筒的一端與投放筒的內壁固定連接，所述旋轉桿的頂部與驅動電機的輸出端固定連接，所述旋轉桿的底部貫穿處理筒。
優選的，所述攪拌板的一端與旋轉桿的外側固定連接，所述攪拌板設置在處理筒的內部。
優選的，所述投加裝置包括限位塊，所述限位塊的內壁開設有卡槽，所述限位塊的頂部與底部均設置有定位板，所述旋轉桿的外側固定連接有復位彈簧，所述復位彈簧遠離旋轉桿的一端固定連接有卡塊，所述卡塊的兩側均固定連接有移動板，所述投放筒的外側靠近底部的位置連通有延伸管，所述延伸管遠離投放筒的一端連通有固定套筒，所述固定套筒的內壁固定連接有壓縮彈簧，所述壓縮彈簧的一端固定連接有堵頭，堵頭受離心力作用擠壓壓縮彈簧，并根據驅動電機的轉速不同，堵頭沿著延伸管向外滑動的距離則不同，堵頭在擠壓壓縮彈簧沿著延伸管滑動的過程中，不斷釋放出延伸管內的消毒粉，同時驅動電機轉速降低時，壓縮彈簧通過自身的回彈力能夠?qū)⒍骂^拉回，堵頭活動時能避免延伸管內的消毒粉堆積在一起，保證投料的連續性，所述延伸管的外側開設有排料口，當驅動電機的轉速加快后，卡塊受到的離心力增大，卡塊拉動復位彈簧并滑入插進卡槽內，即可通過卡塊與卡槽的連接，利用旋轉桿帶動限位塊旋轉，限位塊則帶動投放筒轉動，投放筒旋轉時通過加固支架帶動處理筒旋轉，將處理筒內的消毒粉甩至投放筒內，再由投放筒甩至延伸管內，堵頭受離心力作用擠壓壓縮彈簧，將原本堵住的排料口釋放，消毒粉即可從排料口排出，通過調整驅動電機的轉速實現間歇投放的目的，電機轉速加快后通過離心力將消毒粉投放，提高投放效率。
優選的，所述限位塊貫穿投放筒的頂部并與投放筒固定連接，所述卡槽開設有多組并且均勻分布在限位塊上，所述定位板套設在旋轉桿上并與旋轉桿固定連接。
優選的，所述卡塊與卡槽一一對應并且相互適配，所述移動板遠離卡塊的一端延伸至定位板的一側并與定位板滑動連接，所述限位塊套設在旋轉桿的外側。
優選的，所述擴散裝置包括連接座，所述連接座的頂部與投放筒的底部固定連接，所述連接座的底部固定連接有電動伸縮桿，所述電動伸縮桿的底部固定連接有連接球，所述連接球的外側固定連接有擴散板，所述擴散板的一側開設有滑槽，所述滑槽的內壁固定連接有限位彈簧，所述限位彈簧遠離滑槽的一端固定連接有擴散延伸片，通過電動伸縮桿將連接球伸入廢水內，投放筒轉動時帶動連接座一起旋轉，連接座通過電動伸縮桿帶動擴散板旋轉，擴散延伸片受離心力作用拉長限位彈簧，擴散延伸片與擴散板一起將投放的消毒粉擴散至更遠的水域，提高消毒粉投放的均勻度。
本發明提供了一種廢水處理的消毒粉間歇投加設備。具備以下有益效果：
1、該一種廢水處理的消毒粉間歇投加設備，通過攪拌裝置的安裝，處理筒內填充有消毒粉，未結塊的消毒粉從弧形篩分網的網孔內滑出，未結塊的消毒粉落至投放筒內，經過投加裝置將消毒粉投放至廢水內，即可對廢水進行消毒凈化處理，而結塊的消毒粉則留在處理筒內，開啟驅動電機帶動旋轉桿旋轉，旋轉桿帶動攪拌板對處理筒內結塊的消毒粉打散，可對結塊的消毒粉進行篩選過濾，將結塊的物料留在攪拌區域內反復打散后再投放至廢水內，防止結塊的消毒粉影響廢水處理的效率。
2、該一種廢水處理的消毒粉間歇投加設備，通過投加裝置的安裝，當驅動電機的轉速加快后，卡塊受到的離心力增大，卡塊拉動復位彈簧并滑入插進卡槽內，即可通過卡塊與卡槽的連接，利用旋轉桿帶動限位塊旋轉，限位塊則帶動投放筒轉動，投放筒旋轉時通過加固支架帶動處理筒旋轉，將處理筒內的消毒粉甩至投放筒內，再由投放筒甩至延伸管內，堵頭受離心力作用擠壓壓縮彈簧，將原本堵住的排料口釋放，消毒粉即可從排料口排出，通過調整驅動電機的轉速實現間歇投放的目的，電機轉速加快后通過離心力將消毒粉投放，提高投放效率。
3、該一種廢水處理的消毒粉間歇投加設備，通過延伸管和堵頭的設置，堵頭受離心力作用擠壓壓縮彈簧，并根據驅動電機的轉速不同，堵頭沿著延伸管向外滑動的距離則不同，堵頭在擠壓壓縮彈簧沿著延伸管滑動的過程中，不斷釋放出延伸管內的消毒粉，同時驅動電機轉速降低時，壓縮彈簧通過自身的回彈力能夠?qū)⒍骂^拉回，堵頭活動時能避免延伸管內的消毒粉堆積在一起，保證投料的連續性。
4、該一種廢水處理的消毒粉間歇投加設備，通過擴散裝置的安裝，電動伸縮桿將連接球伸入廢水內，投放筒轉動時帶動連接座一起旋轉，連接座通過電動伸縮桿帶動擴散板旋轉，擴散延伸片受離心力作用拉長限位彈簧，擴散延伸片與擴散板一起將投放的消毒粉擴散至更遠的水域，提高消毒粉投放的均勻度。
（發明人：張安國;韓淑媛;張柯楠;晁倩倩）
