公布日：2024.03.15
申請日：2023.12.30
分類號：C02F1/40(2023.01)I;C02F103/06(2006.01)N
摘要
本發明涉及污水處理技術領域，公開了一種垃圾站滲濾液污水處理設備，包括主體組件，包括分離池、進液管、出液管以及油脂管，所述進液管固定于所述分離池內，所述出液管固定于所述分離池另一側，所述油脂管固定于所述分離池內；以及，控制組件，設置于所述分離池上，包括排液件、液位件、升降件以及止逆件，所述排液件設置于所述分離池內壁一側。本發明有益效果為：通過設置控制組件可以通過滲濾液排放的動力帶動升降件對油脂管內的空氣進行抽離，使得油脂管內形成負壓，從而將分離池上層的油脂抽出，避免了油脂黏稠容易將管道堵塞，同時也不需要消耗電能。
權利要求書

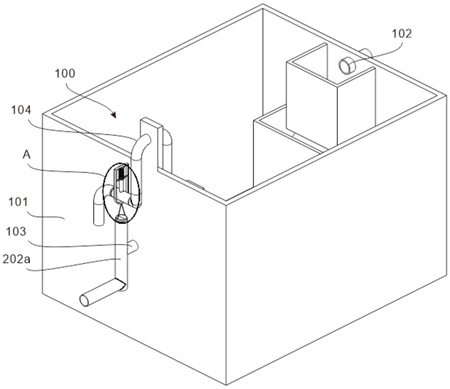

1.一種垃圾站滲濾液污水處理設備，其特征在于：包括，主體組件（100），包括分離池（101）、進液管（102）、出液管（103）以及油脂管（104），所述進液管（102）固定于所述分離池（101）內，所述出液管（103）固定于所述分離池（101）另一側，所述油脂管（104）固定于所述分離池（101）內；以及，控制組件（200），設置于所述分離池（101）上，包括排液件（201）、液位件（202）、升降件（203）以及止逆件（204），所述排液件（201）設置于所述分離池（101）內壁一側，所述液位件（202）位于所述出液管（103）一側，所述升降件（203）設置于所述油脂管（104）表面，所述止逆件（204）位于所述油脂管（104）內。
2.如權利要求1所述的垃圾站滲濾液污水處理設備，其特征在于：所述排液件（201）包括支撐塊（201a）、支撐架（201b）以及浮板（201c），所述支撐塊（201a）固定于所述分離池（101）內壁一側，所述支撐架（201b）通過轉軸轉動連接于所述支撐塊（201a）一側，所述浮板（201c）固定于所述支撐架（201b）一側。
3.如權利要求2所述的垃圾站滲濾液污水處理設備，其特征在于：所述排液件（201）還包括曲桿（201d）、支撐套（201e）、第一彈簧（201f）以及密封盤（201g），所述曲桿（201d）固定于所述浮板（201c）底部，所述支撐套（201e）固定于所述曲桿（201d）端部，所述第一彈簧（201f）兩端分別固定于所述密封盤（201g）一側和所述支撐套（201e）內壁，所述密封盤（201g）滑動于所述支撐套（201e）內。
4.如權利要求3所述的垃圾站滲濾液污水處理設備，其特征在于：所述液位件（202）包括液位管（202a）、輸送管（202b）、定位殼（202c）、第二彈簧（202d）以及插塊（202e），所述液位管（202a）固定于所述出液管（103）端部，所述輸送管（202b）滑動于所述液位管（202a）內，所述定位殼（202c）固定于所述輸送管（202b）內壁，所述第二彈簧（202d）兩端分別固定于所述定位殼（202c）內壁和所述插塊（202e）端部，所述插塊（202e）滑動于所述定位殼（202c）內，所述液位管（202a）內開設有定位槽（U），所述插塊（202e）插接于所述定位槽（U）內。
5.如權利要求4所述的垃圾站滲濾液污水處理設備，其特征在于：所述液位件（202）還包括定位盤（202f）、驅動桿（202g）以及浮塊（202h），所述定位盤（202f）滑動于所述輸送管（202b）內，所述驅動桿（202g）固定于所述定位盤（202f）一側，所述浮塊（202h）固定于所述驅動桿（202g）端部，所述輸送管（202b）開設有進水口（V）和排水口（W）。
6.如權利要求5所述的垃圾站滲濾液污水處理設備，其特征在于：所述升降件（203）包括升降管（203a）、活塞（203b）以及推桿（203c），所述升降管（203a）固定于所述油脂管（104）頂部，所述活塞（203b）滑動于所述升降管（203a）內，所述推桿（203c）固定于所述活塞（203b）頂部。
7.如權利要求6所述的垃圾站滲濾液污水處理設備，其特征在于：所述升降件（203）還包括限位環（203d）、推盤（203e）、支撐環（203f）以及第三彈簧（203g），所述限位環（203d）固定于所述升降管（203a）內壁，所述推盤（203e）固定于所述推桿（203c）頂部，所述支撐環（203f）固定于所述升降管（203a）表面，所述第三彈簧（203g）兩端分別固定于所述推盤（203e）底部和所述支撐環（203f）頂部。
8.如權利要求7所述的垃圾站滲濾液污水處理設備，其特征在于：所述升降件（203）還包括升降架（203h）、限位架（203i）以及連接軸（203j），所述升降架（203h）固定于所述推盤（203e）頂部，所述限位架（203i）固定于所述升降架（203h）內，所述連接軸（203j）兩端分別固定于所述限位架（203i）底部和所述輸送管（202b）頂部。
9.如權利要求7或8所述的垃圾站滲濾液污水處理設備，其特征在于：所述止逆件（204）包括密封環（204a）、連接塊（204b）、連接桿（204c）以及密封板（204d），所述密封環（204a）固定于所述油脂管（104）內壁，所述連接塊（204b）固定于所述密封環（204a）一側，所述連接桿（204c）通過轉軸轉動連接于所述連接塊（204b）一側，所述密封板（204d）固定于所述連接桿（204c）一側。
10.如權利要求9所述的垃圾站滲濾液污水處理設備，其特征在于：所述止逆件（204）還包括第四彈簧（204e）和定位塊（204f），所述第四彈簧（204e）兩端分別固定于所述密封板（204d）一側和所述定位塊（204f）一側，所述定位塊（204f）固定于所述油脂管（104）內壁。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述和/或現有的垃圾站滲濾液污水處理設備中存在的問題，提出了本發明。
因此，本發明所要解決的問題在于現有技術對滲濾液表面漂浮的油脂進行去除時大致分為兩種方法，第一種是通過管道使得油脂在重力的作用下自行溢出分離，此方法對于粘度高、容易粘附的油脂，分離效果可能不佳，使得油脂容易將管道堵塞，且分離效率較低，另一種是通過電泵抽離油脂從而進行分離，此方法需要消耗電能，運行成本相對較高。
為解決上述技術問題，本發明提供如下技術方案：一種垃圾站滲濾液污水處理設備，其包括，主體組件，包括分離池、進液管、出液管以及油脂管，所述進液管固定于所述分離池內，所述出液管固定于所述分離池另一側，所述油脂管固定于所述分離池內；以及，
控制組件，設置于所述分離池上，包括排液件、液位件、升降件以及止逆件，所述排液件設置于所述分離池內壁一側，所述液位件位于所述出液管一側，所述升降件設置于所述油脂管表面，所述止逆件位于所述油脂管內。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述排液件包括支撐塊、支撐架以及浮板，所述支撐塊固定于所述分離池內壁一側，所述支撐架通過轉軸轉動連接于所述支撐塊一側，所述浮板固定于所述支撐架一側。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述排液件還包括曲桿、支撐套、第一彈簧以及密封盤，所述曲桿固定于所述浮板底部，所述支撐套固定于所述曲桿端部，所述第一彈簧兩端分別固定于所述密封盤一側和所述支撐套內壁，所述密封盤滑動于所述支撐套內。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述液位件包括液位管、輸送管、定位殼、第二彈簧以及插塊，所述液位管固定于所述出液管端部，所述輸送管滑動于所述液位管內，所述定位殼固定于所述輸送管內壁，所述第二彈簧兩端分別固定于所述定位殼內壁和所述插塊端部，所述插塊滑動于所述定位殼內，所述液位管內開設有定位槽，所述插塊插接于所述定位槽內。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述液位件還包括定位盤、驅動桿以及浮塊，所述定位盤滑動于所述輸送管內，所述驅動桿固定于所述定位盤一側，所述浮塊固定于所述驅動桿端部，所述輸送管開設有進水口和排水口。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述升降件包括升降管、活塞以及推桿，所述升降管固定于所述油脂管頂部，所述活塞滑動于所述升降管內，所述推桿固定于所述活塞頂部。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述升降件還包括限位環、推盤、支撐環以及第三彈簧，所述限位環固定于所述升降管內壁，所述推盤固定于所述推桿頂部，所述支撐環固定于所述升降管表面，所述第三彈簧兩端分別固定于所述推盤底部和所述支撐環頂部。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述升降件還包括升降架、限位架以及連接軸，所述升降架固定于所述推盤頂部，所述限位架固定于所述升降架內，所述連接軸兩端分別固定于所述限位架底部和所述輸送管頂部。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述止逆件包括密封環、連接塊、連接桿以及密封板，所述密封環固定于所述油脂管內壁，所述連接塊固定于所述密封環一側，所述連接桿通過轉軸轉動連接于所述連接塊一側，所述密封板固定于所述連接桿一側。
作為本發明所述垃圾站滲濾液污水處理設備的一種優選方案，其中：所述止逆件還包括第四彈簧和定位塊，所述第四彈簧兩端分別固定于所述密封板一側和所述定位塊一側，所述定位塊固定于所述油脂管內壁。
本發明有益效果為：通過設置控制組件可以通過滲濾液排放的動力帶動升降件對油脂管內的空氣進行抽離，使得油脂管內形成負壓，從而將分離池上層的油脂抽出，避免了油脂黏稠容易將管道堵塞，同時也不需要消耗電能。
（發明人：高大鵬;劉強;徐銳;邵善生;徐金海;姬付勇）
