公布日：2023.08.29
申請日：2023.05.31
分類號：C02F11/14(2019.01)I;B01F27/90(2022.01)I
摘要
本發明涉及污泥處理技術領域，公開了一種污泥濃縮裝置及其控制方法，包括混合箱，還包括有驅動組件，所述驅動組件設置在混合箱的頂部；送料組件，所述送料組件設置在驅動組件上；加藥組件，所述加藥組件轉動設置在混合箱的內部，所述加藥組件與驅動組件連接；所述加藥組件包括導管一，所述導管一的上端設置有分料盤，所述導管一的下端設置有導料箱。本發明能夠直接將藥劑導入到污泥中，能夠快速的將藥劑混合到污泥中，提高藥劑與污泥的混合效率，同時本發明內部設置的加藥組件既能夠進行藥劑添加，同時還能夠進行藥劑與污泥的攪拌，提高藥劑與污泥的攪拌效果，且在需要導出污泥的時候，通過加藥組件能夠進行污泥的導出。
權利要求書

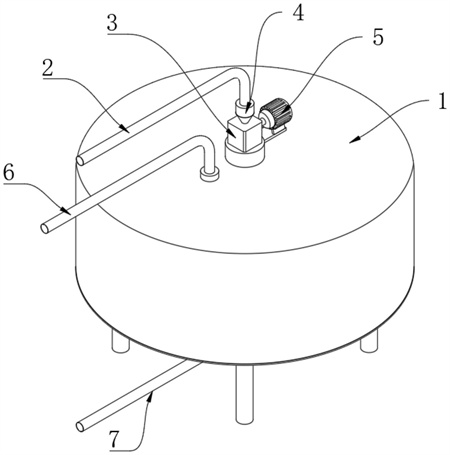

1.一種污泥濃縮裝置，包括混合箱(1)，其特征在于，還包括有驅動組件，所述驅動組件設置在混合箱(1)的頂部；送料組件，所述送料組件設置在驅動組件上；加藥組件，所述加藥組件轉動設置在混合箱(1)的內部，所述加藥組件與驅動組件連接；所述加藥組件包括導管一(10)，所述導管一(10)的上端設置有分料盤(9)，所述導管一(10)的下端設置有導料箱(16)，所述導料箱(16)四周設置有若干個導管二(11)，所述導管二(11)的內部轉動設置有螺紋片固定桿(21)，所述螺紋片固定桿(21)的外部設置有輸送螺紋片(15)，所述導管二(11)的上方設置有導藥板(12)，所述導藥板(12)的兩側開設有均勻分布的通孔，所述兩側通孔內設置有噴管(26)，所述導藥板(12)的內部開設有容納腔(27)，所述導藥板(12)靠近導管一(10)的一端開設有通孔，所述導藥板(12)一端通孔內設置有控制桿(19)，所述控制桿(19)的一端設置有推環(28)，且推環(28)滑動設置在容納腔(27)內，所述控制桿(19)遠離導藥板(12)的一端連接有轉接組件，所述轉接組件設置在導管一(10)內。
2.根據權利要求1所述的一種污泥濃縮裝置，其特征在于，所述驅動組件包括傳動箱(3)，所述傳動箱(3)的內部轉動設置有導管三(13)，導管三(13)傳動連接有電機(5)，所述電機(5)固定在傳動箱(3)的外壁。
3.根據權利要求2所述的一種污泥濃縮裝置，其特征在于，所述送料組件包括污泥進管(6)、藥劑進管(2)和污泥出管(7)，所述污泥進管(6)固定在混合箱(1)的外壁，所述藥劑進管(2)的一端連接有控制閥一(4)，所述控制閥一(4)與導管三(13)的上端轉動連接，所述控制閥一(4)與輸送管(14)內部相連通，所述污泥出管(7)的一端連接有控制閥二(8)，所述控制閥二(8)轉動設置在混合箱(1)的底部，且控制閥二(8)與導料箱(16)內部相連通。
4.根據權利要求1所述的一種污泥濃縮裝置，其特征在于，所述分料盤(9)內部為中空狀，且分料盤(9)的底部開設有均勻分布的通孔，所述分料盤(9)與導管一(10)內部相連通。
5.根據權利要求3所述的一種污泥濃縮裝置，其特征在于，所述輸送管(14)內部為中空狀，且輸送管(14)外部設置有螺旋葉片，輸送管(14)外部螺旋葉片處于導管一(10)的內部，輸送管(14)的上端穿過控制桿(19)與導管三(13)的一端相連通。
6.根據權利要求3所述的一種污泥濃縮裝置，其特征在于，所述轉接組件包括轉動座(25)，所述轉動座(25)的內部為中空狀，且轉動座(25)的上端與輸送管(14)的下端相連接，所述轉動座(25)的四周開設有與控制桿(19)位置相對應的凸起，且凸起上開設有通孔，所述控制桿(19)的一端插設在凸起的通孔內，所述控制桿(19)的外部固定有環形的控制板(17)，所述控制板(17)的一面連接有彈簧(18)，所述彈簧(18)的另一端固定在導管一(10)的內壁上，所述導管一(10)的內壁設置有控制塊(31)，所述控制塊(31)的外部為弧形凸起。
7.根據權利要求1所述的一種污泥濃縮裝置，其特征在于，所述導藥板(12)的兩側開設有圓形通孔，且導藥板(12)兩側圓形通孔內設置有單向閥膠片(30)。
8.根據權利要求1所述的一種污泥濃縮裝置，其特征在于，所述推環(28)的外壁開設有環形分布的通孔，且推環(28)遠離控制桿(19)的一面設置有膠片(29)，膠片(29)的外部為環形，且膠片(29)與推環(28)外部通孔位置相對應。
9.根據權利要求1所述的一種污泥濃縮裝置，其特征在于，所述螺紋片固定桿(21)的一端外部設置有兩個制動方向相反的單向軸承，螺紋片固定桿(21)一端兩個單向軸承外部分別設置有副齒輪一(22)和副齒輪二(23)，所述副齒輪二(23)嚙合有主齒輪一(20)，所述主齒輪一(20)的下端連接有主齒輪二(24)，所述主齒輪二(24)固定在混合箱(1)的內側底部，所述螺紋片固定桿(21)的外部套設有隔離套(32)，所述隔離套(32)設置在主齒輪一(20)和主齒輪二(24)的外部。
10.一種污泥濃縮裝置的控制方法，如權利要求1-9任一一項所述的一種污泥濃縮裝置，其特征在于，包括以下步驟：S1:加入淤泥，通過污泥進管(6)將污泥導入到藥劑進管(2)內；S2:加入藥劑，打開控制閥一(4)，通過藥劑進管(2)將藥劑導入到輸送管(14)內，然后輸送管(14)將藥劑導入到轉動座(25)內，通過轉動座(25)和控制桿(19)將藥劑導入到容納腔(27)內，容納腔(27)內部的藥劑通過噴管(26)進入到混合箱(1)內；S3:攪拌，啟動電機(5)，電機(5)正向轉動，電機(5)帶動導管三(13)轉動，導管三(13)帶動分料盤(9)和導管一(10)轉動，然后導管一(10)會帶動導料箱(16)和導管二(11)轉動，導管二(11)對混合箱(1)內部污泥攪拌的同時帶動導藥板(12)進行轉動，導藥板(12)會將藥劑導入到混合箱(1)，且螺紋片固定桿(21)會一起進行轉動，且固定狀態的主齒輪二(24)會帶動螺紋片固定桿(21)轉動，然后螺紋片固定桿(21)帶動輸送螺紋片(15)進行轉動，輸送螺紋片(15)將導管二(11)附近的淤泥導入到導管一(10)內，導管一(10)將淤泥導入到分料盤(9)內，通過分料盤(9)重新將淤泥導入到混合箱(1)內部淤泥最上方，攪拌淤泥好后，然后關閉電機(5)；S4:導出污泥，啟動電機(5)，電機(5)反向轉動，電機(5)通過導管三(13)和導管一(10)帶動導料箱(16)和導管二(11)反向轉動，同時副齒輪二(23)與主齒輪一(20)配合，副齒輪二(23)會帶動螺紋片固定桿(21)轉動，此時開啟控制閥二(8)，混合箱(1)內部的污泥通過控制閥二(8)和污泥出管(7)導出。
發明內容
本發明的目的在于提供一種污泥濃縮裝置及其控制方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污泥濃縮裝置及其控制方法，包括混合箱，還包括有驅動組件，所述驅動組件設置在混合箱的頂部；
送料組件，所述送料組件設置在驅動組件上；
加藥組件，所述加藥組件轉動設置在混合箱的內部，所述加藥組件與驅動組件連接；
所述加藥組件包括導管一，所述導管一的上端設置有分料盤，所述導管一的下端設置有導料箱，所述導料箱四周設置有若干個導管二，所述導管二的內部轉動設置有螺紋片固定桿，所述螺紋片固定桿的外部設置有輸送螺紋片，所述導管二的上方設置有導藥板，所述導藥板的兩側開設有均勻分布的通孔，所述兩側通孔內設置有噴管，所述導藥板的內部開設有容納腔，所述導藥板靠近導管一的一端開設有通孔，所述導藥板一端通孔內設置有控制桿，所述控制桿的一端設置有推環，且推環滑動設置在容納腔內，所述控制桿遠離導藥板的一端連接有轉接組件，所述轉接組件設置在導管一內。
通過上述技術方案，驅動組件作為動力源，驅動組件用于驅動加藥組件進行加藥、混合攪拌，且送料組件起到導入污泥、藥劑的作用，加藥組件在工作的過程中，導管一能夠帶動導料箱和導管二進行轉動，導管二能夠?qū)旌舷鋬?nèi)部的污泥和藥劑進行攪拌，增加污泥的混合效果。
優選的，所述驅動組件包括傳動箱，所述傳動箱的內部轉動設置有導管三，導管三傳動連接有電機，所述電機固定在傳動箱的外壁。
通過上述技術方案，驅動組件起到控制導管一的作用，電機能夠帶動導管三進行轉動，導管三再帶動驅動分料盤和導管一轉動。
優選的，所述送料組件包括污泥進管、藥劑進管和污泥出管，所述污泥進管固定在混合箱的外壁，所述藥劑進管的一端連接有控制閥一，所述控制閥一與導管三的上端轉動連接，所述控制閥一與輸送管內部相連通，所述污泥出管的一端連接有控制閥二，所述控制閥二轉動設置在混合箱的底部，且控制閥二與導料箱內部相連通。
通過上述技術方案，送料組件起到控制污泥和藥劑導入的作用，能夠?qū)⒒旌舷鋬?nèi)部的污泥通過污泥出管導出。
優選的，所述分料盤內部為中空狀，且分料盤的底部開設有均勻分布的通孔，所述分料盤與導管一內部相連通。
通過上述技術方案，分料盤起到分流污泥的作用，分料盤內部的污泥能夠通過其底部的通孔導出，將污泥導入到混合箱內，增加污泥的混合效果。
優選的，所述輸送管內部為中空狀，且輸送管外部設置有螺旋葉片，輸送管外部螺旋葉片處于導管一的內部，輸送管的上端穿過控制桿與導管三的一端相連通。
通過上述技術方案，輸送管的一端與控制閥一固定連接，導管一在轉動的時候，導管一與導管一形成相對運動。
優選的，所述轉接組件包括轉動座，所述轉動座的內部為中空狀，且轉動座的上端與輸送管的下端相連接，所述轉動座的四周開設有與控制桿位置相對應的凸起，且凸起上開設有通孔，所述控制桿的一端插設在凸起的通孔內，所述控制桿的外部固定有環形的控制板，所述控制板的一面連接有彈簧，所述彈簧的另一端固定在導管一的內壁上，所述導管一的內壁設置有控制塊，所述控制塊的外部為弧形凸起。
通過上述技術方案，轉接組件起到中轉引導藥劑流動的作用。
優選的，所述導藥板的兩側開設有圓形通孔，且導藥板兩側圓形通孔內設置有單向閥膠片。
通過上述技術方案，導藥板兩側的通孔起到安裝單向閥膠片的作用。
優選的，所述推環的外壁開設有環形分布的通孔，且推環遠離控制桿的一面設置有膠片，膠片的外部為環形，且膠片與推環外部通孔位置相對應。
通過上述技術方案，推環在隨著控制桿進行移動的時候，推環和膠片能夠帶動容納腔內部的污泥或者水進行移動。
優選的，所述螺紋片固定桿的一端外部設置有兩個制動方向相反的單向軸承，螺紋片固定桿一端兩個單向軸承外部分別設置有副齒輪一和副齒輪二，所述副齒輪二嚙合有主齒輪一，所述主齒輪一的下端連接有主齒輪二，所述主齒輪二固定在混合箱的內側底部，所述螺紋片固定桿的外部套設有隔離套，所述隔離套設置在主齒輪一和主齒輪二的外部。
通過上述技術方案，螺紋片固定桿外部的兩個單向軸承起到固定副齒輪一和副齒輪二的作用，控制輸送螺紋片對污泥進行輸送。
一種污泥濃縮裝置的控制方法，包括以下步驟：
S1:加入淤泥，通過污泥進管將污泥導入到藥劑進管內；
S2:加入藥劑，打開控制閥一，通過藥劑進管將藥劑導入到輸送管內，然后輸送管將藥劑導入到轉動座內，通過轉動座和控制桿將藥劑導入到容納腔內，容納腔內部的藥劑通過噴管進入到混合箱內；
S3:攪拌，啟動電機，電機正向轉動，電機帶動導管三轉動，導管三帶動分料盤和導管一轉動，然后導管一會帶動導料箱和導管二轉動，導管二對混合箱內部污泥攪拌的同時帶動導藥板進行轉動，導藥板會將藥劑導入到混合箱，且螺紋片固定桿會一起進行轉動，且固定狀態的主齒輪二會帶動螺紋片固定桿轉動，然后螺紋片固定桿帶動輸送螺紋片進行轉動，輸送螺紋片將導管二附近的淤泥導入到導管一內，導管一將淤泥導入到分料盤內，通過分料盤重新將淤泥導入到混合箱內部淤泥最上方，攪拌淤泥好后，然后關閉電機；
S4:導出污泥，啟動電機，電機反向轉動，電機通過導管三和導管一帶動導料箱和導管二反向轉動，同時副齒輪二與主齒輪一配合，副齒輪二會帶動螺紋片固定桿轉動，此時開啟控制閥二，混合箱內部的污泥通過控制閥二和污泥出管導出。
與現有技術相比，本發明的有益效果是：
其一、本發明能夠直接將藥劑導入到污泥中，能夠快速的將藥劑混合到污泥中，提高藥劑與污泥的混合效率，同時本發明內部設置的加藥組件既能夠進行藥劑添加，同時還能夠進行藥劑與污泥的攪拌，提高藥劑與污泥的攪拌效果，且在需要導出污泥的時候，通過加藥組件能夠進行污泥的導出。
其二、本發明中，驅動組件能夠帶動導管一進行轉動，通過導管一帶動導管二進行轉動，導管二內部設置有輸送螺紋片，通過輸送螺紋片對混合箱內部的污泥進行輸送，在需要對污泥進行混合的時候，關閉控制閥二，導管二內部的污泥能夠進入到導管一和分料盤內，通過分料盤重新將污泥導入到混合箱內，增加藥劑與污泥的混合效果。
其三、本發明中，需要對藥劑和污泥進行攪拌的時候，導藥板能夠隨著導管二一起轉動，導藥板在轉動的時候，導藥板能夠均勻的藥劑導入到混合箱內，在導入藥劑后，關閉控制閥一，此時控制板會隨著導管二一起轉動，控制板能夠與控制塊配合，控制塊能夠?qū)刂瓢暹M(jìn)行擠壓，而控制板與控制塊分離后，控制板在彈簧的作用下恢復到原來的位置，控制控制桿進行往復移動，控制桿能夠控制推環進行往復移動，推環在容納腔內部移動的時候，容納腔內部會產生負壓，容納腔連接的單向閥膠片會對混合箱內部的污泥或者水進行吸收，污泥或者水進入到容納腔內部的時候，污泥或者水通過噴管進入到混合箱內，增加污泥和藥劑的混合效果，同時能夠?qū)?dǎo)藥板內部的剩余藥劑導出，增加藥劑的利用效果。
其四、本發明中，在需要將混合箱內部的污泥導出的時候，開啟控制閥二，反向控制導管二進行轉動，導管二能夠?qū)⑽勰噍斔偷娇刂崎y二連接部位，在污泥重力的作用下，污泥不會沿著導管一進入到分料盤，此時污泥會直接從控制閥二和污泥出管導出。
（發明人：俞露曦）
