公布日：2023.10.10

申請日：2023.07.04

分類號：C02F1/52(2023.01)I;B08B9/087(2006.01)I

摘要

本發明屬于廢水凈化技術領域，具體的說是一種半導體生產廢水凈化處理裝置及其方法，包括池體；所述池體內部的側壁之間滑動連接有一對對稱分布的充氣浮板；所述池體的頂部固接有一對對稱分布的放置盒；所述放置盒的內底壁設有一對對稱分布的方形通槽；所述方形通槽的槽壁滑動連接有齒條；所述齒條的一端固接在充氣浮板的側壁上；所述放置盒的兩側側壁均固接有轉動桿；所述轉動桿遠離放置盒的一端設有半環齒輪；所述放置盒的底部設有放料口；在充氣浮板上升的過程中會帶動半環齒輪打開出料槽，讓絮凝劑從放置盒的放料口進入到池體中，使得本裝置會隨著廢水水位的高低進而投放相應的絮凝劑，提高對廢水的凈化效率。

權利要求書

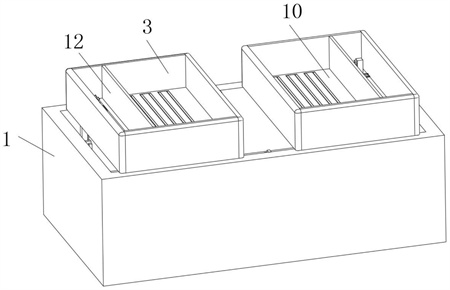

1.一種半導體生產廢水凈化處理裝置，其特征在于：包括池體（1）；所述池體（1）內部的側壁之間滑動連接有一對對稱分布的充氣浮板（2）；所述池體（1）的頂部固接有一對對稱分布的放置盒（3）；所述放置盒（3）的內底壁設有一對對稱分布的方形通槽；所述方形通槽的槽壁滑動連接有齒條（5）；所述齒條（5）的一端固接在充氣浮板（2）的側壁上；所述放置盒（3）的兩側壁均固接有轉動桿（7）；所述轉動桿（7）的外圓壁通過滑動件與齒條（5）相嚙合；所述轉動桿（7）遠離放置盒（3）的一端設有半環齒輪（8）；所述放置盒（3）的底部設有放料口（9）；所述放置盒（3）的內底壁滑動連接有的滑板（10）；所述滑板（10）的側壁固接有齒板（11）；所述齒板（11）與半環齒輪（8）相匹配；所述齒板（11）的側壁通過彈簧固接在放置盒（3）的側壁上；所述放置盒（3）內部側壁之間固接有隔板（12）；所述滑板（10）的側壁滑動連接在隔板（12）的側壁上；所述滑板（10）的側壁通過出料件設有一組出料槽（6）；所述出料件包括遮板（13）；所述出料槽（6）的槽壁放置有遮板（13）；所述遮板（13）的側壁通過復位件設有延伸桿（14），且延伸桿（14）的一端貫穿滑板（10）；所述放置盒（3）的側壁設有齒槽（15）；所述延伸桿（14）的一端固接有齒輪（16）；所述齒輪（16）與齒槽（15）相互嚙合；所述滑動件包括環形塊（18）；所述轉動桿（7）的一端轉動連接有環形塊（18）；所述環形塊（18）的側壁固接在半環齒輪（8）的側壁上；所述環形塊（18）的外圓壁設有一組方形槽（19）；所述方形槽（19）的一側設為弧形面，且方形槽（19）的另一側設為斜面；所述方形槽（19）的槽壁之間轉動連接有弧形塊（17）；所述弧形塊（17）的側壁設有圓形通槽；所述方形槽（19）的槽壁之間固接有連接桿（20），且連接桿（20）伸入圓形通槽中；所述連接桿（20）的外圓壁與圓形通槽之間通過扭簧相互連接；所述弧形塊（17）與齒條（5）相匹配；所述復位件包括第一磁板（22）；所述遮板（13）的側壁設有圓形凹槽（21）；所述延伸桿（14）與在圓形凹槽（21）的槽底轉動連接；所述延伸桿（14）的外圓壁與圓形凹槽（21）的槽壁通過扭簧互相連接；所述遮板（13）的兩側側壁均固接有第一磁板（22）；所述出料槽（6）的兩側槽壁均固接有第二磁板（23）；所述第一磁板（22）與第二磁板（23）磁力相吸；所述充氣浮板（2）的頂部滑動連接有第一刷板（24）；所述第一刷板（24）的頂部滑動連接有第二刷板（25）；所述充氣浮板（2）的頂部固接有一組方形塊（34）；一組方形塊（34）分別與第一刷板（24）和第二刷板（25）通過彈簧相固接；所述第一刷板（24）與第二刷板（25）的側壁均設有方形凹槽；所述池體（1）內部的四周側壁均固接有長桿（26）；所述長桿（26）的側壁處于方形凹槽內；所述長桿（26）的側壁固接有一組第一梯形塊（27）；所述第一梯形塊（27）的側壁通過卡位件設有等腰梯形塊（28）；所述方形凹槽的槽壁固接有第二梯形塊（29）；所述第二梯形塊（29）與等腰梯形塊（28）相匹配；所述卡位件包括T形塊（30）；所述第一梯形塊（27）的側壁設有T形槽（31）；所述T形槽（31）的槽壁滑動連接有T形塊（30）；所述T形塊（30）的側壁通過彈簧固接在T形槽（31）的槽壁上；所述T形塊（30）的側壁固接在等腰梯形塊（28）的側壁上。

2.根據權利要求1所述的一種半導體生產廢水凈化處理裝置，其特征在于：所述環形塊（18）的側壁設有第一環形磁塊（32）；所述轉動桿（7）的側壁通過固定塊固接有第二環形磁塊（33）；所述第一環形磁塊（32）與第二環形磁塊（33）磁力相吸。

3.根據權利要求1所述的一種半導體生產廢水凈化處理裝置，其特征在于：所述充氣浮板（2）由重力板和氣墊組成。

4.一種半導體生產廢水凈化處理方法，該方法適用于操控上述權利要求1-3的任意一項的一種半導體生產廢水凈化處理裝置，其特征在于：該方法步驟如下：S1：廢水排入池體（1）中時，廢水水量帶動充氣浮板（2）上升，充氣浮板（2）帶動齒條（5）向上移動；S2：齒條（5）上的輪齒帶動放置盒（3）內環形塊（18）上的弧形塊（17）轉動，從而環形塊（18）的轉動帶動半環齒輪（8）轉動，繼而半環齒輪（16）（8）帶動齒板（11）移動，再加上齒板（11）側壁與放置盒（3）之間的彈簧作用，使齒板（11）實現往復運動；S3：齒板（11）的往復運動帶動滑板（10）上的遮板（13）進行轉動，使放置盒（3）內的絮凝劑從出料槽（6）中落入到池體（1）中；S4：絮凝劑與池體（1）中的廢水進行混合，讓廢水中的物質成為絨粒沉降，完成對廢水的凈化。

發明內容

為了彌補現有技術的不足，在對處理池中投入絮凝劑通常是人工操作，根據水池的廢水量按配比投放絮凝劑，但在每次廢水排入到處理池時，廢水的水量會有所不同，導致工作人員都要配制對應廢水量的絮凝劑，較為繁瑣，影響對廢水的凈化效率的問題，本發明提出一種半導體生產廢水凈化處理裝置及其方法。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種半導體生產廢水凈化處理裝置，包括池體；所述池體內部的側壁之間滑動連接有一對對稱分布的充氣浮板；所述池體的頂部固接有一對對稱分布的放置盒；所述放置盒的內底壁設有一對對稱分布的方形通槽；所述方形通槽的槽壁滑動連接有齒條；所述齒條的一端固接在充氣浮板的側壁上；所述放置盒的兩側壁均固接有轉動桿；所述轉動桿的外圓壁通過滑動件與齒條相嚙合；所述轉動桿遠離放置盒的一端設有半環齒輪；所述放置盒的底部設有放料口；所述放置盒的內底壁滑動連接有關于放料口分布的滑板；所述滑板的側壁固接有齒板；所述齒板與半環齒輪相匹配；所述齒板的側壁通過彈簧固接在放置盒的側壁上；所述放置盒內部側壁之間固接有隔板；所述滑板的側壁滑動連接在隔板的側壁上；所述滑板的側壁通過出料件設有一組出料槽；使得本裝置會隨著廢水水位的高低進而投放相應的絮凝劑，提高對廢水的凈化效率。

所述出料件包括遮板；所述出料槽的槽壁放置有遮板；所述遮板的側壁通過復位件設有延伸桿，且延伸桿的一端貫穿滑板；所述放置盒的側壁設有齒槽；所述延伸桿的一端固接有齒輪；所述齒輪與齒槽相互嚙合；實現充氣浮板隨著廢水的水量浮動帶動遮板打開出料槽進行投料的效果。

所述滑動件包括弧形塊；所述轉動桿的一端轉動連接有環形塊；所述環形塊的側壁固接在半環齒輪的側壁上；所述環形塊的外圓壁設有一組方形槽；所述方形槽的一側設為弧形面，且方形槽的另一側設為斜面；所述方形槽的槽壁之間轉動連接有弧形塊；所述弧形塊的側壁設有圓形通槽；所述方形槽的槽壁之間固接有連接桿，且連接桿伸入圓形通槽中；所述連接桿的外圓壁與圓形通槽之間通過扭簧相互連接；所述弧形塊與齒條相匹配；防止了池體內水位下降過程中會帶動遮板轉動打開出料槽投料。

所述復位件包括第一磁板；所述遮板的側壁設有圓形凹槽；所述延伸桿與圓形凹槽的槽底轉動連接；所述延伸桿的外圓壁與圓形凹槽的槽壁通過扭簧互相連接；所述遮板的兩側側壁均固接有第一磁板；所述出料槽的兩側槽壁均固接有第二磁板；所述第一磁板與第二磁板磁力相吸；防止了遮板在充氣浮板停止時有傾斜的情況出現。

所述充氣浮板的頂部滑動連接有第一刷板；所述第一刷板的頂部滑動連接有第二刷板；所述充氣浮板的頂部固接有一組方形塊；一組方形塊分別與第一刷板和第二刷板通過彈簧相固接；對池體的側壁起到清理效果。

所述第一刷板與第二刷板的側壁均設有方形凹槽；所述池體內部的四周側壁均固接有長桿；所述長桿的側壁處于方形凹槽內；所述長桿的側壁固接有一組第一梯形塊；所述第一梯形塊的側壁通過卡位件設有等腰梯形塊；所述方形凹槽的槽壁固接有第二梯形塊；所述第二梯形塊與等腰梯形塊相匹配；防止了第一刷板和第二刷板在每次下降時清理的雜質，會在第一刷板和第二刷板再次上升時重新刷回到池體側壁上。

所述卡位件包括T形塊；所述第一梯形塊的側壁設有T形槽；所述T形槽的槽壁滑動連接有T形塊；所述T形塊的側壁通過彈簧固接在T形槽的槽壁上；所述T形塊的側壁固接在等腰梯形塊的側壁上；方便了第二梯形塊進行更換位置。

所述環形塊的側壁設有第一環形磁塊；所述轉動桿的側壁通過固定塊固接有第二環形磁塊；所述第一環形磁塊與第二環形磁塊磁力相吸；防止齒條向下移動過快時，齒條上的輪齒會對弧形塊斜面撥動。

所述充氣浮板由重力板和氣墊組成；使得充氣浮板能夠完成下降過程，讓第一刷板和第二刷板對池體側壁進行刮料。

一種半導體生產廢水凈化處理方法，該方法適用于操控上述的一種半導體生產廢水凈化處理裝置，該方法步驟如下：

S1：廢水排入池體中時，廢水水量帶動充氣浮板上升，充氣浮板帶動齒條向上移動；

S2：齒條上的輪齒帶動放置盒內環形塊上的弧形塊轉動，從而環形塊的轉動帶動半環齒輪轉動，繼而半環齒輪帶動齒板移動，再加上齒板側壁與放置盒之間的彈簧作用，使齒板實現往復運動；

S3：齒板的往復運動帶動滑板上的遮板進行轉動，使放置盒內的絮凝劑從出料槽中落入到池體中；

S4：絮凝劑與池體中的廢水進行混合，讓廢水中的物質成為絨粒沉降，完成對廢水的凈化。

本發明的有益效果如下：

1.本發明所述的一種半導體生產廢水凈化處理裝置及其方法，通過排入廢水到池體內時，充氣浮板會水位的上升而上升，充氣浮板的浮力會帶動齒條向上移動，在滑動件的作用下，會使齒條向上移動時能帶動轉動桿轉動，齒條向下移動時則不能帶動轉動桿轉動，當半環齒輪上的輪齒與齒板嚙合時會讓齒板帶動滑板滑動，當半環齒輪上的光滑面與齒板相對時，齒板會被彈簧的彈力作用復位，通過出料件的作用，會使滑板在被半環齒輪帶動時會打開出料槽，在放置盒內裝有絮凝劑時，池體內在排入廢水時水位會不斷上升，使得充氣浮板會持續上升，在充氣浮板上升的過程中會帶動半環齒輪打開出料槽，讓絮凝劑從放置盒的放料口進入到池體中；使得本裝置會隨著廢水水位的高低進而投放相應的絮凝劑，提高對廢水的凈化效率。

2.本發明所述的一種半導體生產廢水凈化處理裝置及其方法，實現充氣浮板隨著廢水的水量浮動帶動遮板打開出料槽進行投料的效果，防止了池體內水位下降過程中會帶動遮板轉動打開出料槽投料，防止了遮板在充氣浮板停止時有傾斜的情況出現，對池體的側壁起到清理效果，防止了第一刷板和第二刷板在每次下降時清理的雜質，會在第一刷板和第二刷板再次上升時重新刷回到池體側壁上，方便了第二梯形塊進行更換位置，防止齒條向下移動過快時，齒條上的輪齒會對弧形塊斜面撥動，使得充氣浮板能夠完成下降過程，讓第一刷板和第二刷板對池體側壁進行刮料。

（發明人：張恒;李一凡;李云超;陳振國;梁家婷;穆道軍;于偉）
