公布日：2023.10.24
申請日：2023.08.09
分類號：G01N1/14(2006.01)I;G01N1/34(2006.01)I
摘要
本發明提供一種用于高鹽工業廢水的在線過濾循環取樣裝置及其工作方法，具有流通池組件、取樣組件、取樣泵以及輸出泵，具有一級濾頭的取樣組件位于取樣池內，取樣組件通過取樣泵與流通池組件的原液入口相連通，流通池組件的檢測出口設有二級濾頭并且與能夠正反運行的輸出泵相連通，流通池組件還設有廢液出口。本發明可以根據程序設定時間24小時自動取樣；二級自動過濾及濾頭自動再生，無需人工更換濾頭，通過二級過濾針對性的除去顆粒物的同時解決堵塞，通過濾頭反沖再生，解決顆粒物富集污染物問題，使分析結果更加準確穩定可靠；沖擊式在線過濾設計，避免了顆粒物吸附在濾頭的可能性，促進液體和顆粒物分離、固液分流。
權利要求書

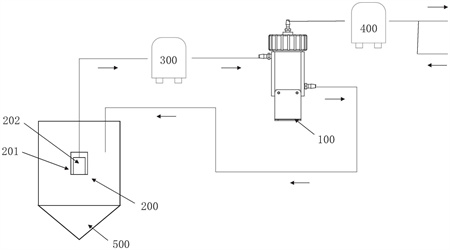

1.一種用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，具有流通池組件、取樣組件、取樣泵以及輸出泵，具有一級濾頭的取樣組件位于取樣池內，取樣組件通過取樣泵與流通池組件的原液入口相連通，流通池組件的檢測出口設有二級濾頭并且與能夠正反運行的輸出泵相連通，流通池組件還設有廢液出口。
2.根據權利要求1所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，所述廢液出口連通至所述取樣池。
3.根據權利要求1所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，所述流通池組件以本體與上蓋組成工作空間，上蓋上設有所述檢測出口，本體的側面設有所述原液入口，本體的底部設有所述廢液出口。
4.根據權利要求3所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，所述原液入口、廢液出口以及檢測出口分別以管接頭的形式與所述工作空間相連通。
5.根據權利要求4所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，所述二級濾頭安裝在所述檢測出口的腔內側位置，將所述原液入口以及所述廢液出口隔斷于所述檢測出口。
6.根據權利要求5所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，所述上蓋與本體之間設有第一密封圈，檢測出口與上蓋之間設有第二密封圈。
7.根據權利要求1所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，所述二級濾頭是微孔特氟龍過濾網。
8.一種用于高鹽工業廢水的在線過濾循環取樣裝置的工作方法，具有如權利要求1-7中任一項所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于：進液過程中，取樣泵輸出的經一級濾頭的一級過濾后的原液由原液入口進入流通池組件，一部分原液在輸出泵的抽取作用下，經二級濾頭的過濾由檢測出口抽出以進行后續檢測工作，另一部分原液由廢液出口排出；清洗流程中，取樣泵停止工作，輸出泵反向工作，將清洗劑從檢測出口泵入流通池組件內，對所述二級濾頭進行清洗，清洗后的液體由廢液出口排出。
發明內容
為此，本發明的目的是提供一種用于高鹽工業廢水的在線過濾循環取樣裝置，解決現有技術中存在的上述技術問題。
本發明采用的技術方案如下：
一種用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于，具有流通池組件、取樣組件、取樣泵以及輸出泵，具有一級濾頭的取樣組件位于取樣池內，取樣組件通過取樣泵與流通池組件的原液入口相連通，流通池組件的檢測出口設有二級濾頭并且與能夠正反運行的輸出泵相連通，流通池組件還設有廢液出口。
所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其中，所述廢液出口連通至所述取樣池。
所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其中，所述流通池組件以本體與上蓋組成工作空間，上蓋上設有所述檢測出口，本體的側面設有所述原液入口，本體的底部設有所述廢液出口。
所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其中，所述原液入口、廢液出口以及檢測出口分別以管接頭的形式與所述工作空間相連通。
所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其中，所述二級濾頭安裝在所述檢測出口的腔內側位置，將所述原液入口以及所述廢液出口隔斷于所述檢測出口。
所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其中，所述上蓋與本體之間設有第一密封圈，檢測出口與上蓋之間設有第二密封圈。
所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其中，所述二級濾頭是微孔特氟龍過濾網。
一種用于高鹽工業廢水的在線過濾循環取樣裝置的工作方法，具有所述的用于高鹽工業廢水的在線過濾循環取樣裝置，其特征在于：
進液過程中，取樣泵輸出的經一級濾頭的一級過濾后的原液由原液入口進入流通池組件，一部分原液在輸出泵的抽取作用下，經二級濾頭的過濾由檢測出口抽出以進行后續檢測工作，另一部分原液由廢液出口排出；
清洗流程中，取樣泵停止工作，輸出泵反向工作，將清洗劑從檢測出口泵入流通池組件內，對所述二級濾頭進行清洗，清洗后的液體由廢液出口排出。
本發明使用時，所述取樣組件吸取原液并且通過以及濾頭進行一級過濾，防止漂浮物堵塞管路；所述流通池組件，原液進入流通池進行二級過濾，防止懸浮物堵塞管路；過濾后廢液流回取樣池；微孔特氟龍可再生材料濾頭通過清洗劑自動清洗，實現濾頭自動再生。
相比于以往的高鹽工業廢水的在線過濾循環取樣裝置，本發明的優點如下：
(1)本發明一種用于高鹽工業廢水的在線過濾循環取樣裝置，實現循環自動取樣，可以根據程序設定時間24小時自動取樣。
(2)本發明一種用于高鹽工業廢水的在線過濾循環取樣裝置，二級自動過濾及濾頭自動再生，無需人工更換濾頭，通過二級過濾針對性的除去顆粒物的同時解決堵塞，通過濾頭反沖再生，解決顆粒物富集污染物問題，使分析結果更加準確穩定可靠。
(3)本發明的沖擊式在線過濾設計，避免了顆粒物吸附在濾頭的可能性，促進液體和顆粒物分離、固液分流。
（發明人：蔣雪梅;王俊偉;史箴;曹陽;靳皓琛;張璐濤;謝新剛;李鑫;高占嶺;李寧;丁良誠;胡克）
