公布日：2024.04.09
申請日：2024.01.29
分類號：B01D33/11(2006.01)I;B01D33/29(2006.01)I;B01D33/46(2006.01)I;B01D33/48(2006.01)I;B01D33/76(2006.01)I
摘要
本發明涉及污水處理領域，尤其涉及一種處理生活污水的過濾桶。本發明通過防止濾網堵塞能夠更加充分地對污水中的殘?jiān)M(jìn)行過濾，且可以更加充分地對過濾出的殘?jiān)M(jìn)行收集，從而更加有效地提高污水的處理效率。本發明包括有支撐桿，四個所述支撐桿頂端之間固定連接有排水斗，所述排水斗頂部固定連接有殼體。本發明通過電動推桿的伸縮桿伸長或收縮帶動安裝桿上下往復移動，安裝桿上下往復移動帶動絲桿上下往復移動，進而使得過濾架轉動帶動過濾架內的污水轉動，使得污水快速地甩動，并通過過濾架的濾網流出，進而可以過濾出污水中的殘?jiān)?/span>
權利要求書

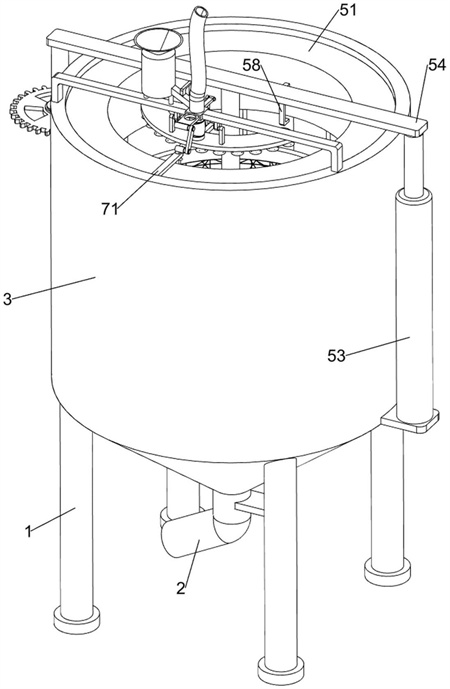

1.一種處理生活污水的過濾桶，其特征在于，包括有支撐桿(1)，所述支撐桿(1)的數量為四個，四個所述支撐桿(1)頂端之間固定連接有排水斗(2)，所述排水斗(2)頂部固定連接有殼體(3)，所述殼體(3)一側開有排污口，所述殼體(3)的排污口卡接有收集箱(4)，所述殼體(3)上設有過濾組件，所述過濾組件用于過濾污水中的殘?jiān)�，所述過濾組件上設有自動清理組件，所述過濾組件與所述自動清理組件連接，所述自動清理組件用于清理污水中的殘?jiān)?/span>
2.根據權利要求1所述的一種處理生活污水的過濾桶，其特征在于，所述過濾組件包括有過濾架(51)，所述過濾架(51)轉動式連接在所述殼體(3)內壁，所述殼體(3)外壁下部固定連接有電動推桿(53)，所述電動推桿(53)的伸縮桿頂端固定連接有安裝桿(54)，所述安裝桿(54)位于所述過濾架(51)上方，所述安裝桿(54)底部固定連接有固定軸(55)，所述固定軸(55)位于所述過濾架(51)內部，所述固定軸(55)底端轉動式連接有安裝架(56)，所述固定軸(55)與所述安裝架(56)之間連接有兩個扭力彈簧(57)，所述安裝架(56)底部固定連接有過濾盤(52)，所述過濾盤(52)一側開有排放口，所述過濾盤(52)與所述過濾架(51)接觸，所述過濾架(51)與所述過濾盤(52)上都設有濾網，所述過濾架(51)內壁上部固定連接有固定架(58)，所述固定架(58)位于所述殼體(3)的排污口上方。
3.根據權利要求2所述的一種處理生活污水的過濾桶，其特征在于，所述自動清理組件包括有絲桿(61)，所述絲桿(61)固定連接在所述安裝桿(54)的一端，所述殼體(3)上部固定連接有兩個安裝板(62)，兩個所述安裝板(62)之間轉動式連接有活動塊(63)，所述活動塊(63)與所述絲桿(61)通過螺紋連接，所述活動塊(63)上固定連接有嚙合齒輪(64)，所述嚙合齒輪(64)位于兩個所述安裝板(62)之間，所述過濾架(51)上部固定連接有嚙合齒圈(65)，所述嚙合齒輪(64)與所述嚙合齒圈(65)嚙合，所述殼體(3)內壁固定連接有毛刷板(66)，所述毛刷板(66)與所述過濾架(51)的濾網接觸。
4.根據權利要求3所述的一種處理生活污水的過濾桶，其特征在于，還包括有濾盤清潔組件，所述濾盤清潔組件設在所述殼體(3)上，所述濾盤清潔組件用于噴灑清水并清理所述過濾盤(52)，所述濾盤清潔組件包括有固定桿(71)，所述固定桿(71)固定連接在所述殼體(3)內壁上部，所述固定桿(71)呈水平設置，所述固定桿(71)的另一端滑動式連接有頂桿(72)，所述頂桿(72)呈豎直設置，所述頂桿(72)與所述固定桿(71)之間連接有復位彈簧(73)，所述殼體(3)頂部固定連接有兩個支撐板(74)，兩個所述支撐板(74)之間固定連接有連接架(75)，兩個所述支撐板(74)之間轉動式連接有噴液板(76)，所述噴液板(76)頂部固定連接有軟管(761)，所述軟管(761)的另一端與所述連接架(75)底部固定連接，所述軟管(761)與所述噴液板(76)和所述連接架(75)都連通，所述連接架(75)頂部固定連接有進液管(77)，所述連接架(75)內壁滑動式連接有活動板(78)，所述活動板(78)上開有漏液孔，所述活動板(78)與所述軟管(761)和所述進液管(77)都接觸，所述活動板(78)通過所述連接架(75)與所述進液管(77)連通，所述活動板(78)的一側轉動式連接有擺動桿(79)，所述擺動桿(79)與所述頂桿(72)轉動式連接。
5.根據權利要求4所述的一種處理生活污水的過濾桶，其特征在于，還包括有輔助清潔組件，所述輔助清潔組件設在所述濾盤清潔組件上，所述輔助清潔組件用于對所述過濾盤(52)進行清理，所述輔助清潔組件包括有往復桿(81)，所述往復桿(81)固定連接在所述活動板(78)的另一側，所述噴液板(76)上固定連接有短桿(82)，所述短桿(82)與所述往復桿(81)之間轉動式連接有連桿(83)。
6.根據權利要求4所述的一種處理生活污水的過濾桶，其特征在于，還包括有消毒液罐(91)，所述消毒液罐(91)固定連接在其中一個所述支撐板(74)上，所述消毒液罐(91)與所述進液管(77)之間連通有連通管(92)，所述連通管(92)上滑動式連接有活動架(93)，所述噴液板(76)上固定連接有圓桿架(94)，所述活動架(93)與所述圓桿架(94)滑動式連接。
7.根據權利要求1所述的一種處理生活污水的過濾桶，其特征在于，還包括有濾布板(10)，所述濾布板(10)滑動式連接在所述排水斗(2)下部。
發明內容
本發明的目的是：提供一種處理生活污水的過濾桶，通過防止濾網堵塞能夠更加充分地對污水中的殘?jiān)M(jìn)行過濾，且可以更加充分地對過濾出的殘?jiān)M(jìn)行收集，從而更加有效地提高污水的處理效率。
技術方案為：一種處理生活污水的過濾桶，包括有支撐桿，所述支撐桿的數量為四個，四個所述支撐桿頂端之間固定連接有排水斗，所述排水斗頂部固定連接有殼體，所述殼體一側開有排污口，所述殼體的排污口卡接有收集箱，所述殼體上設有過濾組件，所述過濾組件用于過濾污水中的殘?jiān)�，所述過濾組件上設有自動清理組件，所述過濾組件與所述自動清理組件連接，所述自動清理組件用于清理污水中的殘?jiān)?/span>
進一步，所述過濾組件包括有過濾架，所述過濾架轉動式連接在所述殼體內壁，所述殼體外壁下部固定連接有電動推桿，所述電動推桿的伸縮桿頂端固定連接有安裝桿，所述安裝桿位于所述過濾架上方，所述安裝桿底部固定連接有固定軸，所述固定軸位于所述過濾架內部，所述固定軸底端轉動式連接有安裝架，所述固定軸與所述安裝架之間連接有兩個扭力彈簧，所述安裝架底部固定連接有過濾盤，所述過濾盤一側開有排放口，所述過濾盤與所述過濾架接觸，所述過濾架與所述過濾盤上都設有濾網，所述過濾架內壁上部固定連接有固定架，所述固定架位于所述殼體的排污口上方。
進一步，所述自動清理組件包括有絲桿，所述絲桿固定連接在所述安裝桿的一端，所述殼體上部固定連接有兩個安裝板，兩個所述安裝板之間轉動式連接有活動塊，所述活動塊與所述絲桿通過螺紋連接，所述活動塊上固定連接有嚙合齒輪，所述嚙合齒輪位于兩個所述安裝板之間，所述過濾架上部固定連接有嚙合齒圈，所述嚙合齒輪與所述嚙合齒圈嚙合，所述殼體內壁固定連接有毛刷板，所述毛刷板與所述過濾架的濾網接觸。
進一步，還包括有濾盤清潔組件，所述濾盤清潔組件設在所述殼體上，所述濾盤清潔組件用于噴灑清水并清理所述過濾盤，所述濾盤清潔組件包括有固定桿，所述固定桿固定連接在所述殼體內壁上部，所述固定桿呈水平設置，所述固定桿的另一端滑動式連接有頂桿，所述頂桿呈豎直設置，所述頂桿與所述固定桿之間連接有復位彈簧，所述殼體頂部固定連接有兩個支撐板，兩個所述支撐板之間固定連接有連接架，兩個所述支撐板之間轉動式連接有噴液板，所述噴液板頂部固定連接有軟管，所述軟管的另一端與所述連接架底部固定連接，所述軟管與所述噴液板和所述連接架都連通，所述連接架頂部固定連接有進液管，所述連接架內壁滑動式連接有活動板，所述活動板上開有漏液孔，所述活動板與所述軟管和所述進液管都接觸，所述活動板通過所述連接架與所述進液管連通，所述活動板的一側轉動式連接有擺動桿，所述擺動桿與所述頂桿轉動式連接。
進一步，還包括有輔助清潔組件，所述輔助清潔組件設在所述濾盤清潔組件上，所述輔助清潔組件用于對所述過濾盤進行清理，所述輔助清潔組件包括有往復桿，所述往復桿固定連接在所述活動板的另一側，所述噴液板上固定連接有短桿，所述短桿與所述往復桿之間轉動式連接有連桿。
進一步，還包括有消毒液罐，所述消毒液罐固定連接在其中一個所述支撐板上，所述消毒液罐與所述進液管之間連通有連通管，所述連通管上滑動式連接有活動架，所述噴液板上固定連接有圓桿架，所述活動架與所述圓桿架滑動式連接。
進一步，還包括有濾布板，所述濾布板滑動式連接在所述排水斗下部。
與現有技術相比，本發明具有以下優點：1、本發明通過電動推桿的伸縮桿伸長或收縮帶動安裝桿上下往復移動，安裝桿上下往復移動帶動絲桿上下往復移動，絲桿上下往復移動會帶動活動塊轉動，進而使得過濾架轉動帶動過濾架內的污水轉動，使得污水快速地甩動，并通過過濾架的濾網流出，進而可以過濾出污水中的殘?jiān)�，過濾架轉動的同時會被毛刷板清理，毛刷板會將過濾架濾網上殘留的殘?jiān)⒌簦軌蛴行Х乐箽堅氯^(guò)濾架，從而使過濾架能夠充分過濾污水。
2、本發明通過過濾盤擺動并與頂桿接觸，過濾盤會推動頂桿向上滑動，頂桿向上滑動會帶動擺動桿擺動，進而使得清水從進液管通過活動板的漏液孔流向軟管，再通過軟管流向噴液板內，然后從噴液板噴灑出在過濾盤上，清水會沖動過濾盤上的殘?jiān)�，使殘�(jiān)焖俚亓飨蚴占鋬?nèi)，從而可以充分收集污水中的殘?jiān)�，提高污水中殘�(jiān)氖占�，同時清水也會沖洗過濾盤，可以保持過濾盤的潔凈，有效防止殘?jiān)氯^(guò)濾盤，從而使過濾盤能夠充分過濾污水，有效提高污水的過濾效率。
3、本發明通過活動板滑動并推動往復桿移動，往復桿移動會帶動連桿擺動，連桿擺動會帶動短桿擺動，短桿擺動會帶動噴液板擺動，噴液板擺動會拉動軟管移動，進而使得噴液板擴大噴灑范圍，可以更全面地沖動過濾盤上的殘?jiān)浞值厥占鬯械臍堅�，從而更有效地提高污水中殘�(jiān)氖占�，且可以更全面地�?duì)過濾盤進行沖洗，更有效地防止殘?jiān)氯瑥亩行У靥岣呶鬯奶幚硇省?/span>
（發明人：梁觀平;閔根平;張作霖;袁牡英;鄒文輝;黃文平;郭建洲）
