公布日：2024.04.16
申請日：2024.02.18
分類號：C02F3/30(2023.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種強化污泥預沉淀濃縮的深度脫氮污水處理方法及系統，包括厭氧區、好氧區、缺氧區、預沉淀濃縮池、轉換調節池及二沉池。本發明的有益效果是：通過預沉淀濃縮及第一污泥回流的設置，其硝酸鹽含量很低，可避免對厭氧的影響；去除缺氧區污泥濃度提高對后續二沉池的固體負荷不利影響，可進一步提高第二污泥回流比例，提升缺氧區脫氮效果，缺氧后置，全部硝化后的硝酸鹽進入缺氧進行反硝化，避免了回流帶來的能耗和溶氧不利影響，設置單獨的污泥預沉淀濃縮區，進行快速的固液分離，并將沉降性好的污泥回流至厭氧區進行污泥濃度的補充，沉降性較差的污泥通過二沉池沉淀后排出系統，又利用同步提升生物反應脫氮除磷能力和固液分離能力。
權利要求書

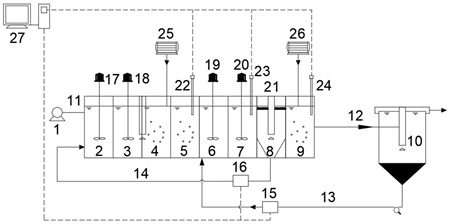

1.一種強化污泥預沉淀濃縮的深度脫氮污水處理系統，包括污水處理系統和污泥回流系統，其特征在于：所述污水處理系統包括厭氧區、好氧區、缺氧區、預沉淀濃縮池(8)、轉換調節池(9)及二沉池(10)，所述厭氧區、好氧區、缺氧區、預沉淀濃縮池(8)、轉換調節池(9)和二沉池(10)依次連通，所述二沉池與缺氧區之間設置有泥調控系統(15)，所述預沉淀濃縮池(8)與厭氧區之間設置有碳穩態調控系統(16)；以水流方向而定，所述污泥回流系統包括第一污泥回流管(13)和第二污泥回流管(14)；所述第二污泥回流管(14)的污泥回流路徑為預沉淀濃縮池(8)末端底部，通過污泥回流泵、第二污泥回流管(14)回流到厭氧區前端；所述第一污泥回流管(13)的污泥回流路徑為二沉池(10)末端底部，通過重力排放至污泥泵房，后由污泥回流泵、第一污泥回流管(13)回流到缺氧區前端。
2.根據權利要求1所述的強化污泥預沉淀濃縮的深度脫氮污水處理系統，其特征在于：所述厭氧區包括并排設置的厭氧池一(2)和厭氧池二(3)，所述厭氧池一(2)通過進水至厭氧池進水管(11)與提升泵(1)相連通，所述厭氧池一(2)和厭氧池二(3)內分別安裝有變頻攪拌機一(17)和變頻攪拌機二(18)。
3.根據權利要求1所述的強化污泥預沉淀濃縮的深度脫氮污水處理系統，其特征在于：所述好氧區包括并排設置的好氧池一(4)和好氧池二(5)，所述好氧池一(4)內安裝有鼓風機一(25)，所述好氧池二(5)內安裝有與控制終端(27)呈信號傳輸連接的監測儀表一(22)，所述鼓風機一(25)的出風端通過曝氣管路連通有曝氣頭。
4.根據權利要求1所述的強化污泥預沉淀濃縮的深度脫氮污水處理系統，其特征在于：所述缺氧區包括并排設置的缺氧池一(6)和缺氧池二(7)，所述缺氧池一(6)和缺氧池二(7)內分別安裝有變頻攪拌機三(19)和變頻攪拌機四(20)，且所述缺氧池二(7)內還安裝有與控制終端(27)呈信號傳輸連接的監測儀表二(23)。
5.根據權利要求1所述的強化污泥預沉淀濃縮的深度脫氮污水處理系統，其特征在于：所述預沉淀濃縮池(8)內安裝有第一污泥回流泵(21)，且所述第一污泥回流泵(21)在預沉淀濃縮池(8)單獨設置或與吸泥機合并設置。
6.根據權利要求1所述的強化污泥預沉淀濃縮的深度脫氮污水處理系統，其特征在于：所述轉換調節池(9)內安裝有鼓風機二(26)和與控制終端(27)呈信號傳輸連接的監測儀表三(24)，所述鼓風機二(26)的出風端通過曝氣管路連通有曝氣頭。
7.根據權利要求1所述的強化污泥預沉淀濃縮的深度脫氮污水處理系統，其特征在于：所述二沉池(10)頂部設有刮吸泥機，底部設有排泥口，污泥通過重力排放至污泥泵房，后由剩余污泥排放泵、污泥排放管到缺氧區前端。
8.一種強化污泥預沉淀濃縮的深度脫氮污水處理方法，包括權利要求1中的所述污水處理系統，其特征在于：所述深度脫氮污水處理方法包括以下步驟：步驟1：待處理污水進入?yún)捬鯀^(qū)與回流到厭氧區的污泥混合，進行吸附COD、內碳源轉化和釋磷反應，協同進行反硝化除磷；步驟2：厭氧區出水進入好氧區進行硝化、吸磷反應，去除污水中氨氮和磷；步驟3：好氧區出水進入缺氧區進一步反硝化，利用內源反硝化脫氮，去除氮素；步驟4：缺氧區出水進入預沉淀濃縮區進行固液分離，經過沉淀、濃縮后，污泥沿第二污泥回流管(14)至厭氧區，補充污泥濃度；步驟5：缺氧區出水流入轉換區，視反硝化狀況進行進一步的曝氣或攪拌。步驟6：轉換區出水流入二沉池(10)，進行泥水分離后，污水排出，底部污泥經第一污泥回流管(13)流入污泥泵房，進而回流至所述缺氧區前端，一小部分剩余污泥由剩余污泥泵由排泥管排出。
9.根據權利要求8所述的強化污泥預沉淀濃縮的深度脫氮污水處理方法，其特征在于：所述第一污泥回流管(13)和第二污泥回流管(14)的管身上分別設置有污泥調控系統(15)與碳穩態調控系統(16)，所述污泥調控系統(15)負責根據前端水質情況和厭氧區污泥情況，智能調節回流量及污泥濃度，回流量調控范圍50％-120％；所述碳穩態調控系統(16)負責根據前端碳氮比數據、第一污泥回流泵(21)的數據及污泥濃度，靈活調配回流量并可少量補充優質碳源回流量調控范圍50％-150％。
10.根據權利要求9所述的強化污泥預沉淀濃縮的深度脫氮污水處理方法，其特征在于：所述鼓風機一(25)為好氧曝氣風機，且鼓風機一(25)的出風口設置有風量計，所述鼓風機二(26)為轉換調節區風機，且所述鼓風機二(26)的出風口設置有空氣調節閥。
發明內容
本發明的目的就在于為了解決現有后置反硝化內源脫氮工藝中，高污泥濃度、高外回流比帶來的固體負荷增大的問題而提供一種強化污泥預沉淀濃縮的深度脫氮污水處理方法及系統。
本發明通過以下技術方案來實現上述目的：一種強化污泥預沉淀濃縮的深度脫氮污水處理系統，包括污水處理系統和污泥回流系統，污水處理系統包括厭氧區、好氧區、缺氧區、預沉淀濃縮池、轉換調節池及二沉池，厭氧區、好氧區、缺氧區、預沉淀濃縮池、轉換調節池和二沉池依次連通，二沉池與缺氧區之間設置有泥調控系統，預沉淀濃縮池與厭氧區之間設置有碳穩態調控系統；
以水流方向而定，污泥回流系統包括第一污泥回流管和第二污泥回流管；第二污泥回流管的污泥回流路徑為預沉淀濃縮池末端底部，通過污泥回流泵、第二污泥回流管回流到厭氧區前端；第一污泥回流管的污泥回流路徑為二沉池末端底部，通過重力排放至污泥泵房，后由污泥回流泵、第一污泥回流管回流到缺氧區前端。
作為本發明再進一步的方案：厭氧區包括并排設置的厭氧池一和厭氧池二，厭氧池一通過進水至厭氧池進水管與提升泵相連通，厭氧池一和厭氧池二內分別安裝有變頻攪拌機一和變頻攪拌機二。
作為本發明再進一步的方案：好氧區包括并排設置的好氧池一和好氧池二，好氧池一內安裝有鼓風機一，好氧池二內安裝有與控制終端呈信號傳輸連接的監測儀表一，鼓風機一的出風端通過曝氣管路連通有曝氣頭。
作為本發明再進一步的方案：缺氧區包括并排設置的缺氧池一和缺氧池二，缺氧池一和缺氧池二內分別安裝有變頻攪拌機三和變頻攪拌機四，且缺氧池二內還安裝有與控制終端呈信號傳輸連接的監測儀表二。
作為本發明再進一步的方案：預沉淀濃縮池內安裝有第一污泥回流泵，且第一污泥回流泵在預沉淀濃縮池單獨設置或與吸泥機合并設置。
作為本發明再進一步的方案：轉換調節池內安裝有鼓風機二和與控制終端呈信號傳輸連接的監測儀表三，鼓風機二的出風端通過曝氣管路連通有曝氣頭。
作為本發明再進一步的方案：二沉池頂部設有刮吸泥機，底部設有排泥口，污泥通過重力排放至污泥泵房，后由剩余污泥排放泵、污泥排放管到缺氧區前端。
一種強化污泥預沉淀濃縮的深度脫氮污水處理方法，包括污水處理系統，該方法包括以下步驟：
步驟1：待處理污水進入?yún)捬鯀^(qū)與回流到厭氧區的污泥混合，進行吸附COD、內碳源轉化和釋磷反應，協同進行反硝化除磷；
步驟2：厭氧區出水進入好氧區進行硝化、吸磷反應，去除污水中氨氮和磷；
步驟3：好氧區出水進入缺氧區進一步反硝化，利用內源反硝化脫氮，去除氮素；
步驟4：缺氧區出水進入預沉淀濃縮區進行固液分離，經過沉淀、濃縮后，污泥沿第二污泥回流管至厭氧區，補充污泥濃度；
步驟5：缺氧區出水流入轉換區，視反硝化狀況進行進一步的曝氣或攪拌。
步驟6：轉換區出水流入二沉池，進行泥水分離后，污水排出，底部污泥經第一污泥回流管流入污泥泵房，進而回流至缺氧區前端，一小部分剩余污泥由剩余污泥泵由排泥管排出。
作為本發明再進一步的方案：第一污泥回流管和第二污泥回流管的管身上分別設置有污泥調控系統與碳穩態調控系統，污泥調控系統負責根據前端水質情況和厭氧區污泥情況，智能調節回流量及污泥濃度，回流量調控范圍50％-120％；碳穩態調控系統負責根據前端碳氮比數據、第一污泥回流泵的數據及污泥濃度，靈活調配回流量并可少量補充優質碳源回流量調控范圍50％-150％。
作為本發明再進一步的方案：鼓風機一為好氧曝氣風機，且鼓風機一的出風口設置有風量計，鼓風機二為轉換調節區風機，且鼓風機二的出風口設置有空氣調節閥。
本發明的有益效果是：
1)除磷效果好；常規活性污泥法，其外回流會攜帶一定量的硝酸鹽，影響厭氧釋磷的過程。通過預沉淀濃縮及第一污泥回流的設置，其硝酸鹽含量很低，可避免對厭氧的影響，無需設置預缺氧區，節約池容，考慮一定的內碳源存儲，厭氧HRT可略微減少，除磷藥劑投加量減少80％-100％；
2)脫氮效果優；去除缺氧區污泥濃度提高對后續二沉池的固體負荷不利影響，可進一步提高第二污泥回流比例，提升缺氧區脫氮效果，節約池容。缺氧后置，全部硝化后的硝酸鹽進入缺氧進行反硝化，避免了回流帶來的能耗和溶氧不利影響，免除了理論脫氮率的限制。實際案例證明，可在進水COD/TN＝2、BOD/TN＝4的低碳氮比水質基礎上，實現低溫下出水TN穩定低于10mg/L，正常出水TN穩定低于5mg/L；
3)污泥沉降性好；在后置反硝化內源脫氮工藝缺氧區后端，設置單獨的污泥預沉淀濃縮區，進行快速的固液分離，并將沉降性好的污泥回流至厭氧區進行污泥濃度的補充，沉降性較差的污泥通過二沉池沉淀后排出系統，又利用同步提升生物反應脫氮除磷能力和固液分離能力，發揮后置反硝化內源脫氮工藝的優勢。
（發明人：包宇）
