公布日：2023.10.31
申請日：2023.09.06
分類號：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D29/94(2006.01)I;B01D29/64(2006.01)I;C02F103/16(2006.01)N
摘要
本發明涉及廢水處理技術領域，尤其是涉及一種鋁合金輪轂生產廢水處理設備，針對在打撈油脂時工人不僅在惡劣的作業中作業，還威脅到人們的身體健康，并且效率低下，提供一種鋁合金輪轂生產廢水處理設備，包括油脂過濾桶，所述油脂過濾桶中部內壁設有可轉動的長凸輪，油脂過濾器內壁還設有收集箱，長凸輪外表面上設有油脂過濾板，油脂過濾板上設有油脂刮刀，所述長凸輪轉動時可構成油脂過濾板向上移動、油脂刮刀圓周轉動使油脂推送至收集箱內部的結構；油脂過濾桶底部管連接有用于廢水充分反應的混合桶，混合桶底部管連接有用于分離廢水的分離桶；能夠代替工人自動化對設備進行油脂清理，減少異味擴散、提高安全性能。
權利要求書
1.一種鋁合金輪轂生產廢水處理設備，包括油脂過濾桶（1），其特征在于：所述油脂過濾桶（1）中部內壁設有可轉動的長凸輪（9），油脂過濾器內壁還設有收集箱（19），長凸輪（9）外表面上設有油脂過濾板（13），油脂過濾板（13）上設有油脂刮刀（15），所述長凸輪（9）轉動時能夠構成油脂過濾板（13）向上移動、油脂刮刀（15）圓周轉動使油脂推送至收集箱（19）內部的結構；油脂過濾桶（1）底部管連接有用于廢水充分反應的混合桶（2），混合桶（2）底部管連接有用于分離廢水的分離桶（3）；所述油脂過濾桶（1）下端表面固接有第一電機（8），所述長凸輪（9）固接在第一電機（8）輸出端，長凸輪（9）外表面上套有圓環套（10），所述油脂過濾板（13）固接在圓環套（10）外表面上，長凸輪（9）外表面上開設有軌跡槽（12），圓環套（10）內壁固接有與軌跡槽（12）相嚙合的第一滑銷（11）；所述圓環套（10）外表面上端轉動連接有圓環座（14），所述油脂刮刀（15）設置在圓環座（14）外表面上，圓環座（14）上端表面固接有四個分布均勻的連接導桿（17），四個連接導桿（17）外表面上端固接有連接架（16），連接架（16）中部內壁固接有與長凸輪（9）滑動連接的傳動軸（18）；所述收集箱（19）一側端面上側開設有與油脂刮刀（15）相配合的進料口（20），收集箱（19）下端開設有出料口（21）；所述混合桶（2）上端表面固接有混合桶蓋（22），混合桶蓋（22）上端設有加藥裝置，加藥裝置包括進水管（24），進水管（24）內壁設有能夠隨廢水流動而轉動的葉輪（25），所述葉輪（25）轉動時能夠構成加藥裝置向進水管（24）內部加入化合液的結構；所述葉輪（25）下端同軸固接有主動錐齒輪（26），主動錐齒輪（26）外表面下端嚙合有從動錐齒輪（27），從動錐齒輪（27）左端設有調速機構，調速機構輸出端設有曲柄（31），曲柄（31）另一端內壁固接有第二滑銷（32），加藥裝置還包括與混合桶蓋（22）固接的加藥桶（36），加藥桶（36）內壁滑動連接有活塞板（35），活塞板（35）前端表面固接有活塞桿（34），活塞桿（34）前端表面固接有與第二滑銷（32）相配合的鍵形套（33）；加藥桶（36）后端內壁右側管連接在進水管（24）內壁，加藥桶（36）后端表面左側管連接有溶液桶（37）；當需要對油脂過濾桶（1）內的異物清理時，通過啟動第一電機（8）使長凸輪（9）轉動，能夠驅動對應的油脂過濾板（13）向上移動，使油脂過濾板（13）到達指定位置即收集箱（19）的進料口（20）處，對應的油脂刮刀（15）會沿著油脂過濾板（13）上端面進行清刮，使油脂過濾板（13）上端的油脂雜質送入到收集箱（19）內。
2.如權利要求1所述的一種鋁合金輪轂生產廢水處理設備，其特征在于：所述調速機構包括與從動錐齒輪（27）同軸固接的圓臺摩擦輪（28），調速機構還包括轉動連接在混合桶蓋（22）上端的調速軸（29），調速軸（29）外表面上滑動連接有與圓臺摩擦輪（28）相配合的從動摩擦輪（30），所述曲柄（31）固接在調速軸（29）外表面上；混合桶蓋（22）上端表面設有可轉動的螺紋桿（39），螺紋桿（39）外表面上螺紋連接有螺紋座（38），所述從動摩擦輪（30）轉動連接在螺紋座（38）上。
3.如權利要求1所述的一種鋁合金輪轂生產廢水處理設備，其特征在于：所述混合桶（2）底端內壁設有可轉動的伸縮軸（42），伸縮軸（42）上端表面固接有安裝箱（43），安裝箱（43）左右兩端分別設有攪拌架（51），所述伸縮軸（42）轉動時能夠構成攪拌架（51）邊自轉邊圓周轉動邊上下移動左右往復移動的結構。
4.如權利要求3所述的一種鋁合金輪轂生產廢水處理設備，其特征在于：所述安裝箱（43）上端內壁設有恒星錐齒輪（46），恒星錐齒輪（46）左右兩端分別嚙合有行星錐齒輪（47），行星錐齒輪（47）內壁分別固接有與安裝箱（43）轉動連接的第一轉軸（48），第一轉軸（48）外表面內側分別固接有偏心輪（49），所述攪拌架（51）分別安裝在對應的第一轉軸（48）外表面外側；恒星錐齒輪（46）中心處內壁固接有伸縮桿（44），伸縮桿（44）另一端固接在混合桶蓋（22）下端表面上。
5.如權利要求4所述的一種鋁合金輪轂生產廢水處理設備，其特征在于：所述第一轉軸（48）外表面外側分別滑動連接有短凸輪（50），短凸輪（50）外表面上分別嚙合有第三滑銷（52），第三滑銷（52）分別固接在安裝箱（43）上，所述攪拌架（51）分別固接在對應的短凸輪（50）外側。
6.如權利要求1所述的一種鋁合金輪轂生產廢水處理設備，其特征在于：所述分離桶（3）中心處內壁固接有分離罩（59），分離罩（59）為上下開口的中空狀并且內壁設有可轉動的螺旋桿（58），分離桶（3）下端表面固接有斜導口（60）。
發明內容
本發明針對在打撈油脂時工人不僅在惡劣的作業中作業，還威脅到人們的身體健康，并且效率低下，提供一種鋁合金輪轂生產廢水處理設備，能夠代替工人自動化對設備進行油脂清理，減少異味擴散、提高安全性能，有效地解決了上述背景技術中所提到的問題。
為解決上述問題本發明所采取的技術方案是：

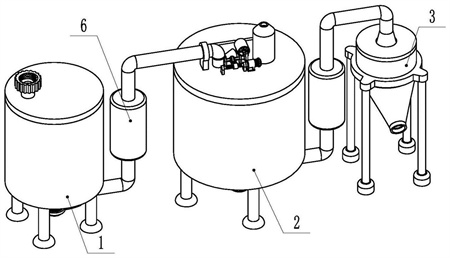

一種鋁合金輪轂生產廢水處理設備，包括油脂過濾桶，所述油脂過濾桶中部內壁設有可轉動的長凸輪，油脂過濾器內壁還設有收集箱，長凸輪外表面上設有油脂過濾板，油脂過濾板上設有油脂刮刀，所述長凸輪轉動時可構成油脂過濾板向上移動、油脂刮刀圓周轉動使油脂推送至收集箱內部的結構；油脂過濾桶底部管連接有用于廢水充分反應的混合桶，混合桶底部管連接有用于分離廢水的分離桶。
所述油脂過濾桶下端表面固接有第一電機，所述長凸輪固接在第一電機輸出端，長凸輪外表面上套有圓環套，所述油脂過濾板固接在圓環套外表面上，長凸輪外表面上開設有軌跡槽，圓環套內壁固接有與軌跡槽相嚙合的第一滑銷。
所述圓環套外表面上端轉動連接有圓環座，所述油脂刮刀設置在圓環座外表面上，圓環座上端表面固接有四個分布均勻的連接導桿，四個連接導桿外表面上端固接有連接架，連接架中部內壁固接有與長凸輪滑動連接的傳動軸；所述收集箱一側端面上側開設有與油脂刮刀相配合的進料口，收集箱下端開設有出料口。
所述混合桶上端表面固接有混合桶蓋，混合桶蓋上端設有加藥裝置，加藥裝置包括進水管，進水管內壁設有可隨廢水流動而轉動的葉輪，所述葉輪轉動時可構成加藥裝置向進水管內部加入化合液的結構。
所述葉輪下端同軸固接有主動錐齒輪，主動錐齒輪外表面下端嚙合有從動錐齒輪，從動錐齒輪左端設有調速機構，調速機構輸出端設有曲柄，曲柄另一端內壁固接有第二滑銷，加藥裝置還包括與混合桶蓋固接的加藥桶，加藥桶內壁滑動連接有活塞板，活塞板前端表面固接有活塞桿，活塞桿前端表面固接有與第二滑銷相配合的鍵形套；加藥桶后端內壁右側管連接在進水管內壁，加藥桶后端表面左側管連接有溶液桶。
所述調速機構包括與從動錐齒輪同軸固接的圓臺摩擦輪，調速機構還包括轉動連接在混合桶蓋上端的調速軸，調速軸外表面上滑動連接有與圓臺摩擦輪相配合的從動摩擦輪，所述曲柄固接在調速軸外表面上；混合桶蓋上端表面設有可轉動的螺紋桿，螺紋桿外表面上螺紋連接有螺紋座，所述從動摩擦輪轉動連接在螺紋座上。
所述混合桶底端內壁設有可轉動的伸縮軸，伸縮軸上端表面固接有安裝箱，安裝箱左右兩端分別設有攪拌架，所述伸縮軸轉動時可構成攪拌架邊自轉邊圓周轉動邊上下移動左右往復移動的結構。
所述安裝箱上端內壁設有恒星錐齒輪，恒星錐齒輪左右兩端分別嚙合有行星錐齒輪，行星錐齒輪內壁分別固接有與安裝箱轉動連接的第一轉軸，第一轉軸外表面內側分別固接有偏心輪，所述攪拌架分別安裝在對應的第一轉軸外表面外側；恒星錐齒輪中心處內壁固接有伸縮桿，伸縮桿另一端固接在混合桶蓋下端表面上。
所述第一轉軸外表面外側分別滑動連接有短凸輪，短凸輪外表面上分別嚙合有第三滑銷，第三滑銷分別固接在安裝箱上，所述攪拌架分別固接在對應的短凸輪外側。
所述分離桶中心處內壁固接有分離罩，分離罩為上下開口的中空狀并且內壁設有可轉動的螺旋桿，分離桶下端表面固接有斜導口。
本發明結構新穎、巧妙，和現有技術相比具有以下優點：
當需要對油脂過濾桶內的異物清理時，通過啟動第一電機使長凸輪轉動，能夠驅動對應的油脂過濾板向上移動，使油脂過濾板到達指定位置即收集箱的進料口處，對應的油脂刮刀會沿著油脂過濾板上端面進行清刮，從而使油脂過濾板上端的油脂雜質送入到收集箱內；能夠代替工人自動化對設備進行油脂清理，并且減少異味擴散、提高安全性能。
（發明人：陶瑛）
