公布日：2024.04.26

申請日：2024.03.13

分類號：C02F9/00(2023.01)I;C02F103/00(2006.01)N;C02F3/30(2023.01)N

摘要

本發明屬于分散型居住條件的生活污水處理技術領域，本發明公開了一種立式多艙組合式生活污水處理罐裝置。其包括污水固體截留艙，缺氧艙，好氧艙，沉淀艙，內置分離模塊，清水艙，過水管，氣提排污水管，污水曝氣氣管，氣提氣管，活性生物菌培養纖維體掛架，缺氧艙，好氧艙，沉淀艙，清水艙垂直安裝于污水固體截留艙內，污水固體截留艙是其側壁與各個艙外壁之間形成污水固體截留區，污水固體截留艙與缺氧艙聯通，缺氧艙與好氧艙聯通，好氧艙與沉淀艙聯通，沉淀艙與清水艙聯通，內置分離模塊放置在沉淀艙內，缺氧艙和好氧艙內放置活性生物菌培養纖維體掛架。艙內均有曝氣管。其結構解決現有的污水處理罐抗壓承受能力較差、很難做到深埋地下，實用性不強的問題，此結構增強了污水處理罐裝置自身的抗壓承載能力，同時立式多艙組合式污水處理罐裝置可分級進行污水處理，水質達標率高效果好。

權利要求書

1.立式多艙組合式生活污水處理罐裝置其特征在于包括：污水固體截留艙1，缺氧艙2，好氧艙3，沉淀艙4，內置分離模塊5，清水艙6，一級過水管7，二級過水管8，三級過水管9，四級過水管10，一級氣提排污水管11，二級氣提排污水管12，三級氣提排污水管13，污水曝氣氣管14，一級氣提氣管15，二級氣提氣管16，三級氣提氣管17，活性生物菌培養纖維體掛架18。缺氧艙2，好氧艙3，沉淀艙4，清水艙6均垂直安裝在污水固體截留艙1內。四個艙的上端在一個水平面。缺氧艙2，好氧艙3，沉淀艙4，容積大小相同，清水艙6的容積略小于其它艙，都呈現倒錐形結構，內置分離模塊安裝在沉淀艙4底部。缺氧艙2，好氧艙3，沉淀艙4，清水艙6外壁與固體截留艙1內壁共同組成了污水固體截留艙1。五個艙之間形成獨立污水處理區。固體截留艙1與缺氧艙2連通，缺氧艙2與好氧艙3連通，好氧艙3與沉淀艙連通，沉淀艙4與清水艙6連通。所述的缺氧艙2與好氧艙3均安裝有曝氣管路和連接的曝氣頭，所有電磁閥的氣排進氣管與氣泵出氣管相連，缺氧艙2與好氧艙3均安裝有活性生物菌培養纖維體掛架18，活性生物菌附著在掛架18培養纖維體上。

2.根據權利要求1所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括一級氣提排污水管11，二級氣提排污水管12，三級氣提排污水管13，所述的一級氣提排污水管11兩端分別與缺氧艙2和好氧艙3連通，所述二級氣提排污水管12兩端分別與缺氧艙2和沉淀艙4連通，所述三級氣提排污水管13兩端分別與好氧艙3和沉淀艙4連通。

3.根據權利要求2所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括一級氣提氣管15、二級氣提氣管16、三級氣提氣管17，一級氣提氣管15兩端分別與相對應的電磁閥出氣管和一級氣提排污水管11的底部連通，二級氣提氣管16兩端分別與相對應的電磁閥出氣管和二級氣提排污水管12的底部連通，三級氣提氣管17兩端分別與相對應的電磁閥出氣管和三級氣提排污水管13的底部連通。

4.根據權利要求3所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括固體截留艙1通過一級過水管7與缺氧艙2連通，所述缺氧艙2通過二級過水管8與好氧艙3連通，所述好氧艙3通過三級過水管9與沉淀艙4連通，所述沉淀艙4通過四級過水管10與清水艙6連通。

5.根據權利要求4所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括一級過水管7、二級過水管8、三級過水管9和四級過水管10的水平中心高度不在一個水平面。一級過水管7中心距艙頂140mm、二級過水管8中心距艙頂170mm、三級過水管9中心距艙頂200mm、四級過水管10中心距艙頂230mm。均采用Φ75水管，過水管進水高度低于出水端高度。

6.根據權利要求5所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括一級氣提排污水管11一端進口置于缺氧艙2的下方，另一端穿過缺氧艙2經過污水固體截留艙1進入好氧艙3，并置于好氧艙3上方，一級氣提氣管15、二級氣提氣管16和三級氣提氣管17的進氣管一端均布置在好氧艙3的上方，并分別與相對應的電磁閥出氣管相連。

7.根據權利要求6所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括二級氣提排污水管12一端進口置于沉淀艙4的下方，另一端出口穿過沉淀艙4和經過污水固體截留艙1進入缺氧艙2，并置于缺氧艙2的上方，二級氣提氣管16的出氣端從好氧艙3穿出，進入到沉淀艙4與二級氣提排污水管12底部管連通。

8.根據權利要求7所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括三級氣提排污水管13一端進口置于沉淀艙4的下方，另一端穿過沉淀艙4后，置于污水固體截留艙1上方，三級氣提氣管17的出氣端從好氧艙3穿出，經過污水固體截留艙1進入到沉淀艙4內部與三級氣提排污水管13底部管連通。

9.根據權利要求8所述的立式多艙組合式生活污水處理罐裝置，其特征在于：還包括所有帶有90度進水管端向下長度與污水固體截留艙1的高度差保證在范圍為400-600mm之間。

發明內容

本發明的目的為提供一種立式多艙組合式生活污水處理罐裝置，是基于本公司研發的三回流五艙法的污水處理工藝而發明的，針對此工藝法解決了現有的污水處理罐，污水處理性能不達標，其結構抗壓承受能力較差、很難做到深埋地下，且在低溫環境下，易老化等缺陷發明的。立式多艙組合式生活污水處理罐裝置。解決了排污不達標，污水清理的高頻次數，尤其是在寒區冬季施工和安裝設備時帶來的輔料以及人力成本增高的問題，本裝置具有實用性強，結構合理，抗壓強等特點。在下文中具體給出了關于本發明的簡要概述，以便提供關于本發明的某些方面的基本理解，但并不是限定本發明的范圍。

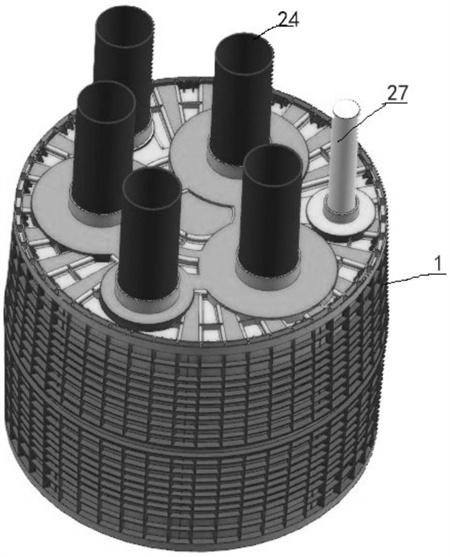

為了達到上述目的，本發明采用如下技術方案：立式多艙組合式生活污水處理罐裝置包括，污水固體截留艙1（上部罐體，下部罐體經過中間焊接組成的罐體），缺氧艙（區）2，好氧艙（區）3，沉淀艙（區）4，內置分離模塊5，清水艙（區）6，一級過水管7，二級過水管8，三級過水管9，四級過水管10，一級氣提排污水管11，二級氣提排污水管12，三級氣提排污水管13，污水曝氣氣管14，一級氣提氣管15，二級氣提氣管16，三級氣提氣管17，活性生物菌培養基掛架18，污水進入口19，清水排除口20，缺氧艙檢查口21，好氧艙檢查口22，沉淀艙檢查口23，觀察口外接管24，橡膠密封圈25，熱塑護套26，污水管27。

作為優選：缺氧艙2，好氧艙3，沉淀艙4，清水艙6均垂直安裝在污水固體截留艙1內。四個艙的上端在一個水平面。缺氧艙2，好氧艙3，沉淀艙4，容積大小相同，清水艙6的容積略小于其它艙，都呈現倒錐形結構，內置分離模塊安裝在沉淀艙4底部。缺氧艙2，好氧艙3，沉淀艙4，清水艙6外壁與固體截留艙1內壁共同組成了污水固體截留艙1。五個艙之間形成獨立污水處理區。固體截留艙1與缺氧艙2連通，缺氧艙2與好氧艙3連通，好氧艙3與沉淀艙連通，沉淀艙4與清水艙6連通。所述的缺氧艙2與好氧艙3均安裝有曝氣管路和連接的曝氣頭，所有電磁閥的氣排的進口管與氣泵出氣管相連相連，缺氧艙2與好氧艙3均安裝有活性生物菌培養纖維體掛架18，活性生物菌附著在掛架18培養纖維體上。

作為優選：還包括一級氣提排污水管11，二級氣提排污水管12，三級氣提排污水管13，所述的一級氣提排污水管11兩端分別與缺氧艙2和好氧艙3連通，所述二級氣提排污水管12兩端分別與缺氧艙2和沉淀艙4連通，所述三級氣提排污水管13兩端分別與好氧艙3和沉淀艙4連通。

作為優選：還包括一級氣提氣管15、二級氣提氣管16、三級氣提氣管17，一級氣提氣管15兩端分別與相對應的電磁閥出氣管和一級氣提排污水管11的底部連通，二級氣提氣管16兩端分別與相對應的電磁閥出氣管和二級氣提排污水管12的底部連通，三級氣提氣管17兩端分別與相對應的電磁閥出氣管和三級氣提排污水管13的底部連通。

作為優選：所述固體截留艙1通過一級過水管7與缺氧艙2連通，所述缺氧艙2通過二級過水管8與好氧艙3連通，所述好氧艙3通過三級過水管9與沉淀艙4連通，所述沉淀艙4通過四級過水管10與清水艙6連通。

作為優選：所述一級過水管7、二級過水管8、三級過水管9和四級過水管10的水平中心高度不在一個水平面。一級過水管7中心距艙頂140mm、二級過水管8中心距艙頂170mm、三級過水管9中心距艙頂200mm、四級過水管10中心距艙頂230mm。均采用Φ75水管，過水管進水高度低于出水端高度。

作為優選：所述一級氣提排污水管11一端進口置于缺氧艙2的下方，另一端穿過缺氧艙2經過污水固體截留艙1進入好氧艙3，并置于好氧艙3上方，一級氣提氣管15、二級氣提氣管16和三級氣提氣管17的進氣一端均布置在好氧艙3的上方，并分別與相對應的電磁閥出氣管相連。

作為優選：所述二級氣提排污水管12一端進口置于沉淀艙4的下方，另一端出口穿過沉淀艙4和經過污水固體截留艙1進入缺氧艙2，并置于缺氧艙2的上方，二級氣提氣管16的出氣端從好氧艙3穿出，進入到沉淀艙4與二級氣提排污水管12底部管連通。

作為優選：所述三級氣提排污水管13一端進口置于沉淀艙4的下方，另一端穿過沉淀艙4后，置于污水固體截留艙1上方，三級氣提氣管17的出氣端從好氧艙3穿出，經過污水固體截留艙1進入到沉淀艙4內部與三級氣提排污水管13底部管連通。

優選的：所述所有帶有90度進水管端向下長度與污水固體截留艙1的高度差保證在范圍為400-600mm之間。

經由上述的技術方案可知，與現有技術相比，本發明有益效果如下：本發明所述立式多艙組合式生活污水處理罐裝置，采用立式多艙體組合設計，此結構立式支撐多，缺氧艙、好氧艙、沉淀艙、清水艙底部留有限位槽與固體截留艙限位配合安裝，使各個艙體保持固定作用，加強了污水處理罐裝置整體的抗壓能力和承載力。

本發明所述立式多艙組合式生活污水處理罐裝置的外部固體截留艙外表面設計成橫豎柵格，抗拉，抗壓、抗撕裂較現有的罐體掩埋深度更有優勢。

本發明所述立式多艙組合式生活污水處理罐裝置的內部各個獨立艙體，設計成椎體結構支撐力更強。

本發明所述立式多艙組合式生活污水處理罐裝置，其材料全部選用優質的PE純原料注塑而成。強度高富有韌性，耐老化，使用壽命長。

本發明所述使用的活性生物菌培養纖維體掛架，設計成上下兩層橫梁衣架模式，活性生物菌培養纖維體采用化纖毛絨原料，便于纏繞與掛架上，使活性生物菌易于附著均勻分布，強化污水處理的效率，降低對低溫環境的影響。

本發明所述的立式多艙組合式生活污水處理罐裝置，由于是立式結構適用于任何土質施工掩埋，能夠大大降低了施工難度和施工成本，可回填夯實，適用范圍廣。

本發明所述的立式多艙組合式生活污水處理罐裝置的進污水口與污水管的連接通過H型橡膠密封圈連接，污水管可上下緊密移動，避免由于罐體產生的沉降使污水管脫落。

本發明所述的立式多艙組合式生活污水處理罐裝置的各個觀察孔與觀察管之間用熱塑護套進行熱熔，彈性大，抵抗形變，防止開裂脫落等。

本發明所述的立式多艙組合式生活污水處理罐裝置，制造工藝流程簡單，施工方便，大大降低生活污水的處理的設備成本，適用于大范圍的推廣應用。

（發明人：田園;田立坤;曲毅）
