申請日2013.08.21

　　公開(公告)日2014.04.02

　　IPC分類號B01D21/24

　　摘要

　　本實用新型公開可一種用于污水處理中平流沉池的吸泥機，包括主梁以及設置在主梁兩側的端梁，在主梁的下端固定有吊架，在吊架的下端連接有水下吸泥部件、潛水泵和刮泥部件，在吊架的上端連接有水上吸泥部件，水上吸泥部件與潛水泵的輸水管連接，其特征在于：在所述的主梁上還設置有一起吊裝置，該起吊裝置與所述的潛水泵連接。與現有技術相比，本實用新型在主梁上增設了一個用于起吊潛水泵的起吊裝置，通過該起吊裝置從而調整潛水泵距離池底的距離，從而避免吸泥機的阻塞。

　　權利要求書

　　1.一種用于污水處理中平流沉池的吸泥機，包括主梁以及設置在主梁兩側的端梁，在主梁的下端固定有吊架，在吊架的下端連接有水下吸泥部件、潛水泵和刮泥部件，在吊架的上端連接有水上吸泥部件，水上吸泥部件與潛水泵的輸水管連接，其特征在于：在所述的主梁上還設置有一起吊裝置，該起吊裝置與所述的潛水泵連接。

　　2.根據權利要求1所述的用于污水處理中平流沉池的吸泥機，其特征在于：所述的起吊裝置包括起吊支架、起吊架、起吊鏈以及手動葫蘆，所述的起吊支架固定在主梁上，所述的起吊架插入所述的起吊支架內，所述的潛水泵套在所述的起吊鏈上。

　　3.根據權利要求1所述的用于污水處理中平流沉池的吸泥機，其特征在于：所述的刮泥部件包括一菱形刮泥板。

　　4.根據權利要求1所述的用于污水處理中平流沉池的吸泥機，其特征在于：所述的潛水泵通過耦合裝置安裝在吊架上，該耦合裝置包括一錐形底座，該錐形底座下端與水下吸泥部件連接并固定在吊架上，所述潛水泵進口外表面為圓錐形，與錐形底座內錐形面自藕配合定位。

　　說明書

　　一種用于污水處理中平流沉池的吸泥機

　　技術領域

　　本實用新型屬于環境保護設施技術領域，具體是一種用于污水處理的的吸泥機。

　　背景技術

　　水是人類生存的基礎，但隨著工農業的發展，城市化進程的加快、人民生活水平的提高，水體污染不斷加劇，造成不少地方出現水量雖多卻不能使用的水質型缺水現象。水處理的主要任務是改善水質，通過工程技術手段將污水中的雜質去掉，加工成符合生產和生活的使用水質要求的成品水，并輸送到用戶，以及收集使用過的污水并處理到水質符合循環使用或排放要求。其中沉淀是給水和排水工藝流程中的重要環節之一，沉淀池排泥直接影響水質的效果。采用機械排泥可以減輕勞動強度、保證沉淀效果。

　　然而目前露天水廠，存在風沙大，針織帶多的特殊環境，潛水泵容易堵塞且難以疏通。

　　發明內容

　　本實用新型所要解決的技術問題是針對上述現有技術的不足，而提供一種通過增加起吊架，從而調整潛水泵距離池底的距離從而避免阻塞的吸泥機。

　　為解決上述技術問題，本實用新型采用的技術方案是：

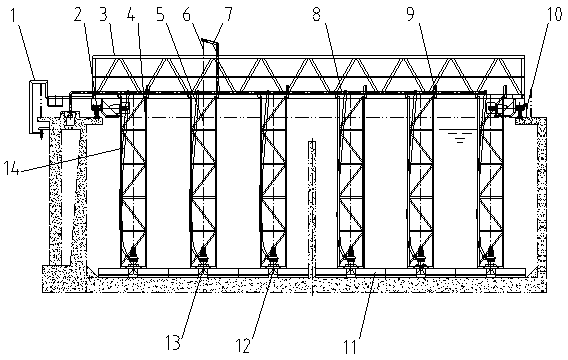

　　一種用于污水處理中平流沉池的吸泥機，包括主梁以及設置在主梁兩側的端梁，在主梁的下端固定有吊架，在吊架的下端連接有水下吸泥部件、潛水泵和刮泥部件，在吊架的上端連接有水上吸泥部件，水上吸泥部件與潛水泵的輸水管連接，其特征在于：在所述的主梁上還設置有一起吊裝置，該起吊裝置與所述的潛水泵連接。

　　所述的起吊裝置包括起吊支架、起吊架、起吊鏈以及手動葫蘆，所述的起吊支架固定在主梁上，所述的起吊架插入所述的起吊支架內，所述的潛水泵套在所述的起吊鏈上。

　　所述的刮泥部件包括一菱形刮泥板。

　　所述的潛水泵通過耦合裝置安裝在吊架上，該耦合裝置該耦合裝置包括一錐形底座，該錐形底座下端與水下吸泥部件連接并固定在吊架上，所述潛水泵進口外表面為圓錐形，與錐形底座內錐形面自藕配合定位。

　　與現有技術相比，本實用新型在主梁上增設了一個用于起吊潛水泵的起吊裝置，通過該起吊裝置從而調整潛水泵距離池底的距離，從而避免吸泥機的阻塞。

　　本實用新型結構形式的吸泥機結構合理，運行平穩、可靠，水下管路不易堵塞，解決了水下管路難以疏通的難題，以及水泵起吊方便的優點。
