傳統污水處理技術多為“以能耗換水質”，國際污水處理行業正形成污染物削減功能進一步強化、低碳處理和能源開發技術收到重視、實現處理過程與資源回收同步等3個明顯的發展態勢。我國已明確提出“碳達峰”和“碳中和”戰略目標，在節能低碳和資源能源回收的污水處理新需求下，也面臨污水處理技術的革新。
厭氧消化能將有機污染物轉化為清潔能源甲烷，具有運行能耗低、能源回收效率高、占地面積小等優勢，可為主流城市污水處理實現可持續發展提供新思路。然而，在厭氧消化過程中，有機物含有的氮最終被轉化為氨氮(NH+4NH4+-N)，還需進一步脫氮處理以實現污水的達標排放。厭氧氨氧化(anaerobicammoniumoxidation，anammox)是一種資源節約、環境友好的污水脫氮技術。厭氧氨氧化菌(anaerobicammoniumoxidationbacteria，AnAOB)能在厭氧條件下，以亞硝氮(NO−2NO2−-N)為電子受體將NH+4NH4+-N轉化為N2，而無需曝氣和外加碳源。主流城市污水經厭氧消化處理后其出水C/N低，與anammox耦合可充分發揮二者的技術優勢。在實際應用中，anammox工藝已成功實現對污泥消化液、垃圾滲濾液等廢水的處理。然而，對于氨氮較低(C/N比亦較低)的主流城市污水處理的研究則較少，這是由于在該反應體系內反應基質NO−2NO2−-N很難穩定獲取。
目前，普遍采用短程硝化(partialnitrification，PN)過程來獲取NO−2NO2−-N。然而，anammox工藝的理論最高脫氮效率僅為89%，且PN難以穩定控制亞硝酸鹽氧化菌(nitriteoxidizingbacteria，NOB)，導致出水硝氮(NO3−-N)質量濃度偏高，這也進一步限制了該過程的脫氮效果。基于此，本研究擬通過外加人工合成城市污水來提供碳源，在移動床生物膜反應器(movingbedbiofilmreactor，MBBR)中，通過調控運行參數，將短程反硝化(partialdenitritation，PD)與PN/A進行耦合，從而強化其對主流厭氧消化出水的脫氮效果，以期為類似低C/N比污水的處理提供參考。
1、材料與方法
1.1 實驗裝置

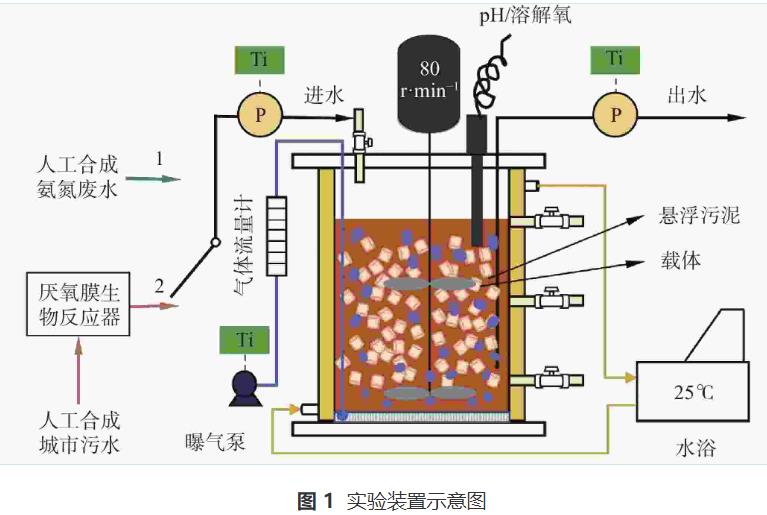

實驗裝置如圖1所示。MBBR為有機玻璃制成，其工作體積為(2.0~2.3)L、內徑為14cm、外徑為45cm、高度為20cm。反應器的外部設有水浴層，可通過恒溫水浴裝置實時將溫度控制在(25±1)℃。反應器的進出水通過定時裝置控制蠕動泵(BT100J-1A，慧宇；中國)的啟閉來實現。主體反應區內部有填充率為20%的填料作為生物膜附著生長的載體，且中間設機械攪拌槳，轉速為80r·min−1。填料由疏水性聚丙烯樹脂制成，為中空圓柱體，其尺寸為φ4mm×4mm、比重為0.98g·cm−3、比表面積為1500m2·m−3。反應器底部內置微孔曝氣盤，由定時裝置控制其中的微型真空泵(VBY7506-24V，氣海；中國)來實現間歇曝氣，同時曝氣量由玻璃轉子氣體流量計(LZB-4WB，雙環；中國)控制；頂部設哈希便攜式多功能測定儀(HQ30d，HACH；美國)用于溫度、pH和DO的實時監測；側壁設取樣口便于排泥及樣品采集。
注：Ti為時間控制裝置，以實現進水和曝氣的自動啟閉；P為蠕動泵。
1.2 接種污泥與實驗進水
接種污泥取自西安市第四污水廠一期A2O缺氧池末端(含AnAOB)。接種后反應器中污泥的混合液懸浮固體(mixedliquorsuspendedsolid，MLSS)和混合液揮發性懸浮固體(mixedliquorvolatilesuspendedsolid，MLVSS)質量濃度分別為2.64和1.44g·L−1，而MLVSS/MLSS為0.55。在實驗前期，進水為人工合成氨氮廢水，以NH4HCO3為NH4+-N來源，投加800mg·L−1 NaHCO3、21.9mg·L−1 KH2PO4(5.00mg·L−1 PO43--P)、36.0mg·L−1 CaCl2·2H2O、25.0mg·L−1 MgCl2·6H2O、0.5mL·L−1微量元素Ⅰ(5.00g·L−1 Na2·EDTA·2H2O、5.00g·L−1 FeSO4·7H2O)和0.5mL·L−1微量元素Ⅱ(3.30g·L−1 Na2·EDTA·2H2O、0.215g·L−1 ZnSO4·7H2O、0.120g·L−1 CoCl2·6H2O、0.495g·L−1 MnCl2·4H2O、0.125g·L−1 CuSO4·5H2O、0.110g·L−1 Na2MoO4·2H2O、0.095g·L−1 NiCl2·6H2O、0.078g·L−1 Na2SeO3、0.007g·L−1 H3BO4)作為營養物質。在反應器穩定運行后，進水采用主流厭氧消化出水（來自處理人工合成城市污水的厭氧膜生物反應器出水），其[NH4+-N]為(51.0±2.3)mg·L−1、COD為(24.9±2.8)mg·L−1、堿度(以CaCO3計)為(370±10)mg·L−1、pH為(7.58±0.16)。人工合成城市污水的COD為(500±50)mg·L−1，TN為(50.0±5.0)mg·L−1。
1.3 反應器的運行工況

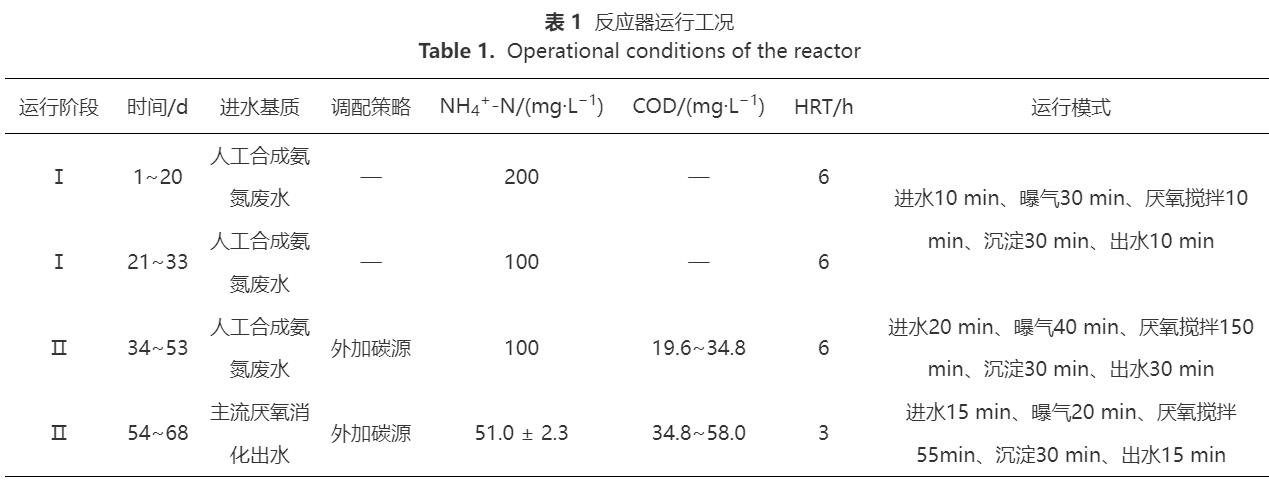

MBBR以序批式模式連續運行68d，其運行參數及調配策略如表1所示。實驗分為2個階段：階段Ⅰ主要通過處理人工合成氨氮廢水進行污泥馴化；階段Ⅱ分兩部分，前期通過外加110~160mL人工合成城市污水以調整適宜的C/N，后期則處理主流厭氧消化出水并結合外加碳源策略強化脫氮性能。
1.4 分析項目與檢測方法
水樣采用0.45μm濾膜過濾后測定其水質指標：NH4+-N采用納氏試劑分光光度法、NO2−-N采用N-(1-萘基)-乙二胺分光光度法、NO3−-N采用紫外分光光度法、COD采用快速消解分光光度法(哈希快速消解儀)。采用熱提法提取污泥混合液胞外聚合物(extracellularpolymericsubstances，EPS)，并分別采用苯酚-硫酸法和福林-酚法測定蛋白質和多糖的含量。MLSS、MLVSS采用重量法測定，用到105℃恒溫烘箱、600℃馬弗爐及梅特勒天平等設備。
1.5 氮轉化活性的測定
氮轉化活性主要包括氨氧化活性(specificammoniaoxidationactivity，SAOA)、亞硝酸鹽氧化活性(specificnitriteoxidationactivity，SNOA)、厭氧氨氧化活性(specificanammoxactivity，SAA)和反硝化活性(specificdenitrificationactivity，SDA)。在實驗開始前，分別測定絮體污泥和生物膜的MLSS和MLVSS，且批實驗均設置平行實驗。
1)SAOA和SNOA的測定。取反應器中污泥混合液160mL，經5‰氯化鈉淘洗后分別置于2個250mL廣口瓶中；各加入200mL基質(其中含有50.0mg·L−1 NH4+-N、50.0mg·L−1 NO2−-N)，于25℃恒溫磁力攪拌水浴中持續充分曝氣，再間隔20min取樣。結束后測定NH4+-N、NO2−-N、NO3−-N的質量濃度并計算SAOA和SNOA。
2)SAA和SDA的測定。取反應器中污泥混合液80mL，經5‰氯化鈉淘洗后分別置于2個120mL血清瓶中，各加入80mL基質(SAA測定含25.0mg·L−1 NH4+-N和25.0mg·L−1 NO2−-N，SDA測定含50.0mg·L−1 NO3−-N和225mg·L−1 COD)，再用氮氣吹掃血清瓶頂空進行除氧并密封置于25℃恒溫水浴搖床中，每間隔1h取樣，結束后測定NH4+-N、NO2−-N、NO3−-N濃度并計算SAA和SDA；取50顆載體測定生物膜的SAA，步驟同上。
1.6 氮轉化全周期實驗
反應器運行全周期過程中，在曝氣、厭氧攪拌階段每間隔5~8min取樣測定NH4+-N、NO2−-N和NO3−-N的質量濃度，并分析耦合系統中氮的去除路徑。
1.7 微生物菌群分布分析
采用熒光原位雜交技術(fluorescenceinsituhybridization，FISH)觀察微生物菌群分布。先用磷酸鹽緩沖溶液洗滌絮體污泥和載體生物膜樣品，并將其于4℃的4%多聚甲醛溶液中固定4h；再將絮體污泥涂片，載體生物膜包埋并采用薄片切片機(CM1950，徠卡；德國)分成30μm厚度的切片后固定在載玻片上；將其分別雜交后通過激光共聚焦顯微鏡(TCSSP8，徠卡；德國)進行觀察并采集圖像，使用ImageJ軟件計算功能菌的目標生物量。實驗所用探針：總菌采用EUBmix(EUB338、EUBⅡ、EUB338Ⅲ、EUB338Ⅳ)；氨氧化細菌(ammoniaoxidizingbacteria，AOB)采用Nso1225；AnAOB采用Amx820；NOB采用NOBmix(NIT3和CNIT3)。
2、結果與討論
2.1 耦合系統對污染物的去除效果

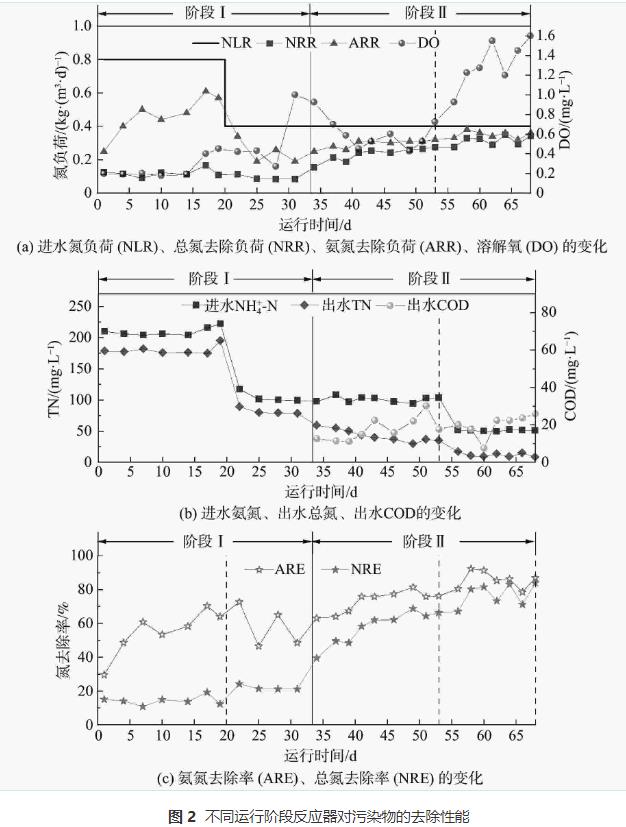

在連續運行的68d里，MBBR對不同階段污染物的去除效果如圖2所示。階段I(1~33d)為污泥馴化培養階段。其中，在運行初期(1~20d)，反應器中氮負荷(NLR)為0.80kg·(m3·d)−1、溶解氧(DO)穩定在(0.21±0.02)mg·L−1、曝氣/厭氧時間比為3﹕1，需通過維持較長的曝氣時間來實現AOB活性的快速提高。在此階段，出水[NH4+-N]由148.0mg·L−1逐步降至(76.3±9.0)mg·L−1、[NO2−-N]和[NO3−-N]分別為(77.0±6.2)mg·L−1和(28.4±5.6)mg·L−1(圖3(a))，而NO2−-N/NO3−-N為2.71表明了NOB可被有效抑制。這與進水較高濃度的NH4+-N產生高游離氨(FA)濃度有關(FA為1.71~4.20mg·L−1)。[NOx−-N]/[NH4+-N]、[NO2−-N]/[NH4+-N]分別用于表征系統氨氧化和亞硝氮累積性能。在此期間,[NOx−-N]/[NH4+-N]逐漸增大，NH4+-N轉化率(ARE)由29.5%增至(67.2±3.2)%，此時的[NO2−-N]/[NH4+-N]達到(1.13±0.06)，表明高效的PN系統已構建完成。運行至第21~33天，將NLR降至0.40kg·(m3·d)−1，此時Δ[NO3−-N]/Δ[NH4+-N]增至0.56，遠高于理論值0.11。這是由于進水[NH4+-N]降低，導致出水FA降至(0.68~1.34)mg·L−1，故NOB對FA的抑制作用減弱。
階段Ⅱ(34~68d)為調整運行模式階段。在此階段，通過增加厭氧攪拌時長和降低曝氣/厭氧時間比，可優化AnAOB生存條件以強化AnAOB對NO2−-N的競爭。此外，為降低出水[NO3−-N]，強化脫氮性能，曝氣結束后實施外加碳源策略，即根據[NO3−-N]和反硝化化學計量關系計算對COD的需求量，逐漸往MBBR內添加110~160mL人工合成城市污水，將C/N調整為0.25~0.34以促進NO3−-N的反硝化。在階段Ⅱ前期(34~53d)，為保證曝氣階段NH4+-N的轉化率，將曝氣量從0.65L·min−1逐漸增至1.05L·min−1，此時的DO維持在(0.52±0.06)mg·L−1，而出水[NH4+-N]由37.4mg·L−1降至22.3mg·L−1、[NO3−-N]由21.6mg·L−1降至9.8mg·L−1、ΔNO3−-N/ΔNH4+-N由0.35降至0.12，且?guī)缀鯚oNO2−-N殘留(圖3)。結果表明，NH4+-N轉化率和TN去除率(NRE)最高分別達81.4%和68.8%，TN去除負荷(NRR)增至0.27kg·(m3·d)−1。在此系統中，低質量濃度的有機物會誘導系統中異養反硝化菌(denitrifyingbacteria，DB)通過短程反硝化和/或反硝化作用避免NO3−-N的過量積累，還可避免有機物對AOB和AnAOB活性的潛在抑制，以提高系統脫氮性能。在階段II后期(54~68d)，反應器進水采用主流厭氧消化出水。此時，縮短HRT以保持NLR不變。有研究表明，在處理主流厭氧消化出水過程中，低DO環境并不能長期保持AOB的活性，因此為保障NH4+-N轉化，需要增加曝氣量使DO進一步提高，最終達到(1.45±0.15)mg·L−1。在第58~68天，NH4+-N的轉化率提高至(86.8±4.5)%，NH4+-N去除負荷(ARR)達到0.35±0.02kg·(m3·d)−1；出水中TN低至(10.7±2.4)mg·L−1、平均TN去除率為(78.9±4.9)%、最高達84.0%，TN去除負荷達到0.38kg·(m3·d)−1。Δ[NO3−-N]/Δ[NH4+-N]遠低于0.11。這表明系統中AnAOB和反硝化菌能穩定共存并協同高效作用。值得注意的是，中高DO運行的MBBR不僅能保證較高的NH4+-N轉化率，而且其中載體對AnAOB的有效持留和保護會使系統具有較強的抗沖擊負荷能力，并穩定脫除主流厭氧消化出水中的氮。
2.2 耦合系統中氮的去除路徑

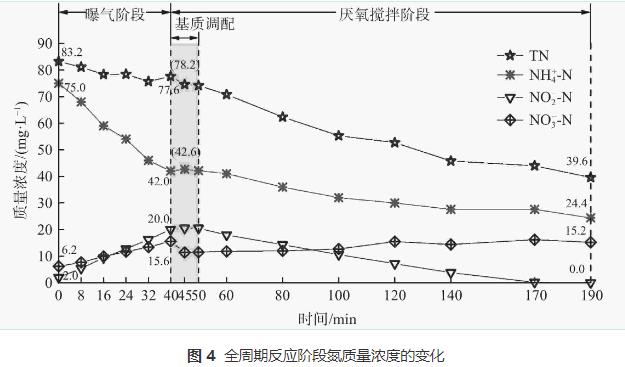

在MBBR運行第43天開始進行全周期實驗，以探究系統的氮去除過程及路徑。整個過程中N的變化情況如圖4所示。曝氣階段無有機碳源添加，故不考慮異養反硝化作用。在整個過程中，[NH4+-N]降低33.0mg·L−1，[NO2−-N]、[NO3−-N]分別增加18.0mg·L−1、9.4mg·L−1，因此，系統的脫氮效率為6.7%，全部來源于厭氧氨氧化過程。再由化學計量關系分析系統內發生的短程硝化、硝化、厭氧氨氧化反應。系列反應包括：部分NH4+-N發生PN反應轉化為NO2−-N，剩余部分參與anammox反應生成NO3−-N；系統中的NO2−-N來自初始NO2−-N和PN過程，其部分參與anammox反應，而另一部分發生硝化反應轉化為NO3−-N，剩余部分為殘留。該過程中氮的轉化關系參見式(1)～(3)。
式中：M1為PN消耗的NH4+-N；M2為anammox消耗的NH4+-N；M3為硝化消耗的NO2−-N。
以上計算結果表明：91.8%的NH4+-N參與了PN過程、剩余8.2%參與了anammox反應；11.9%NO2−-N參與anammox反應、28.7%由NOB轉化為NO3−-N，并積累59.4%為后續反應提供基質。這說明曝氣階段以PN反應為主，伴隨少量anammox反應。
在厭氧攪拌開始的10min內(40~50min)，逐步向反應器內加入共計160mL人工合成城市污水，使得COD/NO3−-N為1.40~2.15。系統內主要發生的厭氧氨氧化、短程反硝化和/或反硝化反應有：NH4+-N全部參與anammox反應，故anammox過程的脫氮量為((1+1.32-0.26)×Δ[NH4+-N])；NO2−-N來自初始NO2−-N及PD過程，亦有部分參與了anammox反應，其余部分殘留；NO3−-N來自初始NO3−-N及anammox反應，亦有部分發生PD和/或反硝化作用，其余部分殘留。該過程中氮的轉化關系參見式(4)～(7)。
式中：M4為anammox消耗的NH4+-N；M5為PD生成的NO2−-N；M6為反硝化消耗的NO3−-N。
當反應結束時，Δ[NO2−-N]/Δ[NH4+-N]為1.10，低于理論值1.32，這說明有的NO2−-N((1.32−1.10)×Δ[NH4+-N])來源于短程反硝化，計算結果表明，消耗的NO3−-N中有78.4%被還原為NO2−-N，而剩余21.6%被還原為N2。據報道，COD/NO3−-N低于2.5有利于實現更高的NO2−-N積累[25]，這與本研究的結論相同。厭氧攪拌階段anammox的脫氮貢獻率為97.1%，而反硝化的脫氮貢獻率為2.9%。這表明通過外加碳源提供有機物后，誘導反硝化菌主要發生短程反硝化反應，僅存在少量反硝化脫氮過程，其主要原因有：1)根據反應過程的吉布斯自由能，NO3−-N還原為NO2−-N較NO2−-N還原為N2更容易發生，而且由于反硝化還原酶的差異性，NO2−-N的還原速率比NO3−-N更低，適當?shù)姆磻?yīng)時間可引起NO2−-N的積累；2)有研究表明，反硝化菌對電子受體的利用存在選擇性，即在相同條件下會優先選擇NO3−-N而產生NO2−-N累積，在少量NO3−-N且碳源充足時才會利用NO2−-N。
綜上所述，系統脫氮貢獻主要來源于anammox反應。本研究通過調控使短程反硝化在系統脫氮過程中承擔重要角色，可在降低出水[NO3−-N]的同時為anammox基質的獲取提供途徑。這兩種作用相互協同，可實現低C/N條件下系統的穩定高效脫氮。
2.3 耦合系統污泥的特性
2.3.1 對污泥活性的分析

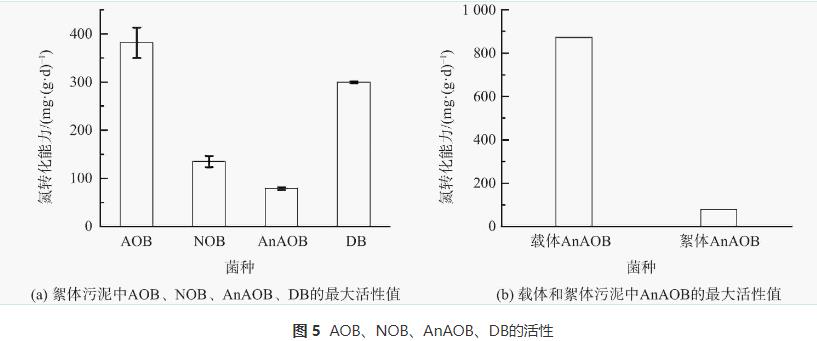

在MBBR脫氮效率持續提升的階段(第50天之后)，反應器內絮體污泥MLVSS為1.44g·L−1，此時測定相關功能菌群AOB、NOB、AnAOB和DB的最大活性值。如圖5(a)所示，絮體污泥中AOB和NOB的活性(以每克MLVSS中的N計)分別為(381.6±31.8)mg·(g·d)−1和(135.0±11.7)mg·(g·d)−1，且DB的短程反硝化活性可達(299.3±1.7)mg·(g·d)−1。這表明AOB和DB可為anammox反應提供穩定充足的底物NO2−-N，以保證耦合系統持續實現NH4+-N和NO3−-N的同步去除。如圖5(b)所示，載體和絮體中AnAOB的活性分別為873.9mg·(g·d)−1和79.0mg·(g·d)−1，這說明載體上已有效富集了AnAOB。
2.3.2 污泥EPS含量及特性分析

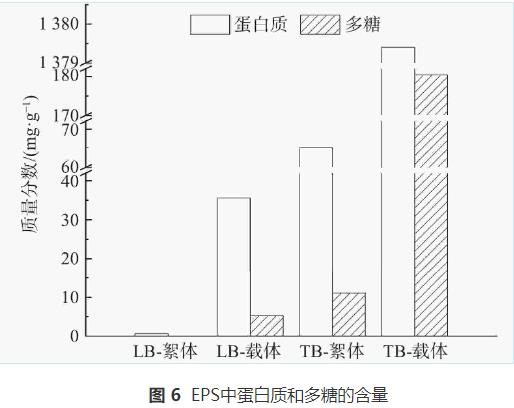

EPS是微生物生長代謝分泌的一類高分子聚合物，主要具有物質能量交換、自我保護和相互黏附的作用，能促進聚集體的形成和沉降，是生物膜的主要成分，對微生物的持留有重要意義。EPS分為松散結合型EPS(LB-EPS)和緊密結合型EPS(TB-EPS)。LB-EPS通常存在于外層，而TB-EPS在內層[28]。在MBBR運行的第50天測定EPS中蛋白質(污泥形成的骨架)和多糖(促使污泥形成穩定結構)的含量，結果如圖6所示。TB-載體、TB-絮體的含量(以每克MLVSS中的質量計)分別為1554.4mg·g−1、76.1mg·g−1，分別占總EPS的97.4%和99.2%。這表明TB-EPS是EPS的主要成分，使得污泥結構緊湊。TB-載體上蛋白質的質量分數(1374.3mg·g−1)是TB-絮體的21倍，有利于加強微生物的黏附使其聚集到載體表面形成生物膜；多糖的質量分數(180.4mg·g−1)是絮體的16倍，則有利于生物膜的結構穩定。
2.4 微生物群落分析
AnAOB是一種富含血紅素的菌群，具有鮮明的外觀特征。在MBBR系統中，載體形貌如圖7(a)所示。隨著系統的長期穩定運行，載體顏色逐漸變紅，載體上AnAOB的熒光信號如圖7(b)所示。這表明載體可為AnAOB提供受保護的附著表面，AnAOB在載體上以生物膜的形式得到有效富集和保留，并在DO高達(1.45±0.15)mg·L−1的系統中生長繁殖，使得系統具有一定的抗沖擊能力。利用ImageJ軟件計算絮體污泥中微生物的占比，AOB、AnAOB和NOB豐度分別占總菌的(38.7±5.9)%、(29.0±6.4)%、(7.8±2.8)%。這說明NOB得到一定程度的抑制，且反應器內AOB和AnAOB為優勢菌，可促進耦合系統的穩定脫氮。
3、結論
1)一段式短程硝化-厭氧氨氧化耦合短程反硝化工藝處理主流厭氧消化出水實現了高效脫氮。
2)采用中高DO運行有利于長期保持AOB的活性，提高NH4+-N的轉化率，且載體上的生物膜能有效持留和保護AnAOB，以避免持續中高DO沖擊使AnAOB活性受到抑制。
3)低濃度有機物可通過促進短程反硝化產生NO2−-N，從而增加anammox反應的基質獲取途徑，同時減少NO3−-N的積累量，強化耦合系統的協同脫氮效果。（來源：西安建筑科技大學環境與市政工程學院，西北水資源與環境生態教育部重點實驗室）
