公布日：2024.03.29

申請日：2024.01.15

分類號：B01D36/04(2006.01)I;B01D29/01(2006.01)I;B01D29/075(2006.01)I;B01D29/56(2006.01)I;B01D29/72(2006.01)I;B01D29/86(2006.01)I

摘要

本發明涉及污水處理技術領域，具體涉及一種污水固液分離裝置，包括箱體和多級過濾組件，多級過濾組件包括多個過濾板、進水管、出水管、多個攪拌單元和沉淀池，并依次分布在箱體的內部，進水管與箱體的上方連通，出水管與箱體的下方連通，多個攪拌單元依次設置于箱體的內部，每個攪拌單元均位于對應的過濾板的上方，多個過濾板均具有過濾孔，通過進水管輸入污水，通過多個過濾板的過濾孔進行過濾，多個過濾板從上到下的過濾孔直徑依次減小，進行多級過濾處理，大顆粒泥沙被過濾在過濾板上，最后污水從出水管排出，污水收集在沉淀池內，經過長時間的沉淀后，將過濾后污水中的雜質進行沉淀，由此進行多級污水處理，提高固液分離效果。

權利要求書

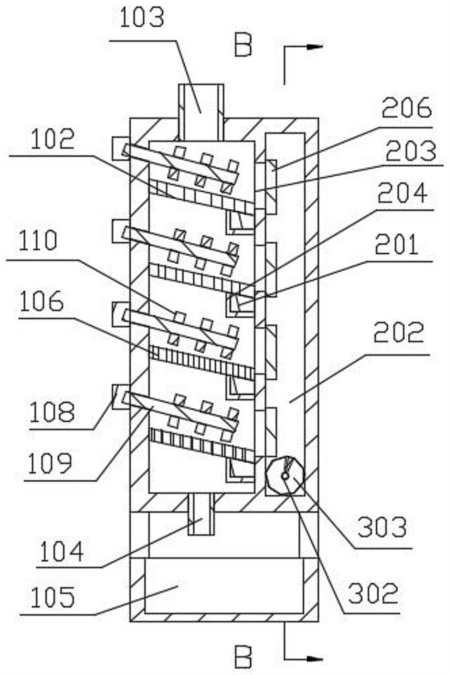

1.一種污水固液分離裝置，包括箱體，其特征在于，還包括多級過濾組件；所述多級過濾組件包括多個過濾板、進水管、出水管、多個攪拌單元和沉淀池，多個所述過濾板均與所述箱體固定連接，并依次分布在所述箱體的內部，所述進水管與所述箱體的上方連通，所述出水管與所述箱體的下方連通，多個所述攪拌單元依次設置于所述箱體的內部，每個所述攪拌單元均位于對應的所述過濾板的上方，多個所述過濾板均具有過濾孔，所述沉淀池安放在所述箱體的下方。

2.如權利要求1所述的污水固液分離裝置，其特征在于，所述多級過濾組件還包括多個支腿，多個所述支腿均與所述箱體固定連接，并依次分布在所述箱體的下方。

3.如權利要求2所述的污水固液分離裝置，其特征在于，所述攪拌單元包括第一電機、第一轉軸和多個攪拌塊，所述第一電機與所述箱體固定連接，并位于所述箱體的一側，所述第一轉軸的一端與所述第一電機的輸出端固定連接，所述第一轉軸的另一端貫穿所述箱體，并與多個所述攪拌塊固定連接，多個所述攪拌塊依次環繞分布在所述第一轉軸的外表壁。

4.如權利要求3所述的污水固液分離裝置，其特征在于，所述污水固液分離裝置還包括泥沙收集組件，所述泥沙收集組件設置于所述箱體上。

5.如權利要求4所述的污水固液分離裝置，其特征在于，所述泥沙收集組件包括多個開關單元和多個振動電機，所述箱體具有凹槽和多個開槽，多個所述開關單元依次設置于對應的所述開槽上，多個所述振動電機分別與對應的所述過濾板固定連接，并位于所述過濾板的下方。

6.如權利要求5所述的污水固液分離裝置，其特征在于，所述泥沙收集組件還包括多個密封保護罩，多個所述密封保護罩分別與對應的所述振動電機固定連接，并蓋合于對應的所述振動電機的外部。

7.如權利要求6所述的污水固液分離裝置，其特征在于，所述開關單元包括兩個氣缸和兩個密封板，兩個所述氣缸均與所述箱體固定連接，并對稱分布在所述箱體的兩端，兩個所述氣缸的輸出端均貫穿所述箱體，并與對應的所述密封板固定連接，兩個所述密封板均與所述開槽相互適配。

發明內容

本發明的目的在于提供一種污水固液分離裝置，解決了現有技術中僅設置一層過濾板，不進行多級過濾處理，污水過濾效果不佳的問題。

為實現上述目的，本發明提供了一種污水固液分離裝置，包括箱體和多級過濾組件；

所述多級過濾組件包括多個過濾板、進水管、出水管、多個攪拌單元和沉淀池，多個所述過濾板均與所述箱體固定連接，并依次分布在所述箱體的內部，所述進水管與所述箱體的上方連通，所述出水管與所述箱體的下方連通，多個所述攪拌單元依次設置于所述箱體的內部，每個所述攪拌單元均位于對應的所述過濾板的上方，多個所述過濾板均具有過濾孔，所述沉淀池安放在所述箱體的下方。

其中，所述多級過濾組件還包括多個支腿，多個所述支腿均與所述箱體固定連接，并依次分布在所述箱體的下方。

其中，所述攪拌單元包括第一電機、第一轉軸和多個攪拌塊，所述第一電機與所述箱體固定連接，并位于所述箱體的一側，所述第一轉軸的一端與所述第一電機的輸出端固定連接，所述第一轉軸的另一端貫穿所述箱體，并與多個所述攪拌塊固定連接，多個所述攪拌塊依次環繞分布在所述第一轉軸的外表壁。

其中，所述污水固液分離裝置還包括泥沙收集組件，所述泥沙收集組件設置于所述箱體上。

其中，所述泥沙收集組件包括多個開關單元和多個振動電機，所述箱體具有凹槽和多個開槽，多個所述開關單元依次設置于對應的所述開槽上，多個所述振動電機分別與對應的所述過濾板固定連接，并位于所述過濾板的下方。

其中，所述泥沙收集組件還包括多個密封保護罩，多個所述密封保護罩分別與對應的所述振動電機固定連接，并蓋合于對應的所述振動電機的外部。

其中，所述開關單元包括兩個氣缸和兩個密封板，兩個所述氣缸均與所述箱體固定連接，并對稱分布在所述箱體的兩端，兩個所述氣缸的輸出端均貫穿所述箱體，并與對應的所述密封板固定連接，兩個所述密封板均與所述開槽相互適配。

本發明的一種污水固液分離裝置，所述箱體對整個所述多級過濾組件進行支撐，通過所述進水管輸入污水，通過多個所述過濾板的所述過濾孔進行過濾，多個所述過濾板從上到下的所述過濾孔直徑依次減小，進行多級過濾處理，大顆粒泥沙被過濾在所述過濾板上，所述攪拌單元對所述過濾板上方的污水進行攪拌，避免泥沙沉淀導致堵塞所述過濾孔，提高過濾處理的效率最后污水從所述出水管排出，污水收集在所述沉淀池內，此時污水中仍然具有少量無法被充分過濾的雜質，經過長時間的沉淀后，將過濾后污水中的少量雜質進行沉淀，通過上述結構設置，進行多級污水處理，提高固液分離效果。

（發明人：楊勝旺）
