公布日：2023.10.20
申請日：2023.08.03
分類號：C02F1/66(2023.01)I
摘要
本發明公開了一種脫硫廢水預處理自動調節系統，其包括：預處理池；監測單元監測單元用于監測脫硫廢水的各項參數數據；流量調節泵設置在預處理池的入口處，用于調節從預處理池內排出的脫硫廢水的流量；加藥攪拌裝置設置在預處理池內，用于加藥以調節預處理池內的脫硫廢水的pH值，并在加藥后進行攪拌；控制單元，用于根據監測到的脫硫廢水的各項參數數據自動控制流量調節泵和加藥攪拌裝置進行工作。本發明通過控制單元根據監測到的脫硫廢水的各項參數數據來分別設定流量調節泵和加藥攪拌裝置的具體工作條件參數，能夠準確的確定出流量調節泵和加藥攪拌裝置的具體工作條件參數，保證了脫硫廢水在預處理過程中能被調控到一個適合后續處理的狀態。
權利要求書
1.一種脫硫廢水預處理自動調節系統，其特征在于，包括：預處理池；監測單元，所述監測單元用于監測脫硫廢水的各項參數數據；流量調節泵，設置在所述預處理池的入口處，所述流量調節泵用于調節從所述預處理池內排出的脫硫廢水的流量；加藥攪拌裝置，設置在所述預處理池內，所述加藥攪拌裝置用于加藥以調節所述預處理池內的脫硫廢水的pH值，并在加藥后進行攪拌；控制單元，用于根據監測到的脫硫廢水的各項參數數據自動控制所述流量調節泵和加藥攪拌裝置進行工作。
2.根據權利要求1所述的一種脫硫廢水預處理自動調節系統，其特征在于，所述監測單元包括：流量檢測傳感器，設置在所述預處理池的入口處，所述流量檢測傳感器用于檢測進入所述預處理池內的脫硫廢水的流量值；ph值檢測傳感器，設置在所述預處理池的入口處，所述ph值檢測傳感器用于檢測進入所述預處理池內的脫硫廢水的pH值；所述加藥攪拌裝置包括：pH調節裝置，用于調節所述預處理池內的脫硫廢水的pH值；攪拌裝置，用于對所述預處理池內的脫硫廢水進行攪拌。
3.根據權利要求2所述的一種脫硫廢水預處理自動調節系統，其特征在于，控制單元包括：采集模塊，分別與所述流量檢測傳感器、ph值檢測傳感器電性連接，所述采集模塊用于獲取所述流量檢測傳感器、ph值檢測傳感器的數據，并將數據傳輸至處理模塊；處理模塊，與所述采集模塊連接，所述處理模塊用于根據采集到的數據依次設定所述pH調節裝置、攪拌裝置和流量調節泵的工作狀態指令；控制模塊，與所述處理模塊連接，所述控制模塊用于根據所述處理模塊設定的工作狀態指令對所述流量調節泵、pH調節裝置和攪拌裝置依次進行控制。
4.根據權利要求3所述的一種脫硫廢水預處理自動調節系統，其特征在于，所述處理模塊用于根據進入所述預處理池內的脫硫廢水的流量值Mi和pH值Ni共同確定所述ph調節裝置的第一加藥量Ai；根據流量值和pH值的大小分別對流量值和pH值賦予對應的權重值x和y，并將流量值Mi和pH值Ni及其賦予的對應權重值x和y進行計算得到廢水調節等級值△H，根據廢水調節等級值△H來設定所述ph調節裝置的第一加藥量Ai。
5.根據權利要求4所述的一種脫硫廢水預處理自動調節系統，其特征在于，所述處理模塊用于獲取廢水調節等級值△H，所述處理模塊還用于設定所述ph調節裝置的第一加藥量Ai；所述處理模塊還用于設定第一預設廢水調節等級值h1、第二預設廢水調節等級值h2、第三預設廢水調節等級值h3和第四預設廢水調節等級值h4，且h1＜h2＜h3＜h4；所述處理模塊還用于設定有第一預設加藥量A1、第二預設加藥量A2、第三預設加藥量A3和第四預設加藥量A4，其中A1＜A2＜A3＜A4；根據廢水調節等級值△H與設定第i預設廢水調節等級值hi的大小關系來選定預設加藥量Ai作為所述ph調節裝置的加藥量；當△H≤h1時，選定所述第一預設加藥量A1作為所述ph調節裝置的加藥量；當h1＜△H≤h2時，選定所述第二預設加藥量A2作為所述ph調節裝置的加藥量；當h2＜△H≤h3時，選定所述第三預設加藥量A3作為所述ph調節裝置的加藥量；當h3＜△H≤h4時，選定所述第四預設加藥量A4作為所述ph調節裝置的加藥量。
6.根據權利要求5所述的一種脫硫廢水預處理自動調節系統，其特征在于，所述處理模塊用于獲取所述ph調節裝置的第一加藥量Ai，所述處理模塊還用于設定所述攪拌裝置的工作條件Bi；所述處理模塊還用于設定第一預設加藥量條件值s1、第二預設加藥量條件值s2、第三預設加藥量條件值s3和第四預設加藥量條件值s4，且s1＜s2＜s3＜s4；所述處理模塊還用于設定有第一預設工作條件矩陣B1(a1，b1)、第二預設工作條件矩陣B2(a2，b2)、第三預設工作條件矩陣B3(a3，b3)和第四預設工作條件矩陣B4(a4，b4)，其中，a1－a4依次為第一至第四預設攪拌轉速，且a1＜a2＜a3＜a4，b1－b4依次第一至第四預設攪拌時長，b1＜b2＜b3＜b4；根據加藥量條件值Ai與設定第i預設加藥量條件值si的大小關系來選定預設加藥量Bi作為所述攪拌裝置的加藥量；當Ai≤s1時，選定所述第一預設工作條件矩陣B1作為所述攪拌裝置的工作條件；當s1＜Ai≤s2時，選定所述第二預設工作條件矩陣B2作為所述攪拌裝置的工作條件；當s2＜Ai≤s3時，選定所述第三預設工作條件矩陣B3作為所述攪拌裝置的工作條件；當s3＜Ai≤s4時，選定所述第四預設工作條件矩陣B4作為所述攪拌裝置的工作條件；其中，當選定第i預設工作條件矩陣Bi作為所述攪拌裝置的工作條件時，所述控制模塊控制所述攪拌裝置以所述第i預設攪拌轉速ai進行工作，所述控制模塊還將控制所述攪拌裝置以所述第i預設攪拌時長bi進行工作，i＝1，2，3，4。
7.根據權利要求1所述的一種脫硫廢水預處理自動調節系統，其特征在于，所述采集模塊用于獲取流量檢測傳感器檢測到的脫硫廢水的流量值Mi，所述控制模塊用于控制所述流量調節泵的泵射流量；所述處理模塊用于設定脫硫廢水的流量值M0，所述處理模塊用于設定第一預設脫硫廢水的流量差值m1、第二預設脫硫廢水的流量差值m2、第三預設脫硫廢水的流量差值m3和第四預設脫硫廢水的流量差值m4，且m1＜m2＜m3＜m4；所述處理模塊還用于設定有第一預設泵射流量C1、第二預設泵射流量C2、第三預設泵射流量C3和第四預設泵射流量C4，其中C1＜C2＜C3＜C4；根據獲取到的流量檢測傳感器檢測到的脫硫廢水的流量值Mi與脫硫廢水的流量M0的差值，來選定預設泵射流量Ci作為所述流量調節泵的泵射流量；當Mi－M0≤m1時，選定所述第一預設泵射流量C1作為所述流量調節泵的泵射流量；當m1＜Mi－M0≤m2時，選定所述第二預設泵射流量C2作為所述流量調節泵的泵射流量；當m2＜Mi－M0≤m3時，選定所述第三預設泵射流量C3作為所述流量調節泵的泵射流量；當m3＜Mi－M0≤m4時，選定所述第四預設泵射流量C4作為所述流量調節泵的泵射流量。
發明內容

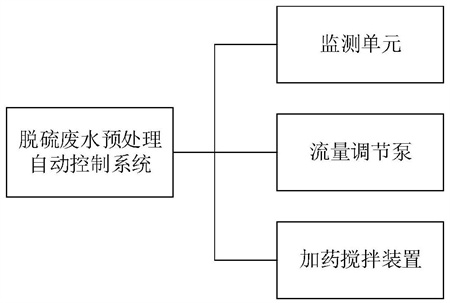

為了解決上述技術問題，本發明提供了一種脫硫廢水預處理自動調節系統，包括：
預處理池；
監測單元，所述監測單元用于監測脫硫廢水的各項參數數據；
流量調節泵，設置在所述預處理池的入口處，所述流量調節泵用于調節從所述預處理池內排出的脫硫廢水的流量；
加藥攪拌裝置，設置在所述預處理池內，所述加藥攪拌裝置用于加藥以調節所述預處理池內的脫硫廢水的pH值，并在加藥后進行攪拌；
控制單元，用于根據監測到的脫硫廢水的各項參數數據自動控制所述流量調節泵和加藥攪拌裝置進行工作。
進一步的，所述監測單元包括：
流量檢測傳感器，設置在所述預處理池的入口處，所述流量檢測傳感器用于檢測進入所述預處理池內的脫硫廢水的流量值；
ph值檢測傳感器，設置在所述預處理池的入口處，所述ph值檢測傳感器用于檢測進入所述預處理池內的脫硫廢水的pH值；
所述加藥攪拌裝置包括：
pH調節裝置，用于調節所述預處理池內的脫硫廢水的pH值；
攪拌裝置，用于對所述預處理池內的脫硫廢水進行攪拌。
進一步的，控制單元包括：
采集模塊，分別與所述流量檢測傳感器、ph值檢測傳感器電性連接，所述采集模塊用于獲取所述流量檢測傳感器、ph值檢測傳感器的數據，并將數據傳輸至處理模塊；
處理模塊，與所述采集模塊連接，所述處理模塊用于根據采集到的數據依次設定所述pH調節裝置、攪拌裝置和流量調節泵的工作狀態指令；
控制模塊，與所述處理模塊連接，所述控制模塊用于根據所述處理模塊設定的工作狀態指令對所述流量調節泵、pH調節裝置和攪拌裝置依次進行控制。
進一步的，所述處理模塊用于根據進入所述預處理池內的脫硫廢水的流量值Mi和pH值Ni共同確定所述ph調節裝置的第一加藥量Ai；
根據流量值和pH值的大小分別對流量值和pH值賦予對應的權重值x和y，并將流量值Mi和pH值Ni及其賦予的對應權重值x和y進行計算得到廢水調節等級值△H，根據廢水調節等級值△H來設定所述ph調節裝置的第一加藥量Ai。
進一步的，所述處理模塊用于獲取廢水調節等級值△H，所述處理模塊還用于設定所述ph調節裝置的第一加藥量Ai；
所述處理模塊還用于設定第一預設廢水調節等級值h1、第二預設廢水調節等級值h2、第三預設廢水調節等級值h3和第四預設廢水調節等級值h4，且h1＜h2＜h3＜h4；所述處理模塊還用于設定有第一預設加藥量A1、第二預設加藥量A2、第三預設加藥量A3和第四預設加藥量A4，其中A1＜A2＜A3＜A4；
根據廢水調節等級值△H與設定第i預設廢水調節等級值hi的大小關系來選定預設加藥量Ai作為所述ph調節裝置的加藥量；
當△H≤h1時，選定所述第一預設加藥量A1作為所述ph調節裝置的加藥量；
當h1＜△H≤h2時，選定所述第二預設加藥量A2作為所述ph調節裝置的加藥量；
當h2＜△H≤h3時，選定所述第三預設加藥量A3作為所述ph調節裝置的加藥量；
當h3＜△H≤h4時，選定所述第四預設加藥量A4作為所述ph調節裝置的加藥量。
進一步的，所述處理模塊用于獲取所述ph調節裝置的第一加藥量Ai，所述處理模塊還用于設定所述攪拌裝置的工作條件Bi；
所述處理模塊還用于設定第一預設加藥量條件值s1、第二預設加藥量條件值s2、第三預設加藥量條件值s3和第四預設加藥量條件值s4，且s1＜s2＜s3＜s4；所述處理模塊還用于設定有第一預設工作條件矩陣B1(a1，b1)、第二預設工作條件矩陣B2(a2，b2)、第三預設工作條件矩陣B3(a3，b3)和第四預設工作條件矩陣B4(a4，b4)，其中，a1－a4依次為第一至第四預設攪拌轉速，且a1＜a2＜a3＜a4，b1－b4依次第一至第四預設攪拌時長，b1＜b2＜b3＜b4；
根據加藥量條件值Ai與設定第i預設加藥量條件值si的大小關系來選定預設加藥量Bi作為所述攪拌裝置的加藥量；
當Ai≤s1時，選定所述第一預設工作條件矩陣B1作為所述攪拌裝置的工作條件；
當s1＜Ai≤s2時，選定所述第二預設工作條件矩陣B2作為所述攪拌裝置的工作條件；
當s2＜Ai≤s3時，選定所述第三預設工作條件矩陣B3作為所述攪拌裝置的工作條件；
當s3＜Ai≤s4時，選定所述第四預設工作條件矩陣B4作為所述攪拌裝置的工作條件；
其中，當選定第i預設工作條件矩陣Bi作為所述攪拌裝置的工作條件時，所述控制模塊控制所述攪拌裝置以所述第i預設攪拌轉速ai進行工作，所述控制模塊還將控制所述攪拌裝置以所述第i預設攪拌時長bi進行工作，i＝1，2，3，4。
進一步的，所述采集模塊用于獲取流量檢測傳感器檢測到的脫硫廢水的流量值Mi，所述控制模塊用于控制所述流量調節泵的泵射流量；
所述處理模塊用于設定脫硫廢水的流量值M0，所述處理模塊用于設定第一預設脫硫廢水的流量差值m1、第二預設脫硫廢水的流量差值m2、第三預設脫硫廢水的流量差值m3和第四預設脫硫廢水的流量差值m4，且m1＜m2＜m3＜m4；所述處理模塊還用于設定有第一預設泵射流量C1、第二預設泵射流量C2、第三預設泵射流量C3和第四預設泵射流量C4，其中C1＜C2＜C3＜C4；
根據獲取到的流量檢測傳感器檢測到的脫硫廢水的流量值Mi與脫硫廢水的流量M0的差值，來選定預設泵射流量Ci作為所述流量調節泵的泵射流量；
當Mi－M0≤m1時，選定所述第一預設泵射流量C1作為所述流量調節泵的泵射流量；
當m1＜Mi－M0≤m2時，選定所述第二預設泵射流量C2作為所述流量調節泵的泵射流量；
當m2＜Mi－M0≤m3時，選定所述第三預設泵射流量C3作為所述流量調節泵的泵射流量；
當m3＜Mi－M0≤m4時，選定所述第四預設泵射流量C4作為所述流量調節泵的泵射流量。本發明實施例一種脫硫廢水預處理自動調節系統與現有技術相比，其有益效果在于：
本發明通過控制單元根據監測到的脫硫廢水的各項參數數據與設定的參數數據進行對比，根據對比結果來分別設定流量調節泵和加藥攪拌裝置的具體工作條件參數，能夠準確的確定出流量調節泵和加藥攪拌裝置的具體工作條件參數，保證了脫硫廢水在預處理過程中能被調控到一個適合后續處理的狀態。
（發明人：司磊;蔡峰;李彬芝;李世東;周亮;許永森;溫利杰;許大通）
