公布日：2023.10.03
申請日：2023.08.09
分類號：C02F3/28(2023.01)I;B01F27/91(2022.01)I
摘要
本發明屬于污水處理設備技術領域，尤其是一種復合厭氧反應器，本發明包括：反應器罐體，用于對污水的厭氧處理，反應器罐體上分別連接有進料管和出料管；浮渣清理機構，用于對反應器罐體頂部浮渣層清理；攪拌機構，攪拌機構包括攪拌電機、連接在攪拌電機上的轉動軸，轉動軸轉動時帶動浮渣清理機構對浮渣層清理；攪拌器，用于對反應器罐體底部污泥層攪拌，固定安裝在轉動軸上，反應器罐體底部設有排污泥管；本發明通過在反應器罐體頂部設有浮渣清理機構，對反應器罐體頂部的浮渣進行清理，避免反應器罐體頂部浮渣聚集影響混合液反應。
權利要求書

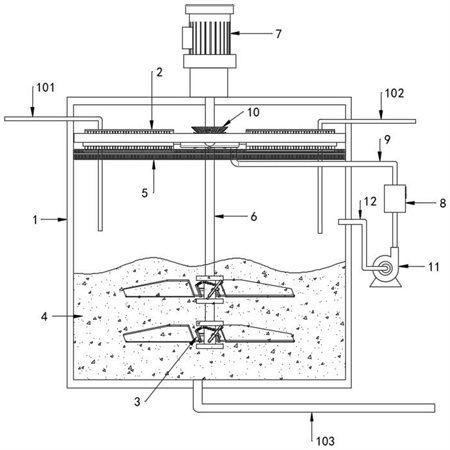

1.一種復合厭氧反應器，其特征在于，包括：反應器罐體(1)，用于對污水的厭氧處理，所述反應器罐體(1)上分別連接有進料管(101)和出料管(102)；浮渣清理機構(2)，用于對反應器罐體(1)頂部浮渣層(5)清理；攪拌機構，所述攪拌機構包括攪拌電機(7)、連接在攪拌電機(7)上的轉動軸(6)，轉動軸(6)轉動時帶動浮渣清理機構(2)對浮渣層(5)清理；攪拌器(3)，用于對反應器罐體(1)底部污泥層(4)攪拌，固定安裝在所述轉動軸(6)上，所述反應器罐體(1)底部設有排污泥管(103)。
2.根據權利要求1所述的一種復合厭氧反應器，其特征在于，所述浮渣清理機構(2)包括：環形結構的收集殼體(21)，設置在轉動軸(6)的外圍；若干個可以轉動的外筒(22)，均勻設置在所述收集殼體(21)的周側，所述外筒(22)表面沿其徑向均勻設有若干個進料口(221)；若干個內筒(24)，設置在對應所述外筒(22)內部且與收集殼體(21)固定連接；所述內筒(24)表面設有進料嘴(241)；外筒(22)轉動時，浮渣通過進料口(221)進入外筒(22)后，再通過進料嘴(241)進入內筒(24)內。
3.根據權利要求2所述的一種復合厭氧反應器，其特征在于，所述外筒(22)內部固定連接有轉動桿(25)，轉動連接在所述收集殼體(21)上，所述轉動桿(25)一端延伸至所述收集殼體(21)內圈且固定連接有從動錐齒輪(23)，所述轉動軸(6)上固定連接有與所述從動錐齒輪(23)嚙合的主動錐齒輪(10)；所述轉動桿(25)表面連接有螺旋葉片(27)，設置在內筒(24)內部，用于將內筒(24)內的浮渣輸送至收集殼體(21)內。
4.根據權利要求3所述的一種復合厭氧反應器，其特征在于，所述所述浮渣清理機構(2)還包括安裝環(28)，與反應器罐體(1)內壁固定連接，用于將浮渣清理機構(2)固定在所述反應器罐體(1)內部，所述外筒(22)與所述安裝環(28)轉動連接。
5.根據權利要求4所述的一種復合厭氧反應器，其特征在于，所述外筒(22)表面位于所述進料口(221)一側設有導料板(26)，外筒(22)轉動時，浮渣沿著導料板(26)表面通過進料口(221)進入外筒(22)內。
6.根據權利要求5所述的一種復合厭氧反應器，其特征在于，所述導料板(26)包括：直板(261)，與外筒(22)外表面固定連接，所述直板(261)表面設有若干濾水孔(263)；彎板(262)，設置在直板(261)上；且所述導料板(26)兩端設有擋板(264)。
7.根據權利要求6所述的一種復合厭氧反應器，其特征在于，所述收集殼體(21)上連接有排渣管(9)，所述排渣管(9)的一端連接有排渣泵(11)；所述排渣泵(11)上連接有循環管(12)，與反應器罐體(1)連接；且所述排渣管(9)上連接有濾渣裝置(8)；排渣泵(11)通過排渣管(9)將收集殼體(21)內的浮渣和污水的混合物抽出，混合物通過濾渣裝置(8)過濾，浮渣停留在濾渣裝置(8)內，污水過濾后經過循環管(12)再次進入反應器罐體(1)內。
8.根據權利要求7所述的一種復合厭氧反應器，其特征在于，所述濾渣裝置(8)包括濾筒(81)，所述濾筒(81)內通過支架(83)固定連接有濾板(82)，所述濾筒(81)上設有用于清理濾板(82)表面浮渣的清理口(84)。
9.根據權利要求1或8所述的一種復合厭氧反應器，其特征在于，所述攪拌器(3)包括：連接座(31)，呈“工”字形結構，與轉動軸(6)固定連接；若干個攪拌葉片(32)，所述攪拌葉片(32)上連接有葉片轉軸(33)，所述葉片轉軸(33)與所述連接座(31)轉動連接。
10.根據權利要求9所述的一種復合厭氧反應器，其特征在于，所述葉片轉軸(33)上固定連接有拉桿(34)，所述拉桿(34)與連接座(31)之間連接有拉簧(35)，且所述連接座(31)上設有用于對拉桿(34)限位的擋塊(36)。
發明內容
針對現有技術的不足，本發明提供了一種復合厭氧反應器，通過在反應器罐體頂部設有浮渣清理機構，對反應器罐體頂部的浮渣進行清理，旨在解決背景技術中的問題。
為達到上述技術目的，本發明的具體技術方案如下，本發明提出的一種復合厭氧反應器，包括：反應器罐體，用于對污水的厭氧處理，所述反應器罐體上分別連接有進料管和出料管；浮渣清理機構，用于對反應器罐體頂部浮渣層清理；攪拌機構，所述攪拌機構包括攪拌電機、連接在攪拌電機上的轉動軸，轉動軸轉動時帶動浮渣清理機構對浮渣層清理；攪拌器，用于對反應器罐體底部污泥層攪拌，固定安裝在所述轉動軸上，所述反應器罐體底部設有排污泥管。
作為本發明的一種優選技術方案，所述浮渣清理機構包括：環形結構的收集殼體，設置在轉動軸的外圍；若干個可以轉動的外筒，均勻設置在所述收集殼體的周側，所述外筒表面沿其徑向均勻設有若干個進料口；若干個內筒，設置在對應所述外筒內部且與收集殼體固定連接；所述內筒表面設有進料嘴；外筒轉動時，浮渣通過進料口進入外筒后，再通過進料嘴進入內筒內。
作為本發明的一種優選技術方案，所述外筒內部固定連接有轉動桿，轉動連接在所述收集殼體上，所述轉動桿一端延伸至所述收集殼體內圈且固定連接有從動錐齒輪，所述轉動軸上固定連接有與所述從動錐齒輪嚙合的主動錐齒輪；所述轉動桿表面連接有螺旋葉片，設置在內筒內部，用于將內筒內的浮渣輸送至收集殼體內。
作為本發明的一種優選技術方案，所述所述浮渣清理機構還包括安裝環，與反應器罐體內壁固定連接，用于將浮渣清理機構固定在所述反應器罐體內部，所述外筒與所述安裝環轉動連接。
作為本發明的一種優選技術方案，所述外筒表面位于所述進料口一側設有導料板，外筒轉動時，浮渣沿著導料板表面通過進料口進入外筒內。
作為本發明的一種優選技術方案，所述導料板包括：直板，與外筒外表面固定連接，所述直板表面設有若干濾水孔；彎板，設置在直板上；且所述導料板兩端設有擋板。
作為本發明的一種優選技術方案，所述收集殼體上連接有排渣管，所述排渣管的一端連接有排渣泵；所述排渣泵上連接有循環管，與反應器罐體連接；且所述排渣管上連接有濾渣裝置；排渣泵通過排渣管將收集殼體內的浮渣和污水的混合物抽出，混合物通過濾渣裝置過濾，浮渣停留在濾渣裝置內，污水過濾后經過循環管再次進入反應器罐體內。
作為本發明的一種優選技術方案，所述濾渣裝置包括濾筒，所述濾筒內通過支架固定連接有濾板，所述濾筒上設有用于清理濾板表面浮渣的清理口。
作為本發明的一種優選技術方案，所述攪拌器包括：連接座，呈“工”字形結構，與轉動軸固定連接；若干個攪拌葉片，所述攪拌葉片上連接有葉片轉軸，所述葉片轉軸與所述連接座轉動連接。
作為本發明的一種優選技術方案，所述葉片轉軸上固定連接有拉桿，所述拉桿與連接座之間連接有拉簧，且所述連接座上設有用于對拉桿限位的擋塊。
本發明中的有益效果為：
1、本發明通過在反應器罐體頂部設有浮渣清理機構，浮渣清理機構通過設有外筒、內筒和收集殼體，外筒轉動時，浮渣通過進料口和進料嘴進入內筒內，并通過螺旋葉片輸送至收集殼體，然后通過排渣泵抽出，達到對反應器罐體頂部浮渣清理的目的，避免反應器罐體頂部浮渣聚集影響混合液反應。
2、本發明攪拌器通過設有可轉動的攪拌葉片，葉片轉動軸上連接有拉桿，拉桿與連接座之間連接有拉簧，當其攪拌器啟動時，由于污泥粘性大、阻力大，攪拌葉片在受到阻力后由傾斜狀態轉動至近似水平狀態，減小了攪拌葉片與污泥之間的接觸面積，進而減小了轉動阻力，對攪拌葉片和攪拌器起到保護的作用。
（發明人：陸軍;卓順智;張維;易鑫榮;徐河民）
