申請日2014.10.16
公開(公告)日2015.01.28
IPC分類號F23J15/04; F24H9/00
摘要
本實用新型屬于鍋爐或絲襪印染技術領域，涉及無煙塵污水污染的染色水循環染襪常壓加熱鍋爐，包括爐體、設置在爐體內的盤管及煤篦子，煤篦子之下的爐體側壁的取灰口或/和進風口內插放有盛煤灰的簸箕，所述盤管上側的爐體側壁上設置有加煤口或/和進風口，盤管下側的爐體側壁上設置有引風口，引風口通過管道與抽風機的進氣口連通，爐體外設置有排煙用的煙囪，煙囪下側的進風口、抽風機的出風口和爐體的下側設置在液體托盤內并與液體托盤的水位線以下的腔體連通，爐體的頂部設置有頂蓋，爐體的四周和頂蓋上設置有保溫材料層，優點是：即可處理污水又能對燃燒產生的廢氣除塵，適用于中、小型絲襪循環染色機之常壓加熱鍋爐。
權利要求書
1.無煙塵污水污染的染色水循環染襪常壓加熱鍋爐，包括爐體、設置在 爐體內的盤管，盤管之下的爐體上橫向設置有可將塊煤拖住的煤篦子，煤篦 子之下的爐體側壁的取灰口或/和進風口內插放有盛煤灰的簸箕，其特征在于： 所述盤管上側的爐體側壁上設置有加煤口或/和進風口，盤管下側的爐體側壁 上設置有引風口，引風口通過管道與抽風機的進氣口連通，爐體外設置有排 煙用的煙囪，煙囪下側的進風口、抽風機的出風口和爐體的下側設置在液體 托盤內并與液體托盤的水位線以下的腔體連通，爐體的頂部設置有頂蓋，爐 體的四周和頂蓋上設置有保溫材料層。
2.根據權利要求1所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述煤篦子為通過抽插或轉動的方式與爐體連接的煤篦子。
3.根據權利要求1所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述爐體是在內、外層金屬板之間設置有保溫材料層，所述 頂蓋是在內、外層金屬板之間設置有保溫材料層。
4.根據權利要求1所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述抽風機的外側設置有向抽風機的葉片上滴水或噴水的污 水送水管。
5.根據權利要求4所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述污水送水管上設置有控制污水流量的閥門。
6.根據權利要求4所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述污水送水管的進水口連接在高于抽風機的污水桶的底部， 污水送水管上設置有控制污水流量的閥門。
7.根據權利要求4所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述污水送水管的進出口之間設置有U型的儲水折彎，儲水 折彎的底部低于污水送水管的出水口或噴水口。
8.根據權利要求1—7任一項所述的無煙塵污水污染的染色水循環染襪常 壓加熱鍋爐，其特征在于：所述盤管的進水口通過導管與一個以上的印染缸內 腔的底部連通，盤管的出水口通過導管與一個以上的印染缸內腔的上部連通 并開口于印染缸內腔的上部，印染缸內腔的上端與外界大氣連通，盤管與印 染缸之間連通的導管上設置有循環泵。
9.根據權利要求8所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述印染缸的上部或/和中部側壁上設置有與印染缸內腔連 通的溢流管，所述溢流管的出口與向抽風機的葉片上滴水或噴水的污水送水 管的進口連通;或所述溢流管的出口與高于抽風機的污水桶的底部連通，污 水送水管的進水口連接在污水桶的底部、出水口位于抽風機的葉片上側，污 水送水管上設置有控制污水流量的閥門。
10.根據權利要求9所述的無煙塵污水污染的染色水循環染襪常壓加熱鍋 爐，其特征在于：所述污水送水管的進出口之間設置有U型的儲水折彎，儲水 折彎的底部低于污水送水管的出水口或噴水口。
說明書
無煙塵污水污染的染色水循環染襪常壓加熱鍋爐
技術領域
本實用新型屬于鍋爐技術領域，特指一種無煙塵污水污染的染色水循環染 襪常壓加熱鍋爐。
背景技術
目前，絲襪在染色的過程中，會產生大量的印染廢水排入大地或河流中，由于 染料中含有部分化學成分不符合國家的排放標準，致使大部分印染企業關門歇 業，特別是小型絲襪染色廠更是如此，不僅影響企業的正常生產，絲襪的供應 量減少，導致絲襪價格升高，而且也給人民的生活需求帶來不便。
實用新型內容
本實用新型的目的是提供一種三廢排放符合國家排放標準的無煙塵污水污 染的染色水循環染襪常壓加熱鍋爐。
本實用新型的目的是這樣實現的：

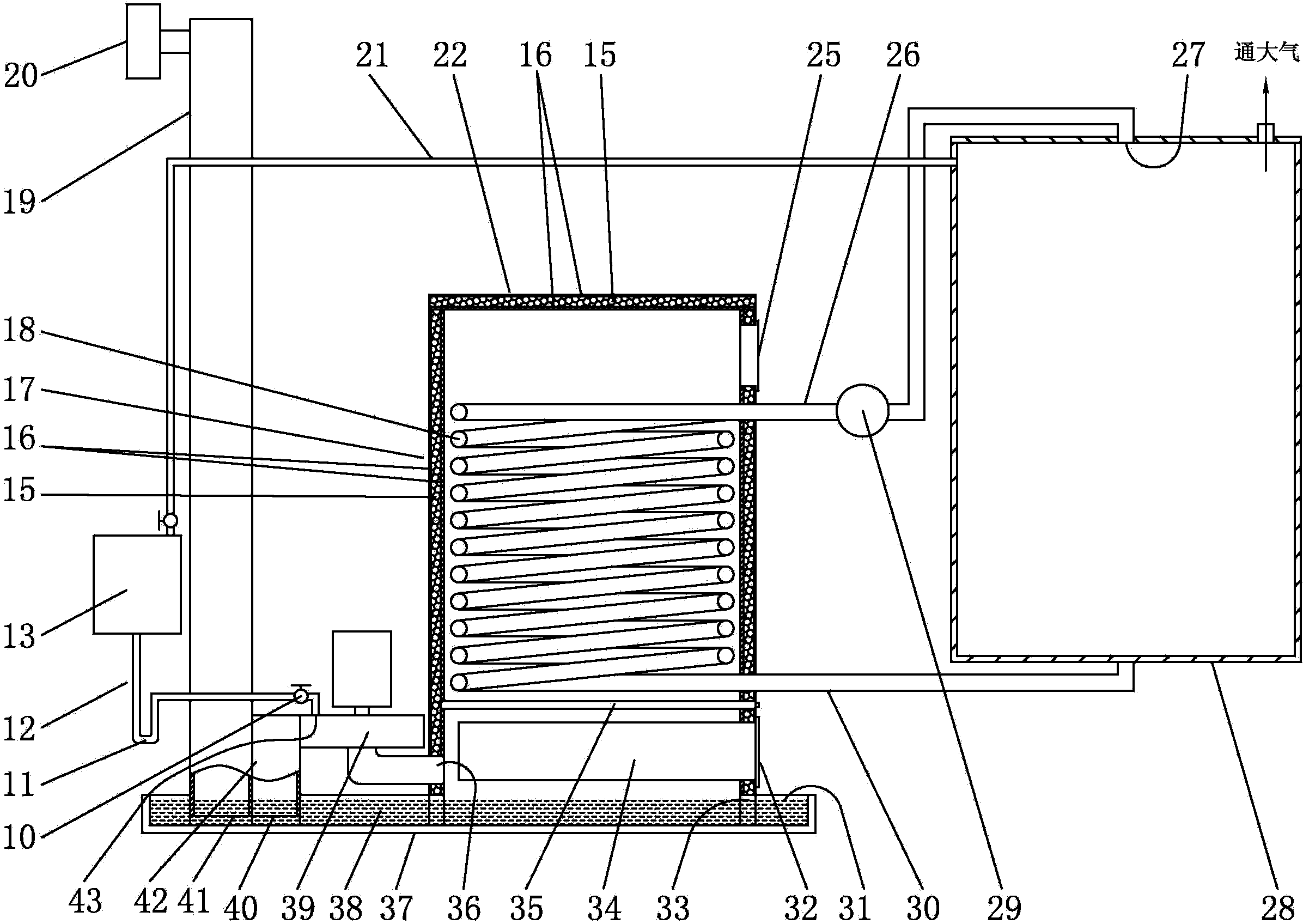

無煙塵污水污染的染色水循環染襪常壓加熱鍋爐，包括爐體、設置在爐 體內的盤管，盤管之下的爐體上橫向設置有可將塊煤拖住的煤篦子，煤篦子 之下的爐體側壁的取灰口或/和進風口內插放有盛煤灰的簸箕，所述盤管上側 的爐體側壁上設置有加煤口或/和進風口，盤管下側的爐體側壁上設置有引風 口，引風口通過管道與抽風機的進氣口連通，爐體外設置有排煙用的煙囪， 煙囪下側的進風口、抽風機的出風口和爐體的下側設置在液體托盤內并與液 體托盤的水位線以下的腔體連通，爐體的頂部設置有頂蓋，爐體的四周和頂 蓋上設置有保溫材料層。
上述煤篦子為通過抽插或轉動的方式與爐體連接的煤篦子。
上述爐體是在內、外層金屬板之間設置有保溫材料層，所述頂蓋是在內、 外層金屬板之間設置有保溫材料層。
上述抽風機的外側設置有向抽風機的葉片上滴水或噴水的污水送水管。
上述污水送水管上設置有控制污水流量的閥門。
上述污水送水管的進水口連接在高于抽風機的污水桶的底部，污水送水管 上設置有控制污水流量的閥門。
上述污水送水管的進出口之間設置有U型的儲水折彎，儲水折彎的底部低 于污水送水管的出水口或噴水口。
上述盤管的進水口通過導管與一個以上的印染缸內腔的底部連通，盤管的 出水口通過導管與一個以上的印染缸內腔的上部連通并開口于印染缸內腔的 上部，印染缸內腔的上端與外界大氣連通，盤管與印染缸之間連通的導管上 設置有循環泵。
上述印染缸的上部或/和中部側壁上設置有與印染缸內腔連通的溢流管， 所述溢流管的出口與向抽風機的葉片上滴水或噴水的污水送水管的進口連 通;或所述溢流管的出口與高于抽風機的污水桶的底部連通，污水送水管的 進水口連接在污水桶的底部、出水口位于抽風機的葉片上側，污水送水管上 設置有控制污水流量的閥門。
上述污水送水管的進出口之間設置有U型的儲水折彎，儲水折彎的底部低 于污水送水管的出水口或噴水口。
本實用新型相比現有技術突出且有益的技術效果是：
1、本實用新型的通過將染色液體中的污物、漂浮物及污水引入抽風機、液 體托盤、煙囪內經鍋爐的余熱汽化、裂解及除塵烘干處理，不僅處理了污水污物，而且對絲襪染色機的常壓加熱鍋爐排除的煙氣中的灰塵進行了除塵處理， 精華了空氣，使得絲襪染色機印染絲襪產生的污水以及常壓加熱鍋爐燒煤生 產的煙灰都得到了及時的處理，幾乎達到了零排放，三廢排放達到國家要求 的排放標準。
2、本實用新型的盤管的出液口屬于開放式的結構，因此盤管內的液體壓力 保持常壓狀態，安全性高。
3、本實用新型的結構簡單，生產成本低，占用場地小，適用于中、小型絲 襪循環染色機之常壓加熱鍋爐。
