排污在線監測系統由采樣單元、預處理單元、分析監測單元、系統控制單元、通信單元、遠程監控中心等構成。采樣單元、預處理單元完成水質自動監測的水樣采集、水樣預處理等采樣控制過程；分析監測單元完成水質監測參數的分析過程；系統控制單元完成系統的監控操作、各類數據的采集等；通信單元實現數據及控制指令的上行及下行傳輸過程，數據及時傳至省市環保及廠區監控中心；企業監控中心實時接收數據并進行數據分析。系統依據合理、實用、經濟、可靠、運行維護簡單的原則，并參照國家有關技術標準、規范及有關部門技術標準嚴格設計。滿足用戶對水質實時監測和遠程監控的要求。
本系統主要對污水處理出水COD、SS、pH、氨氮、總磷和流量進行監測。主要監測因子及其進出口濃度的相關數據，以及《HJ/T 353-2007 水污染源在線監測系統安裝技術規范（試行）》、《HJ 477-2009 污染源在線自動監控（監測）數據采集傳輸儀技術要求》、《HJ/T 96-2003 PH水質自動分析技術要求》、《HJ/T101-2003 氨氮水質自動分析儀技術要求》、《HJ/T 103-2003 總磷水質自動分析儀技術要求》、《HJ/T 15-2007 環境保護產品技術要求-超聲波明渠流量計》、《HJ/T 377-2007 環境保護產品技術要求-化學需氧量CODcr水質在線監測儀》、《HJ/T 323-2007 水質自動采樣器技術要求及檢測方法》關于設備選型的相關要求對本項目設備的符合性進行驗證。
I、本系統所選設備的詳細參數及功能特點如下：
一、 在線鉻法COD分析儀
1、 典型應用
工業廢水及市政污水排放的COD在線監測。
2、 儀器特點
●光電式費接觸式計量，計量精度高、運行可靠性高
●單次做樣液體總量＜9ml，運行成本低
●一體化消解/比色模塊（專利技術），高溫（170℃）、高壓密閉消解后直接測量，結構小巧，消解完全、效率高
●采用高分辨率工業級彩色觸摸屏，操作方便、信息量豐富
●可靠穩定的消解系統
采用強氧化劑在155度下高溫、高壓對反應液進行消解，大大提高了反應速度。
消解系統具有完善的保護功能，可有效防止高溫高壓下可能出現的漏液等情況。
根據實際情況，可以調節消解時間，確保反應充分。
●全新的計量系統
光學定量試樣/試劑，從本質上提高了定量精度。
法國OEM 進樣閥島，最大可能的減少了死體積對定量精度的影響。
●校正清洗功能
儀器量程有三檔可選，儀器可以根據水樣COD自動調整量程,使得測量更為準確。
儀器可以自動實現用熱硫酸清洗管道，無需用戶干預，避免測量誤差。
●完善的系統自我維護功能
儀器在出現故障時，具有自我檢查和維護功能，確保人身安全和設備安全。
當發生液體泄漏的時，設備自帶的濕度傳感器會發生報警，并自動鎖定.。
所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。
●遠程升級功能
儀表具備遠程升級功能，可以通過ETHERNET口、GPRS口等實現對設備的遠程維護和監控。
●軟件升級功能
儀表具備完善的聯網功能，可以實現和ETHERNET等廣域網的互聯互通。
●大屏幕觸摸屏顯示終端
儀表采用的是640*480帶觸摸的TFT顯示終端，顯示信息更加豐富，操作更加簡單
●強大的對外接口功能
儀表對外接口豐富，現場使用的各種接口（如ETHERNET/4-20mA輸入、輸出/RS485/開關量輸入、輸出等）
儀表的良好的可擴展性，使得可以按用戶需求增加設備的功能。
3、 檢測原理
經典重鉻酸鉀氧化與全新測試技術的有效統一。樣品在強氧化劑和高溫175℃的條件下，快速、徹底的消解，光學系統檢測樣品被完全氧化后的吸光值，此吸光值與樣品的COD值成正比。
4、 技術參數
測量方法：重鉻酸鉀高溫消解、比色測定。
測量范圍：（0–5000）mg/L COD
測量準度： >100mg/L時<5%，<100mg/L時<±6mg/L
重復精度：>100mg/L時<3%，<100mg/L時<±5mg/L
消解時間：0-120分鐘可選，根據不同水樣，進行對應選擇，通常選擇15分鐘
測量間隔：連續1、2、3…24小時，也可通過modbus觸發儀器
測量方式：自動做樣：設置自動做樣模式時，設備會在設置好的時間點進行做樣；手動測量可實現用戶現場隨時啟動測量，可用于現場實驗比對和設備安裝調試。
校正方式：自動定時校正或手動校正，其中校正用標準溶液可按用戶水樣實際COD含量范圍按就近原則進行配置和設定，因為用戶要監測的水樣一般都局限在一定的范圍內，通過就近原則配置與用戶實際水樣COD含量接近的標準溶液來校正儀器可大大調高測量的準確度。
試劑消耗;24個樣/每天，每套實際可以使用一個月，
數據傳輸:同時提供4—20 mA、RS232、RS485等多種數據傳輸接口。
環境溫度: +5°C到+50°C，要求用戶在儀器安裝點保持水樣不會結冰，在室外工程安裝上需要考慮進行水管保溫以防止冬天結冰堵塞水管。
電源功率:220VAC±10%，50~60HZ，100W
尺寸(mm):705*500*240
儀表重量:70kg
其 他:自動清洗，數據記錄，打印（選配）
二、 氨氮在線分析儀
1、 典型應用
NH3N-9000可廣泛應用于污染源水監測/工業生產過程用水/工業市政污水處理等各個領域。
2、 產品特點
●光電式費接觸式計量，計量精度高、運行可靠性高
●單次做樣液體總量＜9ml，運行成本低
●蠕動甭管為美國進口甭管，在每小時做一次樣的情況下，泵管可以正常使用半年以上
●試劑采用特殊配方，經濟并且保質期長
●采用高分辨率工業級彩色觸摸屏，操作方便、信息量豐富
●全新的計量系統
光學定量試樣/試劑，從本質上提高了定量精度。
法國OEM 進樣閥島，最大可能的減少了死體積對定量精度的影響。
●校正清洗功能
儀器量程有三檔可選，儀器可以根據水樣COD自動調整量程,使得測量更為準確。
儀器可以自動實現用熱硫酸清洗管道，無需用戶干預，避免測量誤差。
●完善的系統自我維護功能
儀器在出現故障時，具有自我檢查和維護功能，確保人身安全和設備安全。
當發生液體泄漏的時，設備自帶的濕度傳感器會發生報警，并自動鎖定.。
所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。
●遠程升級功能
儀表具備遠程升級功能，可以通過ETHERNET口、GPRS口等實現對設備的遠程維護和監控。
●軟件升級功能
儀表具備完善的聯網功能，可以實現和ETHERNET等廣域網的互聯互通。
●大屏幕觸摸屏顯示終端
儀表采用的是640*480帶觸摸的TFT顯示終端，顯示信息更加豐富，操作更加簡單
●強大的對外接口功能
儀表對外接口豐富，現場使用的各種接口（如ETHERNET/4-20mA輸入、輸出/RS485/開關量輸入、輸出等）
儀表的良好的可擴展性，使得可以按用戶需求增加設備的功能。
3、 檢測原理
本儀器采用納什試劑比色法來測量水體中的以游離態的氨或銨離子存在的氨氮。水中氨氮主要是NH3和NH4+形式存在的氨，當堿性較強的時候，氨氮主要以NH3的形似存在，此時如果對水樣進行蒸餾，將會使得NH3以氣體的方式溢出，溢出的氨氣被收集在比色池里，通過酸堿滴定或納氏試劑法進行比色測量，從而獲得相對應的氨氮值。
4、 技術參數
測量方法：酸堿指示劑法和納氏試劑法，實現一臺儀器可選用兩種方法進行氨氮在線監測。其中這兩種方法均是國家標準方法，其對各種水樣的適用性超過了電極法和光學法。
測量范圍：（0–50）mg/L氨氮，通過稀釋可擴展到300 mg/L氨氮。
測量精度：準確度:>10mg/L時<5%，<10mg/L時<±1mg/L。
重復精度：重復性:>10mg/L時<3%，<10mg/L時<±1mg/L。
顯色時間：10min，20min，30min可設。
測量間隔：連續1、2、3…24小時，也可通過modbus觸發儀器
測量方式：自動做樣：設置自動做樣模式時，設備會在設置好的時間點進行做樣；手動測量可實現用戶現場隨時啟動測量，可用于現場實驗比對和設備安裝調試。
測量原理：采用氨氣逐出方式，該方式的最大特點是消除了水樣的基體干擾，不同的水樣由于水中雜質含量不同，在沒有經過濃酸處理的情況下其雜質會極大的影響比色測量，這也就是國內很多同類產品測量準確度不高的原因所在。NH3N-9000采用獨有的逐出方式將水樣中的氨氮轉入干凈的比色池中吸收測量，其測量不受水樣基體的任何干擾，從而提高準確度。
數據傳輸:同時提供4—20 mA、RS232、RS485等多種數據傳輸接口。
環境溫度:+5°C到+40°C，要求用戶在儀器安裝點保持水樣不會結冰，在室外工程安裝上需要考慮進行水管保溫以防止冬天結冰堵塞水管。
試劑用量:20天（全天24小時連續做樣，校準周期24小時）
尺寸(mm):1460*510*410
儀表重量:70kg
電源功率:220VAC±10%，50~60HZ，100W
其 他：自動清洗，數據記錄，打印功能，蜂鳴器報警（選配）
三、 總磷在線分析儀
1、 典型應用
可廣泛應用于污染源水監測/工業生產過程用水/工業市政污水處理等各個領域。
2、 產品特點
●可靠穩定的消解系統
采用強氧化劑在120度下高溫、高壓對反應液進行消解，大大提高了反應速度。
消解系統具有完善的保護功能，可有效防止高溫高壓下可能出現的漏液等情況。
根據實際情況，可以調節消解時間，確保反應充分。
●全新的計量系統
光學定量試樣/試劑，從本質上提高了定量精度。
法國OEM 進樣閥島，最大可能的減少了死體積對定量精度的影響。
●校正清洗功能
儀器量程有三檔可選，儀器可以根據水樣TP自動調整量程,使得測量更為準確。
儀器可以自動實現用熱硫酸清洗管道，無需用戶干預，避免測量誤差。
●完善的系統自我維護功能
儀器在出現故障時，具有自我檢查和維護功能，確保人身安全和設備安全。
當發生液體泄漏的時，設備自帶的濕度傳感器會發生報警，并自動鎖定.。
所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。
●遠程升級功能
儀表具備遠程升級功能，可以通過ETHERNET口、GPRS口等實現對設備的遠程維護和監控。
●軟件升級功能
儀表具備完善的聯網功能，可以實現和ETHERNET等廣域網的互聯互通。
●大屏幕觸摸屏顯示終端
儀表采用的是640*480帶觸摸的TFT顯示終端，顯示信息更加豐富，操作更加簡單
●強大的對外接口功能
儀表對外接口豐富，現場使用的各種接口（如ETHERNET/4-20mA輸入、輸出/RS485/開關量輸入、輸出等）都具備
儀表的良好的可擴展性，使得可以按用戶需求增加設備的功能。
3、 檢測原理
本儀器在稀的正磷酸鹽溶液中，鉬酸銨在酸性條件下生成鉬磷酸，含有釩時，生成黃色的釩鉬磷酸，可比色測定。
4、 技術參數
測量方法 鉬黃比色法
測量范圍 10—150mg/L
測量準確度 不超過5%
測量重復性 不超過5%
消解時間 10min，20min，30min可設
測量間隔 連續1、2、3…24小時，也 可通過modbus觸發儀器
校準 自動校準時間間隔可設。
尺寸（mm） 705*500*240
重量（不包括試劑） 70kg
操作及存儲溫度 5~40℃，濕度<95%，無結露
電源及功率 220VAC±10%，50~60HZ，100W
輸出 2路4-20mA輸出，2個多功能輸出繼電器
用戶維護 20天
試劑用量 20天（全天24小時連續做樣，校準周期24小時）
其他 自動清洗，數據記錄，
四、 超聲波明渠流量計
1、 典型應用
明渠流量非接觸式監測的儀表，適用于流量測量和液位控制，包括：自來水、雨水和活性污泥。
2、 性能和特點
●物理全封閉探頭
改變傳統的探頭灌注泡沫膠密封膠工藝，采用一體鑄造全封閉伍縫隙探頭，防護等級IP68，防水 放塵 防潮等有明顯優勢，更適應在野外等惡劣場合使用，使用壽命提高3-5年。
●全中文人性化液晶顯示
全中文12864點液晶顯示，在顯示頁面能同時顯示水位高度、順時流量、累計流量、發射波狀態、液位顯示圖、繼電器開啟狀態、環境溫度，輸出電流等參數，只需要看一個頁面就能了解到所有的信息。
●靈活的測量模式
時時液位與距離兩種測量模式，并可以靈活設置參考位置，讓流量更直觀
●多樣的測量時間相應速度
根據不同現場環境可選擇快速，中速，慢速，大大的提高了明渠流量計的穩定性與精度。
●參數鎖定功能
調試好參數以后，可以鎖定鍵盤，防止別人任意調動已經設置好的參數。
●參數設置更簡單
無需以往明渠流量計復雜的參數設置，我們的軟件做到了內部完全智能化，三角堰直接安裝直接使用，矩形堰只需要選擇堰道口寬度，巴歇爾槽只需要設置c值與n值
3、 檢測原理
儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系反算出流量。
a：超聲波測液位原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。
b：量水堰槽的測流量原理
流通順暢的明渠內流量越大，液位越高；流量越小，液位越低。通過測量水位可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減小至最小。
4、 技術參數
測量范圍：0.1升/秒～99999.99立方米/秒
累計流量：4290000000.00立方米
測量精度：0.25%-0.5%
分 辨 率：3mm或0.1%（取大者）
流量精度：1%～5%（試堰板類型而定）
顯 示：中文背光液晶：瞬時流量、累計流量、物位測量值、距離測量值、變送值、
環境溫度值、回波狀態、報警顯示、算法選擇等。
模擬輸出：4～20mA/750Ω負載
繼電器輸出：：4組AC 250V/ 8A或DC 30V/ 5A 狀態可編程
供 電：220V AC+15% 50Hz，24VDC 120mA， 12VDC
環境溫度：顯示儀表-20～+60℃，探頭-20～+80℃
通 信：4-20mA，可選配RS485/RS232通信
防護等級：顯示儀表IP65，探頭物理全封閉防爆探頭
探頭電纜：可達200米，標配10米
探頭安裝：根據量程和探頭的選型
五、 濁度/污泥濃度在線分析儀
1、 典型應用
污水處理廠中測量污泥濃度，評價活性污泥質量或整個生物處理過程；自來水廠中濾池反沖洗誰濁度測量、原水及沉淀池出水濁度測量；工業生產過程/循環冷卻水的水質情況。
2、 性能和特點
●創新的多光束相互補償技術，消除光窗粘污造成的測量誤差；
●空氣自清洗功能，基本免維護；
●測量方式自動轉換適應大量程范圍；
●數字化傳感器，信號處理集成在傳感器中，大大提高了測量的可靠性和穩定性；
●光學帶通濾波和調制的激發光有效避免環境光對測量的影響；
●大屏幕液晶顯示，可顯示趨勢線；
●測量單位g/L或mg/L或ppm可選；
●中文菜單，操作簡便；
●雙聲道輸出，即插即用；
●故障自診斷功能；
●上下限報警和故障報警繼電器輸出
3、 檢測原理
在濁度/污泥濃度在線分析儀測量探頭內部，位于45°角有一個內置的LED光源，可以向樣品發射880mm的近紅外光，該光束經過樣品中懸浮顆粒的散射后，位于與入射光成90°角的散射光由該方面的檢測器檢測，并經過計算，從而得到樣品的濁度。當測量污泥濃度時，位于與入射光成140°的散射光由該方向的后檢測器檢測，然后儀器通過計算前、后檢測器檢測到的信號強度，從而給出污泥濃度值。
由于LED發出的是880mm的近紅外光，所以，樣品有顏色是不會影響測量結果的。
4、 技術參數
a 性能指標：
測量量程： 活性污泥：0-4g/l、0~25g/l
分 辨 率： 0.01g/l; 1mg/l; 1ppm
測量精度： ±1%FS
重 現 性： 讀數的±0.5%FS
響應時間： 小于1秒，可調整
校 正： 出廠預校正，可現場校正
顯 示： LCD顯示日期、時間、測量值、歷史曲線及中文菜單操作
數據存貯： 自動存貯功能，斷電數據保護
b 信號輸出：
模擬信號： 兩路隔離0/4-20mA信號輸出，最大負載800Ω
開關信號： 共兩路控制繼電器輸出，一路報警繼電器輸出，最大負載2A，250VAC
數字通訊： 485通訊
c 物理性能：
儀表電源：85~265VAC，50HZ；24VDC可選
儀表尺寸：233x185x119mm （長 寬 厚）
傳感器尺寸：外徑48mm，長141mm
儀表安裝方式：掛壁式
傳感器材質：316L不銹鋼
傳感器安裝方式：浸沒式、插入式
d環境性能：
防護等級：主機防護等級：IP65，探頭防護等級：IP68
工作溫度： 主機工作溫度：-20~60℃，探頭工作溫度：0~80℃
工作壓力： 探頭耐壓范圍0~ 10bar
清洗空氣壓力：0.7~3bar
六、 在線PH分析儀
1、 組成部分
a. 傳感器
b. 控制器
2、 產品特點
●全部采用進口芯片及元器件，采用最新的表貼生產工藝，確保儀器工作穩定可靠；
●多參數同時顯示：可同時顯示PH值、溫度值、高點報警設置值、低點報警設置值、
儀表是否處于高或低報警狀態。各項參數一目了然。
●獨特的4～20 mA電流輸出對應的PH值既可逆又可以進行任意值設定，能給用戶帶
來更特別的方便。
●采用防水防氣全密封型外殼，更能在非常惡劣的環境狀況中使用，防護等級達IP65。
●RS485通訊（選配）；
●操作菜單的獨特設計，為使用者帶來了極大的方便，用戶不看說明書也可使用自如。
●無按鍵操作三分鐘背光自動關閉既節電又能延長使用壽命；屏幕對比度等級可調。
3、 技術參數
測量范圍：0.00～14.00pH
分辨率：0.01pH
精度：0.05級
穩定性：≤0.03pH/24h;
pH標準液：4.00/7.00/10.01 ；4.01/6.86/9.18
溫度補償：0~99.9℃(pH)
pH校正范圍：零點±1.45 pH；斜率30% ~100%
動作控制:兩組ON/OFF繼電器
繼電器遲滯量：任意設定
信號隔離輸出：4～20mA隔離保護輸出
工作條件：環境溫度：5~45℃
訊號輸入阻抗：≥1×1013W
電流輸出負載:允許最大負載為500W
對地電壓絕緣度：最小負載為500VDC
工作電壓：230VAC±10%、50/60Hz
防護等級：儀表防護等級IP65
可適配國內外各廠家的復合型工業pH/ORP電極
尺寸：96×96×145mm
儀表盤安裝開孔尺寸92×92 mm
重量：0.9公斤 等比采樣器
七、 SBC系列水質等比例采樣器
為了便于環保部門執法及管理，當數采儀收到某分析儀器測量數值超標警告后通過開關量信號啟動水質自動采樣器進行采樣。
1、 功能特點
●選用高可靠蠕動泵和進口蠕動管，壽命長。
●混合式步進電機8細分驅動器，運行平穩，噪音小。
●配有4-20mA外接接口，可設量程，同時具備RS232與開關量接口。
●能與各類國產、進口流量計聯機，完成比例采樣。
●漢字大屏幕顯示、操作直觀，方便各類人員使用。
●有自動排空功能，滿足各類水質條件。
●可控制分瓶裝置分裝樣品。
●多種采樣功能：比例蔡亞光、定流定量采樣、定時定量采樣、手動采樣。
●密碼鎖定，防止非法操作。
2、 主要技術參數
●輸入信號：4-20mA，RS232接口（0-40m³/S），開關量
●采樣速度：800ml/min
●采樣精度：±5%
●管長最長排空：0-9999mm
●定時采樣最長間隔：1-9999min
●比例采樣比例范圍：100-999900:1
●定流采樣最大累計流量：0-9999m³
●分瓶個數：0-24
●樣品存儲溫度：2-5℃
●工作環境溫度：-10-+40℃
八、 數據采集儀
1、 產品用途及運用范圍
污染源在線自動監控（監測）數據采集傳輸儀式根據中華人民共和國環境保護部門發出的HJ477-2009《污染源在線自動監控（監測）系統數據傳輸標準》的要求開發的新一代無線數據采集通訊終端。該產品采用貼裝工藝，符合標準HJ/T 212-2005《污染源在線自動監控（監測）系統數據傳輸標準》中的標準通訊協議，可以通過無線/有線方式與任何一個符合行業標準通訊協議的監控中心平臺對接，可以對各類排污企業、排污流域的數據進行采集、管理及傳輸到中心。具體參見http://www.bnynw.com更多相關技術文檔。
2、 產品特點
●安裝調試方便，可與現場環境監測設備通過多路的數字、模擬通道進行通訊。
●與終端平臺傳輸方式有GPRS、CDMA、以太網三種傳輸方式。
●采用32位ARM體系的CPU，具有功能強大、聯接方便、靈活、可靠的特點。
●模擬通道采集數據的精確度高達12位。
●內部具有10MB容量的存儲器，可進行大量數據的存儲。
●適用于實時數據傳輸，監控頻次較為密集的污染源在線實時監控。
●觸摸式液晶顯示屏，數據實時顯示，操作簡便。
3、 功能簡介
●32位工業級ARM處理器，工作頻率60MHz，功耗低，比其他同類產品（以51為構架）速度提高了百倍以上。
●采用ucLinux操作系統，系統穩定并不易被病毒攻擊。
●通訊協議采用污染源在線自動監控（監測）系統數據傳輸標準（HJ/T 212-2005)的規定與上位機通訊。
●組網方式分為GPRS、CDMA、以太網三種。
●支持多信道通訊，可以同時向多個中心發送數據（需定制）。
●支持對記錄數據進行查詢，可以在現場提取實時數據及歷史數據。
●與環境監測終端設備可通過數字接口、模擬量接口及開關量接口連接。設備自身帶6路數字接口（1路RS485，5路RS232），8路模擬量輸入接口，8路開關量輸入接口，2路開關量輸出接口，并可通過定制CAN總線外擴數據采集卡增加數據采集通道，通過串行端口聯接時，需要設備用戶提供環境監測終端設備的通訊協議。
●無線網絡通訊轉換器實時數據存儲量達10MB，可同時記錄10個污染源參數，每個10分鐘存儲一次實時數據，可保存一年的數據、另外可以通過外插CF存儲卡擴充存儲空間。
●支持對下端設備的反控。
●寬電源電壓范圍（AC187V-AC253V）。
●設備自帶備電功能，如有需求另行添加備電電池（需定制）。
●設備設計具備防靜電、浪涌、電磁干擾、高頻干擾、煙霧、水濺、潮濕等性能。
●采用有線傳輸時，帶有一路以太網接口，局域網內可采用此方式傳輸，有線傳輸距離在100米以內。
●觸摸式液晶顯示屏，操作簡單，最多可同時顯示14個參數的實時數據。
●可現場查詢歷史數據及斷電、上電記錄。
4、 技術參數
電源：（187-253）VAC，（47.5-52.5）Hz
后備電池：12V/2.2AH
功耗：＜10W
環境溫度：（0-40）℃
相對濕度：5%-95%
CAN接口：1路，多塊采集卡級聯使用
數字接口：6路（1路RS485,5路RS232)
模擬量輸入：標準（4-20）mA模擬量8路，阻抗100Ω
開關量輸入：8路，帶光電隔離
開關量輸出：2路，繼電器無源節點：DC30V,1A
采集卡電源：DC5V
顯示屏：5.6寸觸摸式液晶屏
存儲卡：CF存儲卡512M以上
天線：外置，3m導線，全天候，自帶吸盤
通訊頻率：900MHz
安裝方式：壁掛式
外形尺寸：340mm*270mm*123mm
安裝尺寸：170mm*210mm
重量：4.2kg

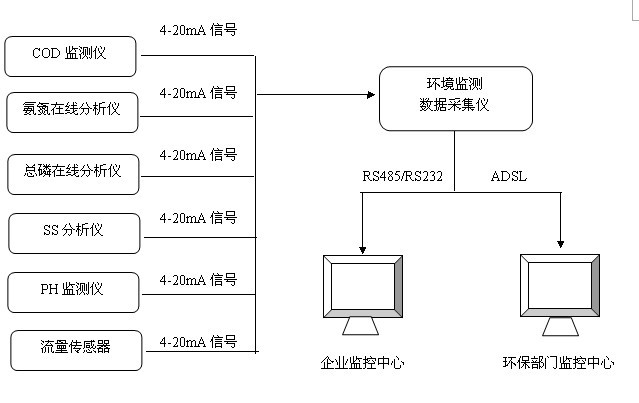

Ⅱ、 系統拓撲圖
Ⅲ、 數據采集、通訊及傳輸系統介紹
各分析儀器與數采儀之間均采用4-20mA模擬信號進行傳輸，當數采儀收到某分析儀器測量數值超標警告后通過開關量信號啟動水質自動采樣器進行采樣。
數據經數采儀采集與轉換后通過儀器自帶接口與電話線連接，采用ADSL專線方式傳輸至省、市環保局監控中心。企業監控中心與數采儀數據數據傳輸采用通用串行接口，RS485數字傳輸通道傳輸，傳輸距離小于90m。
企業總排放口在線監測系統監控中心利用污水處理廠現有監控中心，以滿足溫度、濕度、供配電、防火、防雷及通訊等的要求。
監控中心計算機系統主要接受監測點傳輸來的信息，完成對數據的存儲、顯示、記錄、統計等功能。
